德力西 CDJ1 軟啟動器顯示 E.AA 且按鍵無反應的故障分析：為什麽應優先懷疑主控板異常

在軟啟動器維修現場，經常會遇到一種比較棘手的情況：設備上電後麵板能亮，數碼管也有顯示，但是顯示的故障代碼在說明書裏找不到，按鍵也沒有任何反應。對於德力西 CDJ1 係列電機軟啟動器來說，如果上電顯示類似 E.AA，並且 RUN、STOP、PRG、SHIFT、複位等按鍵均無明顯響應，這種現象通常不應簡單地按“過流、缺相、過載、急停”一類普通外部保護故障去處理，而應把排查重點放到 主控板、鍵盤通信、低壓控製電源、參數存儲電路以及 MCU 工作狀態 上。

這種故障從表麵看隻是一個顯示代碼問題，但本質上往往反映的是軟啟動器控製係統沒有正常進入工作流程。換句話說，功率部分的可控矽、旁路接觸器、電機負載、輸入三相電源雖然仍然需要檢查，但它們不一定是第一嫌疑點。尤其當麵板顯示代碼不在用戶手冊故障表內，同時按鍵完全失效時，維修方向應從“外部運行故障”轉向“控製係統內部故障”。

一、CDJ1 軟啟動器的基本結構與故障顯示邏輯

CDJ1 係列軟啟動器屬於三相鼠籠式異步電動機啟動、運行控製設備。它的核心功能是通過控製三相可控矽的導通角，使電機端電壓按照設定斜坡逐步上升，從而降低啟動衝擊電流，減小機械衝擊，保護電機和傳動係統。啟動完成後，旁路接觸器吸合，電機進入正常運行狀態，軟啟動器主功率器件從長時間大電流承載狀態中退出。

從維修角度看，CDJ1 軟啟動器可以大致分成幾個部分：

第一部分是主功率回路，包括三相輸入 L1/L2/L3、輸出 U/V/W、三組反並聯可控矽、散熱器、溫度檢測、旁路接觸器控製等。

第二部分是控製電源部分，通常由內部開關電源或工頻降壓供電電路產生 +5V、+12V、+15V 等低壓電源，供 MCU、顯示板、檢測電路、光耦、繼電器、通信接口使用。

第三部分是主控板，主要包含 MCU、EEPROM 或其他參數存儲器、複位電路、晶振電路、電流電壓檢測輸入、相序/缺相檢測、可控矽觸發脈衝輸出、繼電器驅動、鍵盤通信接口等。

第四部分是鍵盤顯示板，負責數碼管顯示、按鍵掃描、運行/故障指示燈顯示，並通過排線或接口與主控板交換信息。

正常情況下，軟啟動器上電後主控板先完成自檢，讀取參數存儲器，檢測三相輸入、控製端子、急停端子、鍵盤狀態、電流采樣回路等。如果自檢正常，麵板一般會顯示 READY、STOP、運行電流、功能碼或待機狀態。如果檢測到明確故障，則顯示說明書中定義的故障代碼，例如缺相、過載、過流、三相不平衡、急停、起動超時、參數錯誤等。

問題在於，用戶手冊列出的故障代碼通常隻覆蓋“運行保護類故障”和“用戶可處理類故障”。而主板程序異常、鍵盤通信異常、存儲器讀寫異常、MCU 未正常啟動、顯示板通信幀錯誤等廠家維修級故障，未必會完整寫入普通說明書。因此，當設備顯示一個說明書中找不到的代碼時，不能機械地按普通故障表查找，而要結合設備狀態判斷其真實含義。

二、E.AA 這類非標準顯示為什麽更像控製係統故障

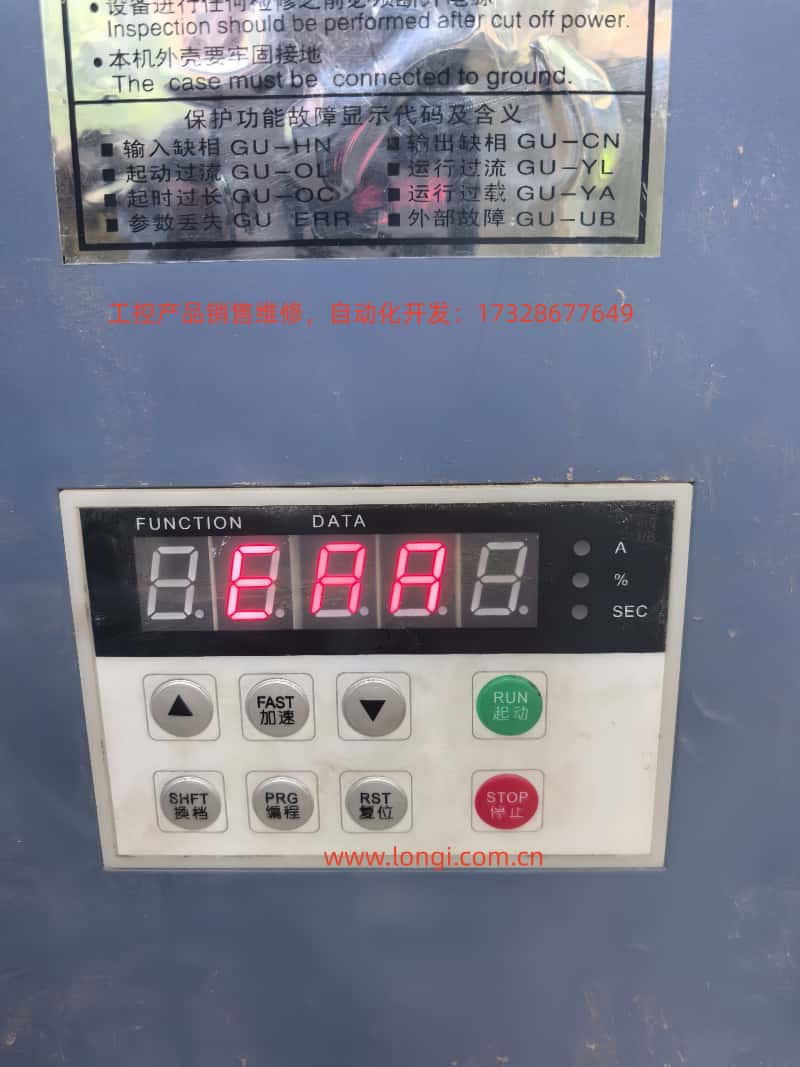

如果 CDJ1 軟啟動器上電顯示 E.AA，而說明書故障表裏沒有這個代碼，就說明它至少不是標準的用戶級故障代碼。標準故障通常有明確的格式，比如 Err-0、Err-1、Err-2、Err-3、Err-4、Err-5、Err-6、Err-7、Err-8 或 d.Err。每一個代碼都對應具體的運行保護邏輯，比如缺相、過熱、過載、輕載、三相不平衡、急停、過流、控製板故障、啟動時間過長、參數出錯等。

而 E.AA 這種顯示形式不符合普通故障表。結合“按鍵無反應”這個現象，問題就更加明顯。普通運行保護故障雖然會禁止啟動，但鍵盤通常仍然應該能夠響應，至少 STOP、RESET、PRG、MODE、上下鍵等應有基本反應。因為主控板仍然處於正常運行狀態，隻是檢測到了某個保護條件，所以通過鍵盤解除故障、查看參數、複位報警通常是可行的。

如果按鍵完全無效，則說明係統可能沒有進入正常的人機交互流程。也就是說，麵板顯示雖然亮了，但主控程序可能沒有正常執行，或者顯示板沒有收到主板的有效通信數據，或者鍵盤輸入沒有被主控板正確識別。這時看到的 E.AA 不一定是一個“正式定義的故障代碼”，也可能是顯示板在通信異常、數據異常、初始化失敗時顯示出來的異常狀態。

在實際維修中，這類現象常見於以下幾種情況：

一是主控板低壓電源異常。比如 +5V 電源偏低、紋波過大、上電瞬間跌落、濾波電容老化，導致 MCU 反複複位或程序跑飛。數碼管可以亮，但邏輯係統不能穩定工作。

二是 MCU 複位電路異常。複位腳不能正確產生上電複位脈衝，或者一直被拉低、拉高異常，導致 MCU 沒有從正確地址開始執行程序。

三是 MCU 晶振不起振。晶振、電容、焊點、PCB 漏電或 MCU 內部損壞，都可能導致主控芯片沒有時鍾，程序無法運行。

四是 EEPROM 或參數存儲器異常。主控程序上電讀取參數失敗，或者讀到非法數據，導致初始化流程中斷。輕微參數異常可能顯示 d.Err，嚴重異常則可能出現非標準代碼或死機。

五是鍵盤板與主控板通信異常。排線鬆動、插針氧化、通信線斷路、串口接口損壞、鍵盤板單片機異常，都可能造成顯示異常和按鍵失效。

六是主控板本身損壞。比如 MCU 損壞、I/O 口被外部端子高壓擊穿、可控矽觸發輸出短路反灌、通信接口被雷擊或幹擾擊穿等。

因此，在 E.AA 加按鍵無反應這個組合現象下，優先懷疑主控板是合理的，但不能直接跳過低壓電源和鍵盤通信檢查。很多所謂“主板壞了”的故障，最終根源其實是主控板上的電源電容、複位芯片、晶振、EEPROM 或排線接口問題，而不是整塊板完全報廢。

三、為什麽不像電機、負載或主回路故障

軟啟動器維修中，很多人看到故障代碼會首先懷疑電機、電纜、輸入三相、可控矽和旁路接觸器。這種思路在過流、缺相、三相不平衡、起動時間過長等故障中是正確的。但對於 E.AA 加按鍵無反應的情況，主回路故障的可能性反而不是最高。

如果是輸入缺相，設備通常會進入缺相保護，顯示對應缺相代碼。

如果是電機過載或負載太重，通常需要啟動過程中檢測到電流異常才會報警，不太可能剛上電就出現非標準顯示並且按鍵完全無效。

如果是可控矽短路，可能會導致電機異常帶電、三相輸出異常、保險熔斷、上電跳閘或啟動過程失控，但它不一定會讓鍵盤全部失效。

如果是旁路接觸器問題，通常表現為啟動完成後不能旁路、運行發熱、接觸器不吸合、運行電流異常，或者啟動過程報警，而不是上電即顯示未知代碼並且無法操作。

如果是急停端子或外部控製端子接錯，正常情況下會顯示急停、外部故障或停止狀態，鍵盤仍應有反應。除非外部端子把異常電壓串入主控板，已經造成主控輸入口損壞。

所以，從故障邏輯看，E.AA 更像控製係統內部初始化失敗，而不是單純主功率回路故障。主功率回路仍需後續檢查，但不應作為第一維修入口。

四、按鍵無反應是判斷主控板故障的重要依據

在這類故障中，“按鍵無反應”比“顯示 E.AA”本身更有診斷價值。因為顯示代碼不一定能查到含義，但按鍵狀態可以反映控製係統是否活著。

正常的軟啟動器麵板按鍵一般有兩種結構：

一種是鍵盤板直接掃描按鍵，然後通過通信接口把按鍵信息發給主控板。主控板處理後再返回顯示內容。

另一種是主控板直接掃描按鍵，鍵盤板隻是顯示和按鍵矩陣的延伸接口。

無論是哪一種，隻要按鍵完全無反應，都說明至少有一個環節不正常：按鍵板、排線、主控板通信、主控 MCU、控製電源。

如果隻是普通故障，例如過載、過流、缺相，主控板仍然處於完整運行狀態。它能檢測故障，能刷新顯示，也應能識別 STOP/複位鍵。此時按鍵失效並不符合普通保護故障的特征。

按鍵無反應還可以進一步分情況判斷：

如果所有按鍵都無效，但顯示內容穩定不閃爍，可能是鍵盤通信失敗或主控程序卡死。

如果顯示內容閃爍、變暗、隨機變化，可能是 5V 電源不穩或顯示板供電異常。

如果上電顯示固定 E.AA，永遠不變，按鍵無效，可能是程序停在初始化錯誤狀態。

如果重新插拔鍵盤排線後偶爾恢複，基本可以鎖定排線、插座或鍵盤板接觸問題。

如果換鍵盤板無效，主控板故障概率大幅上升。

五、維修時不要先換功率模塊，應先查低壓控製電源

很多軟啟動器維修失敗，是因為一開始就拆可控矽、測主回路、懷疑功率模塊，結果浪費大量時間。對於這種上電顯示異常、按鍵無效的故障，第一步應檢查低壓控製電源。

主控板的 +5V 是最關鍵電壓。MCU、EEPROM、鍵盤通信、數碼管驅動、邏輯芯片都依賴 +5V。如果 +5V 不穩定，任何奇怪現象都可能出現。普通萬用表隻能看到平均電壓，不能反映紋波和瞬間跌落，所以最好用示波器測量。

正常情況下，+5V 應接近 5.0V，允許小範圍偏差，但不能明顯低於 4.75V，也不應有明顯大紋波。如果測到 5V 在 4.3V 到 4.7V 之間漂移，或者示波器上看到幾百毫伏甚至更高紋波，必須先修電源。老舊設備中，開關電源初級電解電容、次級濾波電容、光耦反饋、TL431、啟動電阻、整流二極管、穩壓芯片老化，都可能引起這種問題。

除了 +5V，還要檢查 +12V、+15V 或繼電器電源。部分軟啟動器主控邏輯雖然用 +5V，但顯示板、繼電器、可控矽觸發、模擬檢測回路還需要其他電壓。如果這些輔助電壓異常，也可能導致主控板自檢失敗。

檢查電源時要注意三個點：

第一，分別在電源輸出端、MCU 電源腳、EEPROM 電源腳、鍵盤接口處測量。不能隻在電源模塊附近測，因為線路壓降、插座氧化、局部短路都可能導致遠端電壓異常。

第二，測上電瞬間波形。很多設備靜態測量是 5V，但上電瞬間電壓爬升慢，複位不可靠，導致 MCU 偶發死機。

第三，測負載能力。有些電源空載正常，一接主控板就跌落。這說明電源本身帶載能力不足，或者主板上存在局部短路。

如果低壓電源不正常，先更換相關電解電容、檢查穩壓器、二極管和反饋環路，不要急著判斷 MCU 損壞。控製電源修好後，很多“主板故障”會自動消失。

六、複位電路異常會導致麵板亮但程序不工作

MCU 正常運行需要三個基本條件：電源、時鍾、複位。很多維修人員隻測電源，忽略複位和晶振，導致判斷不完整。

複位電路的作用是在上電初期讓 MCU 保持複位狀態，待電源穩定後再釋放複位，使程序從正確入口開始運行。如果複位電路異常，MCU 可能在電源還沒穩定時就開始執行，導致程序跑飛；也可能一直處於複位狀態，完全不執行程序。

常見複位電路包括 RC 複位、專用複位芯片、看門狗複位芯片等。檢測時應測 MCU 複位腳對地波形。正常上電時，複位腳應先處於有效複位電平，隨後跳變到正常運行電平。不同 MCU 複位有效電平不同，有的低電平複位，有的高電平複位，需要結合芯片型號判斷。

如果複位腳一直為低電平，而該 MCU 是低電平複位，則程序不會運行。如果複位腳一直抖動，說明電源不穩、複位芯片異常或看門狗反複動作。如果複位腳完全沒有上電延遲，可能導致偶發啟動異常。

對於顯示 E.AA 且按鍵無反應的設備，如果 5V 正常但複位異常，應優先處理複位電路。更換複位芯片、檢查複位腳外圍電阻電容、排查複位線是否被其他芯片拉死，是必要步驟。

七、晶振不起振會讓主控板處於“假通電”狀態

晶振是 MCU 的時鍾來源。沒有時鍾，MCU 即使有電源也無法正常執行程序。有些單片機內部帶 RC 振蕩器，但工業控製板為了通信精度和控製時序，通常會使用外部晶振或陶瓷諧振器。

晶振故障的典型表現是：設備有電，顯示板可能亮，但主程序不工作，按鍵無響應，繼電器不動作，通信無數據。對於軟啟動器來說，晶振不起振還會導致可控矽觸發、相位同步、參數讀取、鍵盤刷新全部異常。

檢測晶振時應使用示波器 10X 探頭，對地測量晶振兩端波形。不要直接用低阻抗探頭或長地線嚴重加載晶振，否則可能把原本微弱振蕩壓停。正常晶振波形不一定是標準方波，可能是正弦或削頂波形，重點看是否有穩定頻率。

晶振不起振的原因包括：

晶振本體損壞；

兩側負載電容變值或漏電；

晶振焊點虛焊；

PCB 汙染漏電；

MCU 晶振腳損壞；

複位狀態未解除；

電源噪聲過大導致振蕩不穩定。

在維修中，不能簡單更換晶振了事。若更換晶振和負載電容仍不起振，要反查 MCU 供電、複位、晶振腳對地阻值以及板麵汙染情況。如果晶振腳阻值異常，MCU 損壞可能性就較大。

八、EEPROM 參數異常可能引發非標準代碼

CDJ1 這類軟啟動器有大量功能參數，例如起始電壓、啟動時間、停止時間、啟動模式、負載類型、控製方式、急停控製、保護係數、輕載控製、通信參數、參數保護、恢複出廠設置等。這些參數必須存儲在非易失性存儲器中，常見器件是 24C02、24C04、24C08、93C 係列 EEPROM 或 MCU 內部 EEPROM。

如果 EEPROM 數據輕微錯誤，設備可能還能啟動到參數錯誤界麵，顯示類似 d.Err，允許通過參數初始化恢複。如果 EEPROM 本身損壞、總線短路、數據嚴重紊亂、寫保護異常，主程序可能在初始化階段卡死，顯示一個說明書裏沒有的異常代碼。

檢查 EEPROM 時，應重點測以下內容：

VCC 是否為穩定 5V 或 3.3V；

GND 是否可靠；

SDA、SCL 是否有上拉電阻；

SDA、SCL 是否被拉死到低電平；

上電瞬間 MCU 是否訪問 EEPROM；

EEPROM 外觀是否有腐蝕、虛焊、燒痕；

I2C 總線上是否還有其他芯片共同掛載並造成總線故障。

如果 SDA 或 SCL 一直低電平，說明總線被拉死。可以斷電測 EEPROM 對地阻值，再判斷是 EEPROM 本身短路、上拉電阻異常，還是 MCU I/O 損壞。維修經驗中，參數存儲器損壞並不少見，尤其是長期在高溫、強幹擾、頻繁掉電環境下工作的軟啟動器。

如果有同型號正常機器，可以讀取正常 EEPROM 數據進行比對或複製。但這一步要謹慎，因為不同功率等級、不同軟件版本、不同電流規格的參數數據可能不完全相同。把不匹配的數據寫入板子，可能造成電流標定錯誤、保護動作異常，甚至啟動控製不正常。

九、鍵盤板和排線故障也會偽裝成主板故障

雖然這類現象優先懷疑主控板，但鍵盤板不能忽略。因為客戶看到的是麵板顯示和按鍵狀態，真正的故障點可能隻在鍵盤板或排線。

鍵盤板常見問題包括：

按鍵膜片老化或進水；

按鍵矩陣短路；

數碼管驅動芯片異常；

鍵盤板單片機損壞；

排線斷裂；

插座氧化；

灰塵、油汙、潮氣導致漏電；

麵板受衝擊導致焊點開裂。

如果鍵盤板向主控板發送錯誤數據，主控板可能不響應按鍵；如果主控板向鍵盤板的通信中斷，鍵盤板可能顯示默認異常字符。由於這種設備工作環境通常有粉塵、濕氣、油霧、振動和電磁幹擾，排線接觸不良非常常見。

現場快速判斷方法是：斷電後拔下鍵盤排線，檢查插針是否氧化發黑，重新插緊；如果條件允許，用同型號鍵盤板交叉測試。若換鍵盤板後恢複正常，說明主板大概率沒壞。若換鍵盤板後仍然 E.AA 且無響應，再重點查主板。

需要注意，交叉測試時應確認鍵盤板型號、功率段、接口定義一致。不同係列或不同版本的鍵盤板可能外觀相同，但通信協議或按鍵定義不同，不能隨意混插。

十、外部端子高壓串入也可能損壞主板

軟啟動器主控板上有許多外部控製端子，例如 RUN、STOP、RET、EMS、COM、繼電器輸出、模擬量輸出、RS485 通信等。正常情況下，這些端子隻能接入無源觸點、指定低壓信號或規定的通信線。如果現場誤把 AC220V、AC380V 或外部高壓串入控製端子，很容易擊穿主控板輸入光耦、限流電阻、穩壓管、接口芯片甚至 MCU I/O 口。

外部端子損壞後的表現並不固定。有的會顯示急停，有的會顯示外部故障，有的會無法啟動，有的會直接造成主控板死機。若擊穿點影響到 5V 電源或通信總線，就可能出現 E.AA、亂碼、按鍵無效等症狀。

維修時應檢查控製端子附近元件：

輸入限流電阻是否開路或燒黑；

光耦輸入側是否短路；

穩壓二極管是否擊穿；

端子到 MCU 的線路是否對地短路；

RS485 芯片是否發熱或擊穿；

繼電器輸出端是否有外部強電反灌痕跡。

特別是舊設備或被多人維修過的設備，外部控製線接錯的概率很高。不能隻修主板，不查外部接線，否則修好後再次上電可能又燒。

十一、可控矽觸發回路異常也可能牽連主控板

雖然 E.AA 主要偏控製故障，但軟啟動器主板與功率部分之間有觸發耦合關係。主控板需要通過脈衝變壓器、光耦或驅動電路給可控矽提供觸發脈衝。如果可控矽門極短路、觸發變壓器損壞、驅動輸出短路，可能反過來拖垮主控板某一路電源或 I/O 輸出。

這種情況通常伴隨以下現象：

主控板局部元件發熱；

某一路觸發輸出對地阻值異常；

上電後低壓電源被拉低；

拆掉觸發排線後顯示狀態改變；

可控矽門極與陰極阻值明顯異常。

因此，在主板維修過程中，如果發現低壓電源被異常拉低，需要區分是主控板內部短路，還是外接功率觸發板、傳感器板、鍵盤板、通信板把電源拉低。可以采用分段斷開法：斷開鍵盤板、斷開觸發排線、斷開外部端子、斷開互感器采樣接口，觀察 5V 是否恢複正常。

十二、判斷“主板壞了”應建立在幾個證據上

現場人員常說“主板壞了”，但維修判斷不能隻憑感覺。對於 CDJ1 顯示 E.AA 且按鍵無反應的設備，如果出現以下證據，就可以較高把握判斷主控板異常：

第一，說明書無此故障代碼，且顯示格式不屬於標準 Err 或 d.Err。

第二，所有按鍵無響應，不能進入參數、不能複位、不能切換顯示。

第三，外部控製端子斷開後故障不變。

第四，三相輸入正常，控製端子無明顯誤接，急停/停止回路排除後故障仍存在。

第五，重新插拔鍵盤排線無效。

第六，更換同型號鍵盤板後故障仍存在。

第七，主控板 5V、複位、晶振、EEPROM 通信中至少一項異常。

第八，主控板存在元件發熱、腐蝕、虛焊、接口擊穿、芯片燒痕或總線拉死現象。

如果這些條件滿足大部分，那麽說“主板壞了”是合理的。但維修上仍要進一步細分：是主板電源故障、複位故障、晶振故障、存儲器故障、MCU 損壞，還是接口電路損壞。不同故障的維修成本和成功率差異很大。

十三、實際檢修流程建議

針對這種故障，建議按以下順序檢修，效率比較高。

第一步，確認故障現象。上電觀察顯示是否固定為 E.AA，按 RUN、STOP、PRG、SHIFT、RST 是否完全無反應。多次斷電重啟，確認是否偶發。

第二步，斷開外部控製線。隻保留三相輸入和必要接地，不接 RUN、STOP、EMS、RET 等外部線，排除外部端子幹擾或誤接。

第三步，檢查鍵盤排線。斷電後拔插排線，清潔插座，檢查排線折斷、氧化、接觸不良。必要時交叉更換同型號鍵盤板。

第四步，測量控製電源。重點測主控板 +5V、EEPROM VCC、鍵盤接口 +5V、繼電器電源、模擬電源。用示波器檢查紋波。

第五步，測複位腳。確認 MCU 上電複位動作是否正常，是否存在一直複位或反複複位。

第六步，測晶振。確認主控 MCU 是否有穩定時鍾。

第七步，測 EEPROM 總線。觀察 SDA、SCL 是否有上拉和通信波形，是否被拉死。

第八步，檢查主控板外觀。重點看電源區、電解電容、複位芯片、晶振、電阻陣列、光耦、通信芯片、端子輸入保護器件、排線座焊點。

第九步，分離外接負載。斷開觸發線、鍵盤板、通信板、傳感器接口，判斷是否某個外接模塊拖垮主板。

第十步，必要時進行芯片級維修。更換電解電容、穩壓芯片、複位芯片、晶振、EEPROM、RS485 芯片、光耦等。若 MCU 損壞且沒有程序，通常隻能更換整塊主控板或找同型號板移植。

這個流程的核心是先控製變量，不要直接大拆。先把外部接線、鍵盤板、低壓電源這幾個高概率、低成本點排除，再進入主板芯片級維修。

十四、維修中的常見誤區

第一個誤區是看到軟啟動器報警就懷疑電機過載。E.AA 不屬於標準過載代碼，且按鍵無效，不能直接按電機問題處理。

第二個誤區是隻看麵板能亮，就認為控製電源正常。數碼管能亮不代表 5V 穩定，也不代表 MCU 正常工作。很多電源老化故障就是“亮但不工作”。

第三個誤區是直接恢複參數。按鍵無反應時，恢複參數根本無法執行；即使通過通信或 EEPROM 寫入方式恢複，也必須先確認主控板正常運行。

第四個誤區是盲目更換鍵盤。鍵盤板可能壞，但如果主控板不工作，換鍵盤沒有意義。正確做法是交叉測試，不是憑外觀更換。

第五個誤區是更換主板後不查外部端子。如果原故障是外部 220V 串入控製端子導致主板損壞，換新板後仍然可能再次燒毀。

第六個誤區是忽略環境因素。軟啟動器長期工作在粉塵、潮濕、高溫、振動環境下，板麵漏電、插座氧化、電容老化非常常見。維修後應清潔、防潮、檢查散熱和接地。

十五、主板損壞後的維修價值判斷

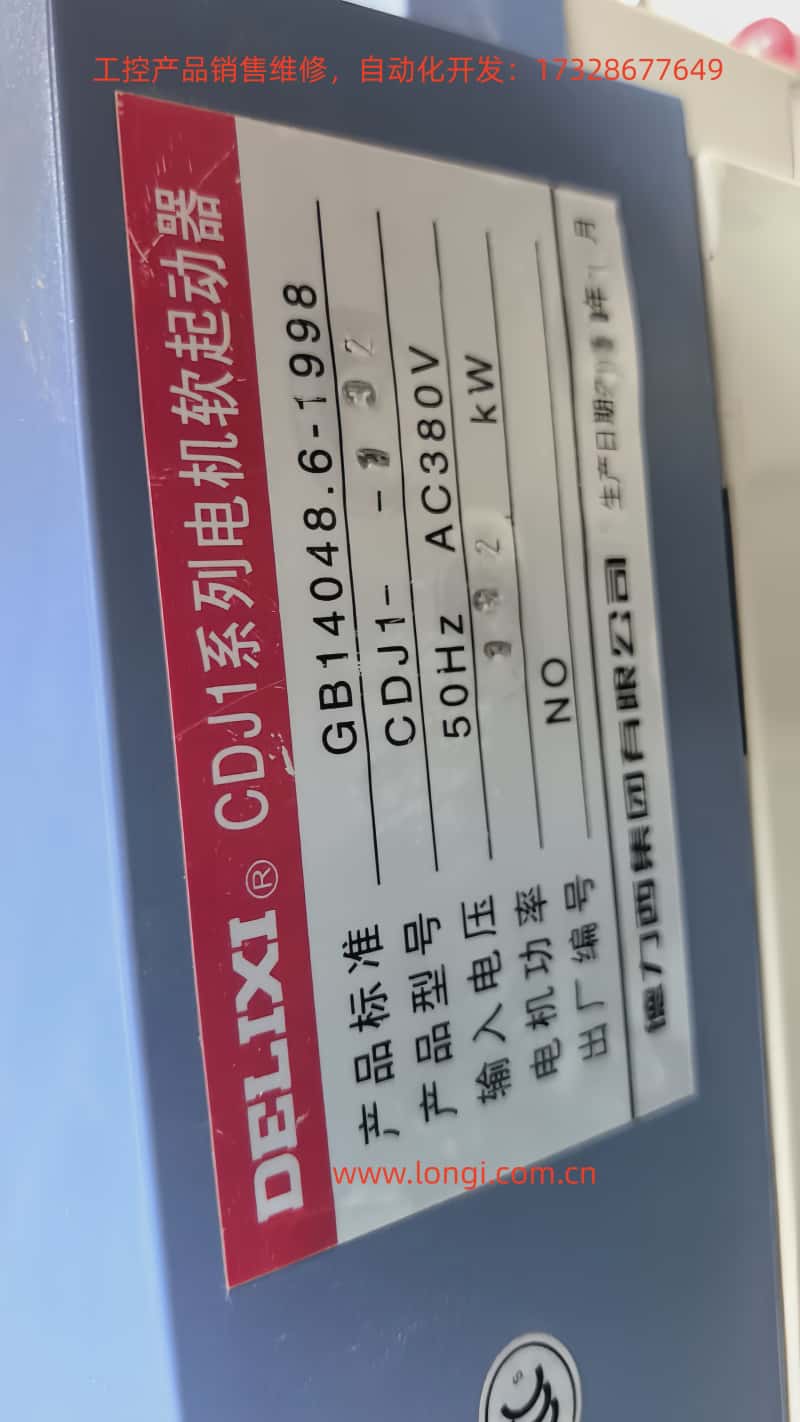

對於 CDJ1-132 這種功率等級的軟啟動器，是否值得修主板，要看故障位置和備件情況。

如果隻是電源電容、穩壓芯片、複位芯片、晶振、EEPROM、接口光耦、RS485 芯片損壞，維修價值較高，成本低，成功率也比較高。

如果 MCU 本體損壞，維修難度會大幅增加。因為 MCU 內部程序一般沒有公開，無法隨便買空白芯片替換。除非能從同型號正常板讀取程序，或者廠家提供程序，否則隻能更換整塊主控板。

如果主控板大麵積腐蝕、燒穿、銅箔碳化，維修可靠性較差。即使臨時修好，長期運行也可能反複故障。

如果同時存在主控板故障和功率部分可控矽擊穿，則維修成本會明顯上升。此時要評估整機殘值、現場停機損失、新機價格、備件周期，再決定修板還是更換整機。

對於客戶現場使用的設備，如果生產停機損失很大，建議采用“雙線方案”：一邊維修主控板，一邊準備替換軟啟動器或同型號備機。這樣可以避免維修不確定性造成更長停機。

十六、給現場客戶的技術溝通建議

麵對客戶時，不建議直接說“肯定主板壞了”，因為這會給後續維修帶來風險。更專業的表達是：

這台 CDJ1 軟啟動器顯示 E.AA，屬於說明書普通故障表中沒有列出的異常顯示；同時麵板按鍵無反應，說明設備沒有進入正常的人機操作狀態。該現象不像缺相、過流、過載、急停等普通外部故障，更傾向於鍵盤通信異常、控製電源異常、參數存儲異常或主控板故障。建議先檢查鍵盤排線和控製板 5V 電源，如果電源和鍵盤正常，則主控板故障概率較高，需要進行主板級檢測或更換主控板。

這種說法既準確，又不會把判斷說死。等實際檢測 5V、複位、晶振、EEPROM 後，再進一步確認。

如果需要給客戶一個簡化版本，可以這樣說：

該代碼不是說明書裏的標準故障代碼，且按鍵無反應，基本可以排除普通過流、過載、缺相一類故障。優先懷疑控製板係統異常，包括鍵盤板通信、主控板低壓電源、EEPROM 參數存儲、MCU 複位或晶振問題。若重新插拔鍵盤排線、檢查外部控製端子後仍然一樣，則主控板損壞概率很大。

十七、結論

德力西 CDJ1 軟啟動器上電顯示 E.AA 且按鍵無反應，本質上不是一個普通運行保護故障，而是一個控製係統異常信號。因為該代碼不在普通故障表中，且設備無法響應按鍵，說明主控板與鍵盤板之間的人機交互流程沒有正常建立，或者主控程序沒有正常運行。

從維修優先級看，應先排查鍵盤排線、鍵盤板、外部控製端子和低壓控製電源；隨後檢查主控板的 +5V、複位、晶振、EEPROM 通信和 MCU 工作狀態。如果這些基礎條件異常，應進行主控板維修。如果鍵盤板和電源都正常，但設備仍固定顯示 E.AA 且按鍵無效，則主控板故障概率很高。

因此，“估計主板壞了”這個判斷方向是對的，但專業維修上不能隻停留在這個結論，而應進一步確認是主控板上的哪一部分壞了。真正高效的處理方法不是直接盲目換整機，而是圍繞主控板的電源、複位、時鍾、存儲、通信五個核心條件逐項排查。隻要這五個條件中有一個異常，就足以導致麵板顯示非標準代碼、按鍵無反應、設備無法進入正常運行狀態。
