西門子 SINAMICS S120 驅動器更換功率板後 F01112 消失但 RDY 綠燈慢閃的原因與處理：從 EEPROM 身份匹配到調試模式退出的完整分析
在工業現場維修中，西門子驅動器並不是“板子換上去能亮就算修好”的設備，尤其是 SINAMICS S120 這類模塊化驅動係統，控製單元、功率模塊、驅動對象參數、編碼器數據、電機數據、現場總線狀態、存儲卡參數，彼此之間都存在嚴格的邏輯關聯。很多維修人員在處理 S120 故障時，會把注意力集中在硬件損壞、IGBT 損壞、電源損壞、風扇損壞等傳統問題上，但真正棘手的，往往是“硬件已經通電，故障也消失了，驅動卻仍然不能進入正常 Ready 狀態”的這類係統級問題。
一個典型案例就是：驅動器原先報碼 F01112，更換功率板或重寫 EEPROM 數據後，故障代碼消失，控製單元不再報錯，但設備上電後 RDY 綠燈緩慢閃爍，COM 綠燈常亮，麵板不顯示故障；而現場另一台同規格、同配置的正常驅動器，RDY 和 COM 都是常亮綠燈。此時如果維修人員隻盯著“燈為什麽不一樣”，很容易走進誤區，以為是 EEPROM 還沒寫對、板子還不兼容、通信還有問題，甚至繼續反複拆板、換板、刷數據。實際上，這類現象往往說明問題已經從“硬件身份識別故障”轉移到了“調試狀態管理故障”，也就是驅動已經認可了硬件身份，但整機還沒有退出 commissioning mode，或者首次調試參數還沒有閉環完成。
這篇文章就圍繞這一典型問題，係統分析西門子 SINAMICS S120 驅動器在更換功率 PCB、改寫 EEPROM 後出現 F01112 消失但 RDY 慢閃的真實原因、判斷邏輯、排查步驟與恢複方法，幫助維修人員避免在現場反複試錯，提高判斷效率。
一、問題的起點：F01112 究竟意味著什麽
在很多現場，維修人員第一次遇到 F01112 時，往往會簡單理解成“EEPROM 壞了”或者“功率板壞了”。這種理解隻說對了一部分，但並不完整。F01112 的本質，不是單一元件的電氣損壞，而是控製單元在上電自檢時，發現當前連接的功率單元身份信息不合法、不匹配，或者不被允許。

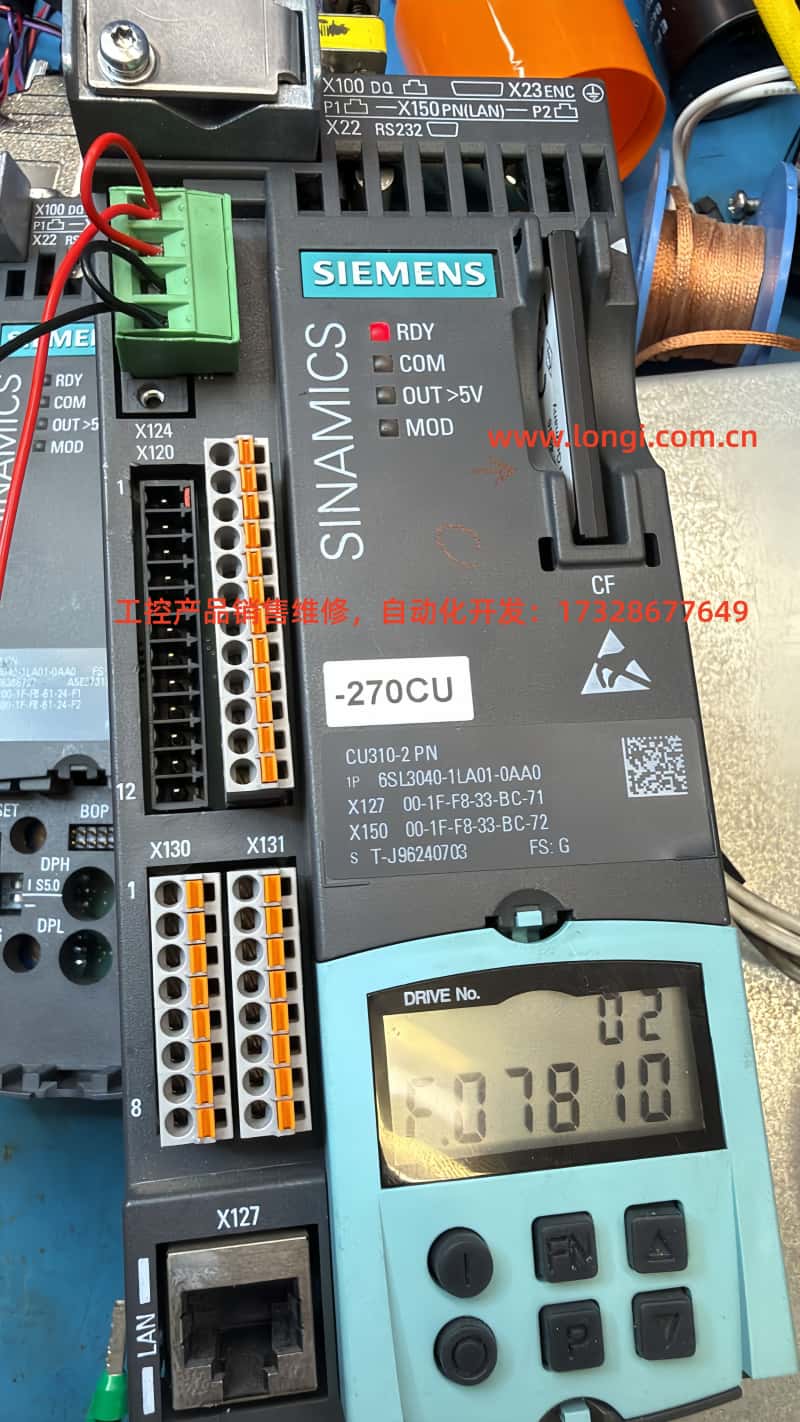

對於 SINAMICS S120 來說，控製單元例如 CU310-2 PN 並不是盲目地向功率部分發命令，它在初始化階段會讀取功率模塊、功率板、接口板中保存的身份信息。這些身份信息通常不隻是一個簡單型號號，而是包含板卡類別、係統歸屬、適配關係、電子銘牌、版本匹配等內容。也就是說，驅動係統在上電後的第一步不是“能不能驅動電機”，而是“我認不認識你這塊板”。

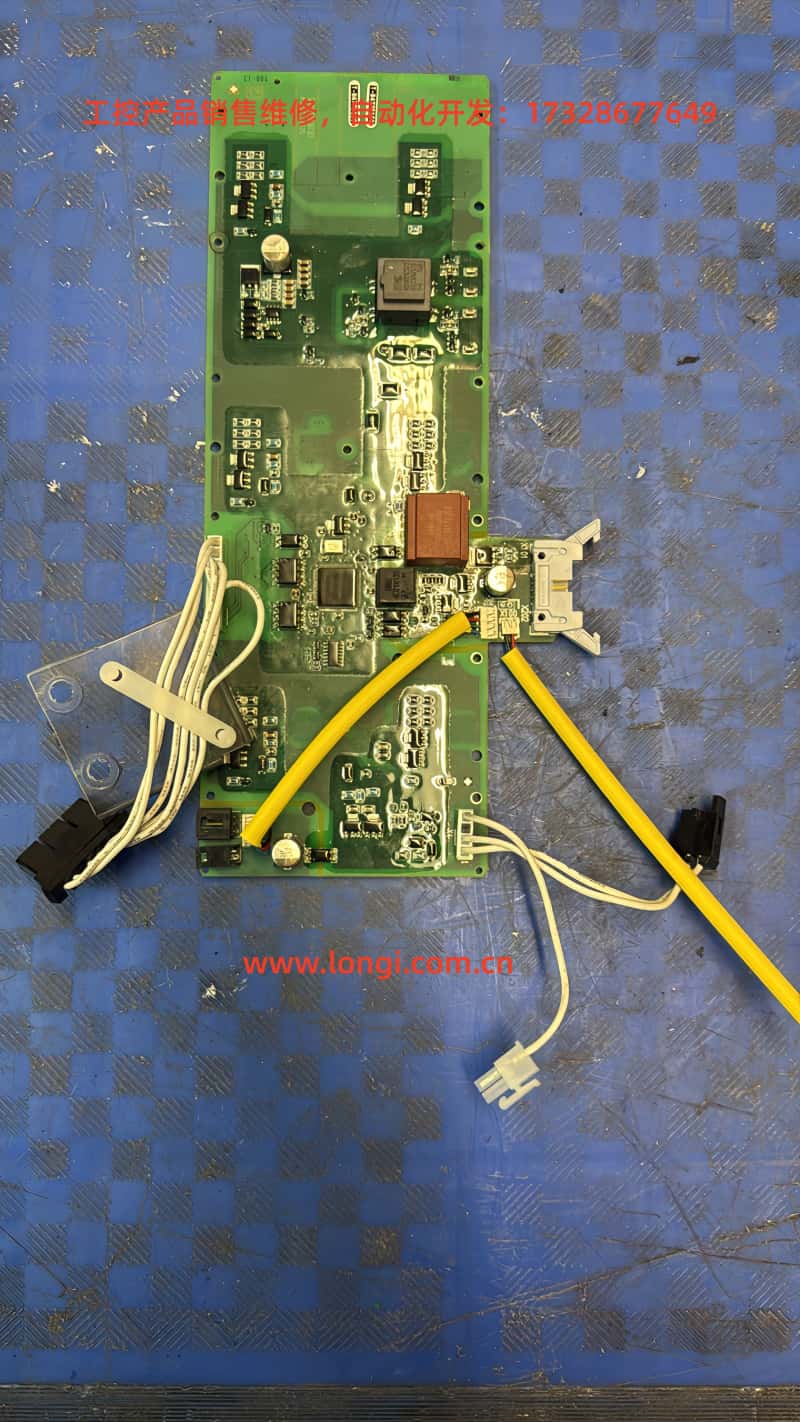

一旦功率板上的 EEPROM 中寫入的是不屬於當前係統的數據，例如板子原來用於 G120 係統，現在卻裝在 S120 係統上，控製單元讀取後就會發現邏輯不成立，從而拒絕繼續運行，並報碼 F01112。此時，哪怕功率器件、電源部分、驅動部分全部正常，也一樣過不了係統識別這關。
這就是為什麽有些現場會出現這樣的現象：同一塊功率板，配 CU250 之類 G120 控製單元時可以工作，而換到 CU310-2 PN 這樣的 S120 控製單元上時就報碼 F01112。問題並不在於這塊板“壞了”，而在於它的身份數據屬於另一個係統。
二、S120 與 G120 為什麽不能簡單混用
很多人誤以為隻要西門子外形差不多、接插件差不多、電壓等級差不多，就有互換的可能。實際上，SINAMICS S120 與 G120 在係統結構上差異很大。

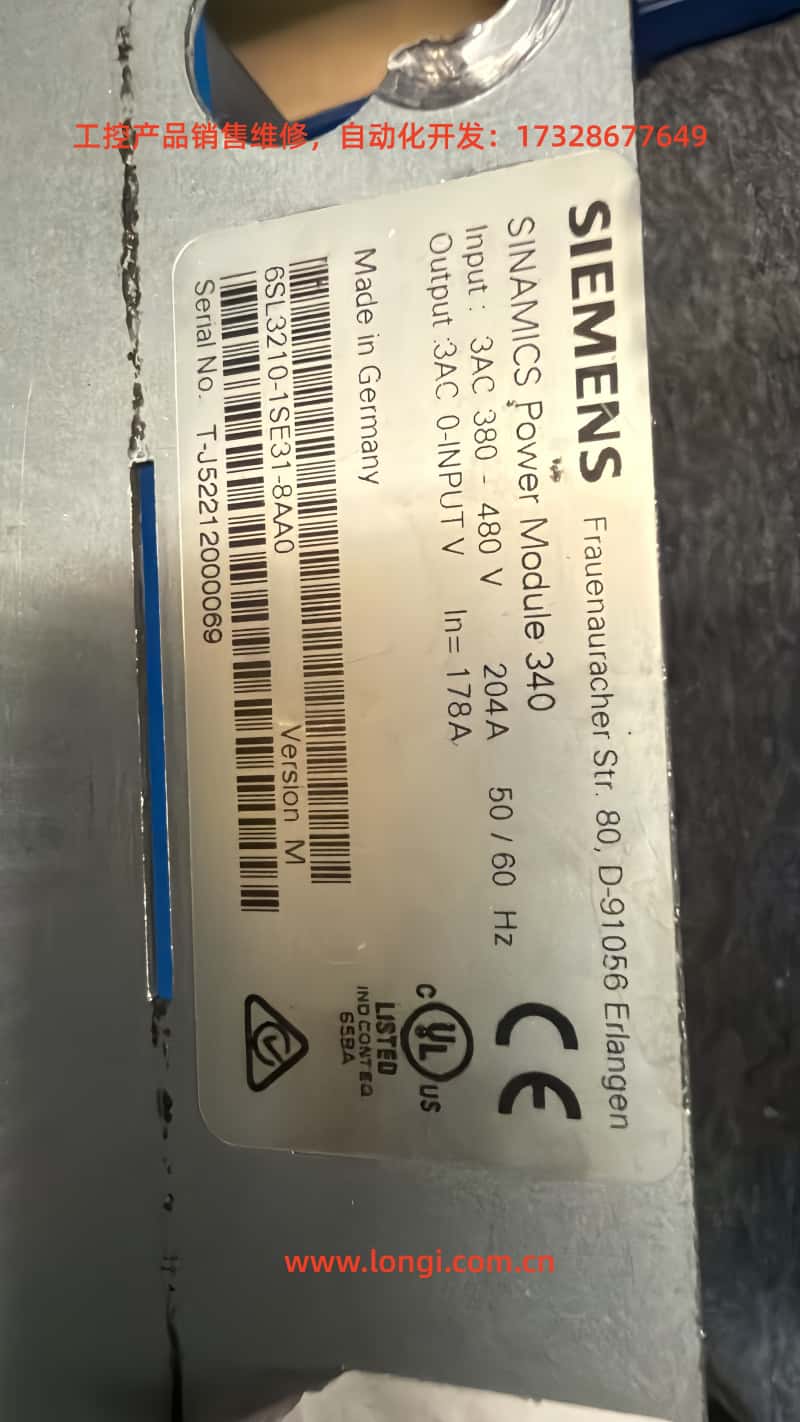

G120 更偏向集成式、應用型結構，控製單元與功率單元的匹配路徑比較固定。S120 則是典型的模塊化驅動架構，強調控製單元、功率模塊、通信、編碼器、電機對象之間的係統組合。CU310-2 PN 屬於 S120 係列控製單元，它在係統中承擔的是控製邏輯、參數組織、通訊處理、驅動對象管理等職責；而 PM340 則是功率模塊，承擔整流、逆變、輸出驅動等任務。二者之間不是簡單的“主板+功率板”關係，而是“控製層+功率層”的係統級配合關係。
因此，當一塊功率 PCB 在硬件上看似可裝、可接、可上電，並不意味著它就一定能被當前控製單元接受。真正決定它能否投入運行的，是其電子身份信息是否屬於當前係統邏輯的一部分。換句話說，S120 的功率板不是“插上就行”，而是必須“身份正確、參數鏈完整、係統邏輯閉環”才行。
三、F01112 消失，說明問題已經跨過第一道門檻
當維修人員通過複製、購買或重寫 EEPROM 數據，使得原先報碼 F01112 的驅動器恢複到“無故障顯示”狀態時，這實際上已經說明一件很重要的事：當前寫入的 EEPROM 數據，至少已經讓控製單元接受了功率部分的身份。
這是非常關鍵的判斷點。因為很多現場在此時會產生誤判，看到設備還沒有完全 Ready，就繼續懷疑 EEPROM 沒寫對。其實，如果 EEPROM 仍不匹配，係統通常根本不會放過身份識別階段，更不會進入後麵的運行狀態判斷。F01112 已經消失，本質上說明“這塊板是誰”的問題基本解決了，當前問題已經轉移成“這塊板加入係統後，整機為什麽還沒有進入可運行狀態”。
這就意味著後續的排查思路必須切換。此時再一味圍繞 EEPROM 本身打轉，效率會非常低。真正該查的，應該是調試狀態、驅動對象參數、電機數據組、編碼器數據組、快速調試結束標誌，以及參數保存是否完整。

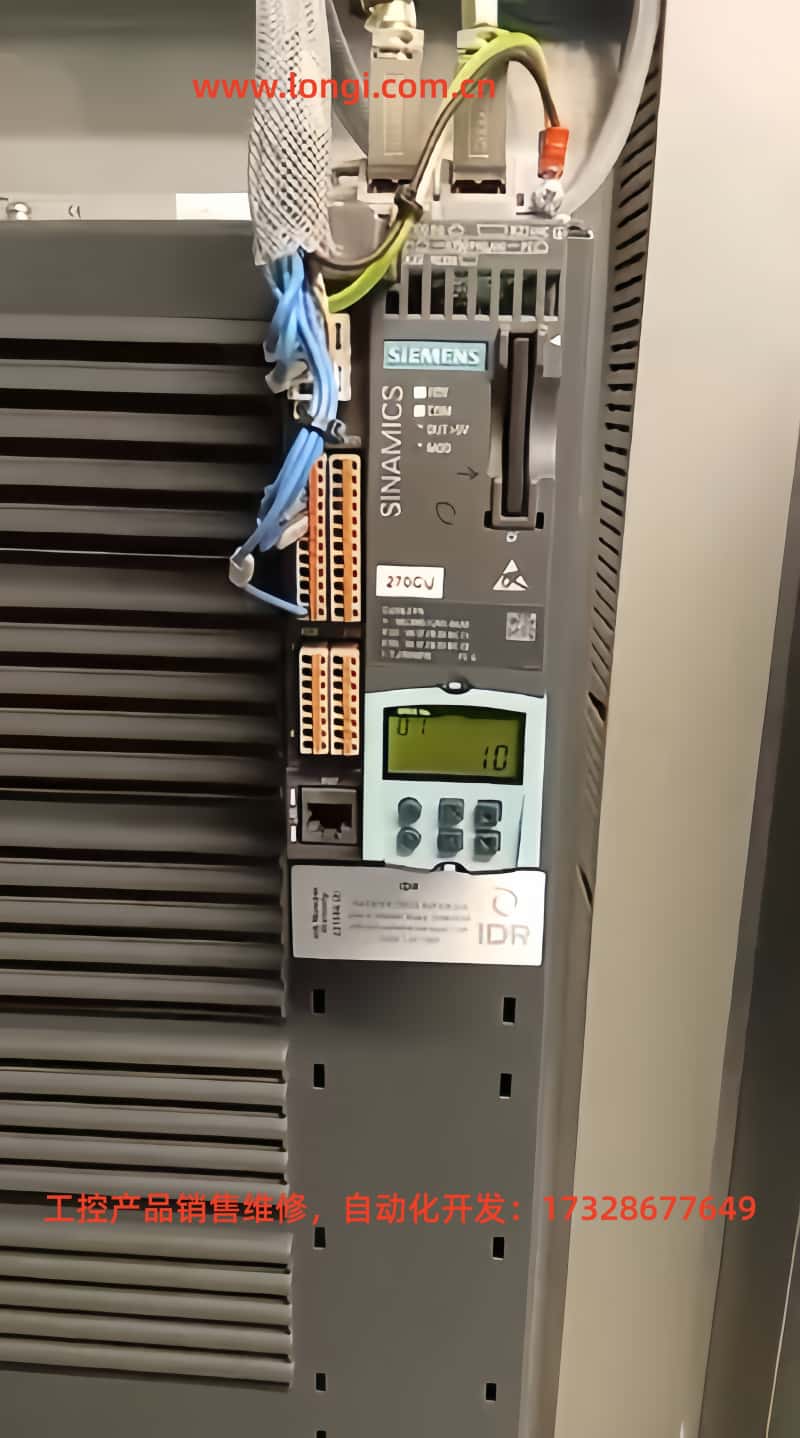

四、RDY 慢閃、COM 常亮到底說明什麽
在西門子 S120 驅動係統中，LED 指示燈不是簡單的“亮就是好，不亮就是壞”，不同的閃爍模式和組合狀態，反映的是係統運行層次不同環節的狀態。
當 COM 綠燈常亮時，通常說明通信鏈路本身是建立的。也就是說，現場總線、控製單元的某些通訊功能至少已經處於正常或活動狀態，設備並沒有處於通信全斷的狀態。這一點很重要，因為如果通信本身就不通，排查方向應轉向網絡、地址、總線配置、接線、終端等；但現在 COM 常亮，就意味著通信不是主要矛盾。
而 RDY 綠燈慢閃，且設備無故障報碼，則更像一種“邏輯就緒未完成”的狀態。通俗地說，係統沒有判定自己有硬故障，但也還沒有完全進入可使能、可運行的標準 Ready 狀態。對於 S120 來說，這種現象高度符合兩類情況：
第一，係統處於首次調試狀態，相關數據尚未完整建立。
第二，係統已經做過部分調試，但 p0010 或相關調試標誌沒有退出，驅動還停留在 commissioning mode。
這類狀態下，設備表麵上“活了”，但並未真正“進入待命運行”。這也是為什麽現場旁邊那台正常機 RDY 常亮，而這台修複機 RDY 每 1 至 2 秒慢閃。兩台機器的差別，不一定是硬件差，而很可能是內部狀態機的階段不同。
五、為什麽重寫 EEPROM 後容易進入 commissioning mode
這是很多維修人員最容易忽略的一點。大家往往覺得隻要把 EEPROM 寫對了，設備就應該恢複原狀。但實際情況是，EEPROM 解決的隻是“功率硬件身份”這一層的問題，並不等於整機所有調試參數都自動恢複。
在 S120 係統裏，除了功率模塊身份，還有大量與軸運行直接相關的內容，例如驅動對象編號、控製方式、電機銘牌參數、編碼器配置、數據組關聯、BICO 連接、工藝對象、現場總線映射等。這些內容如果沒有完整保留，或者在更換板卡後進入了“需要重新確認”的狀態，驅動就可能自動判定當前對象需要進行初始調試或重新調試。
尤其當現場並不是完整更換整套模塊，而隻是更換了一塊功率板、刷寫了一顆 EEPROM 芯片時，係統層麵會出現一種很典型的局麵：控製單元終於認得這塊板了，但它還不能確認“這台驅動對象現在是否具備完整的運行參數閉環”。於是它進入一種半等待、半限製的狀態，也就是維修人員常說的 commissioning mode。
從維修邏輯上看，這反而是一個正麵信號。它說明設備已經從“身份非法”轉移到了“等待參數確認”，離真正恢複正常其實已經近了一步。
六、如何區分“硬件兼容問題”與“調試模式未退出問題”
處理這類故障時，維修人員最重要的能力不是會不會換板，而是能不能快速判斷當前問題屬於哪一層。
如果是硬件身份不兼容，典型特征是：
如果是調試模式未退出，則通常表現為：
這兩個階段雖然外在都表現為“設備沒完全好”，但性質完全不同。前者要解決的是“係統承不承認這塊板”；後者要解決的是“係統承認這塊板之後，參數閉環有沒有完成”。把這兩者混為一談，是很多維修反複失敗的根源。
七、真正要查的不是 LED，而是參數狀態
雖然 LED 可以提供方向，但不能作為最終診斷依據。要真正把問題查清楚，必須回到 S120 的參數層。
在這種案例中，最重要的幾個參數是 r0002、p0009、p0010、p3900。
r0002 可以理解為當前運行狀態的窗口。通過它，維修人員能知道係統此刻究竟認定自己處於什麽階段，是正常、等待調試、接通禁止還是其他狀態。現場如果隻根據“燈在閃”判斷，很容易模糊；而隻要讀出 r0002，判斷會清晰很多。
p0009 和 p0010 則與調試模式直接相關。很多驅動在進行快速調試或首次調試時，會將某些對象置於調試參數狀態，隻有在調試完成並正確退出後，係統才會真正回到正常待機。若這些參數仍停留在非零狀態，即使表麵上無報警，驅動也可能不進入標準 Ready。
p3900 則通常與快速調試的結束、計算與確認相關。如果調試過程未完整收尾，係統可能一直懸停在“調試進行中”或“調試待完成”的邏輯中。
因此，麵對 RDY 慢閃的問題，真正有效的不是盯著燈反複看視頻，而是將正常機與異常機這幾個參數一一對比。尤其現場已經有一台同規格、同係統、同應用的正常驅動器，這是極寶貴的參照條件。維修中最可惜的，不是沒資料，而是明明旁邊有標準答案，卻不去對照。
八、為什麽對比旁邊正常機是最快的方法
很多維修人員遇到這類問題時，第一反應是上網搜論壇、查手冊、問同行，這當然有價值，但在現場有一台同型號正常機時，最有效的方法其實是參數鏡像式對比。
原因很簡單。理論上，完全相同的設備、相同的工藝、相同的負載、相同的電機與編碼器配置，它們的核心運行參數不應該存在本質差異。如果一台 RDY 常亮，另一台 RDY 慢閃，那麽差異一定落在某些參數或狀態標誌上。
這種對比的好處有三點。
第一，它不依賴猜測。
第二，它能快速縮小範圍。
第三，它能防止誤把“正常邏輯差異”當成“故障”。
實際維修中，經常出現這樣的情況：一台修複機的 EEPROM 已經正確、通信也正常，但由於 p0010 沒退出、某個數據組未綁定、某個調試收尾參數未保存，導致設備卡在調試狀態。若不與正常機比較，維修人員可能會懷疑一切，最後甚至又把好不容易刷對的 EEPROM 重新改壞。而隻要把兩台機的關鍵參數放在一起，對比結論通常很快就會出來。
九、從維修流程看，正確的處理順序是什麽
麵對這類故障，維修流程一定不能亂。建議按如下順序處理。
第一步，確認舊故障是否真正消失。
如果 F01112 已不再出現，說明硬件身份層麵的主要障礙已經排除，此時不宜再回到“懷疑板不對”的舊思路。
第二步，觀察 LED 組合。
COM 常亮、RDY 慢閃、無故障顯示，通常優先指向參數狀態或調試狀態，而不是通信或硬件損壞。
第三步，讀取關鍵狀態參數。
優先查看 r0002，判斷係統認為自己當前是什麽狀態；同時查看 p0009、p0010、p3900，確認是否還在調試邏輯中。
第四步，與正常機對比。
把旁邊同型號正常機的同一組參數抄出來對比，不要隻比一個值，要結合驅動對象編號、當前對象、運行對象狀態一起看。
第五步，完成必要的 commissioning 過程。
如果確實處於 quick commissioning 或 initial commissioning 狀態，就不要強行繞過，而應按係統邏輯完成該做的步驟，包括電機數據確認、編碼器數據確認、參數收尾計算、保存參數、重新上電。
第六步，保存並重啟。
很多現場明明把參數改對了，但忘了寫入存儲器，掉電後全部丟失，設備又回到原狀態。對於西門子這類係統，不保存就等於沒改。
十、為什麽很多人修到這裏會再次失敗
從現場經驗看，這類故障最容易在最後一步功虧一簣。原因通常不是技術不夠，而是思路被“前一個故障”綁住了。
因為原先故障是 F01112，大家腦中就始終圍繞 EEPROM、身份、板卡、兼容性打轉。結果當 F01112 消失後，雖然問題性質已經改變，維修人員卻沒有及時切換到“參數狀態”層麵，仍然用解決前一階段故障的方法處理後一階段現象，最終就會南轅北轍。
還有一類常見失敗，是過度依賴論壇經驗。論壇上有人說 RDY 慢閃是 commissioning mode，這個方向可能對，但論壇隻能給出經驗型結論，不能代替現場參數判斷。如果不去核對實際參數，而隻是機械照搬經驗，有時反而會誤操作。真正可靠的，是“論壇提供方向，參數給出結論”。
再有就是對“無故障顯示”的誤解。很多人認為隻要麵板不報碼，就說明設備應該能運行。其實西門子驅動的狀態機比這複雜得多。無故障僅代表沒有達到故障級別，並不代表設備已經滿足運行條件。調試模式未退出、參數未閉環、對象未就緒，這些都可能讓設備處於“無報警但不可正常使能”的狀態。
十一、從這個案例看，維修人員應建立什麽觀念
這個案例非常典型，值得所有做西門子驅動維修的人建立三條觀念。
第一，模塊化驅動的維修，必須同時具備硬件思維和係統思維。
隻會換板，不會看狀態機，不夠；隻會看參數，不懂板卡身份，也不夠。S120 這類設備要求維修人員既懂硬件兼容，又懂參數邏輯。
第二，故障是分層演進的。
最初是身份識別故障，中間轉為調試狀態故障，最後才是運行準備狀態恢複。不同階段必須采用不同的排查策略。不能一個思路打到底。
第三，現場同機對比是非常寶貴的診斷資源。
維修並不總需要高深理論，很多時候最快的答案就在隔壁那台正常設備裏。誰會利用正常機，誰就能少走彎路。
十二、結語：F01112 消失不是終點，RDY 常亮才算真正恢複
在西門子 SINAMICS S120 驅動器維修中，F01112 的消失隻是修複過程中的一個關鍵節點，不是終點。它說明控製單元終於接受了當前功率板或功率模塊的身份數據，但並不自動代表係統已經完成參數閉環和運行準備。此後如果出現 RDY 綠燈慢閃、COM 綠燈常亮、無故障顯示，而現場正常機的 RDY 為常亮，那麽維修重點就應從 EEPROM 兼容層麵切換到 commissioning 狀態與參數閉環層麵。
真正成熟的維修判斷，不是看到燈在閃就猜，不是看到論壇有類似描述就照搬，更不是前一個故障剛解決就繼續在舊思路裏打轉，而是能夠順著係統邏輯層層下鑽：先確認身份，再確認狀態，再確認調試是否退出，最後確認參數是否保存。隻有這樣，才能把“能上電、無故障”的半修複狀態，推進到“真正 Ready、真正可投運”的完整修複狀態。
對於第三方維修人員、設備維護工程師以及現場自動化技術人員來說，這類案例的最大價值，不僅在於知道一個故障怎麽修，更在於理解西門子模塊化驅動係統的基本運行邏輯：驅動器不是一塊板，也不是一組燈，它是一個由身份識別、參數組織、對象管理和運行狀態共同構成的係統。隻有理解了這個係統，維修才不會停留在碰運氣的層麵。
