上海人民電器SPD990變頻器E-03恒速運行過流故障深度剖析與全場景解決方案

上海人民電器SPD990係列高性能電流矢量變頻器，集成普通V/F控製、高級V/F控製、分離型V/F控製、開環電流矢量控製四大核心控製模式。具備寬電壓適配、高精度調速、完善的過載/過壓/過熱保護功能，廣泛適配三相交流異步電機，被大量應用於風機、水泵、傳送帶、機床、紡織機械、恒壓供水等工業自動化場景，是工業現場實現電機節能調速、穩定運行的核心工控設備。

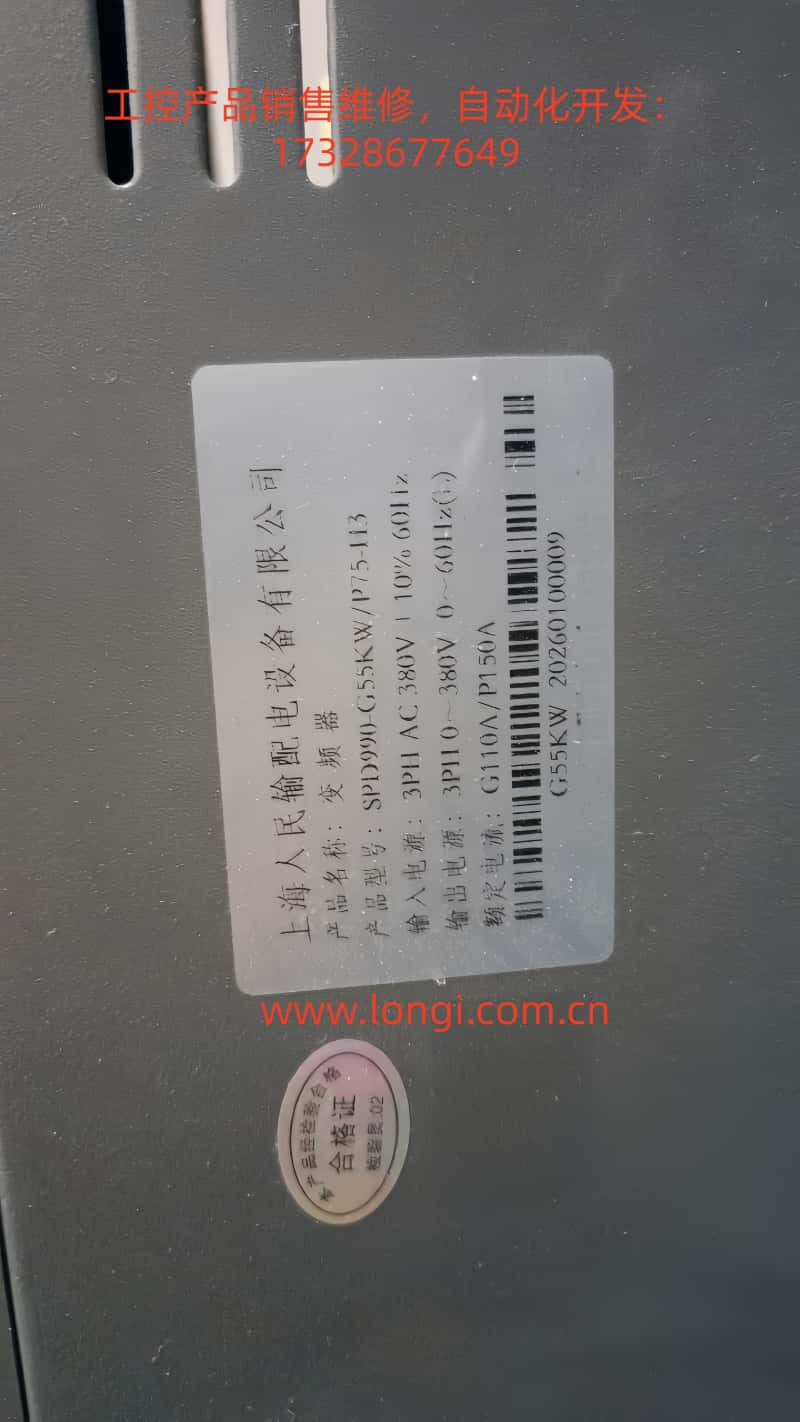

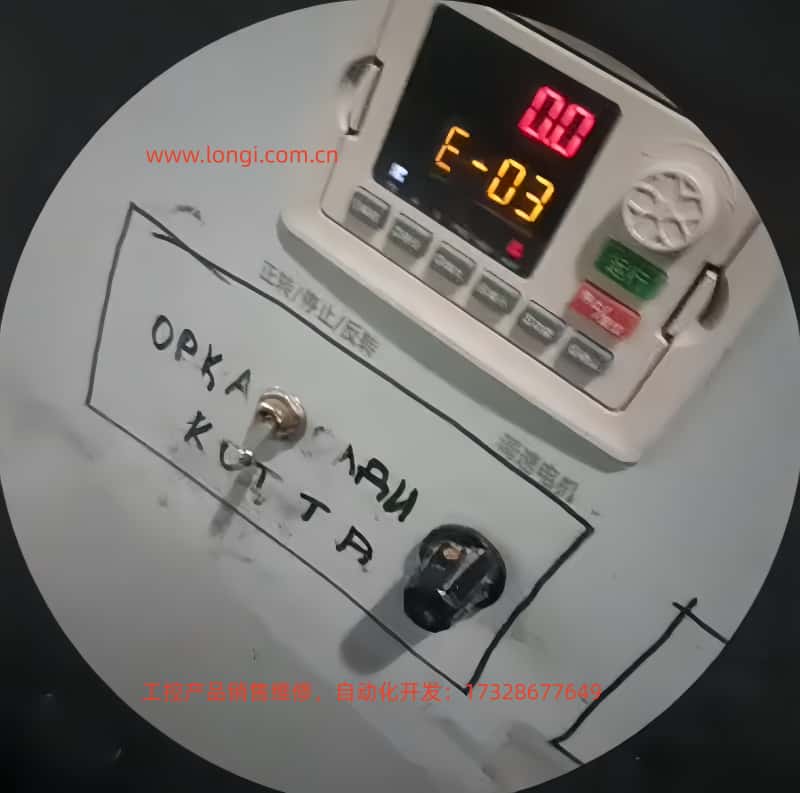

在長期連續運行過程中，變頻器故障是導致產線停機、設備損壞的主要誘因。其中，E-03恒速運行中過流故障是SPD990變頻器觸發頻率最高、影響範圍最廣、排查邏輯最清晰的典型故障之一。該故障觸發後，變頻器會立即封鎖PWM功率輸出、切斷電機供電，操作麵板閃爍顯示E-03代碼、故障指示燈ALM常亮。輕則造成生產中斷，重則引發電機繞組燒毀、變頻器IGBT功率模塊擊穿等不可逆硬件損壞。

本文嚴格依據上海人民電器SPD990變頻器官方使用手冊，結合數千例工業現場實際維修案例，深度拆解E-03故障的官方定義、觸發機理、全維度誘因，提供從安全停機、快速排查、精準修複到長期預防的全流程技術方案。所有內容均為實操級技術幹貨，無冗餘表述，為工控運維工程師、設備維修人員、電氣技術員提供可直接落地的故障處理指南。

一、SPD990變頻器E-03故障官方定義與核心觸發機理

根據SPD990變頻器使用手冊第九章《故障診斷及對策》明確標注：E-03故障全稱為“恒速運行中過流”，是變頻器驅動電機完成加速過程、達到設定頻率並進入穩定恒速運行階段時，內部電流檢測回路實時監測到輸出側三相電流超過額定限流保護閾值，DSP控製器毫秒級觸發過流保護，強製停機的安全機製。

1. 官方標注核心故障原因

手冊中明確E-03故障的三大直接誘因：

• 負載發生突變或異常：恒速運行時電機負載突然增大、機械傳動機構卡滯、負載端堵轉；

• 變頻器功率偏小：變頻器額定輸出電流小於電機額定運行電流，長期過載運行觸發保護；

• 隱性關聯誘因：電網電壓異常波動、電機本體硬件故障、控製參數設置不合理等。

2. 過流保護核心工作原理

SPD990變頻器采用全程電流閉環控製，內置高精度霍爾電流傳感器實時采樣U、V、W三相輸出電流，將電流信號轉化為電壓信號傳輸至主控板。恒速運行狀態下，電機轉速穩定、輸出頻率恒定，正常負載時輸出電流應維持在額定值範圍內。當輸出電流超過G型機160%額定電流、P型機120%額定電流（F9.06參數設定值）時，主控板立即判定為過流故障，切斷IGBT功率模塊驅動信號，同時輸出故障報警，實現對變頻器功率器件、電機繞組的雙重保護。

關鍵區分要點：SPD990變頻器過流故障分三類場景觸發，E-03僅在穩定恒速階段觸發，加速過程過流報E-01、減速過程過流報E-02，三者觸發階段不同，排查邏輯完全區分，這是定位E-03故障的核心前提。

二、SPD990變頻器E-03故障全維度誘因精準排查

結合工業現場實際運行環境，E-03故障的誘因可歸納為負載側異常、變頻器本體故障、參數設置錯誤、電氣接線與環境幹擾四大類。每類誘因對應明確的故障特征與排查方向，覆蓋100%故障場景：

（一）負載側異常：E-03故障最主要誘因（占比70%以上）

負載是變頻器的直接驅動對象，恒速運行時負載的穩定性直接決定輸出電流大小，負載異常是觸發E-03的核心原因，具體細分如下：

1. 負載突變與機械卡滯

• 流體類負載憋壓：風機、水泵因管道堵塞、閥門未全開、濾網積垢，導致流體阻力驟增，電機負載瞬間翻倍；

• 傳動類負載卡死：傳送帶、輸送機因物料堆積超重、減速機齒輪斷齒、皮帶打滑/斷裂、聯軸器偏心，電機輸出轉矩無法傳遞，負載阻力突變；

• 加工類負載堵轉：機床、紡織機械因加工件卡死、紗線纏繞、模具卡滯，電機出現堵轉趨勢，電流急劇升高。

2. 電機本體硬件故障

• 繞組故障：定子繞組匝間短路、相間短路、接地短路，電機等效電阻減小，電流呈指數級上升；

• 機械故障：電機軸承磨損、轉子掃膛、散熱風扇卡死，轉動阻力大幅增加，電機過載運行；

• 選型與運行故障：普通電機長期低頻運行（低於30Hz），散熱不良導致繞組過熱、絕緣下降，電流異常；

• 多機並聯過載：一台變頻器驅動多台異步電機時，電機總額定電流超過變頻器額定輸出電流的1.1倍，恒速時疊加過載。

（二）變頻器本體故障：硬件異常引發的過流

變頻器自身硬件損壞會導致電流檢測失真、功率輸出異常，觸發E-03故障，屬於硬件類故障，排查難度較高：

1. 功率與機型選型錯誤

SPD990變頻器分G型（恒轉矩負載）、P型（風機水泵平方轉矩負載），兩者過載能力差異極大：G型機支持110%長期過載、150%/5秒瞬時過載；P型機僅支持105%長期過載、150%/1秒瞬時過載。若將P型機用於機床、起重機等恒轉矩負載，或變頻器功率比電機小一檔，恒速運行時必然過載過流。

2. 電流檢測回路故障

霍爾電流傳感器損壞、電流采樣電阻漂移、主控板電流信號處理電路異常，會導致電流檢測值失真，要麽誤報E-03，要麽實際電流超標觸發保護。

3. 功率模塊與散熱故障

IGBT功率模塊輕微擊穿、驅動電路老化，會導致輸出電流波形畸變，有效值升高；變頻器風道積塵堵塞、散熱風扇損壞、散熱器過熱，模塊溫度超過65℃（F9.14閾值），會間接引發過流保護（過熱與過流連鎖觸發）。

4. 主控板故障

主控板程序紊亂、元器件老化，導致電流保護閾值誤判，無規律觸發E-03故障。

（三）參數設置錯誤：軟件配置不當引發的過流

SPD990變頻器參數是控製運行的核心，參數與電機、負載不匹配，是E-03故障的常見軟件誘因：

1. 電機參數未校準

未按電機銘牌輸入F1.01（額定功率）、F1.04（額定電壓）、F1.05（額定電流）等參數，或未執行F1.16電機靜態/動態自學習，變頻器無法精準匹配電機特性，恒速時輸出電流失控。

2. V/F控製參數設置不當

F3.00 V/F曲線選擇錯誤、F3.01轉矩提升值過高，導致低頻轉矩過大，恒速時電流超標；F3.02轉矩提升截止頻率設置不合理，進一步加重電機過載。

3. 限流保護參數設置錯誤

F9.06電流限製水平設置過低（G型＜160%、P型＜120%），正常負載運行也會觸發過流；F9.08（加速電流限製）、F9.09（恒速電流限製）係數設置不當，無法抑製電流波動。

4. 控製方式選擇錯誤

開環電流矢量控製（F0.01=2）對電機參數極度敏感，未做自學習時控製精度下降，電流波動過大觸發E-03。

（四）電氣接線與環境幹擾：隱性誘因易被忽視

1. 輸出接線故障

變頻器U/V/W輸出線相間短路、對地短路、接線端子接觸不良，導致輸出電流瞬間飆升；380V係列輸出線超過100米未加裝輸出電抗器，高次諧波引發漏電流增大，電流異常。

2. 電網與接地問題

電網三相電壓不平衡、電壓波動超過±10%，導致變頻器輸入電壓異常，輸出電流失衡；接地線過長、與大功率設備共地，電磁幹擾引發電流檢測失真。

3. 環境因素幹擾

現場電焊機、大功率變頻器、接觸器產生電磁幹擾；環境溫度超過40℃未降額使用，變頻器元件工作異常，觸發過流保護。

三、SPD990變頻器E-03故障階梯式排查與實操解決方案

針對E-03故障，遵循先易後難、先機械後電氣、先軟件後硬件的原則，製定7步階梯式排查方案，運維人員可直接按步驟落地操作：

步驟1：安全停機與斷電確認（核心安全操作）

變頻器觸發故障後，立即按下STOP/RESET鍵強製停機，嚴禁帶電檢修。按照手冊安全要求，斷開輸入側無熔絲斷路器，等待10分鍾以上，待變頻器內部直流電容完全放電（充電指示燈熄滅）後，再進行拆機、接線檢查，避免觸電、電弧傷人。

步驟2：故障狀態與參數確認

重新上電，不啟動電機，進入變頻器d組監控參數界麵，核查關鍵運行數據：

• d-05：查看故障前輸出電流，確認是否超過變頻器額定電流；

• d-33/d-34：查看散熱器溫度，確認是否超過65℃過熱閾值；

• d-51：確認當前故障類型為E-03，排除其他故障幹擾；

• F0.00：核對G/P機型與負載類型是否匹配。

步驟3：負載側機械與電機排查（優先排查）

1. 機械負載檢查

• 手動盤車測試：斷開電機與負載的聯軸器，手動轉動電機軸，檢查是否卡滯、阻力過大；

• 負載機構清理：清理風機/水泵管道堵塞、傳送帶異物、減速機故障，確保傳動機構順暢；

• 負載匹配驗證：確認負載未超重，風機水泵閥門開度正常，無憋壓、堵轉風險。

2. 電機本體檢測

• 絕緣檢測：用500V兆歐表測量電機繞組對地絕緣電阻，要求≥5MΩ，低於該值說明繞組絕緣損壞；

• 繞組平衡檢測：測量三相繞組直流電阻，三相阻值差值≤5%，否則繞組短路；

• 機械檢測：檢查電機軸承、風扇、轉子，無磨損、掃膛問題；

• 多機並聯校驗：計算電機總額定電流，確保≤變頻器額定輸出電流的1.1倍。

步驟4：變頻器本體硬件檢測

1. 功率與機型複核

核對變頻器型號與電機功率：G型機適配恒轉矩負載，功率與電機一致；P型機適配風機水泵，功率可降一檔。選型錯誤立即更換對應機型。

2. 散熱係統檢修

清理變頻器風道灰塵、更換損壞的散熱風扇，將FE.08風扇控製參數設為1（強製運轉），確保散熱器溫度穩定在40℃以內。

3. 功率模塊與檢測回路檢測

• 用萬用表測量IGBT模塊三相輸出，無短路、擊穿現象；

• 檢查霍爾傳感器接線、主控板電流采樣電路，無鬆動、損壞；

• 硬件損壞直接更換功率模塊、主控板，或返廠維修。

步驟5：變頻器參數校準與優化（軟件修複核心）

1. 電機參數精準設置

進入F1組電機參數，嚴格按照電機銘牌錄入：

• F1.01（電機額定功率）、F1.02（額定頻率）、F1.03（額定轉速）、F1.04（額定電壓）、F1.05（額定電流）；

• 設置F1.16=1（靜態調諧），電機空載執行參數自學習，獲取精準電機特性參數。

2. V/F與控製參數優化

• F0.01控製方式：負載要求低時設為0（普通V/F控製），降低控製敏感度；

• F3.00 V/F曲線：風機水泵設為4（平方曲線），恒轉矩負載設為0（線性曲線）；

• F3.01轉矩提升：設為0.0%（自動提升），避免手動提升過高導致過載；

• F9.06電流限製水平：G型設為160%，P型設為120%，恢複出廠限流值。

3. 保護參數恢複默認

F9.08加速電流限製係數、F9.09恒速電流限製設為出廠值，開啟自動限流功能。

步驟6：電氣接線與環境整改

1. 輸出接線整改

• 緊固U/V/W接線端子，確保無鬆動、短路，嚴禁在輸出側安裝電容、浪湧吸收器；

• 輸出線超過100米時，加裝輸出交流電抗器，降低諧波漏電流；

• 動力線與控製線分開布線，控製線采用屏蔽線，單端接地。

2. 接地與電網優化

• 變頻器接地端子采用獨立一點接地，接地線長度≤2米，避免與電焊機、大功率電機共地；

• 電網電壓波動大時，加裝輸入電抗器、穩壓器，穩定輸入電壓。

步驟7：空載與帶載試運行驗證

1. 空載試運行

斷開負載，啟動變頻器，恒速運行10分鍾，查看輸出電流正常，無E-03故障；

2. 帶載試運行

連接負載，逐步升高頻率，恒速運行30分鍾，監控輸出電流穩定，故障徹底解決。

四、SPD990變頻器E-03故障典型工業案例分析

案例1：風機負載堵塞引發E-03故障

某工廠車間SPD990-5.5KW/P型變頻器驅動離心風機，運行中頻繁報E-03。排查：手動盤車風機軸阻力極大，拆開風機進風口發現大量雜物堵塞，風機憋壓過載。解決：清理雜物，潤滑風機軸承，重啟變頻器後，恒速運行電流穩定在額定值，故障永久消除。

案例2：電機參數未自學習引發E-03故障

某生產線SPD990-7.5KW/G型變頻器更換電機後，恒速階段頻繁報E-03。排查：變頻器未錄入新電機銘牌參數，未執行電機自學習，控製參數與電機不匹配。解決：錄入新電機額定參數，執行靜態自學習，優化V/F曲線，故障立即消失。

案例3：變頻器選型錯誤引發E-03故障

某機床設備使用SPD990-11KW/P型變頻器（風機水泵型）驅動恒轉矩機床主軸，恒速運行頻繁過流。排查：P型機過載能力不足，無法適配恒轉矩負載的高轉矩需求。解決：更換為G型11KW變頻器，匹配負載特性，故障徹底解決。

五、SPD990變頻器E-03故障長期預防措施

1. 負載定期維護
   每周檢查機械傳動機構，清理異物、潤滑軸承、緊固連接件；每月檢測電機絕緣、繞組電阻，確保電機運行狀態正常。

2. 規範選型與參數設置
   嚴格按照負載類型選擇G/P型機，變頻器功率≥電機功率；首次上電必須錄入電機銘牌參數、執行自學習，禁止隨意修改限流、轉矩參數。

3. 變頻器日常巡檢
   每日檢查散熱風扇、風道溫度，清理灰塵；每月檢測接線端子、接地、輸出線，無鬆動、短路、老化問題。

4. 電氣環境優化
   加裝輸入/輸出電抗器，抑製電網諧波與輸出漏電流；規範布線與接地，減少電磁幹擾；控製環境溫度在-10~40℃，濕度≤90%，高溫環境強製散熱。

結語

上海人民電器SPD990變頻器E-03恒速運行過流故障，並非單一硬件或軟件問題，而是負載、變頻器、參數、環境四大因素共同作用的結果。運維人員隻需牢牢把握“僅恒速階段觸發”的核心特征，遵循“先易後難、先機械後電氣、先軟件後硬件”的排查邏輯，即可快速定位誘因、精準解決故障。

同時，通過規範選型、參數校準、日常維護、環境優化等預防措施，可從根源上降低E-03故障的觸發概率，保障SPD990變頻器與電機係統長期穩定運行，為工業自動化產線的連續生產提供可靠支撐。

在實際運維中，E-03故障90%以上可通過負載清理、電機參數校準、接線緊固等簡易操作解決，僅少數硬件損壞案例需要更換配件。掌握本文的排查與修複方法，可大幅縮短故障處理時間，降低設備維修成本，提升工控設備運行效率。
