在精密磁場測量設備維修中，最棘手的故障往往不是“完全不開機”，也不是“完全沒有任何顯示”，而是那類表麵上看起來功能尚在、實際上核心測量鏈已經失效的隱蔽性故障。Lake Shore 475 DSP Gaussmeter 這類儀器正屬於這種情況：主機能上電，屏幕正常，按鍵有效，甚至還能讀到探頭序列號，但在真正用磁鐵靠近探頭時，DC 模式下讀數幾乎沒有有效變化，隻剩尾數跳動，嚴重影響診斷判斷。
本文圍繞一台 Lake Shore 475 高斯計的真實維修過程，對其故障現象、探頭接口邏輯、主機激勵鏈、前端檢測鏈、關鍵芯片作用、誤判風險、逐步排查策略以及最終修複結果進行係統梳理，力求形成一篇可供第三方技術人員直接參考的原創性維修分析文章。本文重點不是泛泛講高斯計原理，而是從“如何一步一步把故障縮小到真正有問題的那一級”出發，給出完整邏輯鏈條。
一、故障現象概述：主機能識別探頭，但測量基本失效
該機最初的表麵現象並不是完全癱瘓，而是處於一種非常容易誤導維修人員的狀態：
主機能夠正常開機，顯示正常。
麵板操作有效，能夠切換模式、單位、量程等。

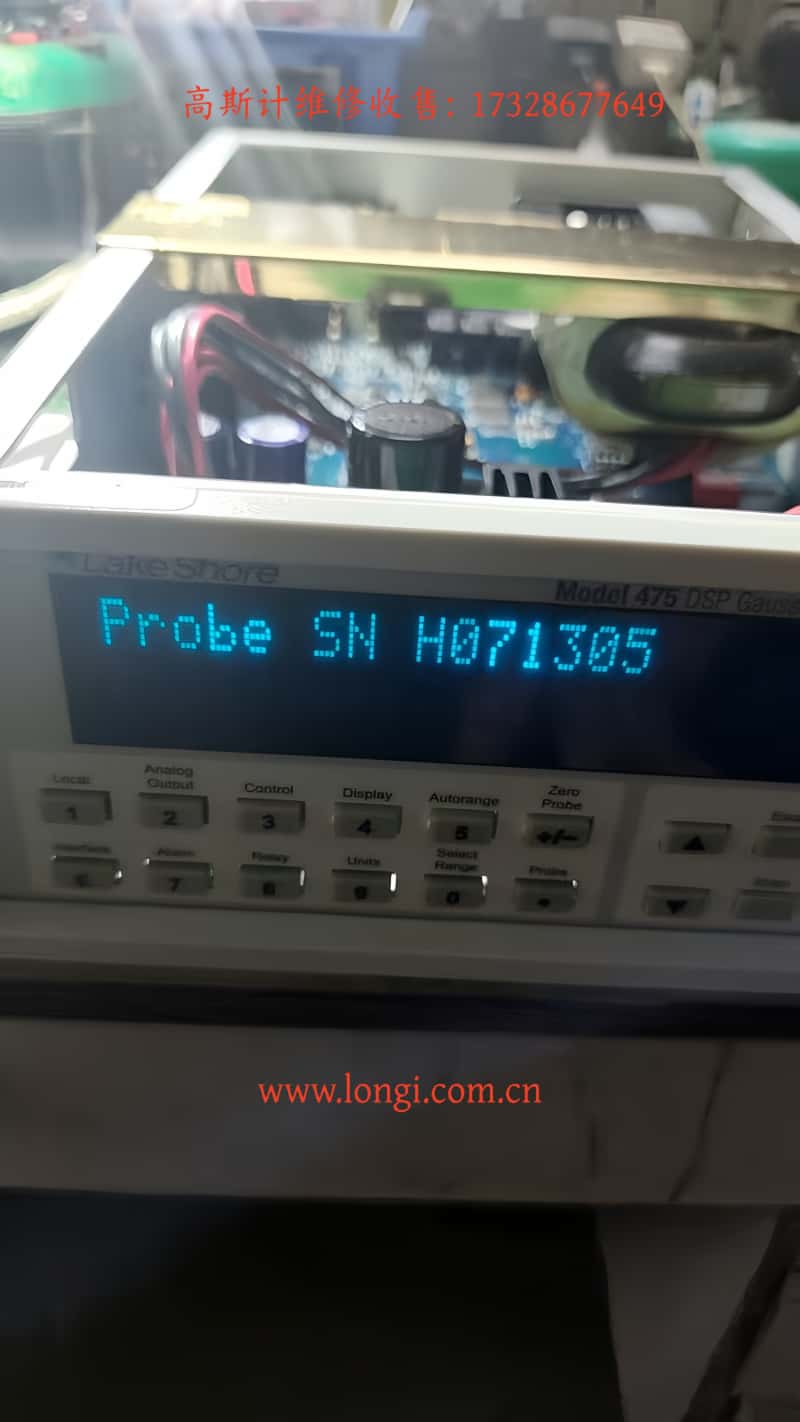

按 Probe 鍵，可以顯示探頭序列號，說明探頭識別鏈並未完全失效。
但把儀器切換到 DC 模式後，用強磁靠近或劃過探頭，讀數基本沒有明顯變化，隻在零點附近出現一些尾數抖動。
早期在 Peak 模式下，快速用磁鐵劃過探頭，有時能捕捉到一定變化，但在 DC 模式下卻幾乎無有效響應。
這類現象非常具有迷惑性。因為如果隻看“能讀到 Probe SN”，很容易誤以為探頭和主機之間的通信沒有問題、主機主鏈路也大體正常；但如果隻看“磁鐵靠近探頭沒有響應”，又會懷疑探頭本體損壞。實際上，這兩者都隻抓住了問題的一部分。
最終證明，這不是單純的探頭壞，也不是單純的 EEPROM 識別問題，而是主機內部的 Hall 激勵伺服鏈異常，導致探頭雖被識別，卻沒有建立正確的 Hall 電流激勵和測量閉環。
二、為什麽這類故障容易被誤判
這類 Lake Shore 475 的故障在維修中有三個典型誤判方向。
1. 誤判為探頭壞
因為用戶最直接看到的是“磁鐵碰探頭沒反應”。如果沒有別的參考機，很容易直接判定 Hall 探頭損壞。但本案例中，探頭已經用另一台 475 主機驗證過，證明探頭本體可正常工作，因此故障必須在主機。
2. 誤判為 EEPROM 或探頭識別鏈問題
探頭小板上帶有 24C16 一類存儲器，確實會讓人自然聯想到“探頭參數讀錯導致不能測量”。但實際排查發現，主機可以穩定讀出 Probe SN，這說明探頭識別鏈基本沒問題。識別鏈正常，並不等於測量鏈正常。
3. 誤判為前端霍爾信號放大鏈壞
因為藍黃兩根線對應的 Hall 電壓信號很微弱，確實會進入低噪聲前置運放，如 LT1028 一類器件，所以初期也容易懷疑“霍爾信號鏈斷了”。但如果激勵電流鏈沒有建立，前端霍爾信號鏈就算完全健康，也拿不到正常的 Hall 電壓，自然表現為幾乎無響應。因此必須先判斷激勵是否存在，再談信號放大。
三、探頭接口的關鍵邏輯：必須把 Hall 電流對和 Hall 電壓對區分開
排查的第一個轉折點，是把探頭接口六根線的物理意義真正分清楚。
在 Hall 探頭中，通常存在兩組最重要的電氣端：
Hall 控製電流端（Ic+ / Ic−）
Hall 電壓輸出端（VH+ / VH−）
這兩組線在直流電阻上都可能很低，因此不能單憑“量到低阻”就判斷哪組是激勵對，哪組是采樣對。必須結合主機內部追線關係來判斷。
本案最終通過接口定義、主機板追線以及手冊原理圖對應，確認如下關係：
紅線 / 插座 8腳 = Ic+
綠線 / 插座 15腳 = Ic−
藍線 / 插座 1腳 = VH+
黃線 / 插座 9腳 = VH−
這個結論非常重要。因為它決定了後麵整個排查方向：
紅綠是 Hall 電流激勵回路
藍黃是 Hall 電壓采樣回路
如果一開始把藍黃當成激勵線去找 5kHz 方波，就會在錯誤方向上浪費大量時間。
四、DC 模式和 Peak 模式的根本區別：故障判斷的核心參照
Lake Shore 475 的一個關鍵點在於，不同工作模式下，對 Hall 探頭的激勵方式本來就不同。
正常情況下：
這意味著，維修時如果在同一個激勵節點上觀察兩種模式，卻發現它們沒有任何本質差別，那幾乎就可以肯定：主機內部的模式切換或激勵伺服環有問題。
本案中，早期無論怎麽切模式，在關鍵激勵鏈節點上都看不到應有的“DC 模式方波、Peak 模式直流”這種區別，反而總是看到一個異常的高電平平台，或者 AC 耦合下的低頻鋸齒。這就是判斷主機內部激勵伺服環失常的重要依據。
五、探頭“可識別”為什麽不等於“可測量”
很多維修人員容易把“讀到 Probe SN”當成“探頭整體正常通訊”。但這個邏輯並不成立。
探頭識別鏈和探頭測量鏈是兩回事：
探頭識別鏈依賴：
存儲芯片
數據線
時鍾線
VCC/GND 等數字相關線路
探頭測量鏈依賴：
Hall 電流激勵是否建立
Hall 電壓采樣是否有效
激勵伺服閉環是否正常
前端放大和後級解調是否正確
本案中，Probe SN 能正常顯示，說明識別鏈通；但 DC 模式幾乎無響應，說明測量鏈不通。維修中必須把這兩者分開，不然會一直在“為什麽既能識別又不能測”的表象裏打轉。
六、板級追線：真正有價值的不是猜芯片，而是先搞清楚誰在驅動誰
後續排查的關鍵，不在於一開始就盲目更換芯片，而在於先把主機內激勵環的拓撲關係搞清楚。
1. LT1028 的作用：前端低噪聲信號放大

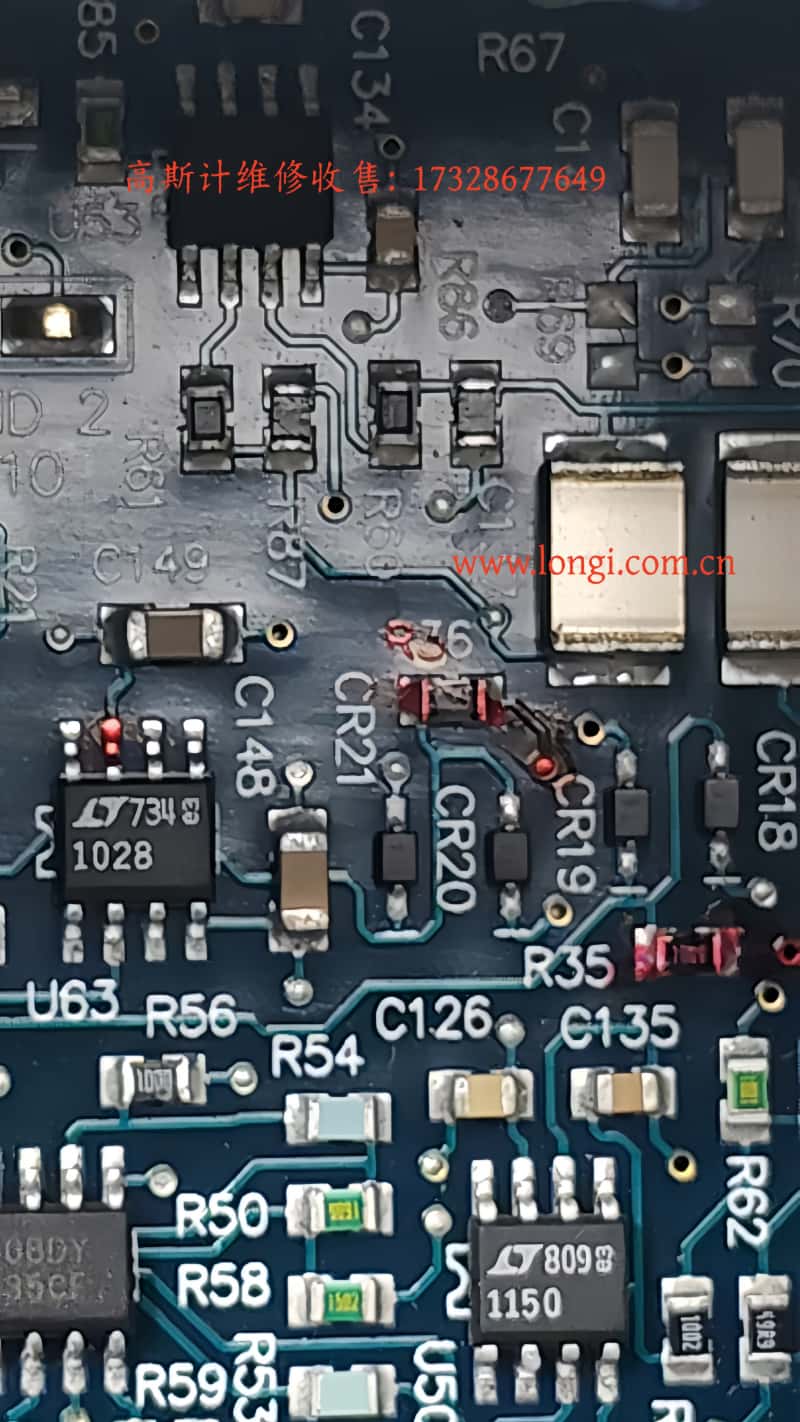

藍黃 Hall 電壓線各經過約 100Ω 電阻送入 LT1028 輸入，這很明顯是微弱信號前級，不可能是 100mA Hall 激勵輸出。因此 LT1028 一側屬於Hall 電壓檢測鏈，不是主故障優先方向。
2. LT1010 的作用：電流緩衝/輸出級
LT1010 是高速大電流緩衝器，它更適合承擔“把控製級的命令變成實際驅動電流”的角色。它不是單純濾波器，而是激勵鏈中極可能的輸出執行級。
3. AMP03 的作用：差分檢測 / Sense / 反饋環核心
AMP03 並不是普通單運放，而是精密單位增益差分放大器。其 5腳是 SENSE，6腳是 OUTPUT，1腳是 REFERENCE。它參與了激勵環中的檢測、參考和反饋。
4. OPA602 的作用：前級誤差放大 / 控製參考生成
OPA602 的 6腳輸出與 AMP03 的 1腳 Reference 相連，說明 OPA602 參與生成或調節激勵控製參考。後來進一步追線發現，OPA602 的輸入腳並不是漂浮的，而是通過電阻、二極管與 Ic+ 回路中的節點耦合，說明它並非簡單外部控製器，而是整個伺服環中的一部分。

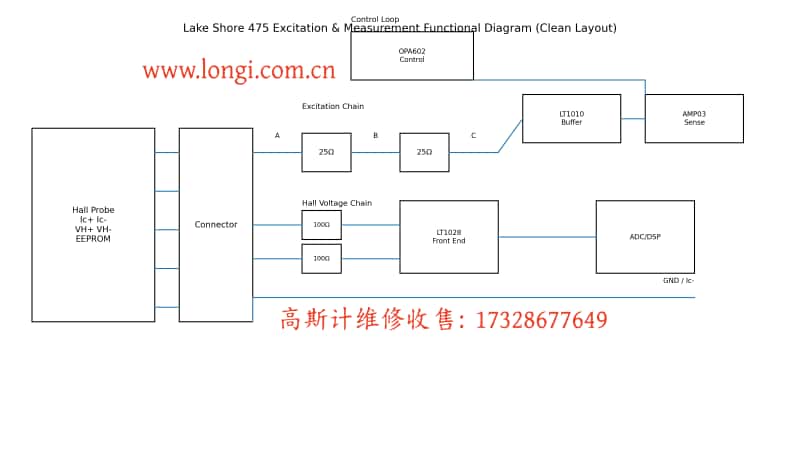

七、A/B/C/D 四點法：把複雜電路化成可驗證的電位分布問題
為了把複雜的激勵鏈簡化成可操作的測試邏輯，後續將 Ic 激勵鏈抽象成四個點：
A點：紅線 Ic+ 探頭端
B點：左側 25Ω 電阻組與右側 25Ω 電阻組之間的中點
C點：右側 25Ω 電阻組後的節點，連 LT1010 5腳 與 AMP03 5腳
D點：綠線 Ic− / AMP03 2腳 / GND
斷電測得：
A-B = 25Ω
B-C = 25Ω
A-C = 50Ω
這說明板上這兩組電阻關係完全正常，A/B/C 確實是三個不同節點，而不是誤判的同一點。這一步很重要，因為隻有先確認這三個點電氣上真的是不同節點，後麵的電位分析才有意義。
八、為什麽“三點都 13.6V”就是嚴重異常
上電後測得：
A = 13.6V
B = 13.6V
C = 13.6V
D = 0V
這意味著整條 Ic+ 母線——從探頭激勵輸出端到驅動節點——被整體抬到了一個接近相同的高電平平台。
如果激勵鏈正常，A、B、C 之間隔著 25Ω + 25Ω 電阻，就不可能完全沒有壓差。
既然三點都一樣，說明當時整條線根本沒有建立正常的電流梯度，而是被某個源頭整體拉高。
這一步的價值在於，它把問題從“是哪一組電阻掉壓不對”變成了“是誰把整條 Ic+ 母線一起拉高了”。
九、為什麽一開始不能直接判斷是 OPA602 的鍋
早期有一個很自然的猜測：OPA602 6腳通過 AMP03 1腳 這一支路把整條線拉高。
於是做了一個隔離實驗：
這說明兩件事：
第一，OPA602 6腳 這一路不是把 A/B/C 拉高的唯一源頭
因為斷開後高位仍然存在。
第二，這一路又確實參與了係統對探頭有效性的判定
因為斷開後主機直接提示探頭無效。
因此，OPA602→AMP03 1腳 這一支路並不是主激勵高位平台的首發來源，但又是探頭工作條件建立的一部分。它屬於重要支路，但不是最終源頭。
十、真正的決定性實驗：斷開 LT1010 5腳 到 C 點
後來做了更關鍵的一步：
先恢複 OPA602 6腳 → AMP03 1腳，保證係統不再報 Invalid Probe。
再斷開 LT1010 5腳 → C點 的連接。
然後重新測 A/B/C。
結果是：
A = 0V
B = 0V
C = 0V
儀器再次無法建立正常探頭狀態
這個結果幾乎可以說是決定性的。
它說明：
把 A/B/C 這條 Ic+ 母線整體拉高的主源頭，就在 LT1010 5腳 這一側。
因為一旦把 LT1010 5腳與 C 點斷開：
這已經不是“間接影響”，而是直接證明：
LT1010 5腳這一側是高位平台的主要供給源。
十一、再做一刀：在 5腳已斷開的條件下，量 LT1010 各腳電壓
為了繼續判斷 LT1010 是“被前級帶高”還是“自己輸出異常”，在斷開 LT1010 5腳→C點 的前提下，又測了 LT1010 對地電壓：
1腳 = 5.8V
2腳 = +15V
3腳 = -15V
4腳 = 14V
5腳 = 13.3V
這組數據的意義非常大。
如果 LT1010 正常，作為緩衝/驅動器件，其輸出腳不應在：
輸入隻有 5.8V
而輸出卻自己跑到 13.3V
並且此時 5腳已經和 C 點斷開，外部母線已不能再把 5腳反向拖高。
所以這一結果非常接近實錘：
結論
LT1010 本體高度異常，其輸出級處於錯誤高位。
十二、OPA602 為什麽也一起換了，而且結果合理
雖然從最終定位上看，LT1010 是最核心的問題之一，但 OPA602 也一起更換是合理的，原因有三：
1. OPA602 本身就在激勵伺服前級中
它的輸入、輸出都參與了整個伺服環。即使不是首發壞件，在長期異常偏置和異常閉環下，也可能被拖出問題。
2. OPA602 輸入腳曾長期在異常高位
2腳、3腳、6腳都在 13.6V 一帶，這說明它長期在錯誤工作點附近運行。
3. 維修策略上，前後級關聯強時同步更換可提高一次修複成功率
尤其是在手頭有配件、拆裝成本高、重複返工代價大時，對相互耦合很深的核心器件同時更換，是有現實意義的。
本案最終實踐也證明：
更換 LT1010 和 OPA602 後，DC 模式明顯恢複響應。
十三、更換後結果：DC 模式下磁鐵靠近探頭明顯響應
更換 LT1010 和 OPA602 後，再用磁鐵去碰探頭，在 DC 模式 下已經出現了明顯的讀數響應。
這和故障初期“無論有沒有磁鐵都隻是零點尾數抖動”相比，已經是本質性的改善。
這說明：
Hall 激勵電流鏈重新建立
Hall 電壓輸出被重新激發
前端放大鏈重新拿到有效信號
主機 DC 模式的測量主鏈路基本恢複
從邏輯上講，這已經足以說明之前故障的主核心區，確實就在 LT1010 / OPA602 所在的激勵伺服鏈。
十四、為什麽“明顯有響應”不等於“徹底校準完成”
從維修角度，恢複明顯響應已經是大勝利，但從交付角度，還不能立刻宣布“完全結束”，還需要做幾項收尾確認：
1. 零點穩定性
重新做 Zero Probe，看靜止時零點是否穩定，漂移是否明顯減小。
2. 極性翻轉
用磁鐵兩麵分別靠近探頭，看讀數是否能正確出現正負方向變化。
3. 距離跟隨性
不要隻“碰一下”，而要讓磁鐵緩慢靠近和遠離，看讀數能否連續變化。
4. Peak 模式複測
既然 DC 模式恢複了，也應該檢查 Peak 模式是否恢複正常峰值捕捉。
隻有在這些測試也都通過後，才能更有把握地說這台機子已具備交付條件。
十五、本案最值得第三方借鑒的維修經驗
經驗一：識別鏈和測量鏈必須分開
能讀到 Probe SN，不代表測量鏈正常。
經驗二：先分清 Ic 對和 VH 對
紅綠是 Hall 激勵電流對，藍黃是 Hall 電壓對，不能混淆。
經驗三：遇到複雜環路，先做“節點電位法”
把複雜電路簡化成 A/B/C/D 幾個點，再看電位和阻值關係，比盲目換件更有效。
經驗四：斷開支路看平台是否消失，是判斷主源頭的有效辦法
斷 OPA602→AMP03 1腳後高位仍在，說明它不是唯一源頭；
斷 LT1010 5腳→C點後高位立刻消失，說明它就是主源頭所在側。
經驗五：輸出節點在脫離外部負載後仍異常高位，芯片本體嫌疑大增
這一步對 LT1010 的判定起了決定性作用。
經驗六：不要隻看單個芯片，要看整個伺服環
LT1010、OPA602、AMP03 是一整條激勵控製鏈，不能孤立理解。
十六、結論：本案的真正故障核心是什麽
綜合全部排查結果，可以形成一個相對清晰的結論：
這台 Lake Shore 475 DSP 高斯計的故障，並不是探頭 EEPROM 識別錯誤，也不是探頭插頭接觸不良，更不是單純的 Hall 電壓放大前級損壞，而是主機內部 Hall 激勵伺服環異常。在該伺服環中，LT1010 輸出級發生錯誤高位輸出，OPA602 所在的前級控製環也處於異常工作狀態，共同導致：
最終通過更換 LT1010 和 OPA602，主機恢複了 DC 模式對外部磁場的明顯響應，說明故障定位方向是正確的。
十七、對第三方技術人員的建議
如果今後再遇到 Lake Shore 475 或類似 Hall 高斯計出現以下症狀：
主機能識別探頭
Probe SN 可讀
DC 模式幾乎無響應
Peak 模式偶爾有點變化
激勵鏈測不到正常模式切換
Ic+ 母線整體被拉高
那麽請不要一開始就盯著探頭 EEPROM，也不要急著判探頭壞。
正確順序應當是：
確認探頭在別機上是否正常
區分紅綠激勵鏈與藍黃信號鏈
用節點法測 Ic+ 驅動母線
確認 A/B/C 是否整體被抬高
通過支路隔離判斷誰在頂高母線
在斷開輸出後的條件下，看驅動器件輸出是否仍異常
最後再決定更換 LT1010、OPA602 或其他核心件
這套方法的價值，不隻適用於本案，也適用於大量“多運放、多反饋、帶探頭識別和模擬前端”的精密儀器維修場景。
