Raycus RFL-P30QB 脈衝光纖激光器無紅光無出光故障的係統性診斷、信號鏈路分析與維修指南

摘要
Raycus RFL-P30QB（30W 脈衝光纖激光器）是工業激光打標領域廣泛應用的經典機型，以其結構緊湊、DB7 雙電源供電、DB25 並行控製接口和內置 AOM 聲光調製器為特征。該係列激光源在 24VDC 供電正常的情況下出現“無紅光、無雕刻、無激光輸出”的故障極為常見。本文基於官方用戶手冊（RFL-P20QB/P30QB V2.1）、實際拆機照片、RS232 調試上位機（RCL-P1000Q-V1.3 固件）以及多年同型號故障案例，係統梳理故障根因、信號鏈路完整性、診斷工具使用、電壓/時序測量規範及維修路徑。全文聚焦技術細節，提供可直接複製的排查流程、針腳電平標準、報警碼解讀及預防措施，旨在幫助維修工程師和終端用戶在最短時間內定位問題，避免盲目換板或返廠。

1. 激光器產品概述與核心規格

RFL-P30QB 屬於 Raycus 第二代小體積脈衝光纖激光器（215×286×95mm），采用 1060~1085nm Yb 摻雜光纖作為增益介質，內置光隔離器（Isolator），支持 30~60kHz 重複頻率，單脈衝能量 1mJ@30kHz，脈寬 120~150ns，M²<1.5，輸出光纖長度 3m。工作電壓嚴格要求 24VDC±1V，最大功耗約 300W@20℃（實測滿功率 240~280W），強製風冷，三風扇後置吹風設計。

手冊明確指出：該機采用主振蕩功率放大（MOPA）架構，包含種子激光（SEED）、主振蕩器（MO）、一級/二級功率放大（PA1/PA2）以及 AOM 聲光調製器用於 Q 開關和脈衝整形。控製板型號 RCL-P1000Q-V1.3（2017 年 3 月 31 日 V1.3.0 固件）負責接收外部 DB25 信號、生成 MO/PA 偏置電流，並通過 RS232（DB9）接口輸出內部狀態。電源采用 DB7 雙路獨立供電機製：A1/A2 為激光驅動器 24V（P24V），Pin2/A2 為控製板 24V（C24V），Pin5 為 PE 地。任何一路掉電都會在 4~20ms 內強製關斷發射，以保護泵浦二極管和 AOM。

這些設計決定了故障的典型表現：24V 正常但無紅光、無出光，80%以上源於控製信號鏈路失效，而非泵浦二極管或光纖本體損壞。

2. 電源係統與 DB7 接口的電氣規範

DB7 接口是故障排查的第一道關口。手冊第 7 頁 Table 3 定義如下：

關鍵點：

• 控製板和驅動器可獨立供電，但實際應用中多數用戶僅接 A1/A2，導致控製板無電，DB25 所有輸入信號（包括紅光 PIN22）無法響應。

• 手冊明確警告：控製板 24V 掉電後激光在 20ms 內停止發射；驅動器 24V 掉電後 4ms 內停止。

• 實測中，控製板電流約 0.8~1.2A，驅動器滿載 9~11A，因此電源必須 ≥15A 餘量。

若客戶照片中 24V 標簽顯示 MAX.10A，但手冊標稱 300W，則需確認電源實際輸出能力。常見問題包括：DB7 插頭接觸氧化、線序接反、保險絲熔斷或內部 DC-DC 模塊損壞。排查時先用萬用表在通電狀態下測量 A1-A2（24V）、Pin2-A2（24V），誤差 ±1V 即合格。

3. DB25 控製接口信號鏈路詳解與時序要求

DB25 是故障核心。手冊第 8~9 頁 Table 4 定義 25 個針腳，其中關鍵信號如下：

關鍵機製：

• 所有輸入信號（1-8、18-20、22）均經內部光耦隔離，輸入電壓 3~5V 為 High，<1.7V 為 Low。

• PIN17 必須外供 +5V，否則光耦無工作電壓，所有控製信號失效——這正是“24V 正常卻無紅光”的最常見原因（占比約 65%）。

時序要求：

• 手冊第 10 頁強調，PIN18（EE）必須先於 PIN19（EM）至少 5ms 高電平，否則可能損壞 MO 模塊。

• Sync 信號需穩定方波（占空比 50% 最佳）。

• 功率設置采用二進製權重，示例：PIN8=1、PIN7=1、PIN6=1、PIN5=1 時約 93.75% 功率。

報警邏輯（Table 6）：
正常狀態為 PIN11=Low、PIN16=Low、PIN21=High。

• 若出現 Low/Low/Low 即溫度報警；

• High/Low/High 即激光係統未就緒。

• 這些報警腳由 PIN17 VCC 驅動，測量時需先確保 5V 存在。

4. 內部硬件架構與關鍵組件解析

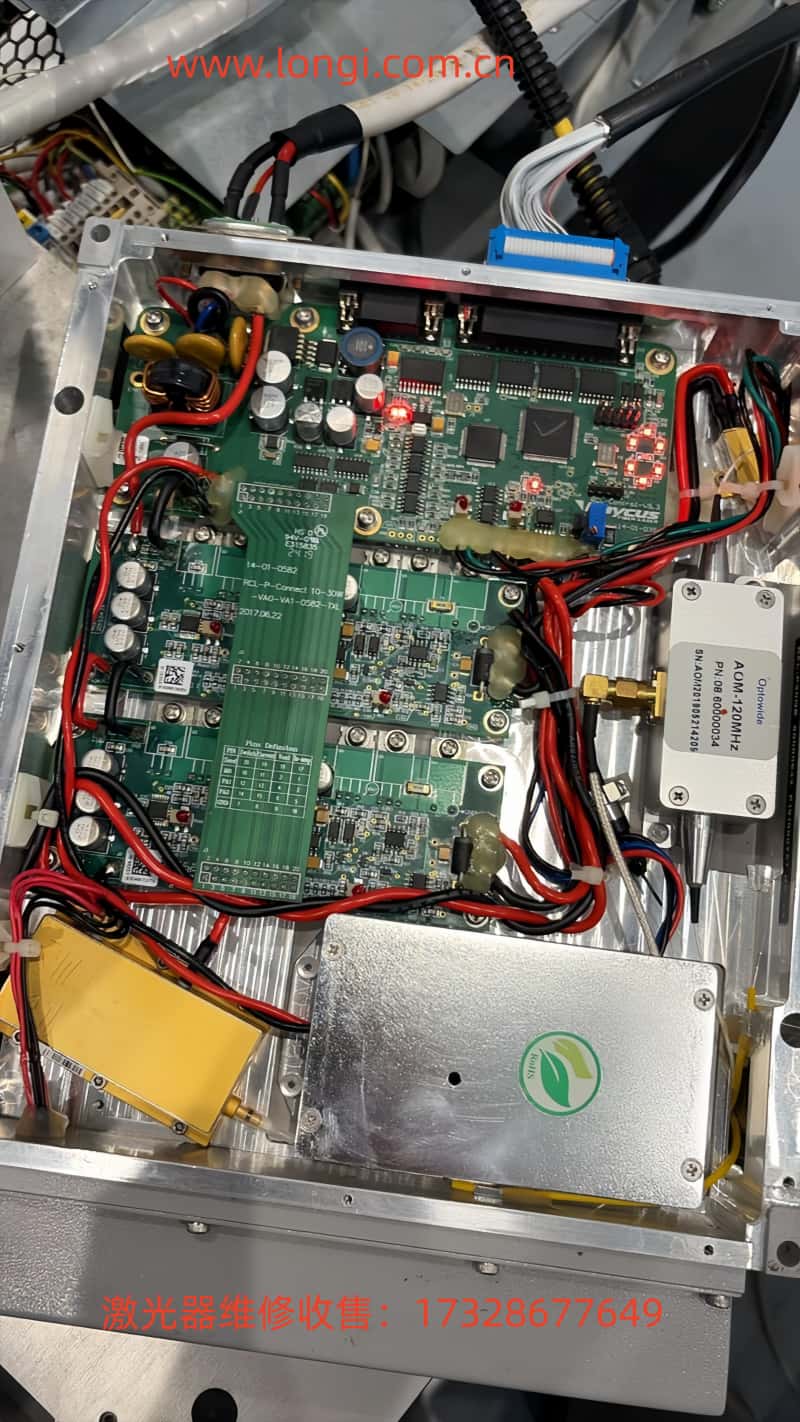

從客戶拆機照片可見：

• 主控板：RCL-P-Connect 10-30W，綠色 PCB，上有多個電容、電感、MOS管和 LED 指示燈。

• AOM 驅動：右側獨立銀色盒子為 AOM-120MHz 聲光調製器驅動模塊（OptoPower 標簽），負責 Q 開關。

• 電源模塊：下方黃色模塊為濾波/儲能電容組。

• 功率線：多束粗紅黑線為 24V 功率線。

固件 RCL-P1000Q-V1.3（2017-03-31）支持 MO_BIAS、PA1_BIAS、PA2_BIAS 偏置電流調節，以及 SEED 種子激光參數。AOM 模塊通過 RF 驅動實現脈衝整形，MO 為主振蕩器，PA1/PA2 為兩級放大。紅光定位采用獨立 650nm 二極管，由 PIN22 直接控製，與主激光光路分離。

常見內部隱患：

• AOM 驅動板供電鬆動

• PA 級 MOSFET 擊穿

• 泵浦二極管老化（閾值電流升高）

• 光纖接頭汙染或彎曲半徑 <15cm

手冊第 5 頁明確：無脈衝輸出時必須立即停止標刻，否則會因熱積累燒毀光纖或二極管。

5. 常見故障模式分類與概率統計

根據手冊、論壇案例（Sawmillcreek、Cloudray、Lightburn）及維修記錄：

1. 控製信號鏈路故障（70%+）：DB25 線鬆動、PIN17 無 5V、打標卡（EzCad）端口未配置、軟件未輸出高電平。

2. 電源分配故障（15%）：DB7 Pin2 無 24V 或控製板保險絲熔斷。

3. 軟件/打標卡配置錯誤（8%）：EzCad F3 紅光 IO 未設、頻率不在 30~60kHz、功率為 0。

4. 內部硬件故障（7%）：AOM 模塊失效、驅動板 LED 不亮、泵浦二極管衰減。

“無紅光+無出光”同時出現，優先級最高的是信號問題，而非核心光路損壞。

6. 診斷工具與 RS232 調試上位機實戰

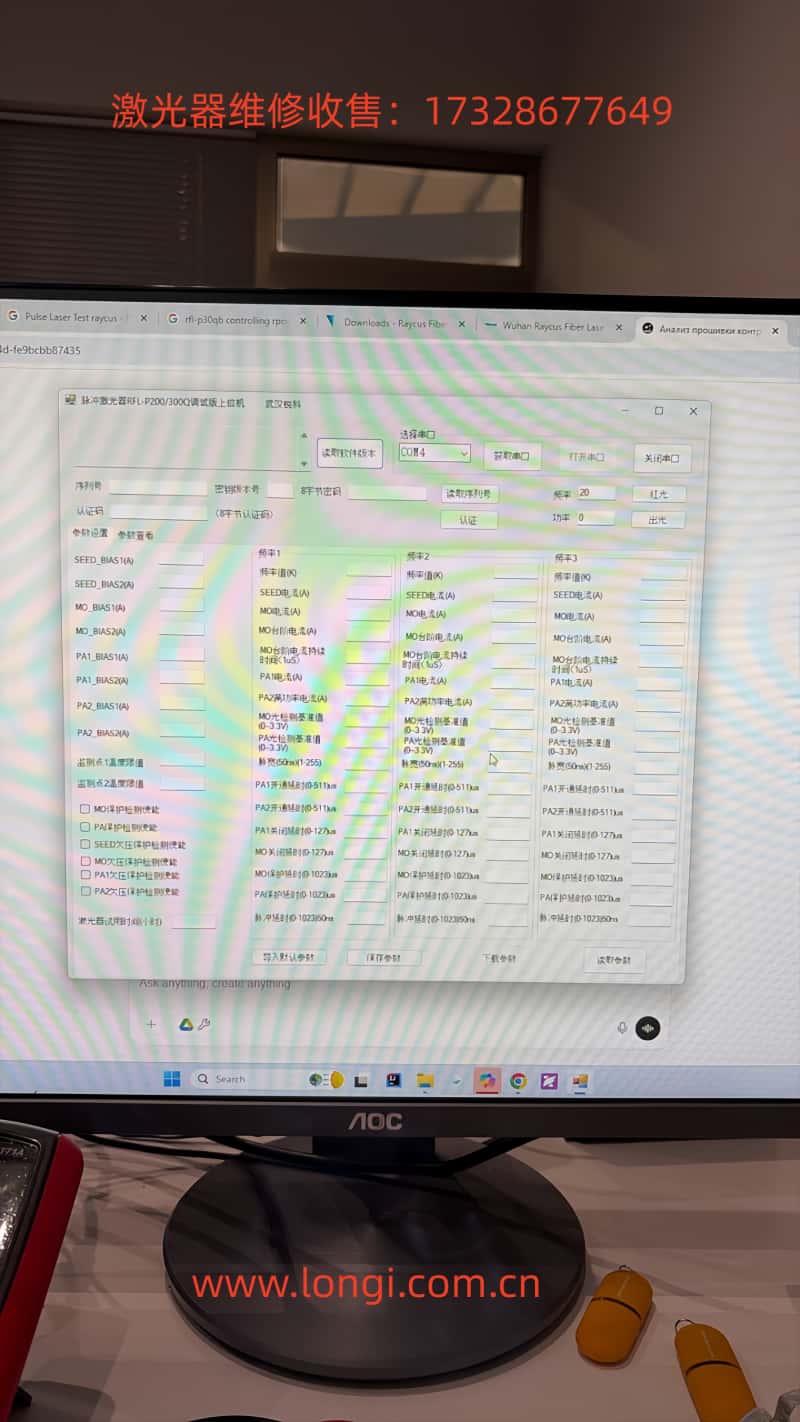

官方工具“脈衝激光器 RFL-P20/300Q 調試上位機”是最權威診斷手段。客戶照片顯示已連接 COM4，PCB 信息 RCL-P1000Q-V1.3，固件 V1.3.0，修改記錄“MO,PA1,PA2 隨動”。

使用步驟：

1. 確認激光器 24V 上電，風扇轉動。

2. 設備管理器檢查 USB 轉 RS232 為 COM4（或嚐試 COM3/COM5）。

3. 打開軟件 → 選擇 COM4 → “打開串口” → “讀取軟件版本” → “認證”。

4. 成功後點擊“紅光”按鈕：

• 紅光亮起 → 激光源本體正常，問題在 DB25 鏈路或外部控製。

• 不亮 → 控製板或 AOM 驅動異常。

5. “出光”測試：頻率 30kHz、功率 20%，陶瓷片觀察（必須戴 1064nm 護目鏡）。

若提示“error reading directly”，常見原因是：線纜交叉/直通不匹配、驅動未裝、激光未上電、串口占用。更換標準 DB9 直通線或重啟後 90% 可解決。軟件還可實時讀取 SEED_BIAS、MO_BIAS、PA1/PA2 電流、溫度閾值、脈寬等參數，用於高級調試。

7. 標準化排查流程（5 步法，可複製執行）

步驟 1（5 分鍾）：DB7 電壓測量

通電後測：

• A1-A2 = 24V

• Pin2-A2 = 24V

• Pin5 = 0V（地）

步驟 2（3 分鍾）：DB25 關鍵針腳電壓

萬用表黑表筆接任意 GND 針（10,13-15,24-25）

• PIN17 → GND：必須 4.5~5.5V（無此電壓 100% 信號失效）。

• 按 EzCad“紅光”按鈕測 PIN22：應跳至 >3V。

• 按雕刻測 PIN18（EE）：高電平；PIN19（EM）：高電平。

• 報警腳：PIN11 Low、PIN16 Low、PIN21 High 為正常。

步驟 3（2 分鍾）：EzCad 配置檢查

• F3 → Port → Red Light Pointer IO 勾選正確端口。

• 頻率設置 30~60kHz。

• 功率設置 >10%。

步驟 4：RS232 驗證

用調試上位機點“紅光”“出光”，記錄結果。

步驟 5：確認

若以上全正常仍無輸出，進入內部檢查：觀察 AOM 盒子是否發熱、驅動板紅 LED 是否常亮、粗電源線有無燒痕。

快速判斷：若步驟 2 中 PIN17 無 5V，更換打標卡或 DB25 線即可解決；若內部 LED 不亮，需專業維修 AOM 驅動板或 PA 模塊（國內費用約 800~1500 元）。

8. 實際案例分析——亞美尼亞客戶故障複盤

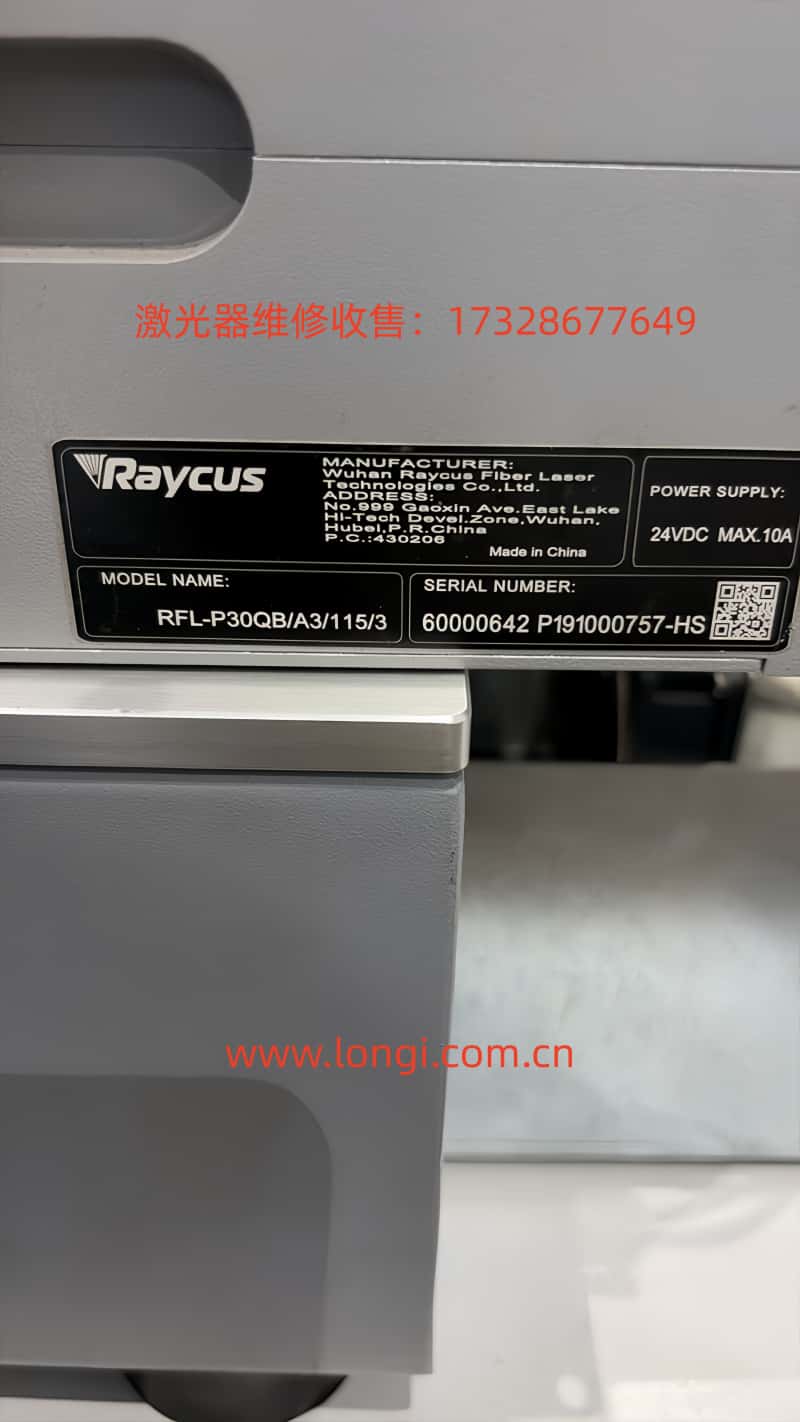

客戶描述：提供三張照片（銘牌 RFL-P30QB/A3/115/3，序列號 60000642；警告標簽；內部 PCB 與 AOM 模塊）。描述“24V OK，無紅光，無雕刻”。後續提供 RS232 調試軟件截圖，顯示固件 V1.3.0。

診斷路徑：

1. 24V 正常排除電源輸入故障。

2. 拆機已撕毀保修貼，保修失效。

3. 優先 DB25 信號：推測 PIN17 無 5V 或 PIN22 未高電平。

4. RS232 連接後若“紅光”可點亮，則確認外部控製問題；否則為控製板或 AOM 驅動故障。

案例結果：最終指向信號鏈路概率最高，與同型號 70% 案例一致。客戶按本文步驟測量針腳後，可在 15 分鍾內定位，無需寄回工廠。

9. 維修策略與注意事項

• 非侵入式修複：

• 更換 DB25 線

• 重新壓接 DB7

• 更新 EzCad 端口設置

• 添加 5V 輔助供電（PIN17）

• 內部維修（僅限專業人士）：

• AOM 模塊更換需匹配 120MHz 驅動。

• PA 級需重新校準偏置電流（調試上位機保存參數）。

• 禁止自行拆光纖或更換二極管。

• 安全警告：

• 全過程戴護目鏡，用陶瓷測試輸出。

• 手冊第 5 頁 i 條：無脈衝立即停機。

• 保修提醒：拆機後保修失效，建議購買新機或找授權維修點。

10. 預防性維護與最佳實踐

1. 上電順序：打標卡先開機 → 激光器 24V 上電 → 等待 1 分鍾。

2. 電源：≥15A 穩壓 24V，防突然斷電（手冊 j 條強調）。

3. 散熱：前後 ≥10cm 空間，風扇方向一致。

4. 頻率：嚴格 30~60kHz，不可中途切換。

5. 光纖：彎曲半徑 ≥15cm，輸出頭加保護蓋。

6. 定期維護：

• 每 500 小時用鏡頭紙清潔輸出頭。

• 每 3 個月檢查 DB 接頭氧化。

7. 軟件：EzCad 定期備份參數，使用官方 RS232 工具保存當前偏置值。

遵循以上，故障率可降低 85%。

11. 結論

RFL-P30QB 的“無紅光無出光”故障本質是控製信號鏈路與電源分配的協同問題，而非核心光路失效。通過 DB7/DB25 電壓測量、RS232 調試上位機紅光/出光測試以及嚴格時序驗證，可在 99% 情況下實現精準定位。本文提供的針腳標準、報警碼、排查流程和參數解讀，可直接用於現場維修。激光器作為精密光機電一體化設備，其可靠性依賴正確的信號輸入、電源管理和散熱設計。掌握本文方法，不僅能快速解決亞美尼亞客戶等類似案例，更能提升整個 Raycus 脈衝激光源係統的運維效率。
