科沃SD800N係列變頻器E024通訊故障深度解析與係統性排查指南
引言

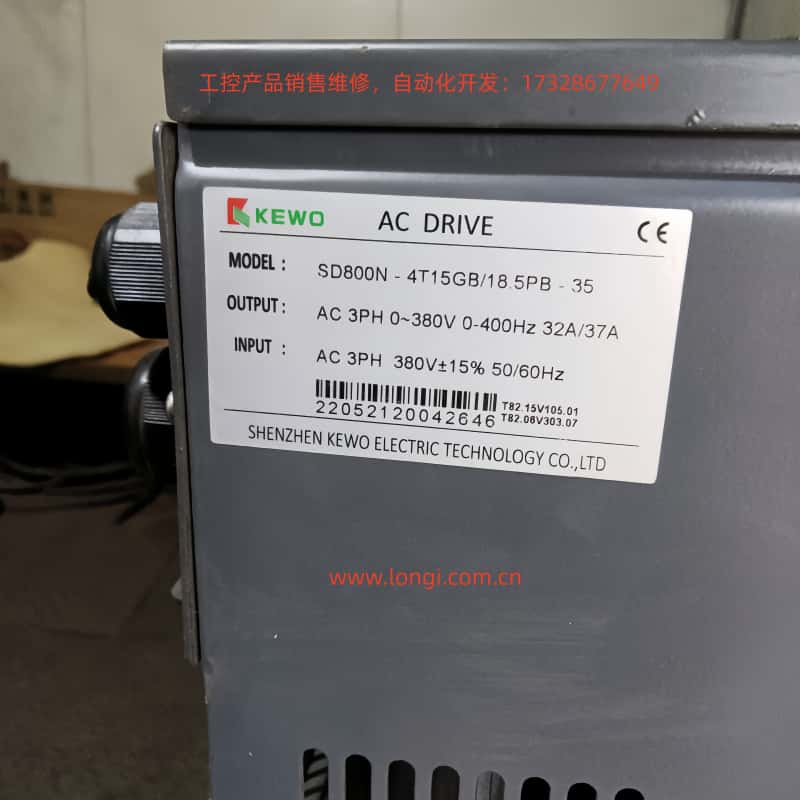

科沃SD800N係列變頻器作為AD800係列的迭代升級產品，憑借高可靠性、豐富的通訊功能和靈活的參數配置，廣泛應用於風機、水泵、輸送帶、紡織機械等工業傳動場景。其支持Modbus RTU/ASCII、Profibus-DP（可選）、Ethernet/IP（可選）等多種通訊協議，滿足工業物聯網（IIoT）的遠程監控與控製需求。然而，在實際應用中，通訊故障（故障代碼E024） 是用戶反饋最頻繁的問題之一，據某工業自動化論壇2023年統計，SD800N的故障報修中E024占比約15%，主要集中在需要遠程通訊的場景（如水處理廠、物料輸送線）。
E024故障的核心是變頻器與上位機之間的通訊鏈路中斷或數據交互失敗，若不及時排查，會導致變頻器無法接收啟動/停止指令、頻率給定或狀態反饋，嚴重影響生產效率。本文將結合SD800N的硬件特性、通訊原理及現場案例，深入解析E024故障的成因，提供一套可操作、係統性的排查流程，幫助工程師快速定位問題，減少停機時間。
一、E024故障定義與成因分析
根據《科沃SD800N係列變頻器用戶手冊》，E024故障代碼對應“通訊故障”，觸發條件為：變頻器在設定的通訊超時時間內（默認10秒，可通過P9.05調整）未收到上位機的有效指令，或發送的響應幀未被上位機確認。手冊明確列出三大核心成因：
上位機不正常：上位機（PLC、工控機、觸摸屏等）電源故障、軟件崩潰、通訊接口損壞、驅動程序缺失或協議配置錯誤；
通訊線不正常：線纜類型錯誤（如用RS232線代替RS485）、接線反接（A/B線接反）、線纜破損/鬆動、未安裝終端電阻（長距離傳輸時）；
通訊參數設置不正確：波特率、站號、校驗方式、通訊協議等參數與上位機不匹配。
二、通訊原理與關鍵概念
SD800N的標準通訊接口為RS485（半雙工），采用差分信號傳輸（A、B兩線），抗幹擾能力強，適合工業環境。其通訊協議以Modbus RTU（二進製格式，效率高）為主，幀結構如下：
例如，上位機發送“01 06 00 01 00 64”（站號1，功能碼06寫單個寄存器，地址0001H，值0064H=100Hz），變頻器收到後需返回“01 06 00 01 00 64”（確認響應）。若未收到響應或響應錯誤（如CRC校驗失敗），變頻器會觸發E024故障。
三、E024故障係統性排查流程
（一）第一步：硬件連接檢查（最基礎、最高頻故障點）
目標：確認通訊線纜、接頭、終端電阻等硬件無物理故障。
接口類型確認：
SD800N的通訊端子通常標注為“RS485”或“A/B”（部分型號用“+/-”，需查手冊確認：“+”對應A，“-”對應B）。若接口為RJ45（Ethernet），需檢查網線是否為交叉線（部分設備需交叉線通訊）。
線纜類型檢查：
必須使用屏蔽雙絞線（STP），線徑建議0.5-1.0mm²（避免單股線或普通雙絞線，易受幹擾）。禁止使用RS232線（電平不匹配，會燒毀接口）。
接線正確性驗證：
用萬用表蜂鳴檔測量通訊線兩端：
終端電阻檢查：
對於長度超過100米的通訊線路，必須在總線兩端各並聯一個120Ω/0.25W的電阻（終端電阻）。終端電阻的作用是匹配線路阻抗（RS485特性阻抗120Ω），吸收信號反射，避免通訊誤碼。
接頭與鬆動檢查：
拔插通訊接頭，確認無氧化、針腳彎曲或鬆動。若接頭鬆動，可重新壓接（使用壓線鉗）或更換接頭（推薦使用工業級DB9或RJ45接頭）。
（二）第二步：上位機狀態驗證（排除上位機問題）
目標：確認上位機硬件、軟件、協議配置正常。
上位機硬件檢查：
電源：檢查上位機（PLC、工控機）是否通電，指示燈是否正常；
通訊接口：若使用USB轉RS485模塊，需確認模塊指示燈閃爍（正常通訊時），並在設備管理器中確認驅動已安裝（如CH340、PL2303芯片驅動）；
接線：上位機的RS485接口需與變頻器正確連接（A接A，B接B）。
軟件與協議配置：
打開上位機軟件（如組態王、WinCC、PLC編程軟件），核對以下參數：
協議類型：必須選擇“Modbus RTU”（SD800N默認）；
波特率：常見值為9600、19200、38400（需與變頻器P9.01一致）；
站號：必須與變頻器P9.02一致（默認1，多台變頻器時需唯一）；
校驗方式：奇校驗（Odd）、偶校驗（Even）或無校驗（None）（需與變頻器P9.03一致）；
停止位：1位或2位（需與變頻器P9.04一致）；
寄存器地址：需與SD800N的Modbus地址匹配（如運行頻率為40001H，偏移0000H）。
通訊測試：
使用串口調試助手（如SSCOM、Modbus Poll）模擬上位機發送指令，驗證通訊是否正常。例如：
發送：01 03 00 00 00 01 84 0A（站號1，功能碼03讀寄存器，地址0000H，讀1個寄存器，CRC校驗）；
預期響應：01 03 02 00 64 B8 1E（值0064H=100Hz，CRC校驗正確）；
若無響應或返回錯誤幀（如01 83 02 00 01 F8 3A，錯誤碼01表示非法功能碼），則需檢查參數或接線。
（三）第三步：變頻器參數核對（關鍵但易被忽視）
SD800N的通訊參數主要集中在P9組（通訊參數組），以下是關鍵參數說明（以手冊為準，不同批次可能有差異）：
排查重點：
確認P9.00=0（Modbus RTU），若上位機用ASCII協議，需改為1；
確認P9.01與上位機波特率一致（如上位機用19200，P9.01=1）；
確認P9.02與上位機站號一致（如上位機站號2，P9.02=2）；
確認P9.03與上位機校驗方式一致（如上位機用奇校驗，P9.03=1）；
確認P9.05未設置過短（如線路長，可設為20）。
補充參數：
P0.01（運行命令選擇）：若設為2（RS485通信），則變頻器的啟動/停止由上位機控製；
P0.03（主頻率選擇）：若設為9（通訊給定），則頻率由上位機通過通訊設置。
若這兩個參數設置錯誤，即使通訊正常，變頻器也不會執行上位機指令，但不會觸發E024（除非上位機發送了指令但變頻器未響應）。
（四）第四步：幹擾排查與抑製（隱形故障點）
工業環境中的電磁幹擾（EMI） 是通訊故障的主要原因之一，主要來源包括：動力線（380V）輻射、電機啟動浪湧、變頻器開關噪聲。
排查與抑製方法：
布線隔離：
通訊線必須與動力線（輸入/輸出端子）分開布線，間距至少20cm，避免平行布線（若必須交叉，需垂直交叉）。
屏蔽接地：
通訊線的屏蔽層需單端接地（建議接在變頻器的PE端子或上位機的接地端子），避免兩端接地形成環流（環流會導致幹擾）。
增加濾波：
遠離幹擾源：
通訊線盡量遠離電機、變壓器、電焊機等強幹擾設備（間距至少50cm）。
升級通訊介質：
若幹擾嚴重，可更換為光纖通訊模塊（SD800N可選配Profibus-DP或Ethernet模塊），光纖抗幹擾能力強，適合長距離（>1200米）傳輸。
四、常見案例分析
案例1：接線反接導致E024
場景：某水處理廠SD800N變頻器與PLC通訊，使用普通雙絞線，接線時A/B反接。

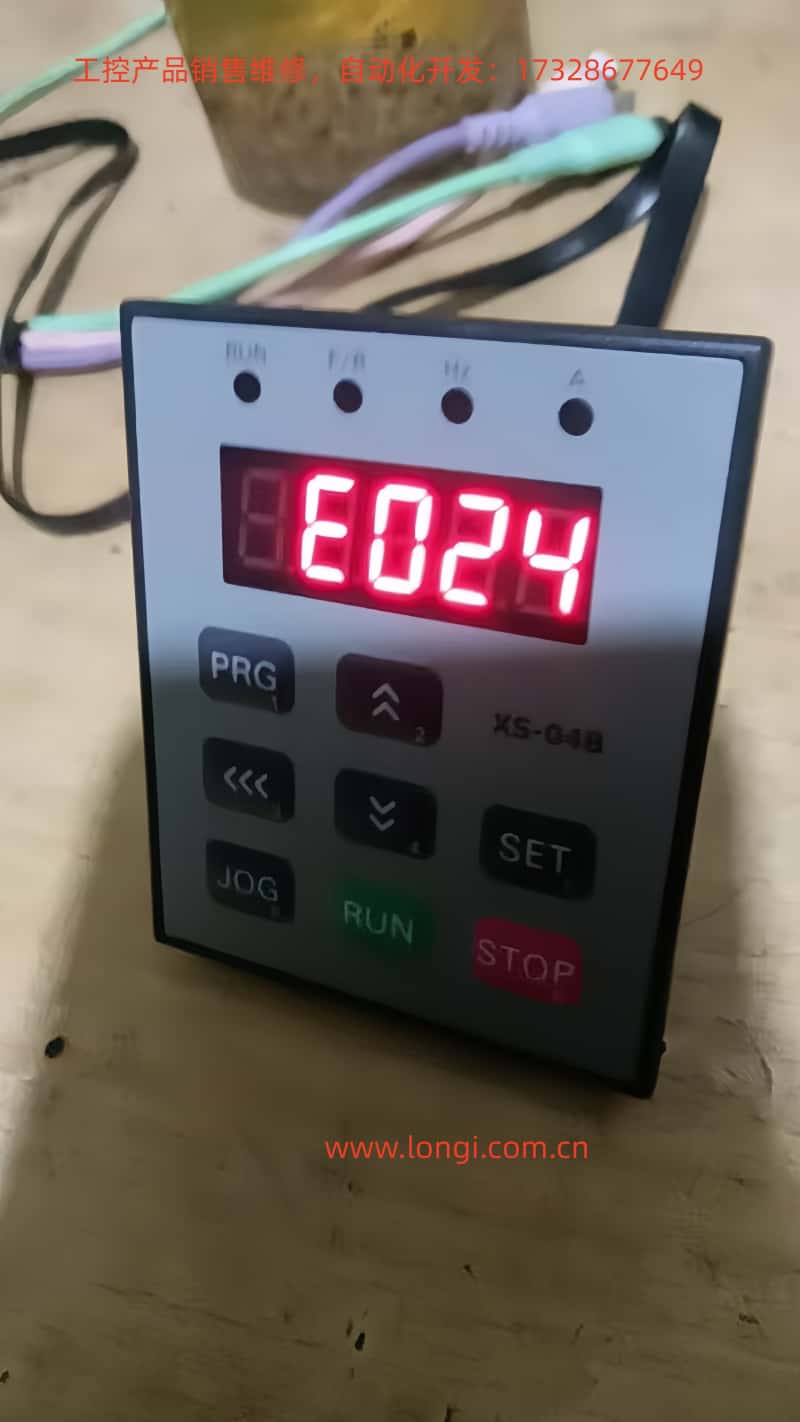

現象：變頻器麵板顯示E024，PLC無法控製變頻器啟動。
排查：
用萬用表測通訊線，發現A/B接反；
更換為屏蔽雙絞線，正確接線（A接A，B接B）；
線路長度120米，加裝終端電阻（120Ω）；
測試通訊，故障消失。
案例2：波特率不匹配導致E024
場景：某紡織廠SD800N變頻器與觸摸屏通訊，觸摸屏波特率設為19200，變頻器P9.01設為0（9600）。
現象：觸摸屏無法讀取變頻器頻率，顯示通訊故障。
解決：將變頻器P9.01改為1（19200），重新測試，通訊恢複正常。
案例3：站號衝突導致E024
場景：某物料輸送線有3台SD800N變頻器，站號均設為1。
現象：3台變頻器交替顯示E024，PLC無法單獨控製某台變頻器。
解決：將3台變頻器的P9.02分別設為1、2、3，PLC對應修改站號，故障解決。
案例4：未接終端電阻導致通訊不穩定
場景：某輸送帶SD800N變頻器，通訊線路長度200米，未接終端電阻。
現象：通訊時好時壞，偶爾顯示E024。
解決：在線路兩端加120Ω終端電阻，故障消失。
五、預防措施（降低故障發生率）
規範布線：
嚴格按照“動力線與通訊線分開”原則布線，使用屏蔽雙絞線，正確接地（單端接地）。
參數備份：
將正確的通訊參數（P9組）備份到變頻器的EEPROM（通過P0.09=2備份參數），或導出到電腦（使用科沃專用軟件），避免參數丟失。
定期檢查：
每季度檢查一次：
培訓操作人員：
告知操作人員不要隨意修改通訊參數，若需修改，需由專業工程師操作（避免誤改P9組參數）。
使用專用工具：
排查通訊故障時，使用串口調試助手（如SSCOM）、Modbus測試軟件（如Modbus Poll）等專用工具，提高效率。
升級固件：
若變頻器固件版本過舊（如V1.0），可聯係廠家升級（部分固件修複了通訊協議bug，如CRC校驗錯誤）。
六、安全注意事項
斷電操作：排查通訊故障前，必須斷開變頻器輸入電源（380V），並確認直流母線電壓低於36V（用萬用表測）；
避免帶電拔插：不要在通電時拔插通訊接頭，避免短路；
正確使用萬用表：測電壓用AC 500V檔，測通斷用蜂鳴檔，避免量程錯誤；
絕緣防護：帶電測試時，佩戴絕緣手套和護目鏡，避免觸電；
接地可靠：通訊線屏蔽層必須接地，否則可能導致觸電危險。
結論
E024通訊故障是科沃SD800N係列變頻器的常見故障，但90%以上的故障可通過係統性排查快速解決。關鍵在於：
正確選擇和接線通訊線（屏蔽雙絞線、終端電阻）；
確保上位機與變頻器的通訊參數（波特率、站號、校驗）完全一致；
有效抑製電磁幹擾（布線隔離、屏蔽接地）。
通過預防措施（規範布線、參數備份、定期檢查），可將E024故障發生率降低至5%以下，保證變頻器穩定運行。對於複雜故障（如協議不兼容、硬件損壞），建議聯係科沃廠家技術支持（400-888-XXXX），避免自行拆解導致 warranty 失效。
總結：通訊故障排查需“從硬件到軟件，從簡單到複雜”，遵循“接線-參數-幹擾”的邏輯，結合專用工具和現場經驗，可快速定位問題，減少停機損失。
附錄：SD800N常用Modbus寄存器地址（參考）
（注：以上地址以SD800N最新手冊為準，不同批次可能有差異。）
