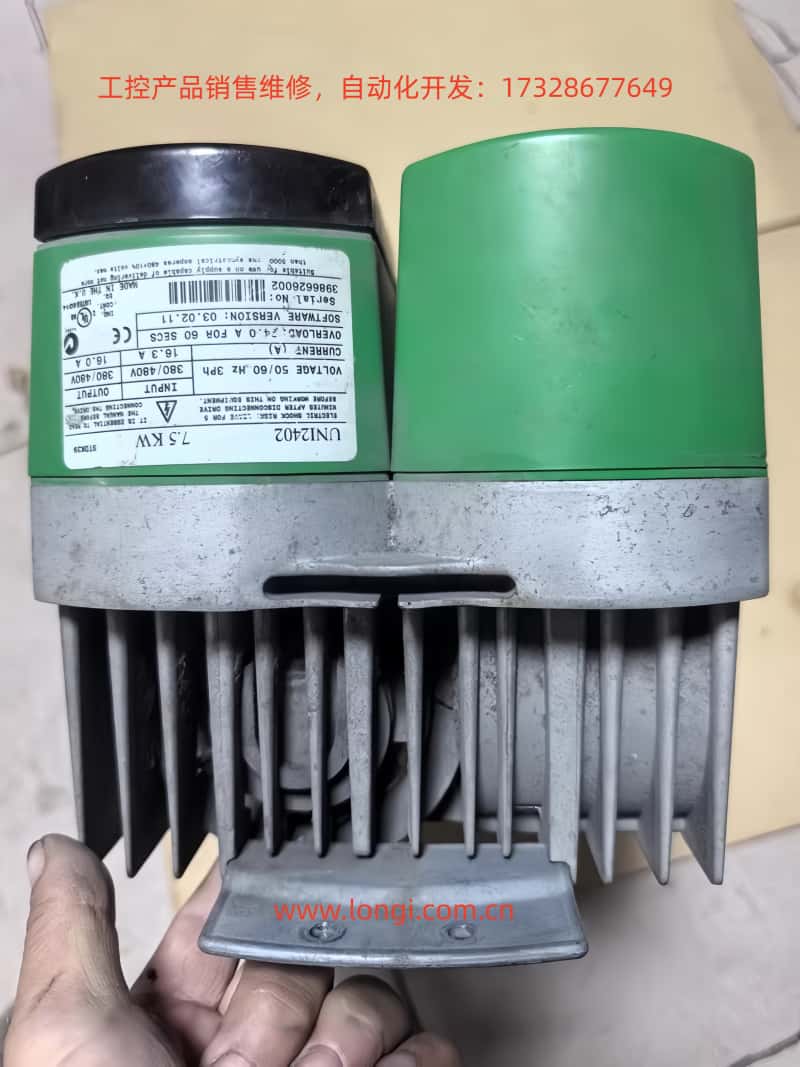

Control Techniques UNIDRIVE V3（UNI2402）驅動器使用手冊深度指南

引言

Control Techniques（現屬尼得科集團）的UNIDRIVE V3係列驅動器（含UNI2402型號）是工業自動化領域廣泛應用的通用型變頻器，支持V/F控製、閉環矢量控製及伺服控製模式。本文以《AUG_v3 - Unidri.pdf》手冊為基礎，結合實際工程應用，係統解析驅動器操作麵板功能、參數安全設置、外部控製接線及故障處理流程，為工程師提供可落地的技術指導。

第一章 操作麵板功能與參數安全設置

1.1 操作麵板組成與功能

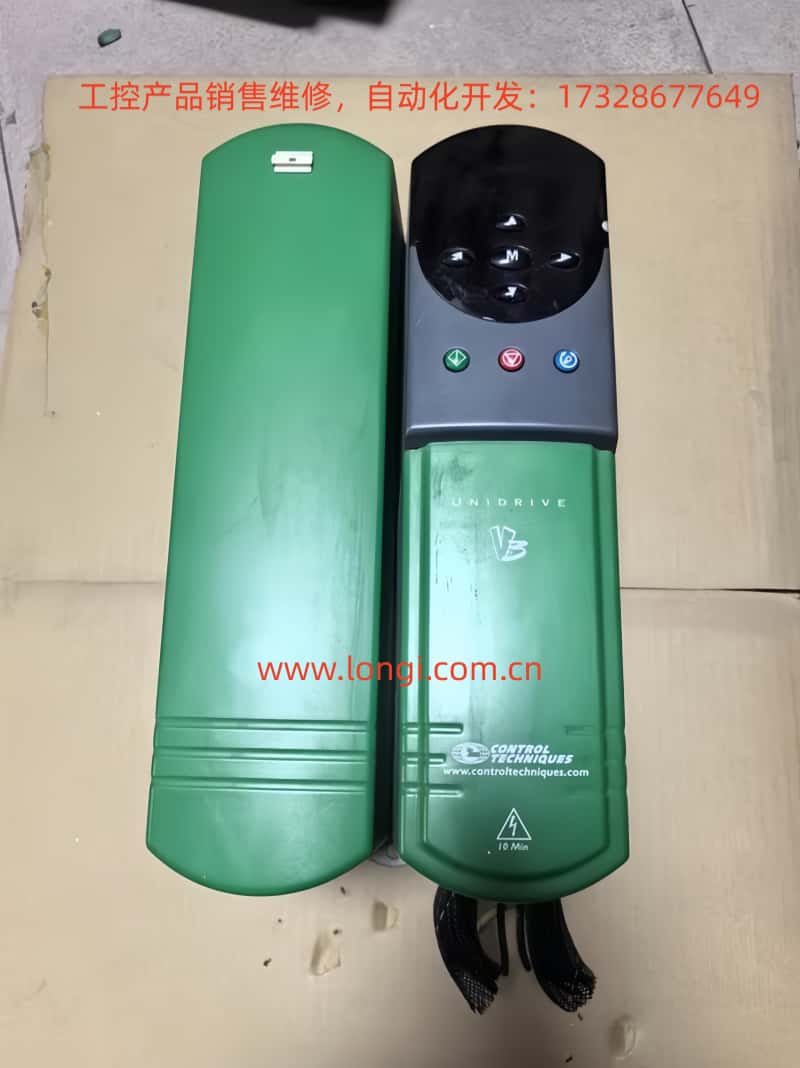

UNIDRIVE V3的操作麵板采用兩行LED顯示屏+8個功能按鍵設計，支持參數查看、修改及驅動器控製（圖1）。

核心功能：

• 狀態模式：顯示參數值或狀態字符串（如頻率、電流）；

• 參數模式：查看或修改參數（如Pr 0.00=操作模式、Pr 1.04=參考源選擇）；

• 編輯模式：修改參數值並確認（按Mode鍵保存）。

1.2 密碼設置與訪問限製

為防止誤操作或參數篡改，UNIDRIVE V3支持兩級密碼保護（表1）：

操作步驟：

1. 設置用戶密碼：

• 進入參數模式，找到Pr 0.34（用戶安全使能）；

• 輸入密碼值（如1234），按Mode鍵保存；

• 設置Pr 0.35=用戶密碼（需與Pr 0.34一致）。

2. 消除密碼：

• 將Pr 0.34設置為0，或通過Pr 0.35輸入正確密碼後重置；

• 執行驅動器複位（Pr 0.00=1000，按Stop/Reset鍵）。

3. 恢複出廠值：

• 設置Pr 0.00=1000，按Stop/Reset鍵；

• 或通過操作麵板進入“Trip Log”菜單，選擇“Factory Reset”選項。

第二章 外部端子控製與調速實現

2.1 外部端子正反轉控製

UNIDRIVE V3支持通過數字輸入端子（F1-F6）實現正反轉啟停，需配置以下參數與接線（圖2）：

接線方式

• 正轉控製：F1端子接24V DC（高電平有效）；

• 反轉控製：F2端子接24V DC；

• 公共端：COM端接0V。

參數設置

1. 分配端子功能：

• Pr 8.04（F1目的地）=1（正轉啟動）；

• Pr 8.05（F2目的地）=2（反轉啟動）。

2. 啟停邏輯：

• Pr 6.01（Stop mode selector）=0（慣性停車）或1（減速停車）；

• Pr 6.05（Auto-start mode）=0（禁止自動重啟）。

3. 互鎖保護：

• 通過Pr 6.09（Jog mode）禁止同時觸發正反轉（需設置為0）。

2.2 外部電位器調速實現

通過模擬輸入端子（AIN1/AIN2）連接電位器實現頻率給定，需完成以下配置：

接線方式

• 電位器：10kΩ線性電位器，一端接+10V（AIN1+），另一端接0V（AIN1-），中間抽頭接AIN1輸入；

• 屏蔽線：電機電纜需采用屏蔽雙絞線，屏蔽層接驅動器PE端子。

參數設置

1. 參考源選擇：

• Pr 1.04（Reference selector）=1（外部模擬量給定）；

• Pr 1.06（Minimum frequency）=0Hz（防止低頻抖動）；

• Pr 1.07（Maximum frequency）=50Hz（匹配電機額定轉速）。

2. 模擬輸入校準：

• Pr 7.06（Analog input 1 mode）=0（電壓輸入，0-10V）；

• Pr 7.07（Analog input 1 offset trim）=0%（消除零漂）；

• Pr 7.08（Analog input 1 scaling）=100%（滿量程對應50Hz）。

3. 加速/減速時間：

• Pr 2.01（Post-ramp reference）=50Hz（目標頻率）；

• Pr 2.11（Acceleration rate）=10s（0-50Hz加速時間）；

• Pr 2.12（Deceleration rate）=10s（50-0Hz減速時間）。

第三章 故障診斷與處理流程

UNIDRIVE V3通過Trip Log（故障日誌）記錄故障代碼及發生時間，支持通過操作麵板或串口工具查看（圖3）。

3.1 常見故障代碼與原因

3.2 故障處理流程

1. 查看故障日誌：

• 進入Menu 10（Status Flags/Trip Log），讀取最近10條故障記錄（含代碼、時間）；

• 記錄故障發生時的運行狀態（如頻率、負載）。

2. 針對性排查：

• OV故障：延長減速時間（Pr 2.12）、檢查製動電阻（Pr 5.18=製動單元使能）；

• OC故障：檢查電機絕緣（兆歐表測試）、提高電流限幅（Pr 4.05=150%額定電流）；

• PE故障：重新接線編碼器（A/B/Z相）、配置UD51模塊參數（Pr 16.01=模塊類型）。

3. 複位與測試：

• 清除故障日誌（Pr 10.36=1）；

• 空載啟動驅動器，逐步加載測試穩定性。

第四章 高級功能與優化建議

4.1 多段速運行配置

通過數字輸入端子組合實現8段速運行（需UD70大型選項模塊）：

1. 分配端子功能（如F1=段1、F2=段2）；

2. 設置各段頻率（Pr 9.01-Pr 9.08）；

3. 配置邏輯組合（Pr 9.10-Pr 9.15）。

4.2 節能運行模式

啟用高效率空間矢量調製（Pr 5.19=1）可降低開關損耗，適用於風機、泵類負載：

• 參數路徑：Menu 5（Machine Control）→ Pr 5.19；

• 效果：滿載時效率提升2-3%，空載時降低待機功耗。

4.3 通訊協議擴展

UNIDRIVE V3支持Modbus RTU、CANopen、Profibus-DP等協議，需配置：

1. 串口參數（Pr 11.24=協議類型、Pr 11.25=波特率）；

2. 節點地址（Pr 11.23=1-247）；

3. 映射寄存器（如Pr 0.00=狀態字、Pr 1.04=頻率給定）。

結論

本文係統梳理了UNIDRIVE V3（UNI2402）驅動器的操作麵板功能、參數安全設置、外部控製接線及故障處理流程，結合手冊關鍵章節（如Menu 0/6/10/13）提供了可落地的技術方案。工程師可通過本文快速掌握驅動器核心配置方法，提升調試效率與係統穩定性。
