百格拉伺服EXC-30係列ER-13過負載故障深度解析與排查指南

一、引言

在工業自動化領域，伺服係統是實現精準運動控製的核心部件，其穩定性直接影響生產效率與產品質量。百格拉（Berger Lahr）EXC-30係列伺服驅動器憑借高精度、高可靠性廣泛應用於機床、包裝機械、機器人等場景，但在長期運行中，ER-13過負載故障是最常見的報警之一。該故障若未及時處理，可能導致電機燒毀、驅動器損壞甚至停機事故。本文基於EXC-30係列的硬件特性與控製邏輯，深度解析ER-13故障的成因、排查流程及解決方法，為工程技術人員提供實用的故障處理指南。

二、ER-13故障代碼的定義與分類

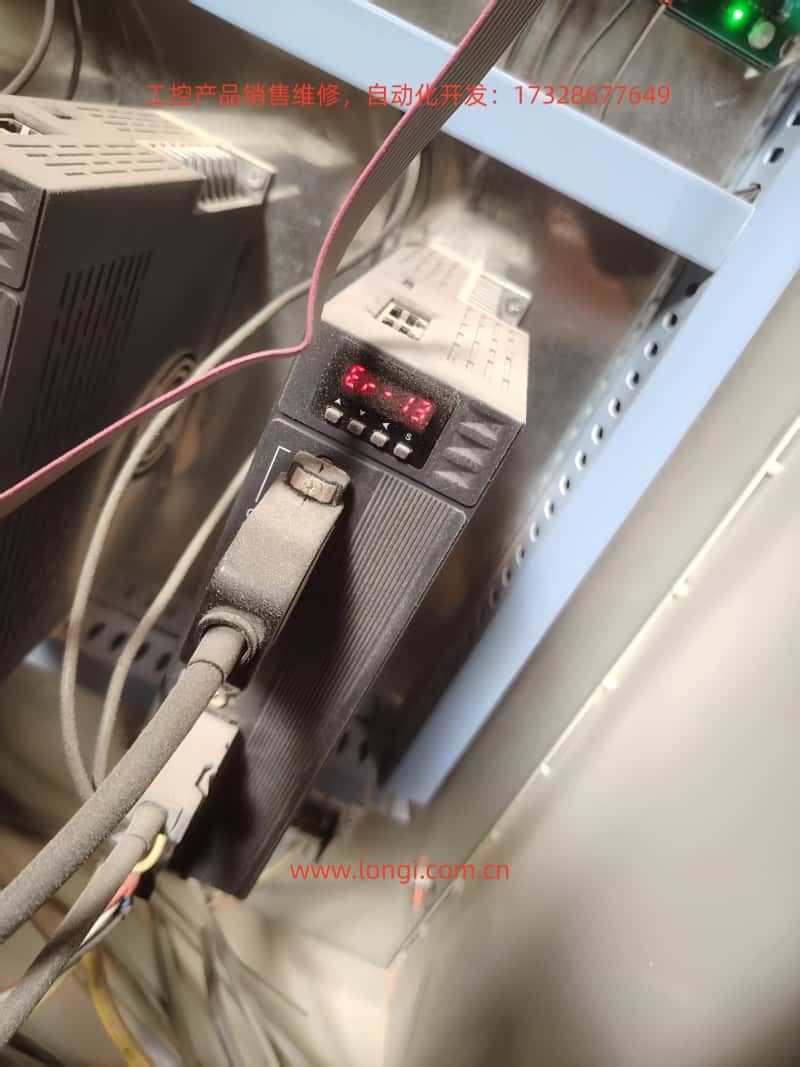

根據百格拉EXC-30係列用戶手冊，ER-13對應“過負載（Overload）”故障，分為兩種觸發場景：

1. 接通控製電源時出現：驅動器上電瞬間檢測到異常電流，通常與硬件故障相關；

2. 電機運行過程中出現：電機運行時實際轉矩超過額定轉矩（或驅動器設定的轉矩限製），或因控製異常導致轉矩波動過大。

該故障的核心邏輯是：驅動器通過電流傳感器實時檢測電機繞組電流，當電流超過額定值的1.5倍（或設定的過載閾值）並持續一定時間（通常為1-3秒），則觸發ER-13報警，同時切斷驅動輸出以保護電機與驅動器。

三、ER-13故障的深層原因分析

ER-13故障的成因複雜，需結合硬件狀態、負載特性、參數設置三方麵綜合判斷，以下是具體分類解析：

（一）接通電源時觸發ER-13：硬件故障為主

1. 電路板故障
   EXC-30係列驅動器的電流檢測電路（如霍爾傳感器）、驅動電路（如IGBT模塊）或控製板（如CPU板）損壞，會導致上電時電流檢測異常。例如：

• 電流傳感器漂移：檢測到的電流值遠高於實際值，觸發過載保護；

• IGBT模塊擊穿：動力輸出端短路，上電瞬間電流驟增；

• 控製板程序紊亂：誤判電流信號，導致虛假報警。

2. 電機繞組短路
   電機定子繞組相間或對地短路，上電時電流急劇上升，超過驅動器的過載閾值。此時通常伴隨電機發熱、異味等現象。

3. 製動器未釋放（帶製動器電機）
   EXC-30係列部分型號（如帶電磁製動器的電機）若製動器線圈未通電或機械卡死，上電時電機被製動，驅動器檢測到“堵轉電流”，觸發ER-13。

（二）運行過程中觸發ER-13：負載與控製問題為主

1. 超過額定轉矩運行
   這是最常見的原因，包括：

• 負載過大：機械傳動係統卡滯（如導軌潤滑不足、絲杠螺母磨損）、負載慣量超過電機額定值（如更換更重的工件）、外部衝擊負載（如包裝機械卡料）；

• 參數設置不當：轉矩限製值（如EXC-30的P001參數）設定過高（超過電機額定轉矩）、起停頻率（P002）過快（啟動時衝擊轉矩超過額定值）、加減速時間（P004）過短（加速度過大導致轉矩激增）。

2. 保持製動器未打開
   帶製動器的電機運行時，若製動器線圈斷電或機械故障（如製動片磨損、彈簧失效），製動器未完全釋放，電機需克服製動轉矩運行，導致實際轉矩超過額定值。

3. 電機不穩定振蕩
   伺服係統增益調整不當（如位置增益P003過高、速度增益P005過大），會導致電機運行時出現“振蕩”（即轉矩周期性波動），峰值轉矩超過額定值，觸發ER-13。常見於負載慣量比（負載慣量/電機慣量）過大的場景（如機器人手臂、大型工作台）。

4. 接線錯誤

• 動力線斷線：電機UVW三相動力線中有一相斷裂（如接頭鬆動、電線被擠壓），導致電機缺相運行，轉矩下降，需增大電流維持轉速，最終過載；

• 編碼器線接錯：編碼器反饋線（如A/B相、Z相）接反或鬆動，導致驅動器無法正確檢測電機位置/速度，控製算法紊亂，轉矩輸出異常。

四、ER-13故障的係統排查流程

針對EXC-30係列的ER-13故障，需遵循“先外後內、先機械後電氣、先參數後硬件”的原則，按以下步驟逐步排查：

步驟1：外觀與接線檢查（快速排除明顯故障）

• 檢查電線與接頭：查看動力線（UVW）、編碼器線、製動器線是否有斷裂、氧化、鬆動（如接頭針腳彎曲）；

• 檢查機械狀態：手動轉動電機軸（需斷開負載），感受是否有卡滯（如導軌澀滯、絲杠彎曲）；檢查負載是否有異物卡住（如包裝機械的料卷、機床的鐵屑）；

• 檢查製動器：對於帶製動器的電機，上電時聽是否有“哢嗒”聲（製動器釋放聲音），用萬用表測製動器線圈電壓（通常為DC24V），若電壓正常但無釋放動作，說明製動器機械故障。

步驟2：負載與參數驗證（核心排查環節）

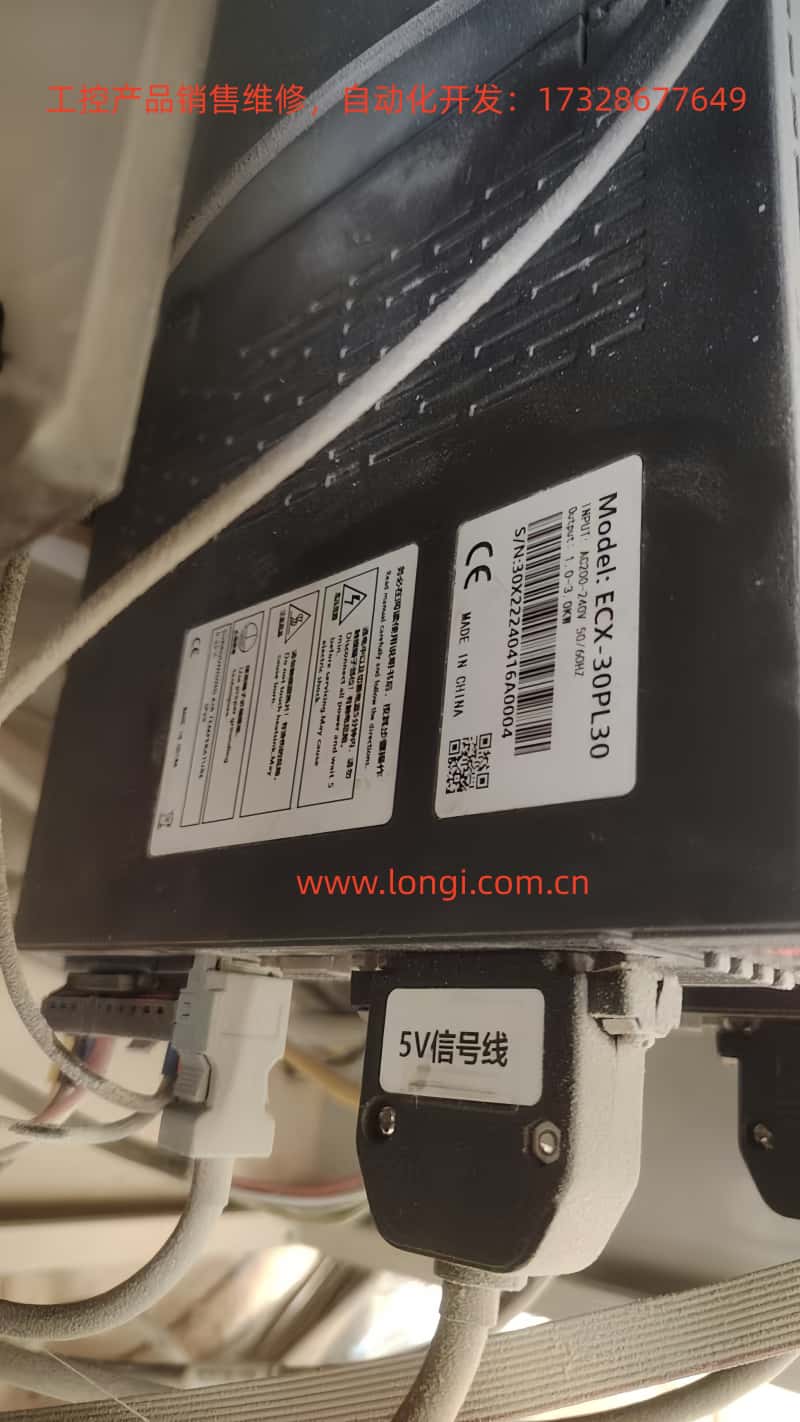

• 測量負載轉矩：用扭矩扳手或轉矩傳感器測量實際負載轉矩，對比電機額定轉矩（EXC-30係列額定轉矩可通過型號查詢，如ECX-30PL30的額定轉矩為10N·m）；

• 核對參數設置：進入驅動器參數模式（EXC-30係列通過操作麵板或軟件設置），檢查以下關鍵參數：

• 轉矩限製（P001）：是否超過電機額定轉矩（建議設定為額定值的1.2-1.5倍）；

• 起停頻率（P002）：是否過高（如超過電機額定頻率的50%）；

• 加減速時間（P004）：是否過短（如啟動時間<0.1秒）；

• 增益參數（P003位置增益、P005速度增益）：是否過高（可通過“增益調整”功能逐步降低，觀察電機是否振蕩）。

步驟3：電氣檢測（定位線路與硬件故障）

• 動力線檢測：用萬用表測電機UVW三相之間的電阻（正常應平衡，如0.5Ω±10%），若某相電阻無窮大，說明斷線；測動力線對地電阻（應>10MΩ），若過低說明絕緣損壞；

• 編碼器線檢測：用示波器測編碼器A/B相信號（正常為差分脈衝，頻率與電機轉速成正比），若信號缺失或紊亂，說明編碼器線接錯或編碼器損壞；

• 電流檢測：用鉗形電流表測電機運行時的電流（正常應小於額定電流），若電流超過額定值的1.5倍，說明負載過大或參數不當；

• 製動器檢測：測製動器線圈電阻（正常為幾十歐至幾百歐），若電阻無窮大，說明線圈燒壞；測製動器釋放時間（正常<0.5秒），若過長說明機械卡滯。

步驟4：硬件深度檢測（電路板與驅動器）

若以上步驟未找到故障，需拆解驅動器進行硬件檢測：

• 電流傳感器：測傳感器輸出電壓（正常與電流成正比，如10A對應2.5V），若輸出異常，說明傳感器損壞；

• IGBT模塊：用萬用表測IGBT的集電極（C）與發射極（E）之間的電阻（正常為無窮大），若導通說明模塊擊穿；

• 控製板：檢查板上電容（如電解電容）是否鼓包、電阻是否燒黑，用編程器讀取控製板程序（若程序 corrupted，需重新燒錄）。

五、ER-13故障的解決方法與案例

（一）常見故障的解決措施

（二）典型案例分析

案例1：包裝機械卡料導致ER-13

• 故障現象：某包裝機的EXC-30伺服電機（型號ECX-30PL30）在運行中突然報ER-13，停機後無法重啟。

• 排查過程：

1. 手動轉動電機軸，發現負載側（料卷）卡滯，無法轉動；

2. 拆開包裝機，發現料卷支架上有異物（包裝紙碎片）卡住，導致負載轉矩驟增；

3. 清理異物後，手動轉動電機軸順暢，重啟驅動器，故障消失。

• 解決措施：增加料卷支架的防護罩，定期清理異物。

案例2：製動器線圈燒壞導致ER-13

• 故障現象：某機床的EXC-30帶製動器電機（型號ECX-30BL30）運行時頻繁報ER-13，製動器無釋放聲音。

• 排查過程：

1. 用萬用表測製動器線圈電壓（DC24V正常），但線圈電阻為無窮大（正常為120Ω）；

2. 拆解製動器，發現線圈繞組燒黑（因長期過載導致）；

3. 更換製動器線圈後，上電測試，製動器正常釋放，電機運行無報警。

• 解決措施：檢查製動器負載（是否超過額定製動轉矩），避免長期過載。

案例3：增益調整不當導致ER-13

• 故障現象：某機器人手臂的EXC-30伺服電機（型號ECX-30HL30）在高速運行時振蕩，伴隨ER-13報警。

• 排查過程：

1. 用示波器測電機電流，發現電流波形周期性波動（峰值超過額定值）；

2. 檢查參數，位置增益（P003）設定為1000（額定值為500），速度增益（P005）設定為800（額定值為400）；

3. 逐步降低增益（P003調至600，P005調至500），振蕩消失，ER-13不再觸發。

• 解決措施：根據負載慣量比（本次為8:1），重新計算增益參數（建議慣量比>5:1時，降低增益20%-30%）。

六、ER-13故障的預防措施

為減少ER-13故障的發生，需從設計、安裝、維護三方麵入手：

1. 合理選型：根據負載轉矩、慣量選擇電機（建議負載慣量比<5:1），避免“小馬拉大車”；

2. 參數優化：上電前核對參數（轉矩限製、起停頻率、增益），根據負載特性調整（如重載負載增加加減速時間）；

3. 定期維護：

• 每月檢查接線（動力線、編碼器線、製動器線）是否鬆動；

• 每季度潤滑機械傳動部分（導軌、絲杠），清理灰塵（避免進入驅動器）；

• 每年檢測電機繞組絕緣（用兆歐表測對地電阻，應>10MΩ）；

4. 環境防護：驅動器安裝在通風良好的地方（溫度<40℃），避免潮濕、粉塵環境（如需在惡劣環境使用，加裝防護罩）。

七、結論

百格拉EXC-30係列的ER-13過負載故障是硬件、負載、參數三者相互作用的結果，排查時需遵循“從外到內、從機械到電氣”的邏輯，重點關注負載狀態、參數設置、接線完整性。通過本文的解析與案例，工程技術人員可快速定位故障根源，采取針對性解決措施。同時，通過合理選型、定期維護與參數優化，可有效預防ER-13故障的發生，保障伺服係統的穩定運行。

在工業自動化領域，故障處理的核心是“理解係統邏輯+掌握排查方法”，希望本文能為百格拉伺服用戶提供實用的技術參考，提升設備運維效率。
