德普信DSL200P係列AC伺服驅動器ALE03報警（主電路欠壓）故障深度解析與完整處理指南

1. ALE03報警概述與意義

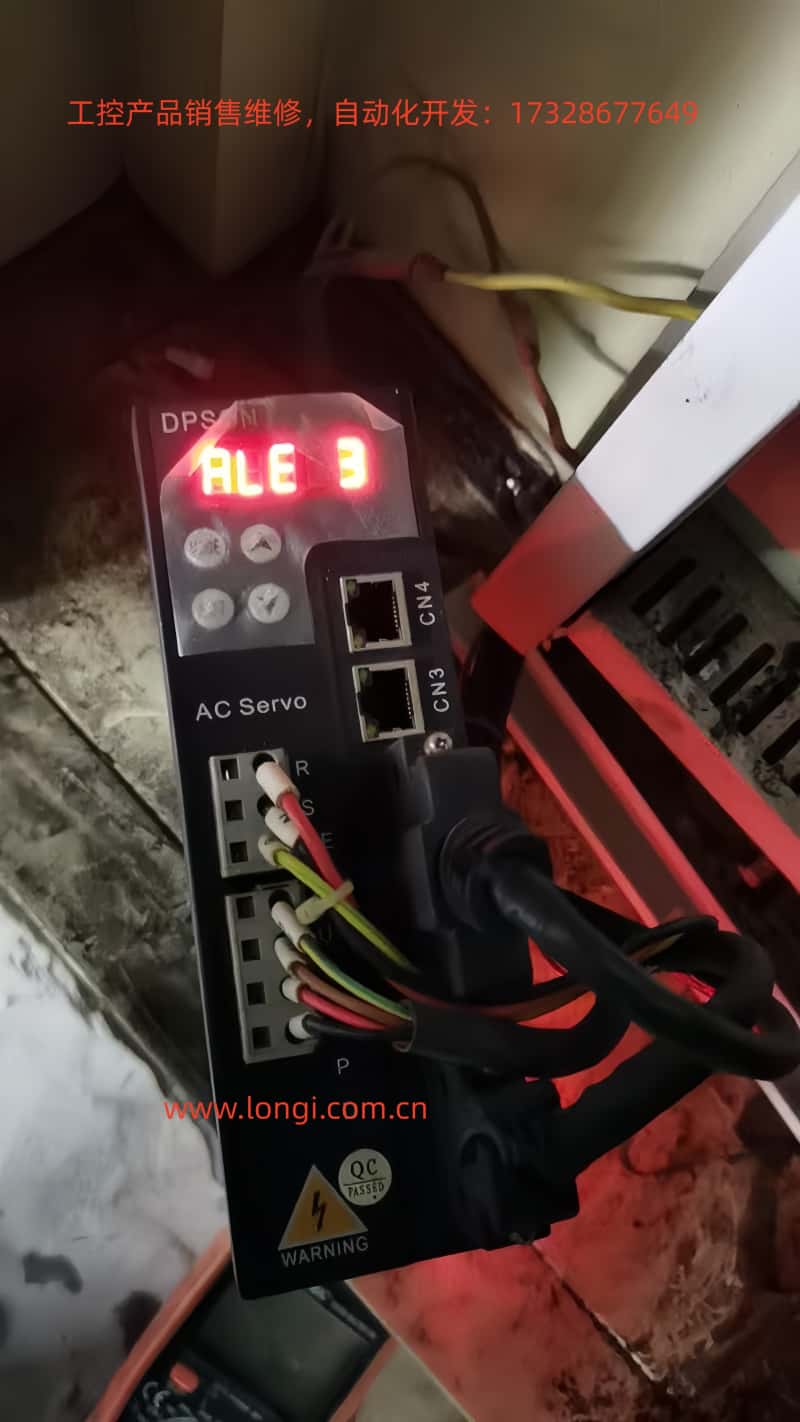

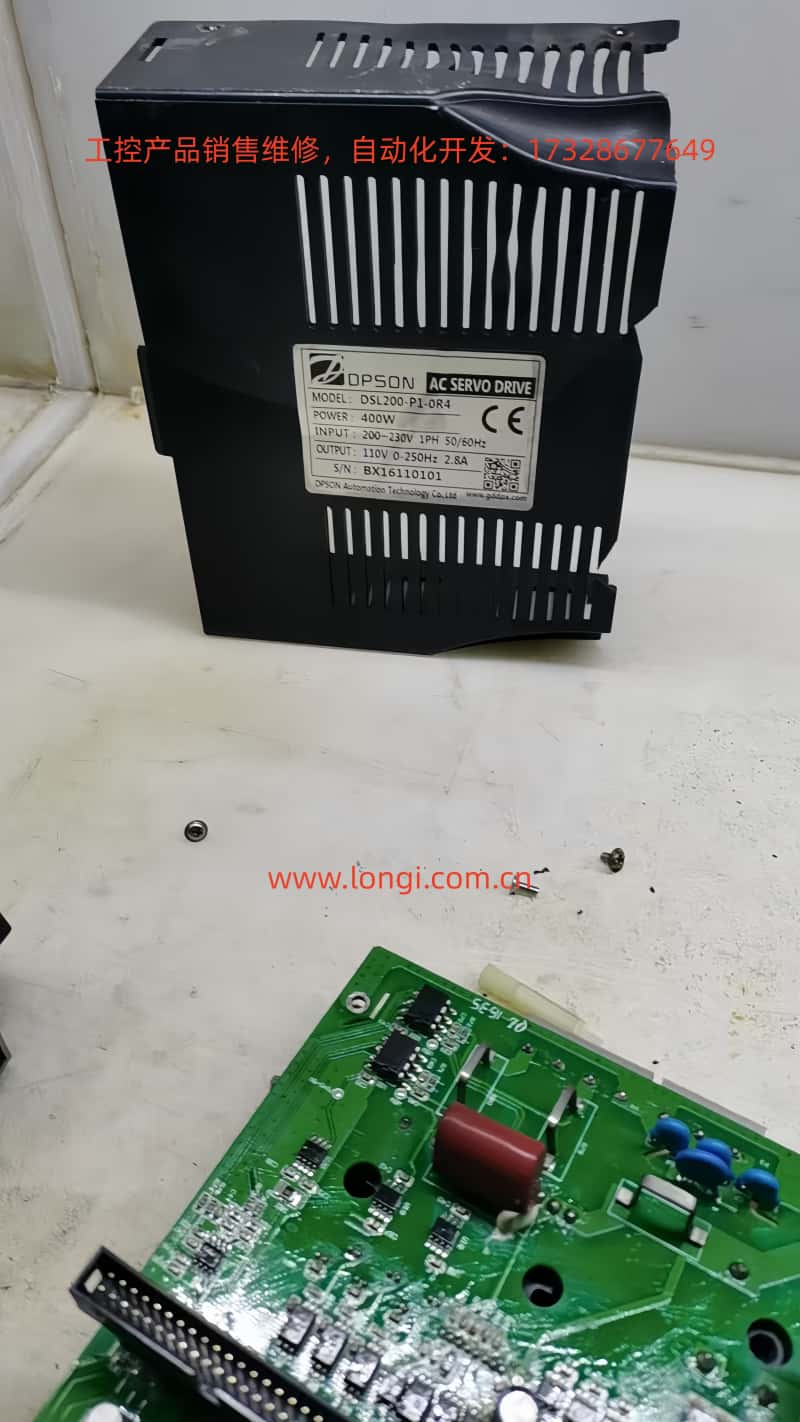

德普信（DPSON）DSL200P係列伺服驅動器（如DSL200-P1-0R4、DSL200-P1-0R7等型號）是廣泛應用於數控機床、包裝機械、機器人關節、紡織設備等自動化場合的高性能交流伺服驅動器。其LED顯示屏或通過通訊讀取的報警代碼ALE03，直接對應主電路欠壓（Main Circuit Undervoltage）故障。

該報警在驅動器上電或運行過程中觸發，核心檢測機製是監控主電路直流母線電壓（DC Bus Voltage）。DSL200P係列典型輸入規格為：

• 單相200~230V（P1係列）或三相200~230V/380V（P3係列）50/60Hz

• 母線電壓正常範圍：單相約270~320V DC（峰值），三相約540~650V DC

當母線電壓低於設定閾值（通常為額定值的85%~90%，具體見參數P0-08“母線電壓欠壓閾值”）時，DSP立即封鎖PWM輸出，點亮ALE03報警，防止功率模塊因欠壓導致過流或IGBT損壞。

注意：ALE03屬於即時保護型報警，屬於可自動複位或手動複位（需先排除故障再送SON信號）。若不處理，係統將停機，嚴重影響生產節拍。

2. ALE03報警的底層工作原理

DSL200P主電路結構：

輸入EMI濾波 → 整流橋（單相或三相橋式） → 直流母線濾波電容（大容量電解電容組） → IPM智能功率模塊 → 逆變輸出至電機U/V/W。

• 電壓檢測電路：采用精密電阻分壓 + 光耦隔離 + ADC采樣，實時采集母線電壓Vdc。

• 保護邏輯（內置於DSP）：

• Vdc < Vuv（欠壓閾值）→ 觸發ALE03

• 同時監控軟啟動繼電器是否吸合、充電電阻是否旁路

• 報警後自動切斷PWM，釋放再生製動能量（若配備外接製動電阻）

典型欠壓閾值（出廠默認）：

• 單相200V係統：Vuv ≈ 190V AC（對應DC 260V左右）

• 三相380V係統：Vuv ≈ 320V AC（對應DC 450V左右）

相關參數：

• P0-08：母線電壓欠壓檢測值

• P0-09：欠壓保護延時（通常20~100ms）

3. ALE03報警的常見誘因（按概率排序）

3.1 輸入電源電壓本身不足或波動（占60%以上案例）

• 現場電網電壓低於200V（尤其是農村/老舊廠房）

• 同一供電母線上大功率設備啟停導致瞬時跌落

• 變壓器容量不足、線路壓降過大（電纜過細、距離長）

3.2 接線與接觸問題（占20%）

• 主電源L/N（或R/S/T）接線鬆動、氧化、虛接

• 端子排螺絲未擰緊（扭矩應為1.0~1.5Nm）

• 相序錯誤（三相時）

• 斷路器/接觸器觸點燒蝕

3.3 內部硬件故障

• 輸入保險絲熔斷（F1/F2，通常15~30A快熔）

• 整流橋二極管單臂擊穿或開路

• 母線濾波電容容量衰減（老化後容量下降30%以上）

• 充電電阻燒斷（軟啟動回路故障）

• IPM內部檢測電路異常（極少）

3.4 輔助控製電源問題

• 控製電源（R/S單相220V）正常但主電源未接

• 外部24V/5V輔助供電異常（雖不直接觸發ALE03，但會導致檢測電路誤判）

3.5 參數或軟件設置錯誤

• P0-08設定過高

• 驅動器型號與實際供電電壓不匹配（如P1係列接380V）

4. 完整的故障診斷流程（推薦順序，15~30分鍾完成）

⚠️ 安全第一：斷開主電源與控製電源，等待母線電容放電5分鍾以上（用萬用表確認Vdc<50V），戴絕緣手套。

Step 1：確認報警真實性

1. 上電後觀察LED是否穩定顯示ALE03

2. 通過Modbus/485讀取寄存器4x1301（報警代碼），確認非誤顯示

3. 清除報警（按麵板複位或斷電重上），若立即重現則為硬件/電源問題

Step 2：測量輸入電源電壓

• 用真有效值萬用表（Fluke 87V推薦）測量L-N（單相）或R-S、S-T、T-R（三相）

• 標準：空載時應≥200V，負載時≥195V

• 波動>5%需加穩壓器或UPS

Step 3：檢查接線與保險

1. 拆下驅動器前蓋，目視保險絲是否熔斷（黑炭痕跡）

2. 擰緊所有主電源端子

3. 測量端子對地絕緣電阻>1MΩ

Step 4：測量直流母線電壓

• 上電後（不接電機），測量P(+)與N(-)間DC電壓

• 正常值：單相約280~310V DC，三相約540~650V DC

• 若<260V DC → 確認欠壓

• 關機後測量電容放電時間（正常<30秒降至50V）

Step 5：檢查整流橋與電容

• 關機，測量整流橋各二極管正反向壓降（0.4~0.6V正向，無窮大反向）

• 電容容量測試（需專用電容表或替換法）

Step 6：參數檢查與複位

1. 進入參數模式，確認P0-00~P0-09設置正確

2. 恢複出廠設置（P0-10=1），再逐一修改

Step 7：高級診斷（必要時）

• 用示波器觀察母線電壓波形（紋波<10V）

• 更換備用驅動器對比（快速定位是驅動器內部還是外部）

5. 針對性解決方案

5.1 電源電壓不足

• 安裝交流穩壓器（SVC-10KVA以上）

• 升級供電線路（≥4mm²銅纜）

• 單獨供電回路

5.2 接線接觸不良

• 更換航空插頭或壓接端子

• 塗抹導電膏防氧化

5.3 保險絲熔斷

• 嚴格按手冊規格更換（禁止用銅絲代替）

• 查找熔斷原因（短路？浪湧？）

5.4 內部硬件損壞

• 母線電容整組更換（推薦原廠，耐壓450V/1000μF×多隻）

• 整流橋/IPM模塊更換（需專業焊接台）

• 整機返回廠家維修（保修期內免費）

5.5 參數優化

• 將P0-08降低10V（慎用，僅臨時）

• 增加欠壓保護延時P0-09=50ms

6. 預防措施與日常維護規範

1. 巡檢：每月測量一次輸入電壓並記錄

2. 緊固：每半年檢查一次所有端子扭矩

3. 環境：使用環境溫度<45℃，濕度<85%RH，避免粉塵

4. 防護：配置浪湧保護器（SPD）和EMC濾波器

5. 選型：驅動器選型時留20%裕量（例如400W負載選750W驅動器）

6. 檔案：建立設備檔案，記錄每次報警時間、電壓值、處理方法

7. 典型現場案例分享

• 案例1：某包裝廠DSL200-P1-0R4出現ALE03，每天下午3點後必報。

• 診斷：電網電壓下午跌至195V。

• 解決方案：加裝15KVA穩壓器，徹底解決。

• 案例2：新安裝設備上電即ALE03。

• 診斷：主電源N線虛接，端子鬆0.5圈。

• 解決方案：擰緊後正常。

• 案例3：運行1年後偶爾ALE03。

• 診斷：母線電容容量衰減至原70%。

• 解決方案：整組更換後恢複，設備壽命延長3年以上。

• 案例4：三相380V型號接單相220V，ALE03常亮。

• 解決方案：更換匹配P1係列驅動器。

8. 與其他報警的區別與聯動分析

• 聯動處理：若同時出現ALE03 + ALE14（過載），優先處理欠壓，否則功率管易二次損壞。

9. 通訊讀取與遠程監控

通過RS485 ModBus RTU（P3-00~P3-02設置）：

• 寄存器 4x1301 = 3 → 代表ALE03報警

• 寄存器 4x1300 → 母線電壓實際值（V）

• 應用：可接入PLC/SCADA實現遠程報警推送

10. 結論與技術建議

ALE03主電路欠壓是DSL200P係列最常見、最易排查的報警之一。隻要嚴格按照“電源→接線→硬件→參數”的順序診斷，90%以上現場故障可在30分鍾內解決。核心原則是“先外部，後內部；先電壓測量，後拆機”。

對於批量使用單位，建議建立《伺服驅動器電壓巡檢表》，將ALE03發生率控製在0.5%/年以下。德普信官方售後響應快，備件充足，推薦與當地代理商建立長期合作。

總結：通過本文完整流程，相信讀者能夠獨立、快速、徹底地排除DSL200P ALE03故障，讓設備恢複高效穩定運行，推動工業自動化更可靠。
