ABB TZIDC 智能電-氣定位器技術詳解：反饋軸機械原理、端口接線、供電測試與全流程功能驗證指南
ABB TZIDC 係列智能電-氣定位器是工業過程控製領域中廣泛應用的閉環位置控製設備，主要用於將 4-20 mA 模擬信號（或現場總線信號）轉換為精確的氣動輸出，從而驅動氣動執行器實現閥門或擋板的精確定位。與傳統的 I/P 比例轉換器不同，TZIDC 內置微處理器、位置傳感器和自適應控製算法，可實現自動校準、故障診斷和位置反饋輸出。本文基於 TZIDC 官方技術手冊（OI/TZIDC-110/TZIDC-120-EN、45/18-79-EN 配置參數化手冊及 TZIDC-200 係列電氣連接規範），結合實際測試場景，從設備原理、機械安裝、電氣接線、供電計算、端口信號類型到完整功能測試流程，進行係統性技術解析。內容涵蓋參數組配置、Autoadjust 算法、錯誤代碼診斷及維護要點，旨在為工程技術人員提供可直接操作的參考。
一、設備原理與核心組件解析
TZIDC 定位器本質上是電-氣轉換與閉環反饋控製的集成係統。其核心工作流程為：外部 4-20 mA 設定點信號通過 +11/-12 端子輸入，同時為設備提供回路供電（兩線製，電壓降典型 10-11 V）。內部 I/P 模塊（電流-壓力轉換器）將電流信號轉換為 0.2-1 bar（或 3-15 psi）比例氣壓輸出至執行器的 OUT1（單作用）或 OUT1/OUT2（雙作用）端口。位置傳感器實時監測執行器實際行程，通過反饋軸的機械旋轉轉換為內部模擬電壓信號，微處理器（CPU）以 20 ms 采樣率比較設定點與實際位置，計算偏差並動態調整氣壓輸出，實現死區 <0.3%、線性度 ≤0.5% 的高精度控製。
與簡單壓力比例閥的本質區別在於：TZIDC 具備自適應 PID 控製（KP、TV 參數自動優化）、容差帶調節（TOL_BAND 0.3-10% 可調）、行程時間設定（0-200 s）和多種特性曲線（線性、等百分比 1:25/1:50 或自定義 20 點）。空氣消耗 <0.03 kg/h，輸出容量在 6 bar 供應時達 13 kg/h，支持單/雙作用執行器及彈簧複位/雙向執行器。環境溫度範圍 -30~+85 ℃，防護等級 IP65，防爆認證包括 ATEX Ex i / Ex ec、IECEx、FM/CSA。
二、執行器與反饋軸機械安裝原理
執行器（Actuator）是氣動驅動裝置，用於將氣壓轉換為機械位移或旋轉運動，常見類型包括線性氣缸（活塞式，行程 10-300 mm）和旋轉氣缸（葉片式或齒輪式，旋轉角度 90°/180°）。TZIDC 必須安裝在執行器上才能形成完整控製回路：定位器通過安裝支架（NAMUR 標準或 VDI/VDE 3845）固定，反饋軸（Feedback Shaft）與執行器輸出杆/軸機械連接。

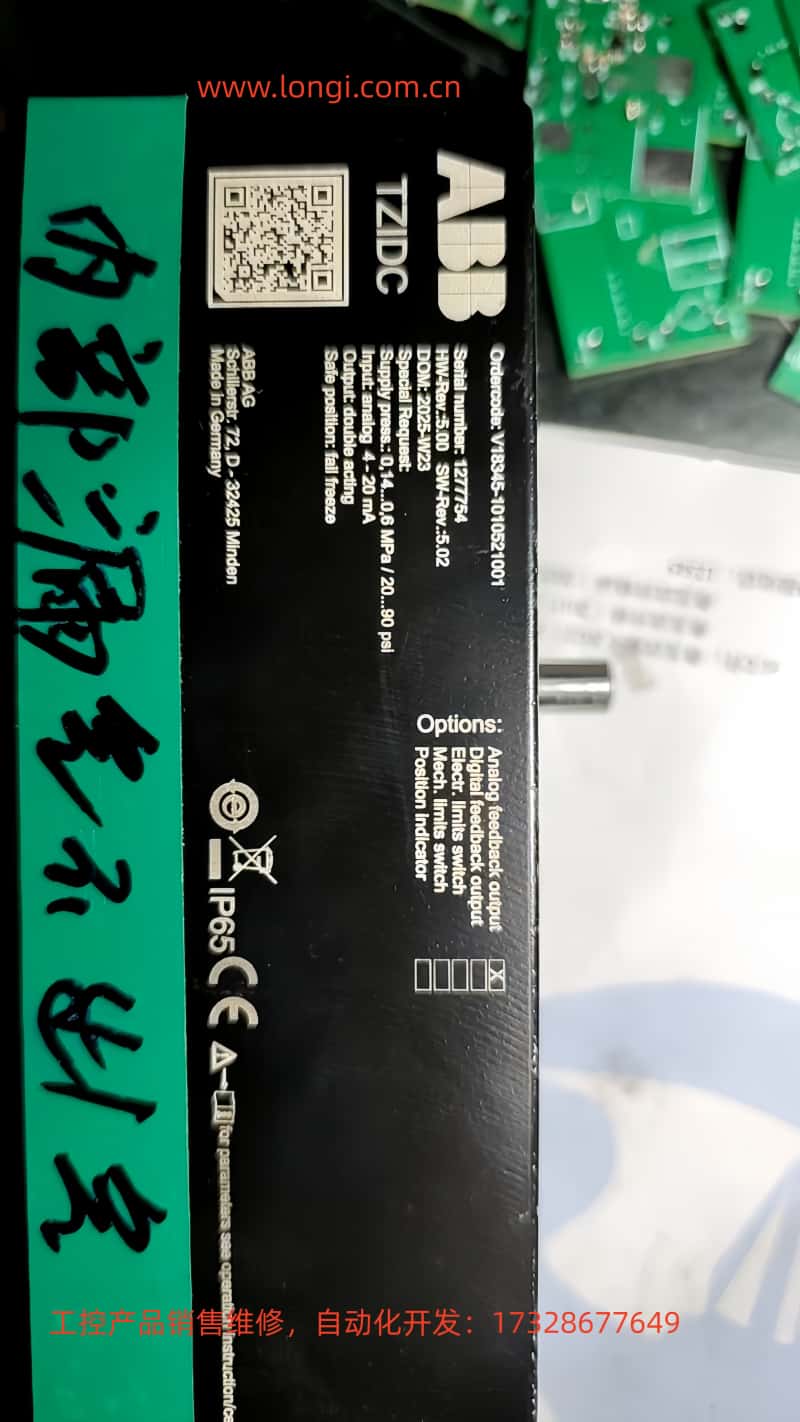

反饋軸是純機械部件，直徑約 10 mm，表麵有扁平定位麵，僅能單向安裝。安裝時，反饋軸箭頭必須位於傳感器標記範圍內（線性執行器 ±28°，旋轉執行器 ±57°，最小角度 25°）。當執行器動作時，反饋軸同步旋轉，驅動內部槽型位置傳感器（非接觸式，典型霍爾或光學原理）產生模擬信號。該信號範圍對應 0-100% 行程，超出範圍會觸發 ERROR 3（位置超出傳感器範圍），設備自動切換至安全位置。
安裝步驟詳解：
預調反饋軸至零位（箭頭對準中位標記）。
連接杠杆（Lever）：線性執行器使用 DIN/IEC 534 支架，旋轉執行器使用 VDI/VDE 3845 適配器。
固定螺絲扭矩 4-6 Nm，確保無間隙。
手動旋轉執行器至兩端限位，LCD 在模式 1.3（MAN_SENS）下顯示角度值，確認 >25° 且對稱。
若未連接執行器，手動旋轉反饋軸可模擬測試，但實際行程時間和控製參數會因負載缺失而偏差。
安裝不當會導致零點漂移 >4%（ALARM 3）或傳感器範圍利用率 <10%（信息代碼 RNG_ERR），必須在 Autoadjust 前修正。
三、電氣接線與端口信號類型詳解
TZIDC 采用模塊化端子設計，主回路 +11/-12 為唯一必接端口，其餘為可選模塊（Analog Feedback、Digital Feedback、Shutdown）。端口分類嚴格區分輸入/輸出，極性固定（+ 正，- 負），導線截麵積 0.5-2.5 mm²，螺絲端子扭矩 0.5 Nm。
主輸入端口 +11/-12：模擬輸入（4-20 mA，兩線製回路供電）。輸入信號同時提供電源（最小 10 V 電壓降，典型 11 V @ 20 mA），電流範圍 3.8-20.5 mA 有效。超出範圍觸發 ALARM 2（設定點超範圍）。
模擬輸出端口 +31/-32：輸出（4-20 mA，對應 0-100% 位置）。可分段設定，直接/反向動作，特性偏差 <1%。測試時串聯萬用表 mA 檔，直接讀取位置反饋。
數字限位輸出端口 +41/-42 與 +51/-52：
基本為輸出（NAMUR 兼容，5-11 V DC，邏輯 0：<1.2 mA，邏輯 1：>2.1 mA）。
若選 24 V 微型開關模塊，則額外 +43/+53 為輸入（供電 8-24 V DC），41/42/51/52 為 NC/NO 觸點輸出（max 2 A）。
感應開關（Proximity）為純輸出，無需外部供電。
參數 P3.1/P3.2 設置開關點（0-100%），P3.4/P3.5 設置有效方向。
數字輸入端口 +81/-82：輸入（12-24 V DC，電流 ≤4 mA）。用於外部觸發安全位置或禁用控製（參數 P4.0 設定功能）。
數字輸出端口 +83/-84：輸出（NAMUR 報警觸點）。觸發條件包括泄漏、超時、零點漂移等（參數 P5 組）。
接線注意： 所有信號回路必須電氣隔離，電纜屏蔽層兩端接地（長度 <1 m）。防爆型需符合 Ui ≤30 V、Ii ≤100 mA。HART 通信通過 +11/-12 疊加 FSK 信號，無需額外端口。
四、供電計算與回路測試方法
TZIDC 為兩線製回路供電，不能直接接電壓源。內部等效電阻 ≈550 Ω（11 V @ 20 mA）。正確供電公式：
回路電流 I = (V_supply - V_drop) / (R_external + R_internal)
推薦 V_supply = 24 V DC（範圍 12-45 V，非 Ex 環境），V_drop = 11 V，R_internal = 550 Ω。
示例計算：
目標 20 mA（100% 位置）：R_external = (24 - 11) / 0.02 = 650 Ω（推薦 680 Ω 標準電阻，實際電流 ≈19.1 mA）。
目標 4 mA（0% 位置）：使用可變電阻（1-5 kΩ 電位器），從高阻值逐步降低。
最小啟動電壓：12 V（若 <10 V，觸發 ERROR 10，設備自動重設）。
測試步驟：
用 4-20 mA 信號發生器（Fluke 707 等）直接輸出，或 24 V + 可變電阻 + 萬用表串聯監控。

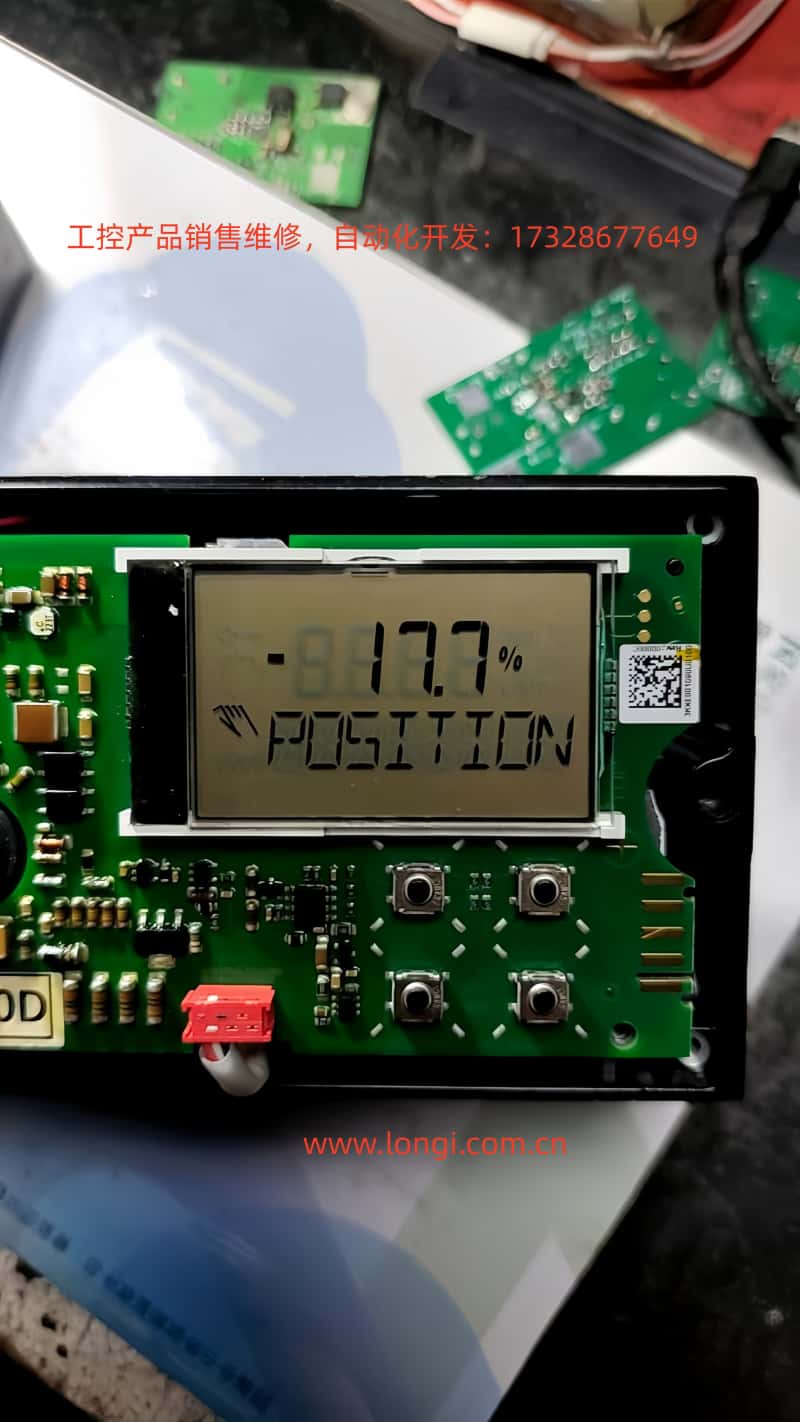

施加 12 mA，LCD 應亮起顯示位置（若負值如 -81.7%，說明反饋軸未校準）。
測量回路電壓降（+11/-12 間 ≥10 V）。
若電流 9.8 mA 顯示 -81.7%，進入模式 1.3 手動旋轉反饋軸驗證傳感器響應。
五、參數配置與 Autoadjust 調試流程
進入配置級別：同時按 ↑↓ + ENTER（倒計時 3→0）。參數分 11 組（P1 標準 ~ P11 安全位置）。
關鍵流程：
P1.0 ACTUATOR：選 LINEAR/ROTARY。
P1.1 AUTO_ADJ：啟動自適應調節（FULL/STROKE/CTRL_PAR/ZERO_POS 模式）。過程分 10-200 步（排氣、行程時間測量、PID 優化），成功顯示 COMPLETE。
P1.2 TOL_BAND：容差帶（默認 0.3%）。
P1.3 TEST：2 分鍾模擬測試。
P1.4 EXIT → NV_SAVE 保存。
P2 組（設定點）： MIN_RGE/MAX_RGE（分段 20-100%）、CHARACT（特性曲線）、ACTION（直接/反向）、SHUT_CLS/SHUT_OPN（關斷值 0-20%）、RAMP UP/DN（斜坡時間）。
P3 組（操作範圍）： MIN_RGE/MAX_RGE（行程限位）。
P4-P5 組： 數字 I/O 與報警（LEAKAGE、TIME_OUT、STRK_CTR）。
P7 組： 控製參數（KP UP/DN、TV UP/DN、GOPULSE、Y-OFS）。
P8-P10： 模擬/數字輸出、輸入配置。
P11： FAIL_POS（安全位置：空氣排放或堵塞）。
六、全流程功能測試方法
基本響應測試：
模式 1.0（適應控製）：改變輸入 4-20 mA，位置跟隨誤差 <0.5%。
模式 1.2（行程手動）：按 ↑↓ 調節，觀察執行器平滑移動。
模式 1.3（傳感器手動）：驗證反饋軸旋轉對應角度顯示。
模擬輸出測試（+31/-32）：
數字限位輸出測試（+41/-42、+51/-52）：
數字輸入測試（+81/-82）：
數字輸出報警測試（+83/-84）：
HART 診斷：用通信器讀取 PV、SV、TV、QV，檢查零點漂移、行程計數器。
七、故障診斷與維護要點
常見錯誤代碼（LCD 或 HART）：
ERROR 0/10：電源中斷或電壓 <10 V → 檢查回路電壓。
ERROR 3：位置超出傳感器範圍 → 重新 Autoadjust。
ERROR 4：EEPROM 訪問失敗 → 加載出廠設置（FACT_SET）。
ALARM 1：執行器泄漏 → 檢查管路。
ALARM 3：零點漂移 >4% → 機械安裝校正。
TIMEOUT：行程時間超 200 s → 增加氣壓或用增壓器。
維護：
每 3 個月檢查空氣過濾器（塑料濾芯，DIN/ISO 8573-1 第 3 級）。
I/P 模塊濾芯更換（拆主板，扭矩 350 Ncm）。
每年運行 Autoadjust 更新參數。
振動影響 ≤±1%（10 g, 80 Hz），安裝位置無影響。
八、應用案例與工程注意事項
在石化裝置調節閥控製中，TZIDC 配合線性執行器實現流量精確調節：設定點 12 mA（50% 開度），實際位置偏差 <0.3%，響應時間 <2 s。雙作用旋轉執行器蝶閥應用中，P2.3 ACTION 設為 REVERSE，SHUT_CLS 設 15% 避免卡死。
注意事項：
空氣必須無油無水（露點低於工作溫度 10 K）。
防爆型接線嚴格按 FM 安裝圖 901265。
保存參數前必須 NV_SAVE，否則重啟丟失。
選項模塊不能同時占用同一槽位（Shutdown 與 Digital Feedback 衝突）。
九、結論與擴展應用
ABB TZIDC 通過機械反饋軸、閉環 PID 控製與模塊化端口設計，實現了從簡單定位到智能診斷的全方位功能。其非比例閥的本質在於自適應與反饋機製，極大提升了過程控製可靠性。實際工程中，結合 HART DTM 或 SMART VISION 軟件可實現遠程配置，進一步擴展至 SIL 2 安全儀表係統。
通過本文所述安裝、接線、供電計算、參數配置與多模式測試流程，技術人員可獨立完成設備驗證與故障排除。建議定期下載 ABB Library 最新固件（QR 碼掃描），確保兼容性與安全性。該定位器在煉油、化工、電力等行業的應用證明，其精度、可靠性和維護便利性遠超傳統設備，是工業 4.0 閥門智能化的核心組件。
