ABB ACS510變頻器F0018故障深度解析：硬件機製、排查邏輯與解決策略

一、引言

ABB ACS510係列變頻器作為工業領域廣泛應用的通用型變頻器，憑借其高可靠性、易操作性和豐富的保護功能，成為風機、水泵、傳送帶等設備的核心控製部件。然而，在長期運行中，F0018故障（THERM FAIL）是用戶頻繁遇到的“棘手問題”——它不僅會導致變頻器突然停機，影響生產連續性，更因涉及“內部溫度監測”這一核心保護機製，需精準排查才能徹底解決。

本文將從故障定義、硬件機製、原因分析、排查步驟、解決策略五大維度，結合實際案例，係統解析F0018故障的處理邏輯，為工程技術人員提供可落地的操作指南。

二、F0018故障的本質：內部溫度監測係統失效

1. 故障代碼定義

根據ABB ACS510用戶手冊，F0018對應“THERM FAIL”（溫度傳感器故障），具體描述為：

內部故障。監測傳動的內部溫度熱敏電阻斷開或短路。請與本地ABB辦事處聯係。

該故障屬於硬件級保護，觸發時變頻器會立即封鎖輸出，防止因溫度監測失效導致功率模塊過熱損壞。

2. 溫度監測係統的硬件機製

ACS510的溫度監測核心是NTC熱敏電阻（負溫度係數熱敏電阻），其特性為：阻值隨溫度升高而降低（25℃時標稱阻值通常為10kΩ，B值3950K）。

（1）熱敏電阻的安裝位置

熱敏電阻通常集成在功率模塊（IGBT模塊）或散熱片上（部分型號為獨立元件），直接接觸發熱源，用於實時監測功率器件的溫度。

（2）監測邏輯

變頻器的CPU通過分壓電路讀取熱敏電阻的阻值，轉換為溫度值（公式：T=ln(R25RT)+298BB−273，其中RT為當前阻值，R25為25℃時標稱阻值）。

• 當阻值超出正常範圍（如開路→阻值∞，短路→阻值≈0），或溫度超過閾值（默認90℃），CPU會觸發F0018故障。

• 注意：F0018與“過熱故障（F0006）”的區別：

• F0006：溫度真實過高（如風扇故障、散熱堵塞），熱敏電阻檢測到溫度超過閾值；

• F0018：熱敏電阻本身或線路異常（如開路、短路），導致CPU無法正確讀取溫度。

三、F0018故障的核心原因分析

F0018的本質是熱敏電阻監測回路異常，具體原因可分為硬件損壞、線路問題、環境因素、參數誤設四大類，其中硬件損壞占比最高（約60%）。

1. 熱敏電阻本身損壞（最常見）

• 老化：長期處於高溫環境（如功率模塊溫度頻繁波動），NTC材料的半導體特性退化，阻值漂移（如25℃時阻值從10kΩ變為20kΩ），最終開路或短路。

• 機械損傷：安裝時引腳被掰斷、焊接時過熱燒毀，或運行中振動導致引腳斷裂。

• 過載衝擊：電機堵轉、短路等故障導致功率模塊溫度驟升，熱敏電阻因過熱損壞。

2. 線路連接問題（次常見）

• 接線鬆動：變頻器運行中的振動導致熱敏電阻接線端子（如X10、X20）螺絲鬆動，接觸不良（相當於開路）。

• 線路腐蝕：潮濕環境中，接線端子氧化（如銅綠），導致接觸電阻增大，CPU誤判為熱敏電阻阻值異常。

• 線路斷線：老鼠咬噬、外力拉扯導致線路斷裂，或焊接點虛焊。

3. 散熱係統故障（間接原因）

• 風扇失效：風扇電機損壞、軸承卡死，或風扇電源線路故障（如熔斷器熔斷），導致散熱片溫度升高，熱敏電阻檢測到的溫度超過閾值，但若熱敏電阻本身正常，應觸發F0006而非F0018——隻有當散熱故障導致熱敏電阻過熱損壞時，才會觸發F0018。

• 散熱片堵塞：灰塵、紙漿、油汙等覆蓋散熱片，導致熱量無法散發，熱敏電阻長期處於高溫環境，加速老化。

4. 環境與參數因素（少見但需排查）

• 環境惡劣：變頻器安裝在灰塵多（如紡織廠）、濕度大（如汙水處理廠）、溫度高（如鍋爐房）的環境中，熱敏電阻受潮、積灰，導致阻值異常。

• 參數誤設：用戶誤修改溫度監測參數（如group 14的1401“溫度傳感器類型”設為“PTC”，或1403“溫度故障閾值”設為50℃），導致CPU誤判。

5. 功率模塊故障（關聯原因）

• IGBT損壞：IGBT短路、擊穿時，會產生大量熱量，可能波及熱敏電阻（如爆炸時燒斷引腳），導致F0018與F0002（過電壓）、F0003（欠電壓）同時觸發。

四、F0018故障的係統排查步驟

排查F0018需遵循“安全第一、從簡到繁、硬件優先”的原則，具體步驟如下：

1. 安全準備（關鍵！）

• 斷電：斷開變頻器的輸入電源（L1、L2、L3），掛“禁止合閘”警示牌。

• 放電：用萬用表測量直流母線（+DC、-DC）電壓，確認低於36V（安全電壓）後再操作（ACS510的直流母線電壓約為輸入電壓的1.35倍，如380V輸入時為540V，需等待5-10分鍾放電）。

• 驗電：用驗電筆確認電源側無電壓。

2. 外觀檢查（快速定位明顯問題）

打開變頻器前門，觀察：

• 熱敏電阻外觀：引腳是否斷裂、燒蝕，本體是否有裂紋（若集成在功率模塊中，需觀察模塊是否有炸裂痕跡）。

• 散熱係統：風扇是否運轉（若變頻器未完全斷電，可短暫上電觀察），散熱片是否有大量灰塵、油汙。

• 線路連接：熱敏電阻接線端子是否鬆動、氧化（如螺絲未擰緊、端子發黑）。

3. 熱敏電阻阻值測量（核心步驟）

• 定位熱敏電阻：根據手冊找到熱敏電阻的位置（通常標注為“TH”“TEMP”，或位於功率模塊附近）。

• 測量工具：使用數字萬用表（精度≥0.5%），選擇電阻檔（20kΩ或200kΩ）。

• 測量方法：

1. 斷開熱敏電阻與變頻器的連接（避免線路影響）；

2. 測量兩引腳間的阻值（常溫25℃下，標稱阻值應為10kΩ±10%，如ABB備件號1SFA896108R7000的熱敏電阻，25℃時阻值為10kΩ）；

3. 用手捂住熱敏電阻（模擬升溫），觀察阻值是否下降（NTC特性）——若阻值無變化，說明熱敏電阻損壞。

• 判斷標準：

• 阻值=∞→開路；

• 阻值≈0→短路；

• 阻值偏離標稱值±20%→老化。

4. 線路通斷檢查

• 工具：萬用表通斷檔（蜂鳴檔）。

• 步驟：

1. 找到變頻器控製板（CPU板）上的熱敏電阻接線端子（如X10-1、X10-2）；

2. 測量端子與熱敏電阻引腳間的線路通斷——若不響（無蜂鳴），說明線路斷線；

3. 檢查接線端子的扭矩（M3螺絲扭矩應為0.8-1.0N·m），若鬆動，用螺絲刀緊固並打磨氧化層（用砂紙或酒精棉）。

5. 散熱係統檢查

• 風扇測試：

1. 斷開風扇電源（如拔掉風扇插頭）；

2. 用萬用表測量風扇兩端電壓（應為24V DC或380V AC，根據風扇型號）；

3. 若電壓正常但風扇不轉，說明風扇損壞（需更換同型號風扇）；

4. 若電壓異常，檢查風扇電源線路（如熔斷器、繼電器）。

• 散熱片清理：用壓縮空氣（壓力≤0.2MPa）吹掃散熱片縫隙，或用毛刷清理灰塵（注意：不要觸碰功率模塊、電容等敏感元件）。

6. 環境與參數檢查

• 環境改善：若變頻器安裝在灰塵多的環境，加裝防塵網（定期清理，每1-2周1次）；若濕度大，加裝除濕機或加熱器（保持濕度≤80%）。

• 參數恢複：若懷疑參數誤設，用參數9902（恢複出廠設置）重置參數（注意：會清除用戶自定義參數，需提前備份）。

7. 替換測試（最終驗證）

若以上步驟未找到問題，可使用同型號備用熱敏電阻替換原熱敏電阻（需確認型號匹配，如NTC 10kΩ/25℃、B值3950K），重新上電測試：

• 若F0018故障消除，說明原熱敏電阻損壞；

• 若故障仍存在，需檢查控製板（CPU板）的溫度監測電路（如分壓電阻、運算放大器），此時需聯係ABB辦事處或專業維修人員。

五、F0018故障的解決策略與案例分析

1. 常見場景的解決方法

2. 實際案例解析

案例1：化工企業攪拌電機變頻器F0018故障

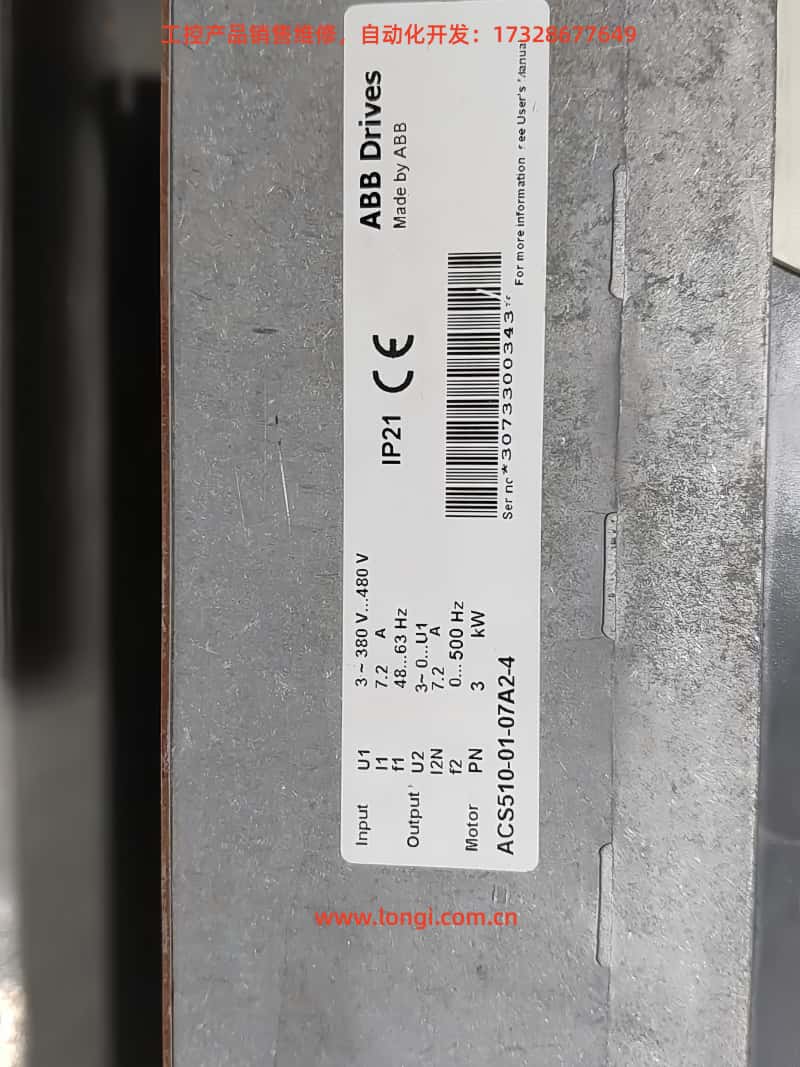

• 設備信息：ABB ACS510-01-07A2-4（7.5kW），驅動攪拌電機，安裝在化工車間（粉塵大）。

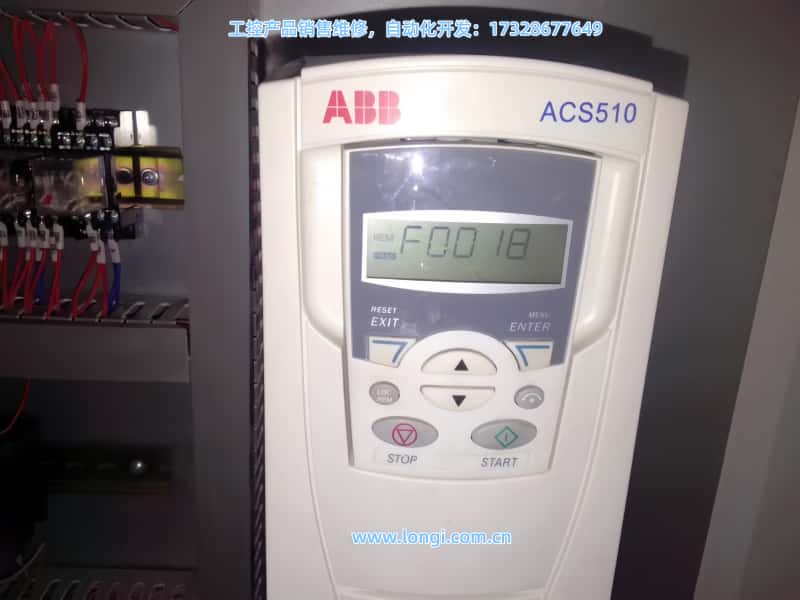

• 故障現象：運行中突然停機，顯示F0018。

• 排查過程：

1. 安全準備：斷電，放電，測直流母線電壓為0V。

2. 外觀檢查：散熱片覆蓋大量化工粉塵，風扇被粉塵卡住不轉；熱敏電阻引腳無斷裂，但本體有粉塵覆蓋。

3. 阻值測量：斷開熱敏電阻，測阻值為∞（開路）。

4. 線路檢查：接線端子無鬆動，線路通斷正常。

5. 散熱檢查：清理散熱片和風扇的粉塵，風扇恢複運轉。

• 解決方法：更換熱敏電阻（1SFA896108R7000），清理粉塵，加裝防塵網。

• 後續效果：每3個月清理一次防塵網，故障未再發生。

案例2：電梯廠變頻器F0018故障

• 設備信息：ABB ACS510-01-012A-4（11kW），驅動電梯電機，安裝在電梯機房（通風良好）。

• 故障現象：頻繁觸發F0018，重啟後可短暫運行。

• 排查過程：

1. 安全準備：斷電，放電。

2. 外觀檢查：散熱片幹淨，風扇運轉正常；熱敏電阻引腳無異常。

3. 阻值測量：測熱敏電阻阻值為15kΩ（25℃時應為10kΩ），偏離標稱值。

4. 線路檢查：接線端子氧化，接觸不良。

• 解決方法：用砂紙打磨端子氧化層，塗導電膏，緊固螺絲；重新測量阻值為10kΩ，上電測試故障消除。

• 原因分析：接線端子氧化導致接觸電阻增大，CPU誤判為熱敏電阻阻值異常（15kΩ對應溫度約15℃，但實際溫度正常，邏輯矛盾觸發F0018）。

3. 需聯係ABB辦事處的場景

• 熱敏電阻集成在功率模塊中（如部分小型號變頻器），用戶無法自行更換；

• 排查後無法確定故障原因（如控製板電路故障）；

• 變頻器在保修期內（自行拆解會失去保修）；

• 需校準溫度監測係統（如大型變頻器的高精度溫度監測）。

六、F0018故障的預防措施

1. 定期維護（關鍵）

• 每1-3個月：清理散熱片灰塵，檢查風扇運轉情況，測熱敏電阻阻值（對比標稱值）；

• 每6-12個月：檢查接線端子扭矩，清理氧化層，備份參數；

• 每2-3年：更換風扇（根據運行時間，如風扇壽命約2萬小時），檢測熱敏電阻老化情況（阻值偏離標稱值±10%時需更換）。

2. 改善運行環境

• 安裝在通風良好、灰塵少、濕度低的地方（溫度-10℃~40℃，濕度10%~80%）；

• 避免與熱源（如電機、變壓器）近距離安裝（間距≥500mm）；

• 加裝防塵網（進風口）、除濕機（潮濕環境）、空調（高溫環境）。

3. 避免過載運行

• 確保電機負載不超過變頻器額定容量（如7.5kW變頻器驅動7.5kW電機，避免長期過載10%以上）；

• 設置過載保護參數（如group 15的1501“過載電流閾值”設為110%額定電流），防止電機堵轉導致溫度驟升。

4. 參數管理

• 禁止隨意修改溫度監測參數（如group 14的1401~1403）；

• 定期備份參數（用ABB Drive Composer軟件），以便恢複。

七、總結

F0018故障是ABB ACS510變頻器內部溫度監測係統失效的典型表現，其核心原因是熱敏電阻或線路異常。排查時需遵循“安全準備→外觀檢查→阻值測量→線路檢查→散熱檢查→環境檢查”的邏輯，優先排查硬件問題（熱敏電阻、線路），再考慮環境與參數因素。

解決策略需根據故障原因精準施策：硬件損壞則更換，線路問題則修複，環境惡劣則改善。對於集成式熱敏電阻或複雜電路故障，需及時聯係ABB辦事處，避免自行拆解導致更大損失。

預防是關鍵：定期維護、改善環境、避免過載，可將F0018故障的發生概率降低80%以上。工程技術人員需掌握上述排查與解決邏輯，才能快速恢複生產，保障設備可靠性。
