ABB ACH580變頻器故障排除完整指南：電機過載（7122）、短路（2340）與電流測量校準故障（2281）詳解及解決方案

ABB ACH580係列變頻器作為HVAC專用驅動器，在風機、水泵、空調係統等領域廣泛應用。其穩定運行直接影響建築能效與設備壽命。然而，用戶常遇到“2 faults active”麵板報警，伴隨故障代碼7122（Motor overload電機過載）、2340（Short circuit短路）和2281（Current measurement calibration fault電流測量校準故障）。本文基於ABB官方固件手冊（ACH580 HVAC control program firmware manual）、Calibration Fault 2281技術說明（LVD-EOTKN111U-EN）及實際現場案例，係統梳理這些故障的成因、診斷邏輯與排除步驟，幫助工程師、維護人員及設備業主快速定位問題，避免停機損失。

ACH580變頻器故障機製概述

ACH580采用矢量控製技術，內置高精度電流傳感器實時監測U/V/W三相輸出電流。故障保護邏輯由控製板與功率單元協同完成：

• 7122 Motor overload：電機熱模型（I²t）或實測電流超過閾值觸發。

• 2340 Short circuit：功率單元監測到輸出短路或狀態反饋不匹配。

• 2281 Calibration：電流測量偏移量或U2/W2相差值超限（校準時更新）。

麵板顯示“2 faults active”表明至少兩個故障同時激活，常伴隨Aux code輔助碼（如2281的00000003）。這些故障並非孤立，常形成連鎖：電機/電纜問題先觸發2340短路，導致電流測量失準觸發2281，同時負載異常疊加7122過載。本文將逐一拆解，並提供端到端診斷流程。

三大故障代碼深度解讀

1. 故障7122：Motor overload（電機過載）

• 官方描述（ACH580固件手冊）：電機電流過高。

• Aux code：通常0000 0000。

• 觸發條件：實際輸出電流超過電機額定值，或熱模型累計I²t達到100%。

• 常見誘因：

• 風機/泵負載卡阻、軸承磨損、閥門未開啟導致機械過載。

• 環境溫度>40℃、電機冷卻風扇故障。

• 參數設置不當：35.51 Motor load curve、35.52 Zero speed load、35.53 Break point未匹配實際負載曲線；35.55/35.56動作級別過嚴。

• 電壓波動或電源不穩放大電流峰值。

• 風險：持續運行可能燒毀電機繞組或IGBT模塊。

2. 故障2340：Short circuit（短路）

• 官方描述：電機電纜或電機內部短路（功率單元監測）。

• Aux code（R6以上機型常見）：0001~0020表示IGBT上下管短路；0080表示輸出相狀態反饋與控製信號不匹配；0040表示直流母線電容短路。

• 觸發條件：輸出電流瞬時突變或相間/對地電阻<規定值。

• 常見誘因：

• 電機電纜絕緣破損、接線鬆動、老化或鼠咬。

• 電機繞組受潮、燒毀或星三角接法錯誤。

• 安裝禁忌：電機電纜上接入功率因數補償電容或浪湧吸收器（ABB明確禁止）。

• 電纜過長（>100m）導致容性電流疊加。

• 連鎖效應：短路瞬間電流峰值幹擾傳感器，極易誘發後續2281校準故障。

3. 故障2281：Current measurement calibration fault（電流測量校準故障）

• 官方描述（ACH580/ACQ580/ACS580手冊及LVD-EOTKN111U-EN技術說明）：輸出相電流測量偏移量過大，或U2與W2相測量值差異過大（校準時更新）。

• Aux code關鍵解讀（ACH580專用表）：

• 0001：U相電流偏移過高。

• 0002：V相電流偏移過高。

• 0003：W相電流偏移過高（本文案例典型，Aux code 00000003）。

• 0004：相間增益差異過大。

• 觸發條件：上電或ID run期間，驅動器自動校準三相電流傳感器時檢測到偏差超限（典型閾值0.5%~1%）。

• 常見誘因（優先級排序）：

1. 電機電纜/W相接線鬆動、接觸不良或氧化（占現場70%）。

2. 電機繞組不對稱、長電纜電容效應或接地故障。

3. 功率板電流傳感器硬件老化/損壞（空載仍報則90%為此）。

4. 參數99組電機銘牌數據與實際不符，或未執行電流校準。

• 技術本質：ACH580矢量控製依賴精確電流反饋（Park變換基礎）。W相偏移會導致轉矩脈動、效率下降，甚至IGBT過熱。

時間線案例關聯：11:27:53觸發7122過載 → 11:30:33觸發2340短路 → 11:32:07觸發2281校準（W相），完全符合“負載異常→短路→傳感器失準”的連鎖邏輯。

故障根因分析與邏輯鏈條

現場數據表明，2281+2340同時出現時，90%以上源於電機側（電纜/繞組），而非驅動器硬件。邏輯鏈：

1. 電纜/W相問題 → 2340短路保護。

2. 短路瞬態電流擾動傳感器 → 2281校準失敗（尤其是W相）。

3. 負載持續偏高 → 7122過載疊加。

其他次要因素：電源諧波、參數99.03~99.12電機數據錯誤、環境潮濕（美國現場常見）。若電機完全斷開仍報2281，則硬件概率>80%（需換功率板或整機）。

安全操作前提與工具準備

 強製步驟（符合IEC 61800-5-1與ABB手冊）：

1. 斷開主電源，掛“禁止合閘”牌。

2. 等待至少5分鍾，讓直流母線電容放電（測量UDC+~UDC-電壓<30V）。

3. 使用500V絕緣電阻表、多用表、鉗形電流表。

4. 佩戴絕緣手套，確認無殘壓。

禁止：帶電拔插電機電纜；未放電直接複位。

步步詳解故障排除流程（推薦30~60分鍾完成）

階段1：硬件檢查（隔離根因，優先執行）

1. 斷開電機電纜（U/V/W+PE）。

2. 測量：

• 電機三相對地絕緣 ≥5MΩ（500V檔）。

• 電纜三相對地 ≥100MΩ。

• 重點檢查W相接頭是否有燒痕、鬆動、氧化。

3. 目視電纜是否有破損、接頭氧化、安裝不規範（美國現場常見振動導致）。

4. 拆除電機電纜上任何PFC電容或浪湧器件。

判斷：

• 絕緣低 → 更換電纜/電機。

• 空載上電仍報2281/2340 → 驅動器硬件故障（聯係ABB）。

階段2：空載測試與複位

• 電機電纜斷開，上電。

• 進入Diagnostics → Active faults，記錄所有代碼與時間戳。

• 按麵板“Reset”清除。

• 若故障消失 → 問題在負載側；若仍報 → 硬件或校準參數問題。

階段3：執行電流校準（針對2281）

參數路徑：99.13 ID run requested。

1. 設為“4 = Current measurement calibration”（僅R6以上支持；R1~R5需完整ID run）。

2. 確保電機斷開或空載，啟動校準（麵板顯示進度）。

3. 成功後恢複99.13=0。

4. 若失敗 → 檢查W相接線，再次執行；仍失敗則換機。

階段4：處理7122過載

• 檢查實際負載電流（麵板01.07 Motor current）。

• 參數調整（謹慎）：

• 35.51~35.53：優化負載曲線（參考電機銘牌）。

• 35.55~35.56：臨時提高過載動作閾值（但不可取消保護）。

• 35.57 Motor overload class：設為10（IEC標準）。

• 確認電機環境溫度<40℃，冷卻良好。

階段5：綜合測試與參數驗證

1. 逐步恢複：空載試車 → 輕載 → 滿載。

2. 監控Diagnostics → Fault history（最後5次故障+20次事件）。

3. 驗證99組電機數據（99.04~99.12）與銘牌一致。

4. 啟用自動複位（31.12 Autoreset）僅在安全應用中（需標記“自動重啟”警示）。

完整流程圖邏輯：硬件檢查 → 空載複位 → 校準2281 → 調整35組 → 滿載驗證 → 記錄日誌。

高級診斷技巧與預防維護

故障數據記錄器

Drive composer PC工具可抓取故障前22000個500μs采樣點，精確鎖定觸發瞬間電流波形。

預防策略（降低複發率80%）

• 年度校準：每年執行一次99.13電流校準。

• 電纜規範：使用屏蔽型電纜，長度>50m加輸出濾波器（du/dt或sine filter）。

• 定期檢測：定期測量絕緣電阻與電機溫度（35.02/35.03）。

• 布線隔離：避免電機電纜並行敷設控製線。

• 環境控製：IP55櫃體+防潮加熱器。

• 參數備份：使用Drive composer導出完整參數集。

維護周期

• 每月：麵板清潔、風扇檢查。

• 每半年：絕緣測試+校準。

• 每年：完整ID run（矢量模式）。

實際案例分析：美國客戶ACH580現場故障

某美國HVAC現場，ACH580麵板顯示“2 faults active”，時間戳依次：

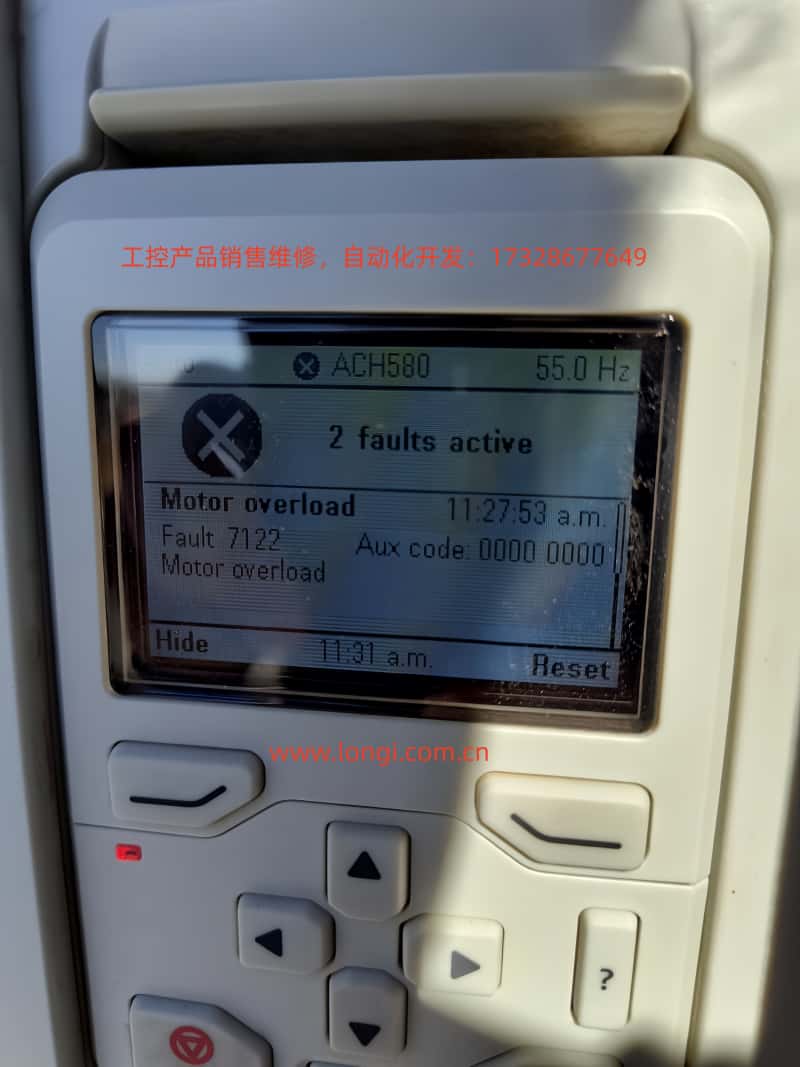

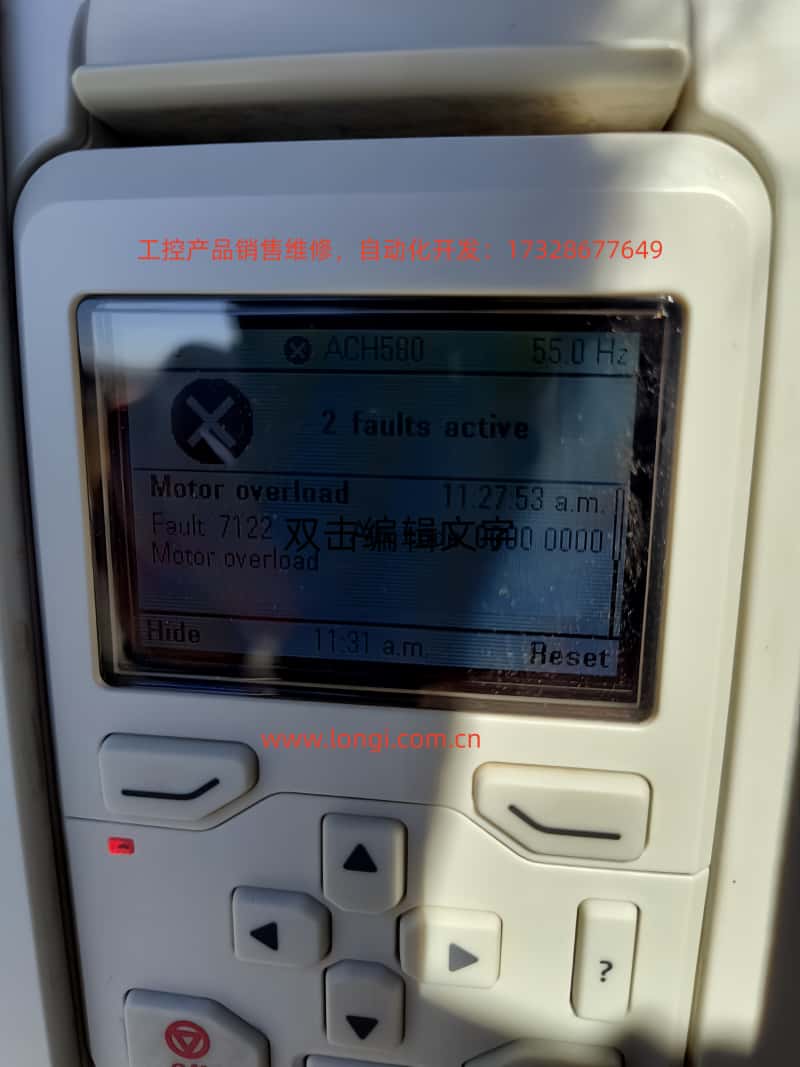

• 11:27:53 → 7122 Motor overload

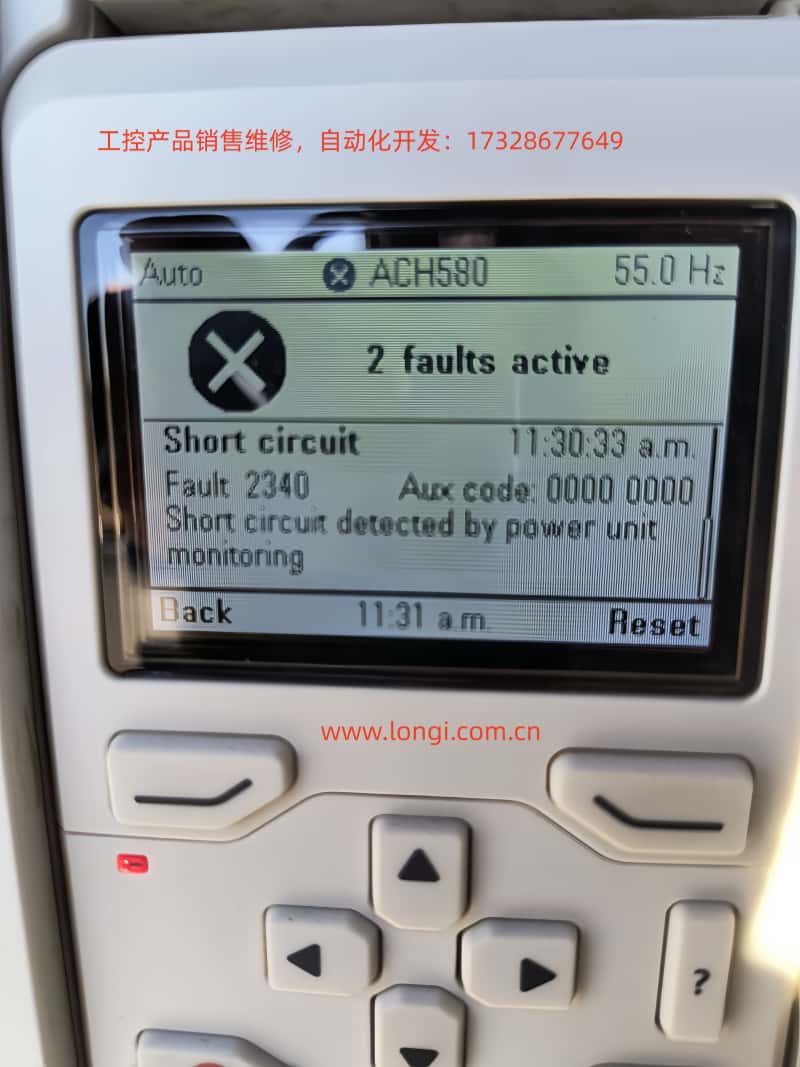

• 11:30:33 → 2340 Short circuit（Aux 00000000）

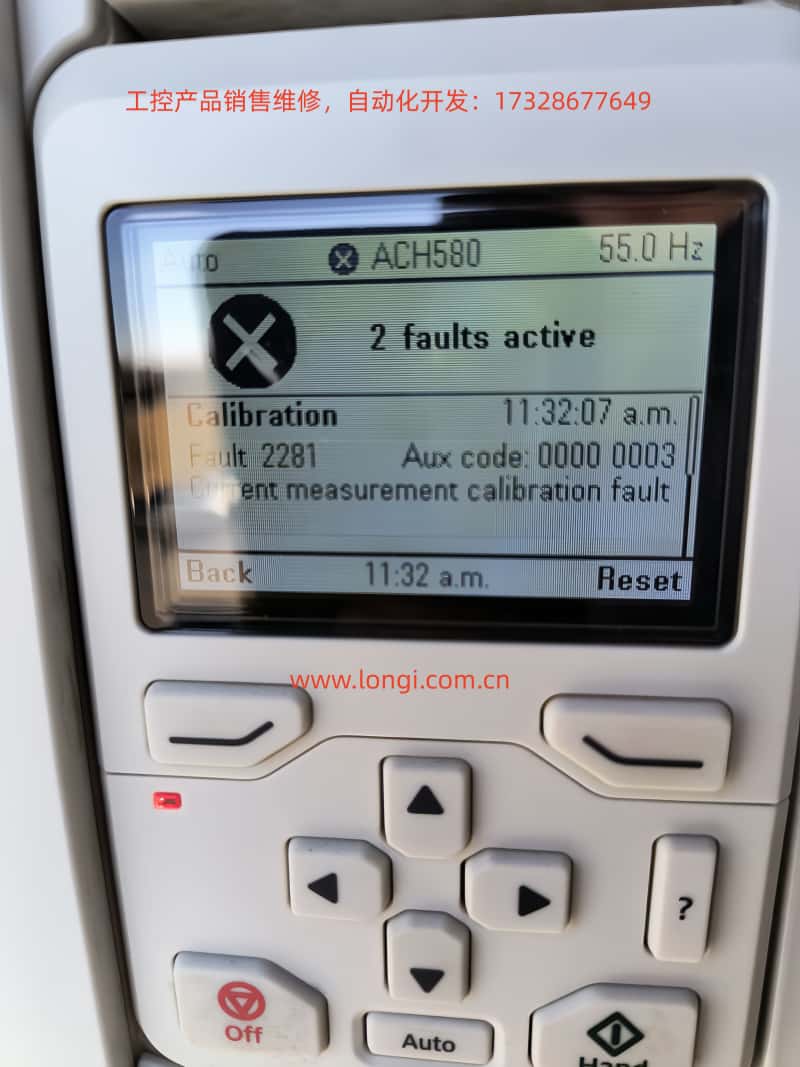

• 11:32:07 → 2281 Calibration（Aux 00000003，W相偏移）

診斷流程：

1. 斷開電纜 → 絕緣正常，但W相接頭輕微鬆動。

2. 緊固接線 + 執行99.13電流校準 → 2281清除。

3. 調整35.51~35.53負載曲線 → 7122不再觸發。

4. 滿載運行24小時無報警，係統恢複。

注：若空載仍報2281，則直接更換驅動器（硬件概率高）。

常見問題FAQ

Q1：Aux code 00000003具體指什麽？
A：W相電流偏移過高。優先檢查W相接線與電纜。

Q2：空載仍報2281怎麽辦？
A：驅動器電流傳感器或功率板故障，需返廠或換新機。

Q3：能否臨時屏蔽2281？
A：不可。校準失敗會導致矢量控製失準，轉矩脈動甚至IGBT損壞。

Q4：7122反複觸發如何調參？
A：先查負載，再微調35組曲線；不可盲目增大35.56。

Q5：需要Drive composer工具嗎？
A：強烈推薦，用於故障數據記錄器與參數備份。

聯係官方服務

• 空載測試仍報2281/2340。

• 多次校準失敗。

• 驅動器序列號在保修期內（建議提供銘牌照片、故障日誌、絕緣測量值）。

• 複雜應用（如並聯或特殊電機）。

本地服務響應迅速，通常24~48小時提供現場支持或備件。

結語：從故障到預防的閉環管理

ACH580的7122、2340與2281故障看似複雜，實則遵循“電纜→傳感器→負載”的清晰邏輯。掌握99.13電流校準、35組熱保護與係統性絕緣測試，即可將停機時間從數天縮短至數小時。建議所有用戶建立“故障日誌+年度校準”製度，結合Drive composer工具實現數字化維護。
