丹佛斯FC-360變頻器W34警告詳解：Fieldbus Communication Fault現場總線通信故障原因分析與完整解決指南
丹佛斯VLT AutomationDrive FC-360係列變頻器作為工業自動化領域的高性價比選擇，廣泛應用於泵、風機、輸送機和擠出機等設備。新裝機上電後頻繁出現“W 34”警告（黃色Warn燈亮起，顯示屏主數值34），是許多工程師和維護人員遇到的典型問題。該警告對應官方定義的Fieldbus Communication Fault（現場總線通信故障），屬於非緊急警告，不會立即導致電機停機或跳閘，但若長期忽略，可能影響係統集成穩定性。本文基於FC-360 Programming Guide和Design Guide官方手冊，結合實際安裝案例，係統剖析W34警告的成因、診斷流程、參數配置、預防措施及高級排查方法，幫助用戶快速消除故障並優化通信配置。
W34警告的精確含義與LCP顯示解讀

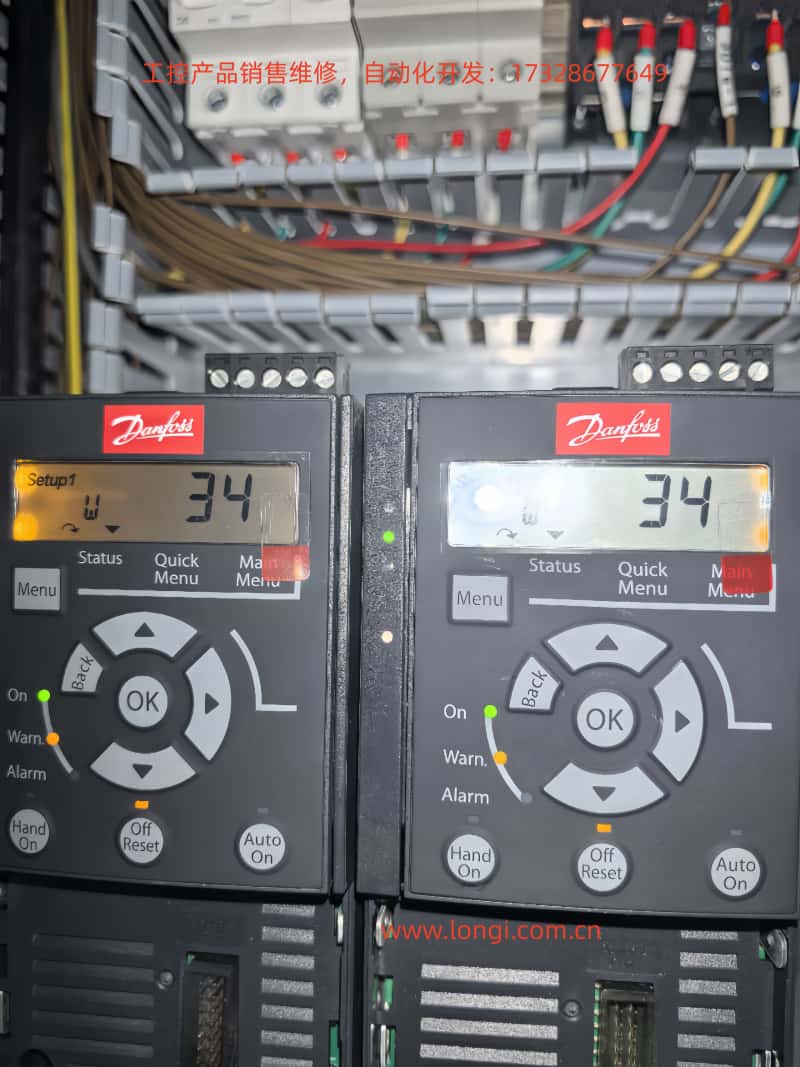

在FC-360本地控製麵板（LCP）上，“Setup1 W 34”或單純“34”伴隨黃色Warn指示燈，綠色On燈常亮，紅色Alarm燈未亮，表示驅動器已通電且輸出正常，但檢測到現場總線選項卡存在通信問題。官方手冊明確指出：
WARNING/ALARM 34, Fieldbus communication fault
The fieldbus on the communication option card is not working.
此警告僅在安裝可選現場總線模塊（如PROFIBUS DP MCA 101、PROFINET MCA 120、EtherNet/IP MCA 121等）時觸發。內置RS485端口（端子68/69）采用FC協議或Modbus RTU時，不會引發W34；W34專指選項卡級的現場總線故障。PROFIBUS環境下，參數9-53 Profibus Warning Word第15位（Warning 34 active）會置位，進一步確認故障來源。
與A34（報警）不同，W34屬於Warning級別，電機仍可通過數字輸入或本地Hand On運行，但若參數8-04 Control Timeout Function設為[5] Stop and trip，後續可能升級為報警。實際顯示中，伴隨“Setup1”字樣說明當前使用Setup 1參數組，未進入遠程總線控製。
FC-360通信架構概述：內置RS485 vs 可選Fieldbus選項卡
FC-360標配RS485接口（端子68 TX+/RX+、69 TX-/RX-、61屏蔽），支持：
參數8-30 Protocol：[0] FC Communication或[2] Modbus RTU
參數8-31 Address：1-126（FC）/1-247（Modbus）
參數8-32 Baud Rate：2400-115200
參數8-33 Parity/Stop Bits：默認Even Parity, 1 Stop Bit
這些屬於“FC Port”，不會觸發W34。
可選Fieldbus選項卡（安裝於控製板擴展槽）包括：
選項卡安裝後，驅動器上電自檢若檢測到卡存在但無主站報文、地址衝突、終止電阻缺失或物理斷線，即報W34。參數8-00 Option A warning control可設為[1] Disable Warning臨時屏蔽，但不推薦作為長期方案。
W34故障的8大根本原因深度分析
通信選項卡未連接網絡或無主站流量
新裝機最常見原因：選項卡出廠已安裝，但PLC/上位機未接線或未發送周期報文。驅動器檢測不到有效數據鏈路，即觸發W34。
物理連接問題
電纜斷裂、接頭鬆動、屏蔽層未接地、極性接反（A/B線或TX+/TX-）。PROFIBUS要求120Ω終端電阻（兩端各一個），未接或阻值錯誤直接導致。
地址衝突或節點配置錯誤
參數9-18 Node Address與主站重複，或PROFIBUS GSD文件未正確導入PLC。
波特率/協議不匹配
主站與選項卡波特率不一致（參數9-63 Actual Baud Rate顯示[255] No baudrate found）。
EMC幹擾
電機電纜與總線電纜並行敷設未保持200mm距離，或屏蔽接地不良，導致噪聲破壞報文CRC校驗（參數8-81 Bus Error Count上升）。
選項卡硬件故障
罕見，但包括卡內部ASIC芯片損壞或插槽接觸不良。表現為參數9-44 Fault Message Counter持續累加。
控製字超時配置不當
參數8-03 Control Timeout Time過短（默認1s），8-04設為非[0] Off時，短暫中斷即報W34。
固件/參數初始化問題
更換主板後通信參數丟失，或多驅動器並聯時同步初始化失敗。
完整診斷與排查流程（推薦順序執行）
步驟1：安全確認與初步重置
斷電等待5分鍾（放電時間），確認LCP顯示消失。重新上電後立即按LCP“Off/Reset”鍵清除。參數14-20 Reset Mode設為[0] Manual reset確保手動控製。
步驟2：檢查選項卡與物理連接

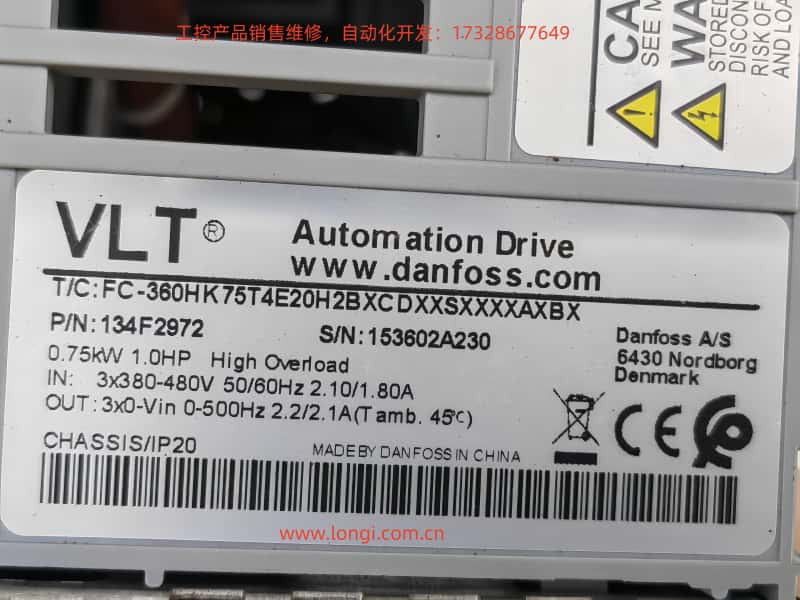

觀察驅動器標簽（T/C: FC-360H1K5T4E20H2B...）確認是否有A選項（如A0B表示PROFIBUS）。
斷電後拆下選項卡（若無需使用），重啟即可永久消除W34。
用萬用表測總線電纜電阻：PROFIBUS A-B間約120Ω（兩端終端時）。
步驟3：參數診斷（Quick Menu進入8-**和9-**組）
8-02 Control Source：設為[0] None或[1] FC Port（切換到內置RS485，避免選項卡控製）。
8-01 Control Site：[0] Digital and ctrl.word（數字+總線混合）。
查看8-80 Bus Message Count（應遞增）、8-81 Bus Error Count（若>0則有CRC錯誤）。
PROFIBUS專用：9-53 Profibus Warning Word讀出二進製值，第15位為1即W34；9-63 Actual Baud Rate確認速率；9-72 ProfibusDriveReset執行[3] Comm option reset。
Modbus TCP/PROFINET：檢查16-84 Comm. Option STW狀態字。
步驟4：網絡主站側驗證
步驟5：EMC與接地檢查
總線電纜必須屏蔽雙絞線（120Ω阻抗），屏蔽層單點或多點低阻接地。
電機電纜與總線電纜交叉90°敷設，最小間距200mm。
參數14-50 RFI Filter根據電網類型設為[0] Off（IT電網）。
步驟6：高級工具診斷
使用Danfoss MCT 10軟件（免費下載）連接USB或以太網：
若以上仍報W34，建議更換選項卡或聯係Danfoss服務（提供序列號331203A144等）。
參數配置優化：徹底消除W34的正確姿勢
若無需現場總線控製，推薦永久方案：
斷電拆除選項卡（IP20機箱易操作）。
參數8-02 Control Source設[1] FC Port（僅用內置RS485）。
8-04 Control Timeout Function設[0] Off（禁用超時動作）。
8-50~8-58係列（如Coasting Select）統一設[3] Logic OR（數字輸入優先）。
保存後執行14-22 Operation Mode [0] Normal operation + 重啟。
若必須保留選項卡：
8-10 Control Word Profile選[0] FC profile或[1] PROFIdrive profile。
9-22 Telegram Selection設[101] PPO 1（標準報文）。
啟用參數9-28 Process Control [1] Enable cyclic master。
這些設置可將W34從“持續警告”轉為“僅初始提醒”。
預防措施與安裝最佳實踐
選型階段：訂單時明確是否需要Fieldbus選項（T/C代碼中A0B等），無需則選“X”無選項。
布線規範：總線電纜單獨走線管，與動力線隔離；終端電阻必接；所有節點屏蔽層可靠接地。
上電順序：先上PLC主站，再上變頻器，避免初始化不同步。
定期維護：每季度查看8-81/8-85計數器，清零8-88 Reset FC port Diagnostics。
環境控製：環境溫度<45°C，濕度<95% RH，避免粉塵（IP20機箱注意通風）。
備份參數：使用MCT 10導出.xml文件，方便快速恢複。
遵循以上，W34複發率可降至近零。
實際案例分享
案例1（與用戶場景一致）：某工廠新裝兩台FC-360 1.5kW（序列號331203A144），上電即W34。檢查發現PROFIBUS卡已裝，但PLC未接線。拆卡+設8-02為FC Port後，警告消失，電機正常Auto On運行。
案例2：EMC幹擾導致。總線電纜與電機電纜平行敷設10米，8-81計數器達數百。重新布線+加等電位電纜後，錯誤清零。
案例3：地址衝突。多台驅動器站號均為126。調整9-18 Node Address後，主站成功建立連接。
FAQ：用戶高頻問題解答
Q1：W34會停機嗎？
不會，僅警告。電機仍可本地或數字輸入控製。
Q2：如何永久關閉W34？
最徹底方法：拆除選項卡；或8-00設[1] Disable Warning + 8-02改數字控製。
Q3：PROFIBUS與PROFINET的W34排查有何不同？
PROFIBUS重點查9-**組和GSD文件；PROFINET查Web服務器診斷（內置交換機）。
Q4：新機必現W34嗎？
是，隻要裝了選項卡且無通信流量。
Q5：MCT10如何連接FC-360？
USB轉RS485適配器接端子68/69，或通過選項卡以太網。
Q6：W34轉為A34怎麽辦？
檢查8-04設置，清除後手動Reset；若持續，選項卡硬件故障需更換。
Q7：內置Modbus RTU會報W34嗎？
不會，僅選項卡觸發。
Q8：參數改後仍報怎麽辦？
執行9-72 Comm option reset或整機斷電30秒以上。
Q9：如何下載FC-360官方手冊？
Danfoss官網搜索“FC 360 Programming Guide MG06C802”或Design Guide AJ275647605270。
Q10：保修期內是否免費換卡？
提供序列號和安裝照片，Danfoss授權服務中心可評估。
總結與推薦資源
W34本質是“選項卡存在但無通信”的保護機製，新裝機幾乎必現。通過拆卡、參數切換或完善網絡連接即可徹底解決。正確配置不僅消除警告，還能提升係統可靠性與EMC性能。建議每位用戶下載最新FC-360 Programming Guide（參數詳解）和Design Guide（安裝規範），結合MCT 10工具實現零故障運行。
