Bio-Rad PowerPac Basic電源供應器故障診斷與維修指南：聚焦E19硬件故障修複

引言

在生物實驗室中，Bio-Rad PowerPac Basic電源供應器（以下簡稱PowerPac Basic）是電泳實驗的核心設備之一。它提供穩定的電壓和電流輸出，支持DNA、蛋白質分離等應用。然而，隨著設備使用年限的增加，各種故障不可避免。其中，E19錯誤代碼是一種常見的硬件故障指示，代表內部硬件組件出現問題。如果不及時處理，可能導致實驗中斷，甚至設備報廢。本文將從電子維修的角度，詳細探討PowerPac Basic的結構、工作原理、常見故障診斷，以及E19故障的具體修複方法。旨在為實驗室技術人員和維修工程師提供實用指導，幫助延長設備壽命，降低維修成本。

作為一款符合EN 61010安全標準的實驗室電源，PowerPac Basic的維修需要嚴格遵守安全規範，避免高壓電擊風險。關鍵詞如“Bio-Rad PowerPac Basic E19故障維修”、“實驗室電泳電源診斷”、“電源供應器硬件故障修複”將貫穿全文。如果您遇到類似問題，本文將一步步指導您從基本檢查到高級維修。

PowerPac Basic的前視圖展示了其緊湊設計，包括LED顯示屏、控製按鈕和輸出插孔，方便實驗室操作。

PowerPac Basic設備概述

PowerPac Basic是Bio-Rad公司推出的一款基礎型電源供應器，型號164-5050，適用於全球電壓範圍（輸入電壓100-240V，50/60Hz）。其主要規格包括：

• 輸出電壓：10-300V，可1V增量調節

• 輸出電流：4-400mA，可1mA增量調節

• 最大功率：75W

• 輸出端口：4對香蕉插孔，支持並聯連接多個電泳槽

• 定時功能：0-999分鍾

• 安全特性：自動過載保護、無負載檢測、電阻變化檢測

• 尺寸：25cm（長）×21cm（寬）×8.5cm（高），重量1.1kg，可堆疊設計，便於實驗室空間利用

設備采用浮地設計，高壓輸出與地隔離，減少電擊風險。外殼為綠色塑料材質，帶有可調節視角的支腿，便於觀察顯示屏。內部包括電源轉換模塊、控製電路板和散熱風扇。手冊中強調，設備可在0-40°C、0-95%濕度環境下工作，但需確保6cm通風空間。

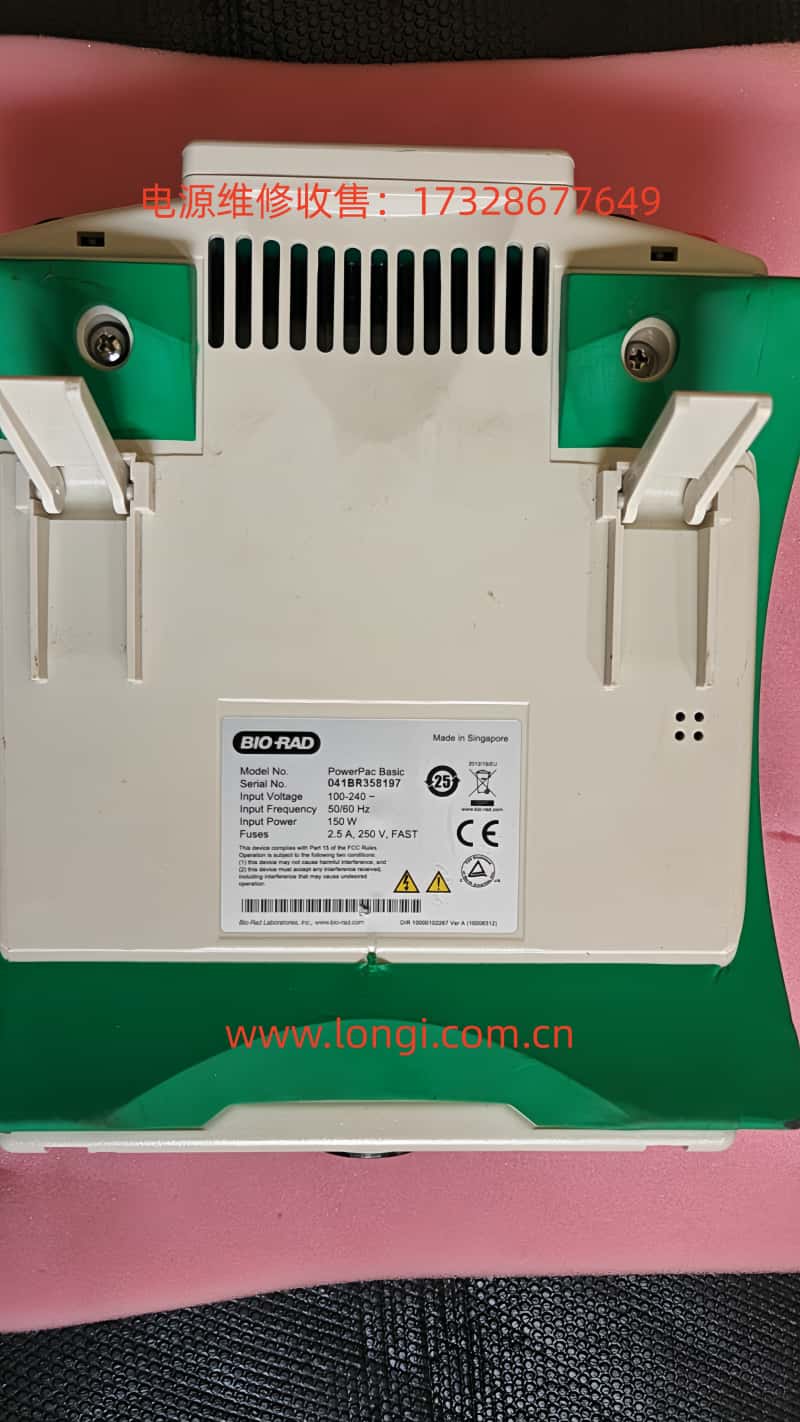

從電子維修視角來看，PowerPac Basic的模塊化設計便於拆解。序列號如041BR358197可用於查詢保修狀態。如果設備已過保，DIY維修成為經濟選擇。但請注意，非授權修改可能虛空EN 61010認證。

PowerPac Basic工作原理

理解PowerPac Basic的工作原理是維修的基礎。該設備本質上是一個可調直流電源供應器，采用開關模式電源（SMPS）技術，將交流輸入轉換為穩定直流輸出。

基本電路結構

1. 輸入部分：交流輸入通過保險絲（2.5A, 250V）和電源開關進入。整流橋將AC轉換為DC，隨後濾波電容平滑波形。

2. 功率轉換模塊：使用PWM（脈寬調製）控製器，如UC3845芯片，生成高頻脈衝驅動變壓器。變壓器隔離輸入輸出，確保安全。二級側整流二極管和濾波電路產生可調DC。

3. 控製電路：微控製器（可能為PIC係列）監測電壓、電流和時間。ADC（模數轉換器）采樣輸出信號，反饋給控製器實現恒壓/恒流模式。自動交叉功能：當非恒定參數達到極限時，切換模式，避免過載。

4. 輸出部分：高壓輸出通過香蕉插孔連接電泳槽。內置電流傳感器檢測負載變化，若電流<4mA，則觸發無負載錯誤。

5. 保護機製：過壓、過流、短路保護由比較器電路實現。風扇散熱防止過熱。

在正常操作中，顯示屏實時顯示V、mA或時間。按下“constant”鍵選擇模式，“scroll”鍵調節值。運行中，若電阻急劇變化（>20%），設備暫停以保護用戶。

從維修角度，電路板上常見元件包括電解電容（易老化）、MOSFET功率管（易擊穿）和電阻網絡。使用萬用表檢查這些部件是診斷起點。

常見故障分析

PowerPac Basic的故障多源於電氣應力、環境因素或使用不當。根據官方手冊，錯誤代碼從E1到E99覆蓋各種問題。以下表格總結常見故障：

這些代碼通過LED顯示屏閃爍提示。無顯示可能是保險絲熔斷或電源問題。重複熔斷通常指硬件失敗。

在電子維修實踐中，80%故障源於連接問題或元件老化。使用示波器觀察PWM波形可判斷控製器健康。

E19故障詳細分析

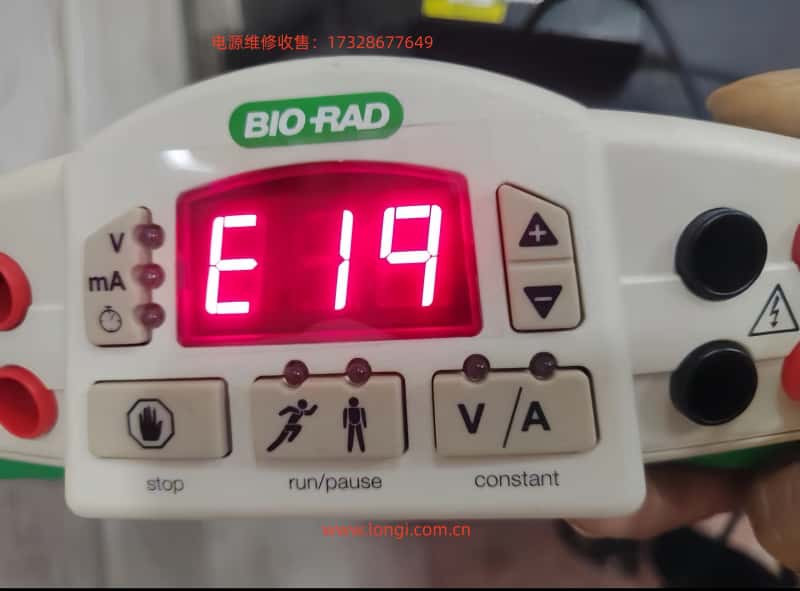

E19錯誤代碼專指硬件故障，通常在開機自檢或運行中出現。顯示屏顯示“E 19”，設備停止輸出。根據Bio-Rad服務手冊（Rev B），E19表示內部電路板或功率模塊異常，可能原因包括：

1. 功率管故障：MOSFET或IGBT擊穿，由於過載或靜電

2. 電容老化：濾波電容容量下降，導致輸出不穩

3. 控製器芯片損壞：微處理器故障，可能是電壓尖峰或熱應力

4. 傳感器失效：電流/電壓傳感器漂移，觸發假警報

5. 焊點鬆動：長期振動或熱循環導致

6. 過熱積累：風扇堵塞或通風不良

E19不同於用戶級錯誤（如E1），它是係統級診斷，需要專業工具診斷。手冊建議立即聯係Bio-Rad技術支持，提供序列號和故障描述。但對於有經驗的維修者，可嚐試DIY修複。

典型電源供應器內部視圖，顯示電路板和元件，幫助可視化E19故障位置。

E19故障診斷步驟

診斷E19需係統方法，體現電子維修的專業性。準備工具：萬用表、示波器、螺絲刀、絕緣手套、熱風槍。

步驟1: 初步檢查

• 斷電拔插頭，等待5分鍾放電

• 檢查外觀：有無燒焦味、變形或液體痕跡？

• 驗證電源：用萬用表測輸入電壓，確保100-240V穩定

• 重置設備：關閉電源10秒，重開。若E19消失，可能是暫態故障

步驟2: 保險絲和基本電路測試

• 打開後蓋（注意保修虛空），找到保險絲抽屜

• 用萬用表蜂鳴檔測保險絲（2.5A, 250V）。若斷路，替換（Bio-Rad零件900-7283）

• 測試電源開關和輸入整流橋：測二極管正反向電阻，正向0.5-0.7V，反向無窮大

步驟3: 輸出測試

• 無負載下開機，測輸出插孔電壓。若無輸出，檢查繼電器或輸出濾波

• 連接假負載（100Ω電阻），觀察電流。若觸發E19，問題在反饋回路

步驟4: 電路板診斷

• 視覺檢查：看電容是否鼓包、電阻是否變色

• 測關鍵點：輸入DC後電壓（約300V），PWM輸出脈衝（用示波器，頻率20-50kHz）

• 檢查ADC引腳：確保傳感器信號正常（典型0-5V）

• 如果有服務手冊，參考原理圖測試IC如UC3845的Vcc（12-18V）

步驟5: 熱問題排查

• 檢查風扇：轉動是否順暢？測電壓（12V）

• 清灰通風口，確保無堵塞

如果以上無果，E19很可能需替換主板。

E19故障維修指南

維修需謹慎，優先非破壞性方法。以下是逐步修複，基於電子維修實踐。

基本修複

• 重焊焊點：用熱風槍（350°C）重焊可疑點，避免冷焊

• 替換電容：常見故障源。選同規格耐壓電容（e.g., 100uF 400V）

• 清潔接觸：用異丙醇擦拭插針和板上灰塵

高級修複

1. 功率模塊更換：如果MOSFET（e.g., IRF840）擊穿，脫焊替換。測柵極電阻確保無短路

2. 控製器複位：按手冊，按住“constant”鍵開機，顯示固件版本。若異常，刷固件（需Bio-Rad工具）

3. 傳感器校準：用標準電阻校準電流傳感器，調整電位器（如果有）

4. 板級替換：如果診斷指向主板，采購Bio-Rad替換板（零件號未知，需查詢）。安裝時注意靜電防護

維修後，運行自檢：無負載下設置100V，觀察穩定。負載測試下，確保無E19。

維修工具示例，包括萬用表和調節旋鈕，用於精確診斷。

安全考慮

維修PowerPac Basic涉及高壓（300V+），必須遵守安全指南：

• 始終斷電操作，佩戴絕緣裝備

• 避免接地輸出導線，防止電擊

• 在潮濕環境勿操作，離開冷室後均衡2小時

• 非專業人士勿拆解，以免責任事故

Bio-Rad強調，修改設備虛空保修。優先官方維修。

預防維護

為避免E19等故障，定期維護至關重要：

• 每月清潔外殼和通風口

• 每年檢查保險絲和連接線

• 使用時避免過載（功率<75W）

• 存儲在幹燥環境，遠離腐蝕性化學品

• 記錄使用日誌，監控異常如噪音增加

通過這些，設備壽命可達10年以上。

結論

Bio-Rad PowerPac Basic的E19故障雖棘手，但通過係統診斷和維修，可有效解決。本文從概述到修複，提供全麵指導，體現電子維修的嚴謹邏輯。如果問題複雜，請聯係我們，希望此文助您快速恢複實驗。
