眾業源A500/A500S變頻器ERR15故障代碼詳解：驅動器過熱5大原因+完整排查解決+預防維護全攻略

眾業源變頻器作為工業自動化領域的高性價比設備，廣泛應用於風機、水泵、機床、輸送線等場景。但在使用過程中，ERR15故障代碼頻頻出現，讓許多設備維護人員頭疼不已。本文將以眾業源A500/A500S係列變頻器ERR15“驅動器過熱”故障為核心，結合官方手冊故障表、實際安裝環境、參數設置、散熱原理等維度，係統講解故障成因、診斷步驟、徹底解決方法及長期預防策略。無論你是現場工程師、設備采購方還是工廠電工，都能從中獲得可直接落地的實用方案，避免反複跳機、停產損失。

一、ERR15故障代碼到底代表什麽？

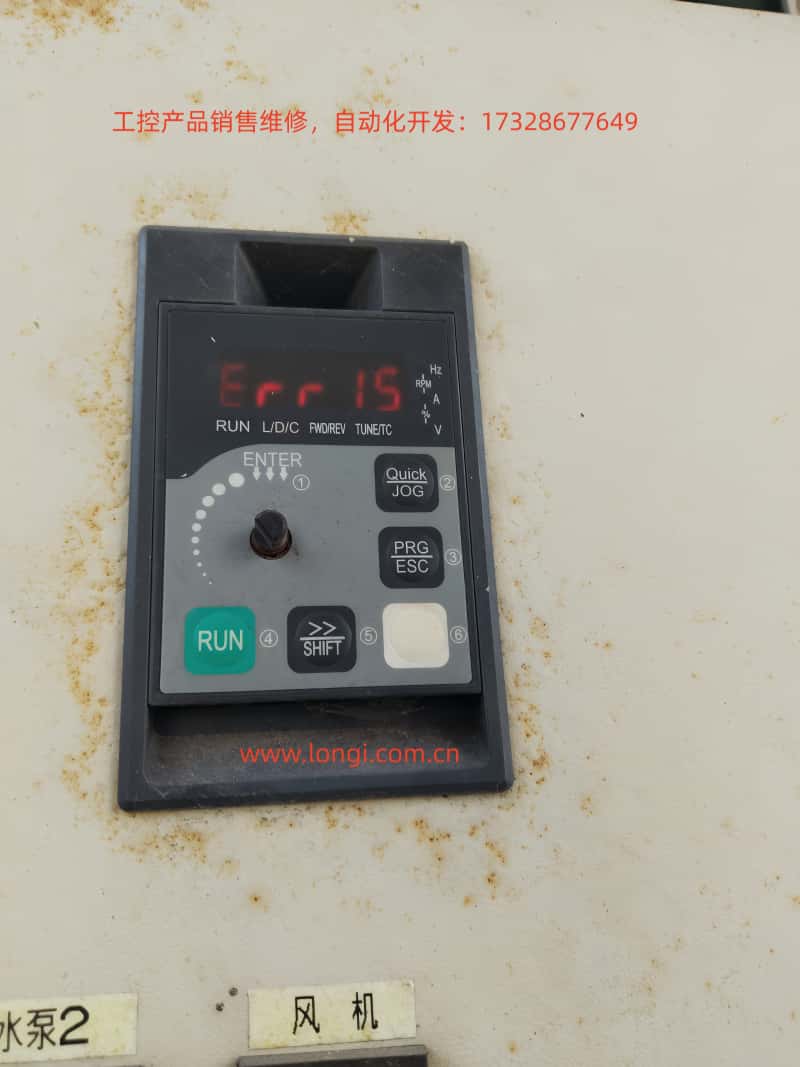

在眾業源A500/A500S通用矢量控製變頻器上，當操作麵板顯示“Err 15”或“Err15”時，係統立即進入保護狀態，停止輸出，麵板紅燈閃爍，同時故障繼電器動作報警。

• 官方定義：手冊第136頁明確標注——Err15 = 驅動器過熱（Inverter Overheat）。

• 核心區別：這不是電機過熱（Err14），也不是驅動器過載（Err13），而是變頻器內部功率模塊（IGBT）或散熱係統溫度超過保護閾值。

• 觸發機製：變頻器內置NTC熱敏電阻實時監測散熱器溫度，一旦達到閾值（通常85-105℃，具體依功率而定），立即觸發保護。

• 高發場景：手冊第176頁故障代碼列表中，ERR15與過壓、欠壓、過載並列為高發故障。變頻器本質是高頻開關電源，運行中產生大量熱量（開關損耗+導通損耗+諧波損耗）。尤其在夏季高溫、粉塵環境、風機水泵重載應用中占比超30%。

二、ERR15故障的5大根本原因深度剖析

根據眾業源官方手冊第136頁故障診斷表，ERR15有且僅有5個原因。基於行業維修數據，按概率排序如下：

1. 環境溫度過高（占比約35%）

• 現象：變頻器額定工作溫度通常-10℃~40℃（無降額），超過40℃需降額使用。夏季車間溫度達45℃以上，或安裝在密閉櫃內無通風，散熱器表麵溫度輕鬆突破保護值。

• 原理：IGBT模塊結溫每升高10℃，壽命減半。手冊2.4技術規範明確：載波頻率越高、輸出電流越大，內部發熱越嚴重。

2. 風道堵塞（占比約28%）

• 現象：變頻器采用強迫風冷，進風口/出風口被粉塵、棉絮、油汙堵塞，氣流受阻。尤其是紡織廠、噴塗車間、糧食加工廠最常見。

• 後果：堵塞後散熱效率下降70%以上，5-10分鍾內即可觸發ERR15。

3. 散熱風扇損壞（占比約20%）

• 現象：風扇軸承磨損、葉片斷裂、電機線圈燒毀或電容老化，導致轉速下降或完全停轉。

• 壽命：眾業源A500係列風扇為直流無刷或AC風機，運行3-5年後軸承潤滑脂幹涸是常見故障點。手冊2.7日常保養明確要求每6個月檢查風扇。

4. 模塊熱敏電阻損壞（占比約10%）

• 現象：NTC熱敏電阻老化、脫焊、阻值漂移，導致溫度采樣錯誤（誤報或漏報）。

• 數據：部分老機型經過高溫循環後電阻值從10kΩ漂移到20kΩ以上，係統誤判為過熱。

5. 逆變模塊（IGBT）損壞（占比約7%）

• 現象：IGBT芯片擊穿、焊線脫落或模塊內部短路，導致局部熱點。即使風扇正常、環境溫度合格，模塊本身也會異常發熱。

• 性質：這是硬件故障，需更換整個功率模塊。

注意：手冊特別提醒，變頻器選型偏小雖然列在其他故障（如過載）下，但若長期重載運行，也會間接導致ERR15。

三、ERR15故障的完整診斷流程（10步法，5分鍾定位）

安全第一：不要一上來就拆機！按照以下標準化流程操作：

1. 斷電放電：斷開主電源，等待10分鍾以上放電（手冊1.1安全事項要求）。用萬用表確認直流母線電壓<36V。

2. 讀取記錄：上電後進入U0組監控參數，查看U0-01前一次故障類型、U0-02當前故障類型、U0-03故障發生時輸出頻率/電流/電壓。

3. 檢測環境：用紅外測溫槍測量變頻器散熱器表麵溫度。若環境>40℃或散熱器>80℃，立即進入“原因1”處理。

4. 目視檢查：關機後拆下麵板，檢查進風口/出風口是否有堵塞物。用手電筒照射，確認風道通暢。

5. 測試風扇：上電（不帶負載）後聽風扇聲音、摸風量。若無聲、無風或轉速慢，用萬用表測風扇電源（DC12V/24V）是否正常。

6. 測量熱敏電阻：斷電後，找到功率模塊附近NTC（通常2針），常溫下阻值約10kΩ（25℃）。若阻值無窮大或為0Ω，即損壞。

7. 判斷IGBT模塊：用萬用表二極管檔測IGBT各腳正反向壓降（正常0.3-0.7V）。若短路或開路，模塊損壞。

8. 複核參數：檢查A7組載波頻率（默認6-8kHz），若設為15kHz且重載，立即降低。

9. 檢查負載：確認電機額定電流≤變頻器額定輸出電流。手冊2.3係列表顯示，G型機150%過載60秒，P型機120%過載60秒。

10. 重啟驗證：清除故障（按PRG+ESC），空載運行觀察溫度是否回落。

四、ERR15故障的針對性解決方法

方案1：針對環境溫度過高

• 立即降溫：加裝空調或排風扇，使櫃內溫度<35℃。

• 降額使用：若無法降溫，按手冊2.4技術規範，每升高1℃降額1%。例如45℃環境，需降額10%。

• 長期方案：升級散熱器或改用風冷+水冷混合型機櫃。

方案2：針對風道堵塞

• 徹底清理：用壓縮空氣（<0.2MPa）或軟刷清除粉塵。嚴禁用水衝洗！

• 加裝濾網：眾業源選配件推薦，外購IP5X濾網，每月清潔一次。

• 優化位置：手冊3.1機械安裝要求，上下留20cm空間，左右10cm，避免正對熱源。

方案3：針對風扇損壞

• 直接更換：眾業源原廠風扇型號隨功率不同（例如4T011G對應FAN-01），淘寶/代理商均有售，價格50-200元。

• 更換步驟：斷電→拆下麵板→拔風扇插頭→卸螺絲→安裝新風扇→上電測試轉速。

• 預防：手冊2.7保養要求，每年更換一次軸承潤滑脂或直接換新風扇。

方案4：針對熱敏電阻損壞

• 更換NTC：功率模塊上通常有2-3個NTC，購買同阻值（B值3950）替換，焊接注意防靜電。

• 臨時應急：若阻值漂移，可並聯/串聯精密電阻校正，但不推薦長期使用。

• 升級方案：部分老機型可刷寫E組參數優化溫度保護閾值（需廠家授權）。

方案5：針對逆變模塊損壞

• 整體更換：必須更換整個IPM模塊（IGBT+驅動）。型號如4T011G對應MG300J2YS50等。

• 操作要求：必須由有資質電工完成，重新塗導熱矽脂、緊固螺絲力矩4-6Nm。

• 更換後必做：手冊4.8電機參數自學習（靜態/旋轉調諧），否則易引發新故障。

五、變頻器散熱係統工作原理與參數優化技巧

眾業源A500係列采用“鋁型材散熱器+強迫風冷”設計。

• 發熱公式：IGBT開關損耗 Psw=21×Udc×Ic×(ton+toff)×fsw，導通損耗 Pcond=Ic×Vce(sat)。

• 關鍵參數：載波頻率（A7-00參數）從2kHz調到15kHz，發熱量可增加3倍！

實用優化技巧：

• 重載低頻應用設2-4kHz，輕載高速設8-10kHz。

• 開啟自動載波調節（A7-01=1）。

• 啟用“快速限流”功能（E2組），減少過流發熱。

• PID控製時，避免頻繁加減速（手冊AA組）。

六、安裝使用中的硬核注意事項（手冊原文精華）

手冊第1章安全事項+第3章安裝明確：

• 安裝在金屬阻燃櫃內，遠離可燃物。

• 嚴禁輸出側接電容/浪湧抑製器（會導致瞬間過流）。

• 接地必須規範（PE線截麵積≥電源線）。

• 海拔>1000m需降額（手冊1.2.11）。

• 雷擊頻發區前端加裝防雷器。

七、日常維護與ERR15預防體係（6個月保養清單）

1. 每月：清理風道+濾網。

2. 每季度：測溫槍檢查散熱器溫度<70℃。

3. 每半年：更換風扇軸承脂或整風扇；檢查熱敏電阻阻值。

4. 每年：整機除塵+緊固所有螺絲+電機絕緣測試（≥5MΩ）。

5. 運行記錄：建立U1組狀態監控Excel，重點記錄輸出電流、溫度趨勢。

6. 備件準備：每台設備備1個風扇+1個NTC+1套導熱矽脂。

八、真實案例分享（3個典型場景）

案例1：紡織廠風機ERR15反複報警

• 問題：環境粉塵重，風道每周堵塞。

• 解決：加裝專用防塵濾網+每周壓縮空氣清理，故障率從每月3次降為0。

案例2：水泵站夏季ERR15

• 問題：車間45℃，變頻器櫃內溫度52℃。

• 解決：加裝櫃內空調+將載波頻率從12kHz降到6kHz，同時降額5%，徹底解決。

案例3：老設備IGBT模塊損壞

• 問題：運行8年，ERR15突然出現。

• 解決：更換模塊+重新自學習參數+升級風扇，設備恢複穩定運行。

九、專業維修建議與安全紅線

• 維修邊界：普通用戶隻做前3個原因排查（環境、風道、風扇），後2個建議聯係眾業源授權服務中心。

• 安全操作：維修必須斷電10分鍾以上，戴防靜電手環。

• 更換後測試：更換模塊後必須做絕緣測試+空載運行24小時觀察溫度。

• 嚴禁改動：嚴禁自行改動E組廠家參數（手冊5.16）。

十、常見問題解答（FAQ）

Q1：ERR15和Err14有什麽區別？
A：Err14是電機過熱（熱繼電器或參數A1-07保護），Err15是變頻器自身過熱。

Q2：清完灰還能用嗎？
A：如果隻是輕微堵塞可以，但建議同時檢查風扇和溫度。

Q3：可以屏蔽ERR15保護嗎？
A：絕對不可以！手冊A9組故障保護參數默認不允許屏蔽，強行屏蔽會燒模塊。

Q4：新機剛裝就ERR15？
A：99%是安裝位置不當或環境溫度超標，複查手冊3.1安裝尺寸。

Q5：更換風扇後還是報警？
A：檢查熱敏電阻或模塊，90%是這兩者問題。

Q6：如何查看曆史故障次數？
A：U0-04故障次數記錄，最多記錄最近8次。

Q7：P型機和G型機ERR15閾值一樣嗎？
A：一樣，但P型機過載能力弱，更容易因重載引發過熱。

Q8：海拔高的地方怎麽預防？
A：降額使用+加強通風，必要時谘詢眾業源技術支持。

Q9：ERR15後電機還能轉嗎？
A：故障保護後立即停機，清除故障後可重啟。

Q10：保修期內ERR15怎麽處理？
A：提供故障記錄+運行參數截圖，聯係當地代理商免費檢測更換（非人為損壞）。

結語：把ERR15扼殺在搖籃裏

眾業源A500/A500S變頻器本身可靠性極高，ERR15故障99%源於“環境+維護”問題。隻要嚴格遵循官方手冊安裝規範、做好日常清潔、優化參數設置、建立溫度監控體係，你完全可以把ERR15故障率降到接近0。預防永遠比維修便宜——一次模塊更換費用可能高達設備價格的30%。
