天朗偉創VL6100-SM變頻器操作與維護指南

引言

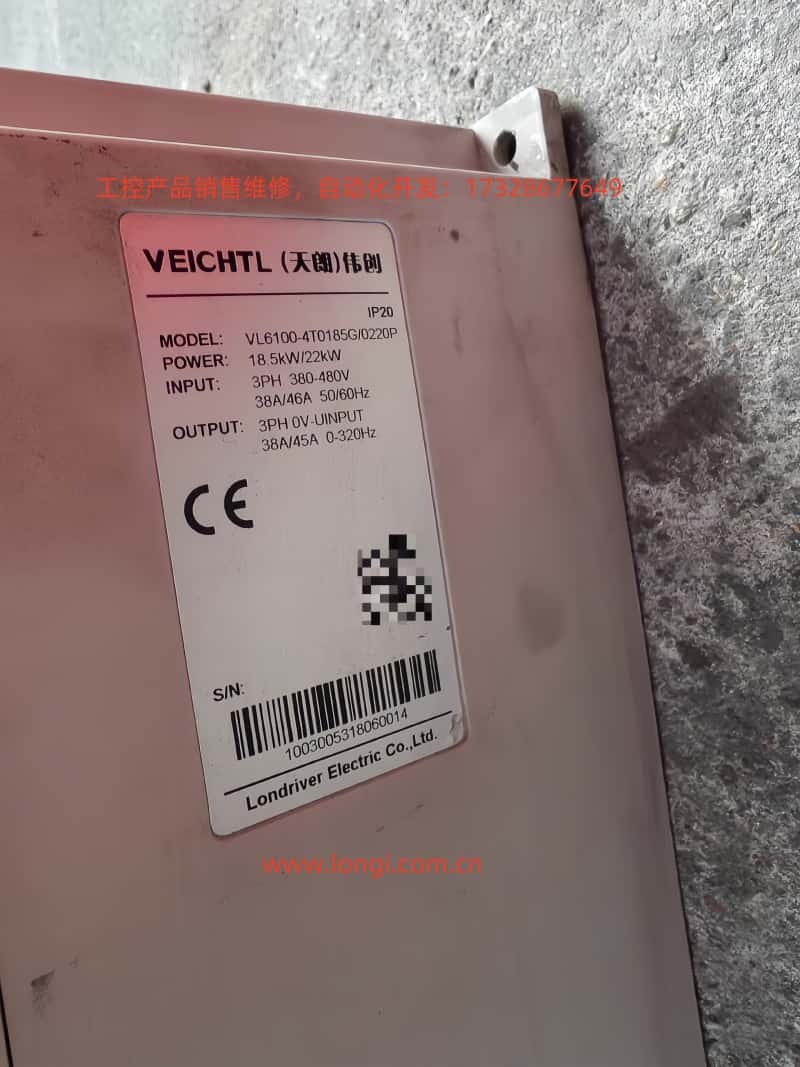

天朗偉創VL6100-SM係列變頻器是一款高性能、多功能的矢量型通用變頻器，廣泛應用於機床、包裝、紡織、陶瓷、礦山、食品、化工等多個行業。本文將詳細介紹該變頻器的操作麵板功能、密碼設置與消除、參數訪問限製、參數恢複出廠設置，以及如何實現外部端子正反轉控製和外部電位器給定頻率調速，同時解析常見故障代碼及其解決方法。

一、操作麵板功能介紹

1.1 操作麵板組成

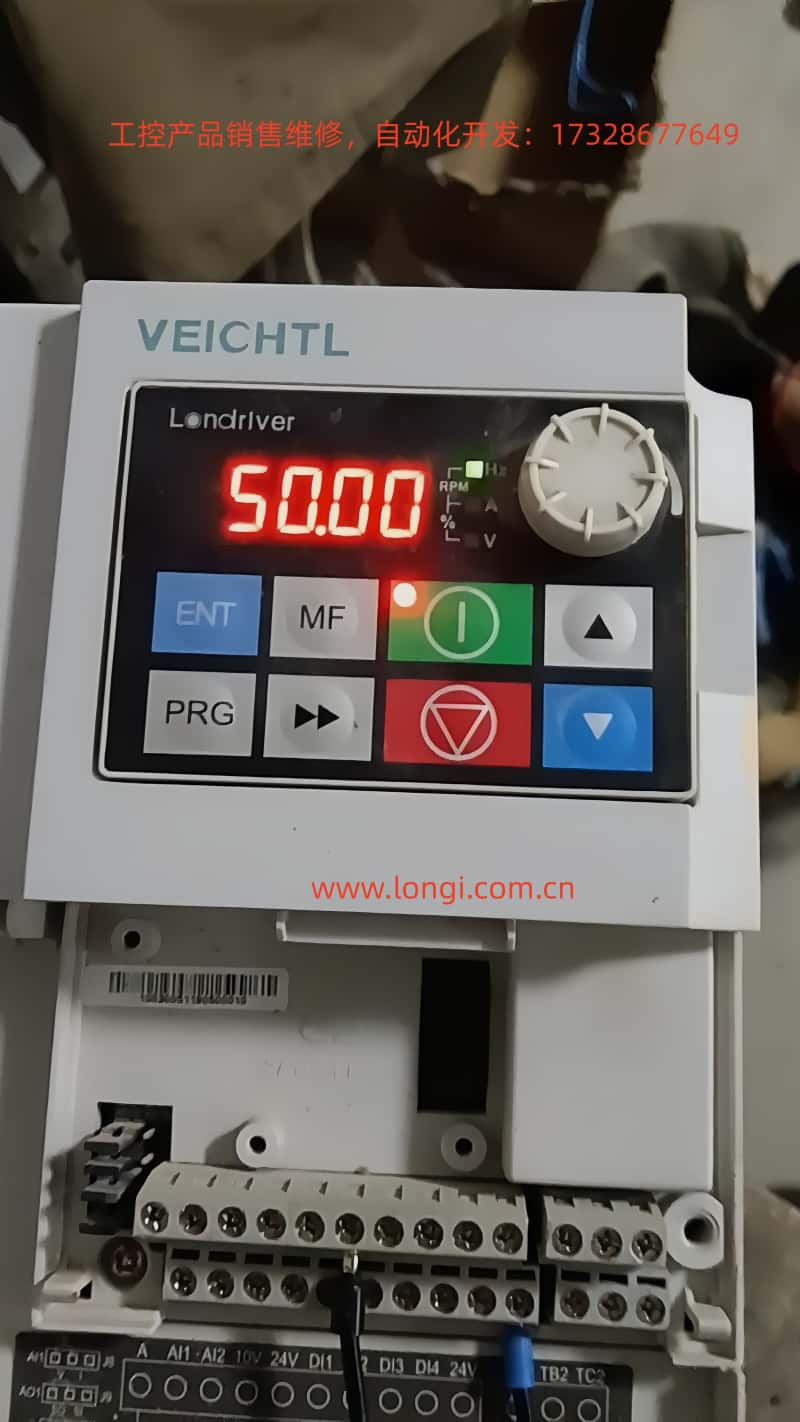

VL6100-SM係列變頻器的操作麵板（EKPG101鍵盤）主要由以下幾部分組成：

• 5位8段數碼管：用於顯示輸出頻率、電流、參數設定值及異常信息。

• 4個指示燈：分別指示運行狀態、頻率顯示、電流顯示和電壓顯示。

• 8個按鍵：包括運行鍵、停機/複位鍵、上升鍵、下降鍵、多功能鍵、移位鍵、編程鍵和確認鍵。

• 1個旋轉電位器：用於改變數值設定，順時針旋轉數值增加，逆時針旋轉數值減少。

1.2 密碼設置與消除

密碼設置

為了保護變頻器參數不被隨意修改，可以設置用戶密碼。具體步驟如下：

1. 進入參數設置模式：按下“編程鍵”進入一級菜單，通過“上升鍵”或“下降鍵”選擇“P07組”（鍵盤顯示和功能碼管理），按下“確認鍵”進入二級菜單。

2. 設置密碼參數：在二級菜單中選擇“P07.11”（用戶密碼），按下“確認鍵”進入參數設置界麵。

3. 輸入密碼：使用“上升鍵”、“下降鍵”和“移位鍵”輸入6位數字密碼，按下“確認鍵”保存設置。

密碼消除

若需消除已設置的密碼，需重新進入“P07.11”參數設置界麵，將密碼值設為“000000”，按下“確認鍵”保存即可。

1.3 參數訪問限製

為了防止未經授權的人員修改關鍵參數，可以設置參數訪問限製。具體步驟如下：

1. 進入參數設置模式：同密碼設置步驟1。

2. 設置訪問限製參數：在二級菜單中選擇“P07.07”（功能碼修改屬性），按下“確認鍵”進入參數設置界麵。

3. 選擇限製級別：使用“上升鍵”或“下降鍵”選擇限製級別，“0”表示可修改，“1”表示不可修改。選擇“1”後，按下“確認鍵”保存設置。

1.4 恢複參數出廠值設置

若需將變頻器參數恢複至出廠設置，可按照以下步驟操作：

1. 進入參數設置模式：同密碼設置步驟1。

2. 選擇恢複出廠參數：在二級菜單中選擇“P00.26”（恢複出廠參數設置），按下“確認鍵”進入參數設置界麵。

3. 執行恢複操作：使用“上升鍵”或“下降鍵”選擇恢複範圍，“1”表示恢複出廠參數但不包括電機參數，“2”表示恢複出廠參數包括電機參數。選擇後，按下“確認鍵”執行恢複操作。

二、外部端子正反轉控製與外部電位器給定頻率調速

2.1 外部端子正反轉控製

接線方式

1. 正轉控製：將外部正轉啟動按鈕一端接至變頻器“DI1”端子，另一端接至公共端（COM）。

2. 反轉控製：將外部反轉啟動按鈕一端接至變頻器“DI2”端子，另一端接至公共端（COM）。

參數設置

1. 設置DI1為正轉命令源：進入“P05.00”（DI1端子功能選擇），設置為“1”（正轉運行FWD或運行命令）。

2. 設置DI2為反轉命令源：進入“P05.01”（DI2端子功能選擇），設置為“2”（反轉運行REV或正反運行方向）。

3. 設置命令源：進入“P00.01”（命令源選擇），設置為“1”（端子命令通道）。

2.2 外部電位器給定頻率調速

接線方式

將外部電位器兩端分別接至變頻器“+10V”電源端子和“GND”接地端子，中間抽頭接至“AI1”模擬輸入端子。

參數設置

1. 設置AI1為電壓輸入：進入“J8”跳線設置（具體位置參考實物），將AI1設置為電壓輸入（0-10V）。

2. 設置頻率源：進入“P00.02”（主頻率源選擇），設置為“0”（數字設定，但後續將通過AI1調整）。

3. 設置AI1輸入範圍：進入“P20.00”（AI1輸入下限）和“P20.01”（AI1輸入上限），分別設置為“0.00V”和“10.00V”。

4. 設置頻率範圍：進入“P00.10”（最大頻率）和“P00.08”（預置頻率），根據實際需求設置最大頻率和初始頻率。

三、故障代碼及解決方法

3.1 常見故障代碼及原因

3.2 解決方法

製動VCE故障（Err01）

• 檢查製動管：確認製動管是否損壞，如有損壞需更換。

• 檢查製動電阻：確認製動電阻是否損壞或短路，如有損壞需更換。

• 檢查接線：確認製動電阻接線是否正確，無短路現象。

加速/減速/恒速過電流（Err02/Err03/Err04）

• 檢查外圍故障：確認變頻器輸出回路是否存在接地或短路現象。

• 參數調諧：對電機進行參數調諧，確保控製方式為矢量時參數準確。

• 調整加速/減速時間：根據負載情況適當增加加速/減速時間。

• 調整電壓：將輸入電壓調整至正常範圍。

加速/減速/恒速過電壓（Err05/Err06/Err07）

• 調整電壓：將輸入電壓調整至正常範圍。

• 取消外力拖動：檢查並取消加速/減速過程中可能存在的外力拖動電機運行的情況。

• 加裝製動電阻：在減速過程中，如未加裝製動電阻，需考慮加裝以消耗多餘能量。

24V短路（Err08）

• 檢查線路：確認24V端子是否對地短路，檢查線路連接情況。

• 減小負載：如24V電源負載過大，需減小負載或更換更大容量的24V電源。

欠壓（Err09）

• 複位故障：嚐試複位故障，重新啟動變頻器。

• 調整電壓：將輸入電壓調整至正常範圍。

• 尋求技術支持：如問題依舊存在，需尋求廠家或代理商的技術支持。

變頻器/電機過載（Err10/Err11）

• 減小負載：確認負載是否過大或電機是否堵轉，減小負載並檢查電機及機械情況。

• 調整保護參數：根據電機銘牌參數正確設置電機保護參數。

• 更換變頻器：如變頻器選型偏小，需選用功率等級更大的變頻器。

結論

天朗偉創VL6100-SM係列變頻器以其高性能、多功能的特點，在多個工業領域得到了廣泛應用。本文詳細介紹了該變頻器的操作麵板功能、密碼設置與消除、參數訪問限製、參數恢複出廠設置，以及外部端子正反轉控製和外部電位器給定頻率調速的實現方法，同時解析了常見故障代碼及其解決方法。希望本文能為廣大用戶在使用和維護VL6100-SM係列變頻器時提供有益的參考。
