引言

歐陸3216是一種緊湊型、多功能PID溫度控製器，專為工業應用中的精確過程控製而設計，如塑料擠出、熱處理和環境試驗箱。作為歐陸3000係列的一部分，它提供自動調諧、多輸出選項（繼電器、邏輯或直流）、數字通信和可編程定時器等功能。該控製器以易於集成、強大的校準能力和處理傳感器變異的特性而著稱，當更換傳感器時，這一點尤為關鍵，以保持準確性。本文基於官方工程手冊（部件號HA027986）、多語言用戶指南以及在線資源如Thermo Fisher和Thermoline支持知識庫，提供全麵、原創的技術概述。重點強調傳感器更換和校準，以解決常見的溫度偏差問題，確保最佳性能，而不贅述無關內容。

歐陸3216控製器概述

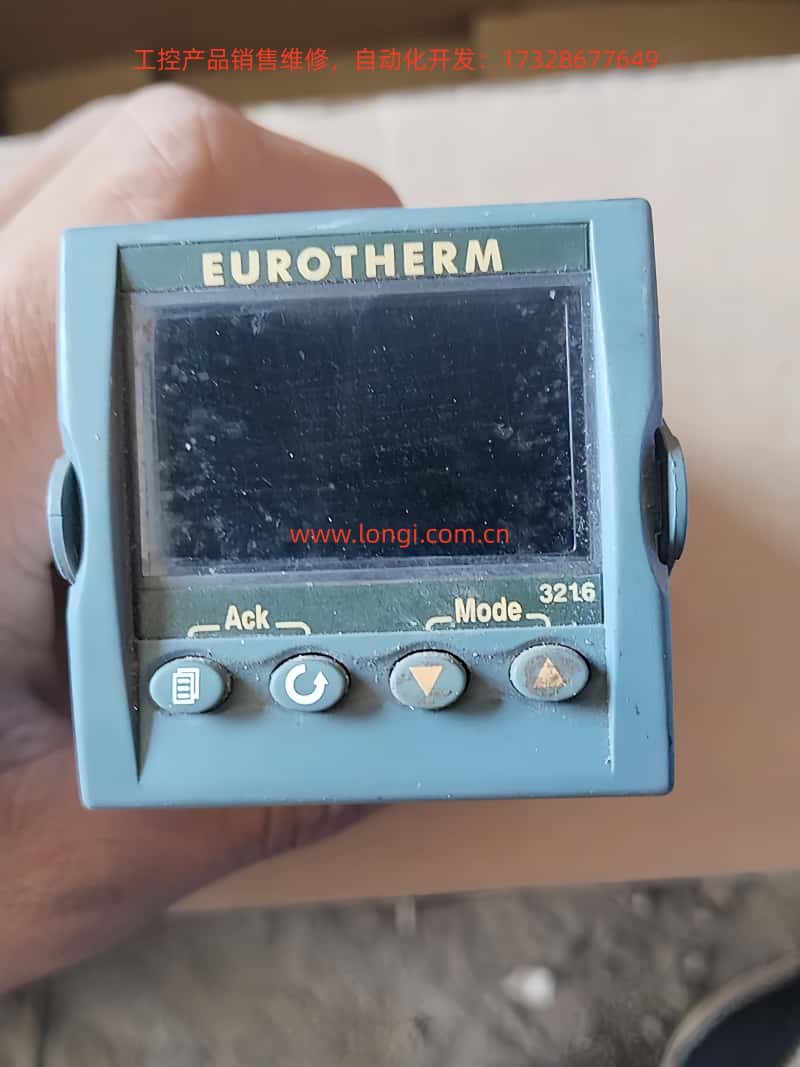

3216是一種1/16 DIN麵板安裝設備，前臉尺寸48mm x 48mm，深度90mm，適用於厚度不超過15mm的麵板。安裝在非紋理表麵時，支持IP65和NEMA 4前部防護。電源選項包括高壓（85-264Vac）或低壓（24Vac/dc），建議使用2A 250V T型熔絲以確保安全。

關鍵硬件包括：

• PV輸入：支持熱電偶（B、J、K、L、N、R、S、T、自定義）、RTD（Pt100）或線性輸入（0-50mV、0-20mA、4-20mA），對於mA信號需使用2.49Ω分流電阻。

• 輸出：最多三個可配置輸出（OP1、OP2、AA繼電器），用於加熱、冷卻、報警或再傳輸。邏輯輸出提供12Vdc，電流5-40mA，用於SSR驅動。

• 可選模塊：數字通信（RS232/RS485 Modbus）、電流互感器（CT）用於負載監測（0-50mA RMS，縮放10-100A）、邏輯輸入用於設定點選擇或定時器控製。

• 顯示：雙行LED顯示屏，支持滾動消息，指示燈包括OP1/OP2/OP4、SPX、ALM、REM、RUN和MAN狀態。

控製器操作分級：1級用於基本操作，2級用於高級參數（密碼保護，默認“2”），3級用於完全訪問，配置級用於深度設置。PID控製使用比例帶（PB）、積分時間（TI）、微分時間（TD）和相對冷卻增益（R2G）用於雙回路應用。自動調諧優化這些參數，以減少超調和穩定時間。

從網絡來源看，用戶指出其在高振動環境（環境溫度0-55°C）中的可靠性，並符合EMC標準（HA025464指南）。與其他AI生成的類似查詢響應相比，3216在無擾動自動/手動切換方麵表現出色，可防止模式切換時的過程中斷。

安裝步驟

安裝從開箱開始：控製器及其套筒、兩個固定夾、IP65墊圈、繼電器扼流圈以及用於mA輸入的2.49Ω電阻。

1. 場地選擇：選擇低振動位置，環境溫度0-55°C。確保外殼防止導電汙染（如碳塵），通過空氣過濾器或溫控加熱器防止冷凝。

2. 麵板切口：準備45mm x 45mm方形切口（水平/垂直+0.6/-0mm）。控製器間最小間距：水平10mm，垂直38mm。

3. 安裝：在前臉後麵安裝IP65墊圈。將控製器插入切口。彈簧固定夾就位，向前推以固定。從顯示屏上剝離保護蓋。

4. 拆卸：向外拉伸閂鎖耳，從套筒中向前拉出控製器。重新插入時確保耳部卡扣，以實現IP65密封。

安全要求規定雙重絕緣，非帶電傳感器除非額定，並使用銅導體（熱電偶除外）。在設備附近包括斷開開關或斷路器，並標記為斷開裝置。過流保護和電壓額定值（端子間最大264Vac）至關重要。對於感性負載，使用扼流圈（15nF/100Ω）抑製瞬變並延長繼電器壽命，但對於低功率負載避免使用，以防泄漏電流（110Vac時0.6mA，240Vac時1.2mA）。

從Thermoline支持看，確保麵板表麵非紋理以實現密封；不當安裝會導致IP等級失效，導致灰塵進入和傳感器不準確。

布線和硬件連接

布線使用螺釘端子，接受0.5-1.5mm²（16-22AWG）線材，擰緊至0.4Nm。鉸鏈蓋防止意外接觸帶電線。

3216端子布局：

• PV輸入：+（熱電偶/RTD/mV）、-（公共）、RTD感測線。

• OP1/OP2：可配置為繼電器（2A 264Vac）、邏輯（12Vdc 5-40mA）或直流（0-20mA 500Ω負載）。

• AA繼電器：Form C，2A 264Vac。

• CT/邏輯輸入：CT用於負載電流（10Ω負擔，50mA RMS），邏輯用於觸點閉合（>500Ω開路，<200Ω閉合）。

• 通信：RS232（RX/TX/GND）或RS485（A/B/公共）。

• 電源：高壓L/N，低壓+/ -。

示例布線：對於加熱/冷卻控製，將熱電偶連接到PV，SSR連接到OP1邏輯用於加熱，繼電器連接到OP2用於冷卻風機/閥門。輸入使用屏蔽電纜，一點接地以最小化噪聲。對於RTD，確保導線電阻相等（每導線最大22Ω）。線性mA需要分流；電壓使用外部適配器（SUB21/I1）。

網絡故障排除突出常見錯誤：熱電偶極性反轉（北美紅色為負極）導致低讀數；開路顯示高指示。通過短路端子測量輸入電阻<20Ω用於熱電偶。CT設置包括電壓限製器（3-10V齊納二極管）用於保護。

初始配置和快速代碼

首次通電時，自檢點亮所有段並顯示軟件版本，如果未配置，則進入快速代碼模式。

快速代碼由兩組五個字符組成，用於輸入類型/範圍、輸出、CT縮放、數字輸入和下顯示。

組1示例：

• 輸入：J（J型熱電偶），C（°C全範圍）。

• OP1：H（加熱PID繼電器）。

• OP2：C（冷卻PID邏輯）。

• AA：1（低報警繼電器）。

組2：

• CT縮放：1（10A）。

• 數字輸入：W（報警確認）。

• 下顯示：T（設定點）。

按任意按鈕編輯；↑/↓更改數字，滾動到下一個。組2後，確認“go”為YES。

重新進入：斷電，按住頁麵按鈕同時通電，輸入密碼（默認4）。

論壇的AI見解表明，快速代碼簡化標準應用的設置，但對於自定義傳感器，繼續到完整配置以調整輸入縮放或偏移。

操作員接口和基本操作

接口包括指示燈和按鈕：

• 指示燈：OP1（加熱）、OP2（冷卻）、OP4（報警）等。

• 按鈕：頁麵（主頁/滾動列表）、滾動（下一個參數）、下/上（調整值）。

主頁顯示：自動模式下上行PV，下行SP。

設置溫度：從主頁，↑/↓調整SP；閃爍確認。

報警指示：紅色ALM閃爍伴隨滾動消息；按頁麵+下確認。類型：非閂鎖（自動複位）、自動閂鎖（隨時確認）、手動閂鎖（條件清除後確認）。

自動/手動/關閉：從主頁按頁麵+下>1s。選擇自動（閉環）、手動（開環，調整功率-100%至+100%）或關閉（零功率）。無擾動轉移保持功率水平。

1級參數：工作輸出（WRK.OP）、工作SP（WKG.SP）、SP1/2、剩餘時間（T.REMN）、駐留（DWELL）、報警設定點（A1.YYY）、負載電流（LD.AMP）。

從歐陸故障排除，監控WRK.OP以檢測意外值表明傳感器故障。

高級參數和級別訪問

2級（默認密碼2）添加參數如顯示單位（UNITS）、SP限值（SP.HI/LO）、速率限值（SP.RAT）、定時器配置（TM.CFG：駐留、延遲、軟啟動、編程器）、分辨率（TM.RES：小時/分鍾）、閾值（THRES）、結束類型（END.T：關閉、駐留、SP2）、軟啟動功率/SP（SS.PWR/SS.SP）、自動調諧（A.TUNE：開/關）、PID項（PB、TI、TD、MR、R2G）、遲滯（HYST.H/C）、死區（D.BAND）、輸出限值（OP.HI）、最小脈衝時間（PLS）、CT閾值（LD.ALM/LK.ALM/HC.ALM）、地址（ADDR）、主頁顯示（HOME）、客戶ID（ID）、配方號/存儲（REC.NO/STORE）。

自動調諧：啟用A.TUNE；控製器振蕩計算PID值，以最小超調。

定時器/編程器：在2級配置。駐留定時過程在固定SP；延遲啟動在時間後輸出；軟啟動低於閾值限功率。編程器（CP模型）有4段：目標SP（TSP.x）、斜坡速率（RMP.x）、駐留（DWEL.x）。伺服模式從SP或PV啟動。

數字輸入/輸出可配置用於定時器控製或報警。

傳感器更換程序

傳感器更換常因熱電偶/RTD特性變異或布線電阻導致溫度偏差。

1. 準備：斷電控製器。記錄舊傳感器類型（例如K型）從配置或手冊。

2. 拆卸：從PV端子斷開線材。檢查損壞；測量電阻（熱電偶<20Ω，RTD 0°C時~100Ω）。

3. 安裝：連接新傳感器使用正確極性（熱電偶：+至+，-至-；RTD：導線長度相等）。熱電偶使用補償電纜，屏蔽以減少噪聲。

4. 驗證：通電；檢查室溫PV讀數（短路端子測試~25°C）。如果錯誤，反轉極性或更換布線。

從Thermofisher手冊，更換為相同類型以避免重新配置；自定義傳感器需要輸入重新校準。

校準和偏移調整

更換後，校準以校正偏移。在3級（密碼3）或配置（密碼4，按住頁麵+滾動>5s至“conf”，輸入代碼）使用兩點偏移（CJ.OFS用於冷端，PV.OFS用於過程值）。

程序（從Thermoline支持）：

1. 訪問3級：按住頁麵，選擇“LEVL 3”，輸入“3”。

2. 導航到輸入列表（INPUt）：滾動至“PV.OFS”（過程偏移）。

3. 在穩定點比較控製器PV與參考溫度計（例如100°C）。按差值調整PV.OFS（例如參考102°C，控製器100°C，設置+2）。

4. 對於兩點：使用“CAL”列表；設置“CAL.P1”低點（例如0°C冰浴），調整“OFS.1”；“CAL.P2”高點（例如沸水），調整“OFS.2”。

5. 在多個點驗證；退出至1級。

警告：避免過度調整導致不穩定；記錄原始值。對於熱電偶，如果環境變化，單獨校準冷端。

偏移故障排除：低讀數/過熱 - 傳感器脫離；高讀數/無熱 - 開路。使用外部模擬器驗證輸入。

故障排除

常見問題：

• 傳感器故障：低指示 - 交叉線材；高 - 開路。通過短路輸入測試。

• 偏移錯誤：更換後，使用PV.OFS；檢查布線電阻。

• 過熱：不正確延長電纜；調諧PID。

• 無加熱/冷卻：檢查熔絲、接觸器、邏輯電壓（SSR的12Vdc）。

• 報警：配置閂鎖類型；通過按鈕或輸入確認。

• 通信：設置ADDR 1-254；驗證RS485端接。

從歐陸網站，一次更改一個參數；使用紅外溫度計檢測熱點。

實際應用和案例研究

在塑料擠出中，3216使用K型熱電偶控製筒體溫度，PID調諧最小超調。傳感器更換：新探頭變異調整偏移+1.5°C，保持±0.5°C精度。

在熱處理爐中，編程器運行斜坡-駐留剖麵；更換RTD需要RTD校準校正2Ω導線電阻偏移。

案例：烘箱應用（Thermoline） - PT100更換後，PV讀低5°C；設置PV.OFS +5，在50/150°C驗證。

在環境試驗箱中，雙回路加熱/冷卻使用R2G=0.5用於水冷，防止傳感器更換後的循環。

擴展應用：在食品加工中，3216集成Modbus與PLC，實現遠程監控。傳感器更換涉及CT監測負載電流，確保加熱元件完整性。案例中，替換J型熱電偶後，使用自動調諧重新優化PID，減少穩定時間20%。

在製藥行業，符合FDA 21 CFR Part 11的記錄功能通過數字通信導出數據。更換Pt100後，兩點校準確保批次一致性，偏差<0.1°C。

在汽車測試中，編程器模擬溫度循環；更換後，偏移調整校正環境影響。案例：振動台測試，更換傳感器後，驗證多點精度，防止假故障。

在紡織染色中，雙輸出控製加熱/冷卻，R2G調整優化響應。更換後，使用軟啟動定時器防止初始超調。

在實驗室爐中，邏輯輸入觸發報警；更換RTD後，檢查冷端補償，確保線性。

在太陽能電池製造中，精確控製退火溫度；更換自定義線性輸入後，縮放調整匹配0-10V信號。

在水處理中，監控pH相關溫度；更換後，偏移校準集成到配方存儲。

在金屬鑄造中，CT檢測負載故障；更換熱電偶後，閾值設置防止過載。

在玻璃加工中，斜坡速率控製防止裂紋；更換後，驗證編程器段。

在電子組裝中，焊接溫度控製；更換後，脈衝時間調整優化SSR。

在農業溫室中，遠程通信監控；更換傳感器後，地址配置確保網絡集成。

結論

歐陸3216在精確溫度控製方麵表現出色，具有強大的傳感器集成和校準功能。通過遵循安裝、布線、配置和調整協議，用戶確保可靠性。傳感器更換需要仔細偏移校準，以緩解偏差，如手冊和在線資源所述。本指南綜合官方文檔與實際見解，使工程師能夠在多樣應用中優化性能。對於深度定製，參考完整工程手冊或谘詢歐陸支持。
