第一部分：基礎認知與故障定義

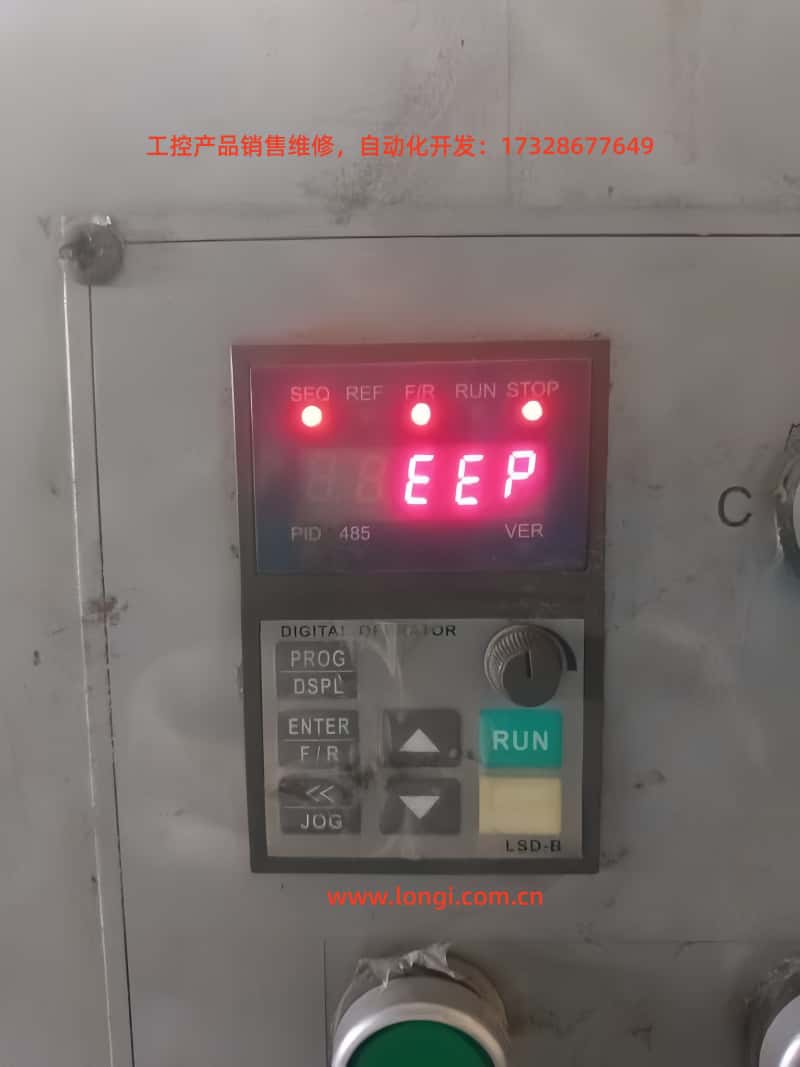

Q1：LSD-B7000變頻器麵板顯示“EEP”或“E E P”代表什麽故障？
A： 這表示EEPROM（電可擦可編程隻讀存儲器）故障。EEPROM是用於存儲關鍵參數（如電機額定值、頻率限製、加減速時間、用戶配置、校準數據及故障曆史）的非易失性存儲芯片。當微控製器在上電自檢或運行時檢測到數據讀取/寫入不一致、校驗和錯誤或芯片損壞時，會觸發此故障代碼。

Q2：EEP故障與普通的參數錯誤有何區別？
A：

• EEP故障：屬於硬件或底層存儲介質故障。通常意味著存儲芯片本身損壞、焊接不良或相關電路（電源板/主板）故障。變頻器往往無法正常初始化，拒絕運行。

• 參數錯誤：屬於軟件/數據配置問題。例如參數超出範圍或不匹配。通常可以通過修改參數（如恢複出廠設置）解決，而EEP故障往往需要板級維修或更換。

Q3：除了顯示“EEP”，還有哪些伴隨現象？
A：

• 麵板可能顯示關機前的狀態值（如頻率“8.0”）。

• SEQ、REF、F/R、RUN、STOP等指示燈可能點亮或異常閃爍。

• 變頻器上電但無法啟動（拒絕運行）。

• 間歇性重啟或死機。

• 在矢量控製模式下，可能出現扭矩輸出不穩定或啟動失敗。

• 可能伴隨PID值顯示（如PID 485），表示最後的操作狀態。

第二部分：故障根源與診斷

Q4：導致LSD-B7000出現EEP故障的常見原因有哪些？
A： 主要分為六大類：

1. 電源不穩定：輸入電壓波動（380-400V AC）、浪湧、電壓驟降（尤其在參數保存時）。

2. 環境因素：高溫（>40°C）、高濕度、灰塵、腐蝕性氣體、劇烈振動。

3. 電噪聲與幹擾：EMI（電磁幹擾）、接地不良（接地電阻應<10Ω）。

4. 老化與磨損：EEPROM芯片達到寫入/擦除壽命極限（通常10萬-100萬次）。

5. 固件/軟件問題：固件更新失敗、不兼容的參數恢複操作。

6. 硬件缺陷：主板或電源板故障、EEPROM芯片虛焊。

Q5：如何初步診斷EEP故障是由電源還是環境引起的？
A：

• 檢查電源：測量R、S、T端子電壓是否平衡（不平衡度<3%），檢查DC總線電壓（380V輸入時約為540V DC）。

• 檢查環境：檢查櫃內溫度、是否有冷凝水、灰塵堆積或附近是否有高頻幹擾源（如大型電機、焊機）。

• 檢查接地：測量接地端子與大地之間的電阻，必須<10Ω。

Q6：如果無法讀取任何參數，說明了什麽？
A： 這強烈表明EEPROM已損壞或通信中斷。應嚐試進入參數模式（按PROG鍵），如果屏幕無反應或顯示亂碼，基本可判定為硬件級故障。

Q7：如何利用MODBUS或診斷軟件進行高級診斷？
A：

• 通過RS485接口連接PC，使用菱士達專用診斷軟件。

• 讀取MODBUS地址5001H的錯誤日誌。

• 檢查波特率（默認9600）和站號設置是否正確。

第三部分：故障排除與解決方案

Q8：遇到EEP故障，第一步應該做什麽？
A： 執行斷電重啟與硬複位：

1. 斷開電源，等待10-15分鍾讓電容充分放電。

2. 重新上電。約40-50%的瞬態錯誤可通過此方法消除。

3. 若無效，執行工廠重置：將參數 Pr088 設置為 1，按ENTER確認。

Q9：工廠重置後需要做什麽？
A： 重置會清除所有用戶參數，必須重新輸入關鍵電機參數：

• Pr016：電機額定頻率（默認50Hz/60Hz）。

• Pr017：電機額定電壓（默認400V）。

• Pr041/Pr042：加減速時間。

• 建議從備份中恢複參數，而非手動逐一輸入。

Q10：如果重啟和重置都無效，下一步該怎麽辦？
A： 進入硬件與環境整改階段：

1. 改善電氣環境：加裝輸入端線路電抗器或EMI濾波器，加裝UPS或穩壓器。

2. 改善物理環境：清理灰塵，加強散熱（確保<40°C），除濕。

3. 檢查連接：重新拔插操作麵板，檢查主板排線。

Q11：何時需要更換硬件？如何操作？
A： 當上述軟件和環境手段均無效時，通常是EEPROM芯片或主板損壞。

• 芯片級維修：更換主板上的EEPROM IC（通常是24LC係列），需使用編程器寫入工廠數據或固件。

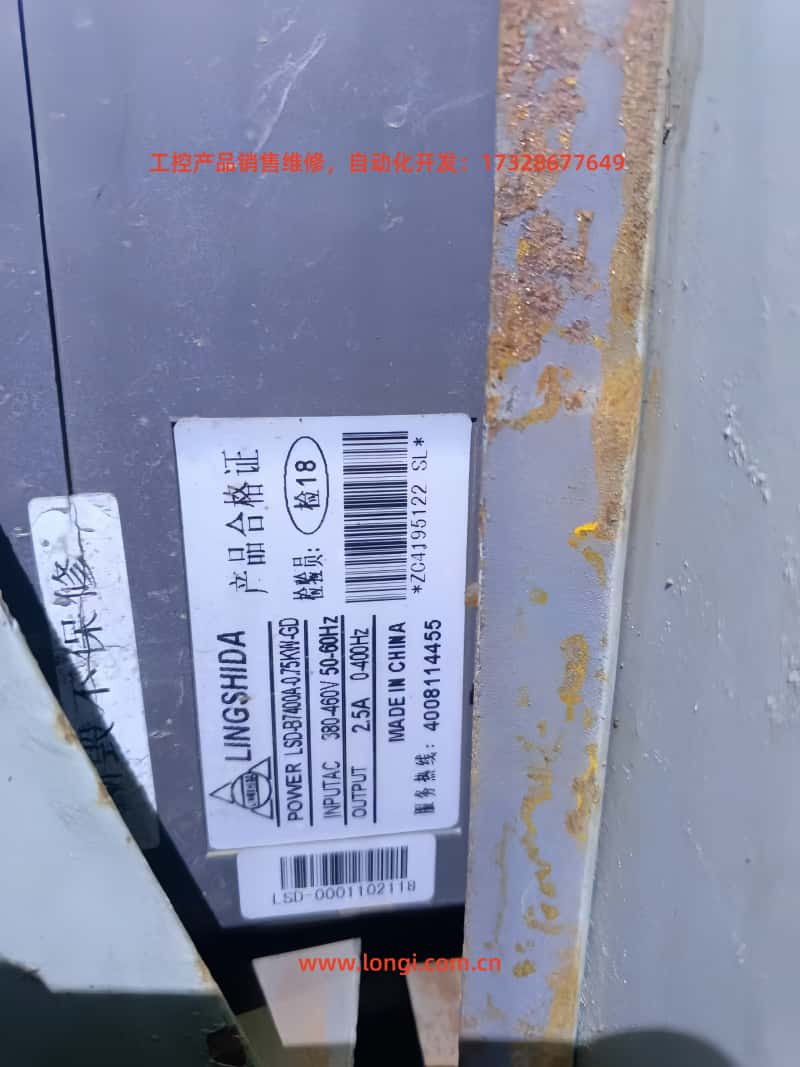

• 板級更換：聯係菱士達售後購買主板（參考零件號LSD-000110218），成本約200-500美元（視功率而定）。

Q12：更換主板後需要注意什麽？
A：

1. 必須重新進行電機參數自學習（Auto-tuning），尤其是矢量控製模式下。

2. 恢複用戶參數備份。

3. 檢查固件版本是否與舊板一致。

第四部分：高級應用與矢量控製

Q13：EEP故障對LSD-B7000的矢量控製模式有何特殊影響？
A： 矢量控製（Sensorless Vector Control）嚴重依賴EEPROM中存儲的電機模型參數（如Pr015 V/F曲線、Pr017電壓、Pr016頻率）和自動調諧數據。EEP故障會導致：

• 無法進行自動調諧。

• 扭矩響應變慢，控製精度下降（效率可能降低10-20%）。

• 甚至無法切入矢量模式，隻能降級為V/F模式運行。

Q14：EEP故障會誤報為通信錯誤嗎？
A： 會。如果EEPROM中存儲的MODBUS地址映射表損壞，變頻器可能返回“非法數據”或“通信超時”，實際上根源是內存損壞而非物理線路問題。

第五部分：預防維護與案例

Q15：如何預防EEP故障的發生？
A： 實施以下維護策略可降低70%的故障率：

1. 定期備份：通過操作麵板或MODBUS定期備份參數。

2. 電源質量：保持THD（總諧波失真）<5%，安裝浪湧保護器。

3. 環境控製：IP防護等級，定期清灰，控製櫃內加裝除濕機/風扇。

4. 操作規範：避免頻繁斷電，參數修改時確保電源穩定。

5. 固件管理：關注官方固件更新，但在非生產環境測試後再升級。

Q16：真實案例中，常見的誘發場景是什麽？
A：

• 案例1（電源浪湧）：工廠電網波動導致電壓峰值，損壞內存。解決方案：加裝電抗器。

• 案例2（環境潮濕）：HVAC係統冷凝水導致主板腐蝕。解決方案：清潔電路板，更換芯片，改善密封。

• 案例3（自然老化）：使用5年後EEPROM寫入次數耗盡。解決方案：更換主板。

Q17：EEP故障的維修成本和停機時間大概是多少？
A：

• 軟件重置：停機<30分鍾，成本0。

• 環境整改：停機2-4小時，成本視配件（電抗器等）而定（約100美元）。

• 更換主板：停機4-8小時，成本200-500美元。

• 避免的損失：在關鍵產線（如CNC、輸送帶），及時維修可避免上萬美元的停產損失。

第六部分：附錄與技術資料

Q18：LSD-B7000中與EEP故障相關的關鍵參數表？
A：

Q19：EEPROM芯片的物理位置在哪裏？
A： 通常焊接在主控PCB板上，是一個小型8腳IC（如24LC02/24LC512係列），位於CPU附近。

Q20：菱士達LSD-B7000的保修政策如何？
A： 根據手冊第四章，標準保修期通常為18個月。在此期間因質量問題導致的EEP故障可免費維修或更換。人為損壞（如輸入錯誤高壓、進水）不在保修範圍內。

本指南基於LSD-B7000官方手冊及行業維修數據編製，僅供參考。操作前請務必切斷電源並遵守安全規程。
