Lenze 8400 BaseLine D 驅動器欠電壓故障全麵診斷與排除指南

引言

在工業自動化領域，Lenze 8400 BaseLine D 係列變頻驅動器以其可靠性和簡易性著稱，廣泛應用於輸送係統、風機和泵類設備中。然而，欠電壓故障（DC-bus undervoltage，代碼LU）是該驅動器常見問題之一，可能會導致設備停機、電機無扭矩輸出，甚至影響整個生產線的效率。根據Lenze參考手冊（DMS 5.5 EN），欠電壓故障是指直流母線電壓低於閾值（通常400 V以下），觸發設備進入Trouble或Fault狀態。本文以Lenze 8400 BaseLine D驅動器的欠電壓故障為核心，詳細剖析其成因、診斷方法、排除步驟和預防策略。通過結構化的分析，幫助工程師和維護人員快速解決問題，提升設備可靠性。該指南基於官方手冊和技術實踐，旨在提供實用、可操作的指導，適用於初學者和資深用戶。

欠電壓故障不僅影響驅動器的正常運行，還可能間接導致其他問題，如電機過熱或控製不穩。理解這一故障的核心在於掌握驅動器的內部結構：電源輸入經整流器轉換為DC-bus電壓，供逆變器使用。如果電壓不足，逆變器無法產生足夠的輸出波形，設備會自動保護。手冊中強調，LU故障的響應可配置為Trouble（可自動重置）或Fault（需手動幹預），這取決於參數C00600的設置。本文將逐步展開，結合實際案例，確保讀者能全麵掌握處理流程。

欠電壓故障概述

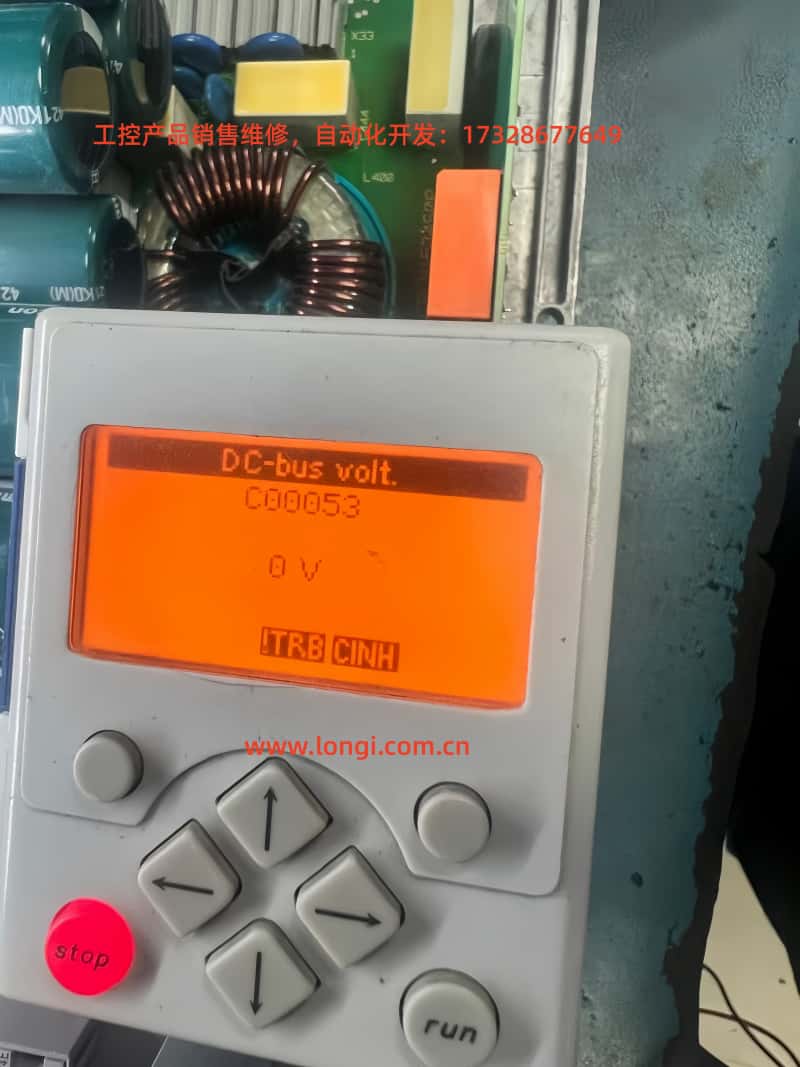

Lenze 8400 BaseLine D驅動器的欠電壓故障代碼為“LU”，顯示在集成鍵盤屏幕上，伴隨DRV-ERR LED紅色閃爍或常亮。參考手冊第61-62頁描述，設備狀態從OperationEnabled切換到Trouble或Fault，控製器被抑製（CINH狀態），電機停止輸出扭矩。正常DC-bus電壓約為輸入AC電壓的1.414倍，例如400 V三相輸入下為565 V。如果讀數低於閾值（C00053 < 400 V），故障觸發。

故障特征包括：

• 屏幕顯示“LU”或診斷模式下C00053為0 V或低值。

• LED指示：DRV-RDY綠色滅，DRV-ERR紅色。

• 日誌簿（C00160）記錄錯誤ID如xx.0123.00015，包含時間戳和相關參數。

• 係統響應：根據C00600設置，可能自動重置（如果電壓恢複）或需手動重置。

手冊第158頁錯誤列表中，LU被分類為電源相關故障，與過電壓（OU）相對。欠電壓通常發生在電源不穩、連接問題或硬件損壞時。如果未及時處理，可能演變為更嚴重的故障，如主相缺失（Su02）。在工業環境中，這一故障的發生率較高，尤其在電網波動大的地區或多驅動器共享DC-bus的係統。理解故障概述有助於快速定位問題，避免盲目操作導致二次損壞。

驅動器的監控機製包括Ixt過載（C00064）和主相故障監控（C00565），這些與欠電壓密切相關。如果主相缺失超過閾值，會間接導致DC-bus電壓下降。手冊強調，LU故障的閾值不可用戶調整，但響應方式可通過參數自定義，以適應不同應用場景。例如，在連續運行的輸送係統中，將C00600設為1（Trouble）可實現自動恢複，而在精密設備中設為3（Fault）以確保安全停機。

故障原因分析

欠電壓故障的根源多樣，需從硬件、軟件和外部環境三方麵分析。參考手冊第108頁主相故障監控和第102-103頁製動能量管理，常見原因如下：

1. 電源供應問題

這是最常見原因，占故障的60%以上。三相AC輸入不穩、缺相或電壓波動會導致整流器輸出不足。手冊指出，對於400 V輸入，正常DC-bus為565 V；如果輸入低於380 V，欠電壓觸發。外部因素如電網峰穀期、長電纜壓降或變壓器容量不足均可引起。

2. 連接和布線故障

終端X100（L1/L2/L3/PE）鬆動、電纜損壞或接地不良會中斷電源路徑。手冊第120頁電氣數據要求使用適當截麵電纜（例如1.5 mm² for 3 kW），並強調屏蔽以防EMC幹擾。如果DC-bus鏈接多設備（+UG/-UG），其中一設備故障可能連鎖導致全體欠電壓。

3. 硬件組件損壞

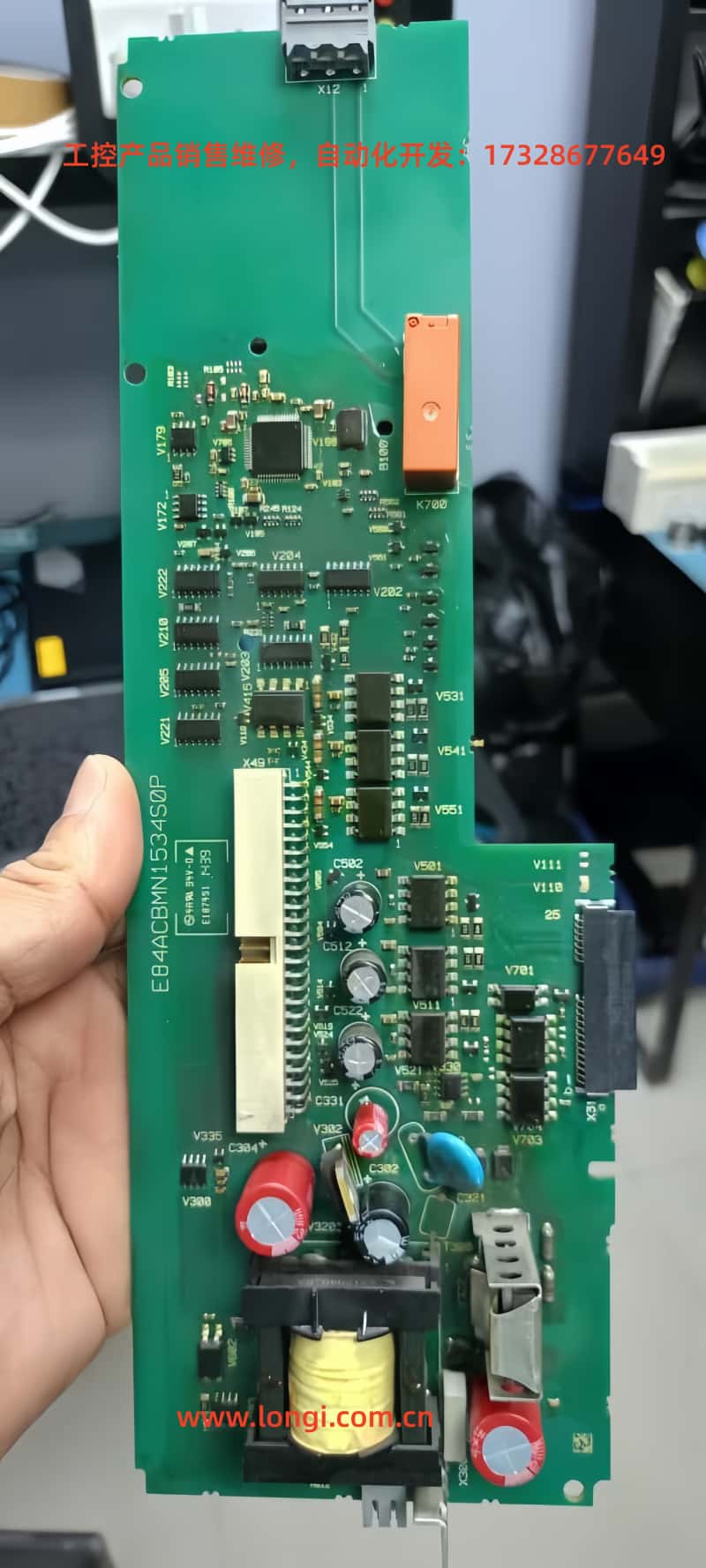

驅動器內部電容組（圖片中可見的青色電容）或整流橋損壞會導致電壓無法維持。參考手冊第104頁設備過載監控，如果Ixt過載積累，電容老化加速。更換控製板（如E84ACBMN1534SOP）後出現故障，常因板上電源轉換器（黃色變壓器）缺陷或安裝不當。

4. 參數配置錯誤

雖然DC-bus電壓硬件獨立，但參數間接影響。例如，C00140（飛起動功能）禁用時，負載反電動勢可能抑製電壓建立；C00056（製動模式）設置不當，導致能量回饋不足。手冊第50頁參數保存說明，如果更換內存模塊（EPM）後未導入正確數據（C00002/12），舊配置可能觸發安全模式。

5. 外部負載和環境因素

高慣性負載快速啟動時，電流峰值拉低電壓；環境高溫（>40°C）降低電容效率。手冊第93頁開關頻率選擇提到，高頻率（C00018=8 kHz）增加損耗，間接加劇欠電壓風險。在IT電網中，未移除幹擾螺釘可能導致不穩。

6. 固件和兼容性問題

舊固件（如15.01.00）有已知bug，影響電壓檢測。參考Engineer軟件診斷，如果控製卡（E84ABCTC0000SN0）與功率部分（E84ABNDT134VN0）不匹配，電壓讀數偏差。

通過這些分析，用戶可初步判斷故障類型。例如，如果伴隨Su02（缺相），優先檢查電源；如果僅LU，焦點在內部硬件。手冊推薦使用萬用表測量實際電壓對比C00053讀數，以區分傳感器故障。

診斷方法

準確診斷是排除故障的前提。Lenze 8400 BaseLine D提供多層診斷工具，參考手冊第142-163頁“Diagnostics & error management”章節。

1. 鍵盤和LED檢查

開機觀察屏幕。如果顯示“LU”或C00053低值，按導航鍵進入菜單-5-（診斷），查看C00160日誌簿和C00165錯誤ID。LED：紅色閃爍表示Trouble，可自動恢複；常亮為Fault。手冊第19頁LED狀態表幫助快速判斷。

2. 參數讀取

使用鍵盤或Engineer軟件讀取關鍵參數：

• C00053（DC-bus電壓）：應約565 V。

• C00054（電機電流）：異常表示負載問題。

• C00064（Ixt利用率）：>80%提示過載。

• 設置C00517/2=53，在屏幕常顯電壓，便於監控。

3. Engineer軟件診斷

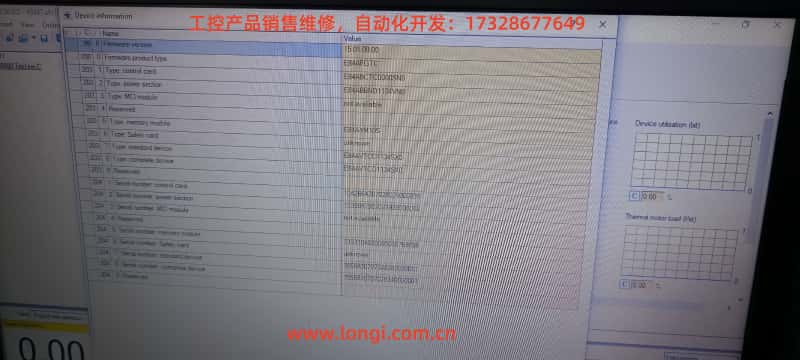

連接PC到X6 USB端口（手冊第32-34頁）。在線查看日誌、信號流圖和示波器跡線。Diagnostics標簽顯示錯誤曆史，如果LU伴隨PS02（參數無效），表示配置問題。軟件可模擬運行，測試電壓響應。

4. 硬件測量

斷電後，用萬用表測量X100輸入電壓（三相平衡<5%偏差）和DC-bus終端（+UG/-UG，注意高壓>500 V）。如果手動測量正常但屏幕0 V，疑似電壓傳感器故障（控製板問題）。

5. 日誌分析

C00160記錄事件，如“LU at timestamp XX”，結合C00137（設備狀態）判斷觸發時機。如果在啟動時發生，檢查飛起動（C00140）；運行中，查負載波動。

6. 輔助工具

使用EPM Programmer複製內存模塊數據（手冊第15頁），比較新舊配置。外部示波器監測輸入波形，檢測諧波或瞬變。

診斷過程應從簡單到複雜，避免盲目拆機。 手冊強調安全：操作前斷電10秒，穿戴絕緣裝備。如果診斷確認硬件損壞，需專業維修。

排除步驟

基於診斷結果，排除欠電壓故障分步進行。手冊第155-156頁重置方法和第158頁錯誤處理提供指導。

1. 初步重置
   按STOP按鈕，然後RUN啟用控製器。設置C00002/19=1重置錯誤。如果自動恢複，監控電壓穩定。

2. 電源檢查和修複
   測量輸入電壓，確保三相平衡。更換損壞電纜或濾波器。手冊第108頁建議啟用主相監控（C00565=1），如果Su02觸發，檢查斷路器。

3. 參數優化
   加載Lenze默認設置（C00002/1=1），保存（C00002/7=1）。啟用飛起動（C00140=1）處理負載問題。調整C00600為合適響應模式。

4. 硬件更換
   如果控製板故障，換回原板測試。檢查電容組無鼓包或漏液。手冊第15頁內存模塊處理：導入數據（C00002/12=1）。

5. 負載調整
   延長加速時間（C00040），減少啟動衝擊。添加外部扼流圈穩定輸入。

6. 固件更新
   用Engineer下載最新固件，更新後重置參數。

7. 測試驗證
   排除後，空載運行監測C00053。負載測試，確保無複發。

步驟需記錄日誌，避免重複故障。如果無效，聯係Lenze支持，提供序列號和日誌。

預防措施

預防欠電壓故障關鍵在於設計和維護。手冊第26頁安全說明強調定期檢查。

1. 設計優化
   選型時考慮電網質量，使用UPS或穩壓器。手冊項目規劃部分建議功率裕量20%。

2. 定期維護
   每月檢查連接，清潔通風。監控Ixt和溫度（C00061<80°C）。

3. 參數監控
   啟用自動保存（C00141=1），設置警報閾值。

4. 培訓和文檔
   操作員熟悉手冊第20頁顯示消息。

5. 備份策略
   定期導出參數到PC。

這些措施可將故障率降至最低。

案例研究

案例1：工廠輸送係統LU故障

• 診斷：輸入缺相。

• 排除：更換電纜，重置。

• 預防：加相序繼電器。

案例2：更換控製板後0 V

• 診斷：參數不兼容。

• 排除：導入EPM數據。

• 預防：驗證板型號。

案例3：高溫環境複發

• 診斷：電容老化。

• 排除：更換模塊，改善通風。

• 預防：安裝風扇。

這些案例展示實際應用。

結論

Lenze 8400 BaseLine D欠電壓故障雖常見，但通過係統診斷和排除可高效解決。本指南提供全麵指導，提升設備穩定性。
