引言

在現代工業自動化和節能領域，交流變頻器（Variable Frequency Drive，VFD）已成為電機調速控製的核心設備。它通過改變電源頻率和電壓，實現對三相異步電動機的精準控製，顯著提升係統效率、降低能耗，並提供豐富的保護功能。

台灣寧茂企業股份有限公司（Rhymebus Corporation）作為擁有超過35年功率電子經驗的專業製造商，其RM6係列變頻器以可靠的性能、全麵的保護機製和適用於多種應用的靈活性，在紡織、食品、流體機械、HVAC（暖通空調）和電梯等領域廣泛應用。

RM6係列采用先進的IGBT控製技術和數字信號處理，輸出頻率範圍0.1~400Hz，支持V/F控製模式、PID閉環調節、RS-485 Modbus通信等多項功能。功率範圍覆蓋0.5HP~數百HP，電壓等級包括200V和400V係列，過載能力分重載（150% 1分鍾）和輕載（120% 1分鍾），適用於恒轉矩和變轉矩負載。

本文以用戶常見故障“SC”代碼（保險絲開路保護）為切入點，係統剖析RM6係列變頻器的結構、工作原理、安裝調試、參數優化及故障診斷，提供實用技術指導，幫助工程師和維護人員提升設備可靠性和使用壽命。

RM6係列變頻器的結構與工作原理

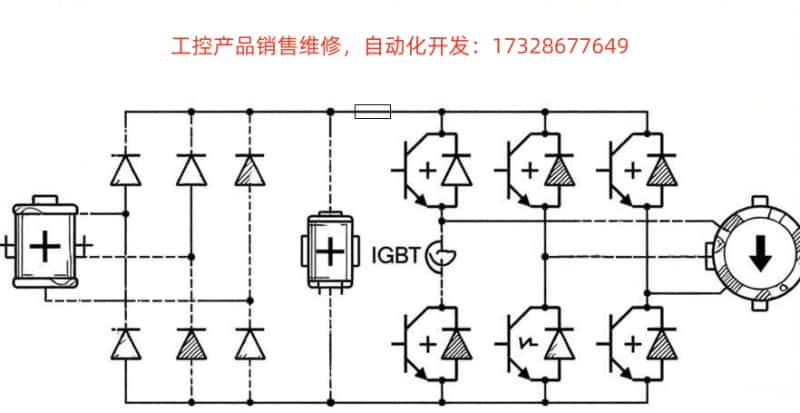

RM6係列變頻器采用經典三相整流-逆變拓撲結構，主要組成部分包括：

1. 整流部分：輸入三相AC 380-480V（或200V係列）經不可控二極管橋整流，輸出直流母線電壓（約540V DC for 380V輸入）。

2. 濾波部分：DC鏈路電容平滑脈動，提供穩定的直流電壓。部分型號支持外接直流電抗器（DCL）抑製諧波。

3. 逆變部分：核心采用IGBT功率模塊，通過SPWM（正弦脈寬調製）或SVPWM生成三相可變頻率/電壓輸出（U、V、W端子），驅動電機。

4. 控製部分：DSP或MCU為核心，集成模擬輸入（0-10V/4-20mA）、多功能數字端子、PID控製器、RS-485接口。

5. 保護電路：包括過流（OC）、過壓（OE）、欠壓（LE1）、過熱（OH）、接地故障（GF）和保險絲開路（SC）等硬件/軟件保護。

工作原理與控製邏輯

工作原理基於電壓/頻率（V/F）控製：保持V/F恒定以確保電機磁通穩定，避免弱磁或飽和。RM6支持多種V/F曲線（線性、節能、平方律等），並集成以下關鍵功能：

• 滑差補償（F_050參數）

• AVR（自動電壓調節，F_093）

• 失速預防（F_070~F_074），防止加速/恒速/減速時過流或失速。

節能應用特性

在節能應用中，RM6特別突出：

• 對於風機、水泵等平方轉矩負載，輕載時可降低輸出電壓，減少銅損和鐵損，實現30%-60%節能。

• 內置PID功能（F_153~F_195）支持恒壓/恒流/恒溫/恒流量控製，適用於空調冷卻塔、恒壓供水係統。

（上圖為典型三相VFD接線示意圖，展示輸入R/S/T、輸出U/V/W及接地PE連接，實際RM6係列類似。）

RM6係列的安裝與配線規範

正確安裝和配線是避免故障（如SC）的第一步。根據RM6手冊：

環境與散熱要求

• 環境：安裝於金屬防火表麵，環境溫度<50℃（控製盤內），濕度<90%RH，無腐蝕性氣體。IP20防護等級，避免直接接觸帶電部件。

• 間距：上下間距>10cm，左右/後方>5cm。

• 散熱：強製風冷型號需確保風道暢通，風扇需定期維護。

電源與配線規範

• 斷路器：輸入端配置MCCB或NFB（額定電流1.5~2倍變頻器額定）。

• 電抗器：外接ACL（交流電抗器）當電源容量>10倍變頻器額定容量或>500kVA時，用於抑製諧波。

• 接地：PE端子必須可靠接地，電機外殼與變頻器PE連接，使用75℃銅線，截麵積依型號（如400V 17A型號至少2.5mm²）。

• 輸出端：U/V/W直接接電機。

• 電纜長度>30m時建議加輸出ACL抑製dV/dt。

• 禁止在輸出端安裝接觸器或電容。

• 控製線：屏蔽雙絞線分離主回路布線，長度<20m（UP/DOWN控製）。

通電前檢查

配線錯誤（如輸出短路、接地不良）是SC故障主要誘因。安裝後流程：

1. 空載通電檢查DC母線電壓。

2. 確認CHARGE燈滅（5~20分鍾）且P/+與N/-間電壓<25V後進行操作。

3. 再接電機測試。

（PWM VFD工作原理圖，展示SPWM生成過程，RM6采用類似技術。）

參數設置與優化策略

RM6係列參數豐富（F_000~F_220+），出廠默認適用於重載模式。

關鍵參數分類

優化建議

• 風機/泵類：啟用節能模式（F_102=1），降低失速水平至80%。

• 重載機械（如擠出機）：延長加速時間避免OC/SC觸發。

• 防誤操作：參數鎖定（F_092）防止誤改。

SC故障代碼詳解：保險絲開路保護

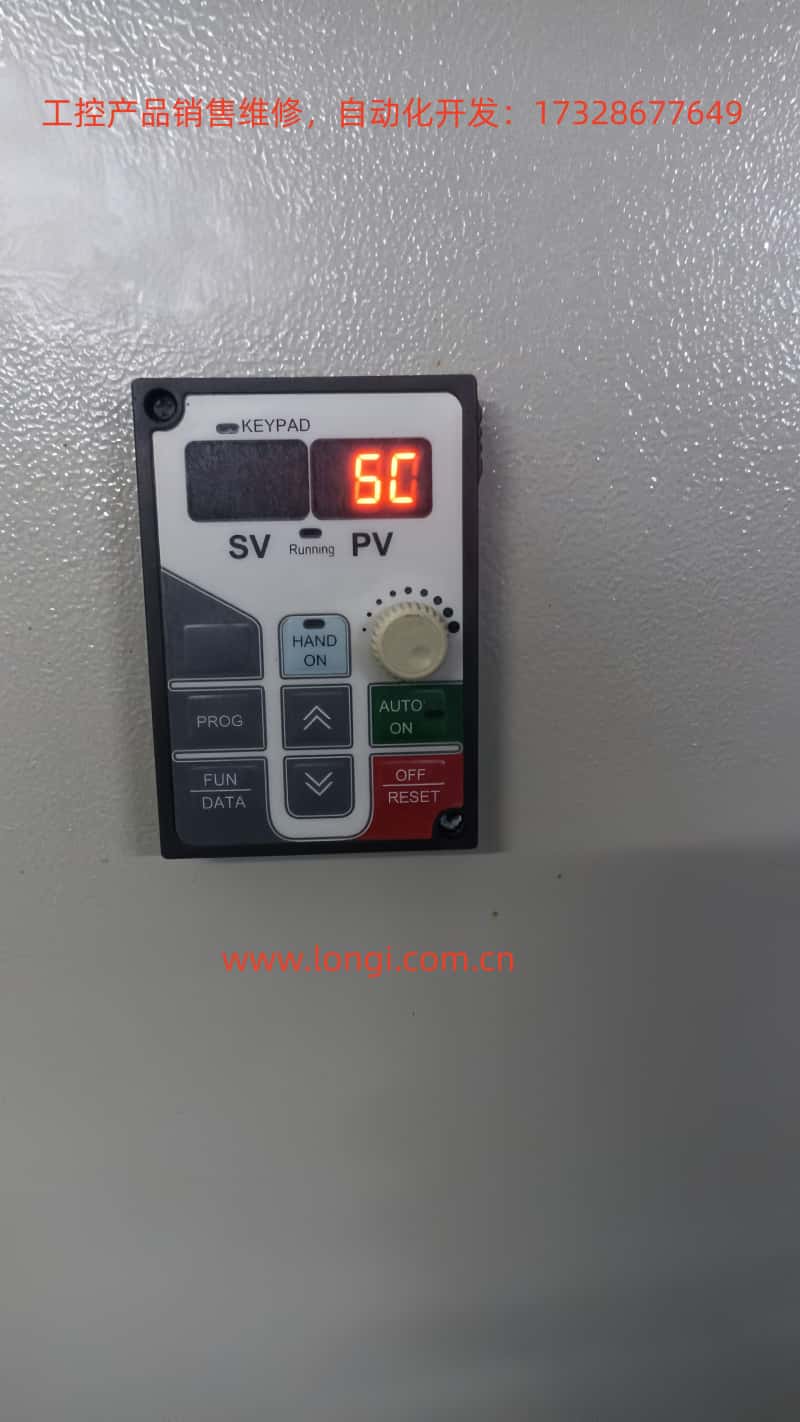

RM6係列故障顯示采用KEYPAD麵板，SC代碼對應“保險絲開路保護”（Fuse Open Protection）。

故障含義

內部保險絲熔斷或IGBT模塊故障，導致主回路中斷。手冊明確：原因包括內部保險絲開路或IGBT功率模塊損壞。

常見觸發原因

1. 輸出端短路：U-V、V-W、W-U間短路，或任意相對地短路（電纜破損、電機繞組故障、接線錯誤）。

2. 接地漏電：絕緣電阻<100MΩ（500V搖表測試），導致大電流。

3. IGBT擊穿：過壓尖峰、過熱、老化或製造缺陷引起IGBT短路，瞬間大電流熔斷保險絲。

4. 外部過載/衝擊：啟動時負載卡死、電機堵轉、頻繁啟停。

5. 配線不當：輸入/輸出混接、未接地。

診斷與解決步驟（高壓操作需專業人員）

1. 斷電放電：關閉電源，等待CHARGE燈滅（5~20分鍾），測量P/+與N/-間電壓<25V。

2. 外部檢查：

• 拆除U/V/W電纜。

• 用萬用表測三相間電阻（平衡、低值表示短路）。

• 對地絕緣測試（要求≥100MΩ）。

• 使用搖表測試電機繞組。

3. 複位嚐試：重新上電，按RESET鍵。

• 若SC消失，可能是瞬時幹擾。

• 若持續顯示，進入硬件故障排查。

4. 內部診斷：

• 檢查內部保險絲（若可及，用萬用表測通斷）。

• IGBT模塊測試需專業工具（檢測門極-發射極電阻、集電極-發射極耐壓）。

5. 修複：

• 更換保險絲（必須按手冊規格，如Class RK5/T型）。

• IGBT損壞通常需整機返廠維修（更換模塊成本較高）。

6. 預防措施：定期絕緣測試、加裝輸出電抗器、啟用GF檢測（F_098=1）、實時監控輸出電流。

手冊建議：SC故障請聯係客服送修，避免自行拆機。

（IGBT模塊示例，RM6係列逆變橋采用類似功率器件，損壞常導致SC。）

常見故障預防與維護實踐

• 日常巡檢：監測麵板顯示（電流、溫度、DC電壓），檢查風扇、散熱片灰塵。

• 定期維護：每年進行絕緣測試、緊固端子、清潔濾網。

• 高級應用：集成Modbus監控（地址0-255，波特率4800~38400bps），實現遠程故障診斷。

• 節能案例：在HVAC恒壓供水係統中，使用RM6 PID+多泵切換功能，節能率可達40%以上。

結語

RM6係列變頻器以其全麵保護、易用性和高性價比，成為工業節能的可靠選擇。SC故障雖屬硬件級故障，但通過規範安裝、仔細診斷外部短路、及時維護，大多數情況可避免或快速定位。

理解其原理和保護機製，不僅能解決眼前問題，更能提升整個係統的穩定性和壽命。建議用戶記錄參數（附錄F表）、定期進行數據備份。
