一、引言：JOG功能的核心價值與故障痛點

在工業自動化設備調試與維護中，JOG（點動）功能是伺服係統最基礎且高頻使用的操作之一。它允許操作人員通過麵板或外部信號控製電機以低速、短行程運行，用於驗證電機轉向、調整機械零點、排查負載卡滯等場景。對於英威騰SV-DA200係列伺服驅動器（如型號SV-DA200-1R0-4-E0，3P 400V輸入、1kW功率），JOG功能的失效會直接導致調試停滯或維護效率低下，甚至引發設備停機損失。

本文基於SV-DA200的硬件架構與參數邏輯，結合現場常見故障案例，係統梳理JOG無反應的7大核心原因及分步排查流程，覆蓋報警狀態、使能信號、參數配置、操作模式、接線硬件、電機編碼器等關鍵維度，為自動化工程師提供可落地的解決指南。

二、JOG功能生效的前提條件

在排查故障前，需明確JOG功能的底層邏輯鏈：
無報警→使能有效→模式正確→參數允許→硬件正常
任何一個環節斷裂，都會導致JOG無反應。以下是各環節的具體要求：

1. 報警狀態：驅動器ALM（報警）燈熄滅，無故障代碼（如E001過流、E004編碼器異常）；

2. 使能信號：SERVO ON（伺服使能）燈點亮，外部使能端子（CN1-SON/SG）接入24V DC；

3. 操作模式：麵板控製模式（Pr0.00=0）或外部JOG信號有效（Pr0.00=1時需接CN1-JOG1/JOG2）；

4. 參數配置：JOG功能使能（Pr0.05=1）、JOG速度非零（Pr0.10≠0）、加減速時間合理（Pr0.11/Pr0.12）；

5. 硬件狀態：電源輸入正常（3P 400V）、編碼器接線無誤、電機無卡滯。

三、JOG失效的分步排查流程

（一）第一步：快速判斷報警狀態（最常見原因）

SV-DA200的ALM燈（紅色）是故障的“第一指示器”。若ALM燈點亮，說明驅動器處於保護狀態，JOG功能會被強製禁止。

1. 報警代碼讀取方法

• 麵板數碼管會循環顯示故障代碼（如E001），或通過參數Pr0.01（當前報警）查看；

• 常見報警及對應故障：

• E001：過流（電機短路、負載過大）；

• E004：編碼器異常（接線鬆動、編碼器損壞）；

• E006：過壓（電源電壓過高、製動電阻未接）；

• E010：欠壓（電源缺相、電壓過低）。

2. 解決案例

某包裝機調試時，JOG無反應且ALM燈亮，數碼管顯示E004。檢查發現編碼器A+線鬆動，重新插緊後報警消除，JOG恢複正常。

（二）第二步：驗證伺服使能信號（核心條件）

JOG功能需驅動器處於“伺服準備好”狀態，即SERVO ON燈（綠色）點亮。若該燈熄滅，需檢查使能信號：

1. 麵板使能檢查

• SV-DA200麵板有SERVO ON指示燈，亮表示內部使能有效；

• 若燈滅，需檢查外部使能接線：CN1端子的SON（使能+）接24V DC，SG（使能-）接0V（GND）。用萬用表測量SON與SG之間的電壓，應為24V±10%。

2. 外部使能配置

若使用PLC控製，需確保PLC輸出的使能信號（如Y0）接至CN1-SON，且信號類型為NPN/PNP匹配（SV-DA200默認NPN，即SON接24V，SG接PLC輸出端）。

3. 解決案例

某輸送線設備JOG無反應，SERVO ON燈滅。測量CN1-SON與SG之間電壓為0V，發現外部電源未接入。接好24V電源後，SERVO ON燈亮，JOG功能恢複。

（三）第三步：核查操作模式與JOG參數（易忽略環節）

SV-DA200的操作模式由Pr0.00（操作模式選擇）決定，不同模式下JOG的操作方式差異極大：

1. 關鍵JOG參數配置

即使模式正確，若以下參數設置錯誤，JOG仍無法生效：

• Pr0.05（JOG功能使能）：必須設為1（允許JOG），默認值為0（禁止）；

• Pr0.10（JOG速度）：需設為非零值（單位：rpm），如100~1000 rpm（根據電機額定轉速調整）；

• Pr0.11/Pr0.12（JOG加減速時間）：若設置過小（如<0.1s），會導致點動瞬間停機，建議設為0.5~2s；

• Pr0.06（JOG方向）：設為0（正向）或1（反向），默認0。

2. 參數修改方法

• 進入參數模式：長按麵板MODE鍵3秒，數碼管顯示PARA；

• 找到對應參數：按↑/↓鍵切換至Pr0.05，按SET鍵修改值；

• 保存參數：修改後按MODE鍵退出，參數自動保存。

3. 解決案例

某機床調試時，麵板JOG無反應。檢查發現Pr0.00=1（外部控製模式），但未接外部JOG信號。將Pr0.00改為0（麵板控製），並設置Pr0.05=1、Pr0.10=500 rpm後，JOG恢複正常。

（四）第四步：確認麵板操作邏輯（用戶易犯錯誤）

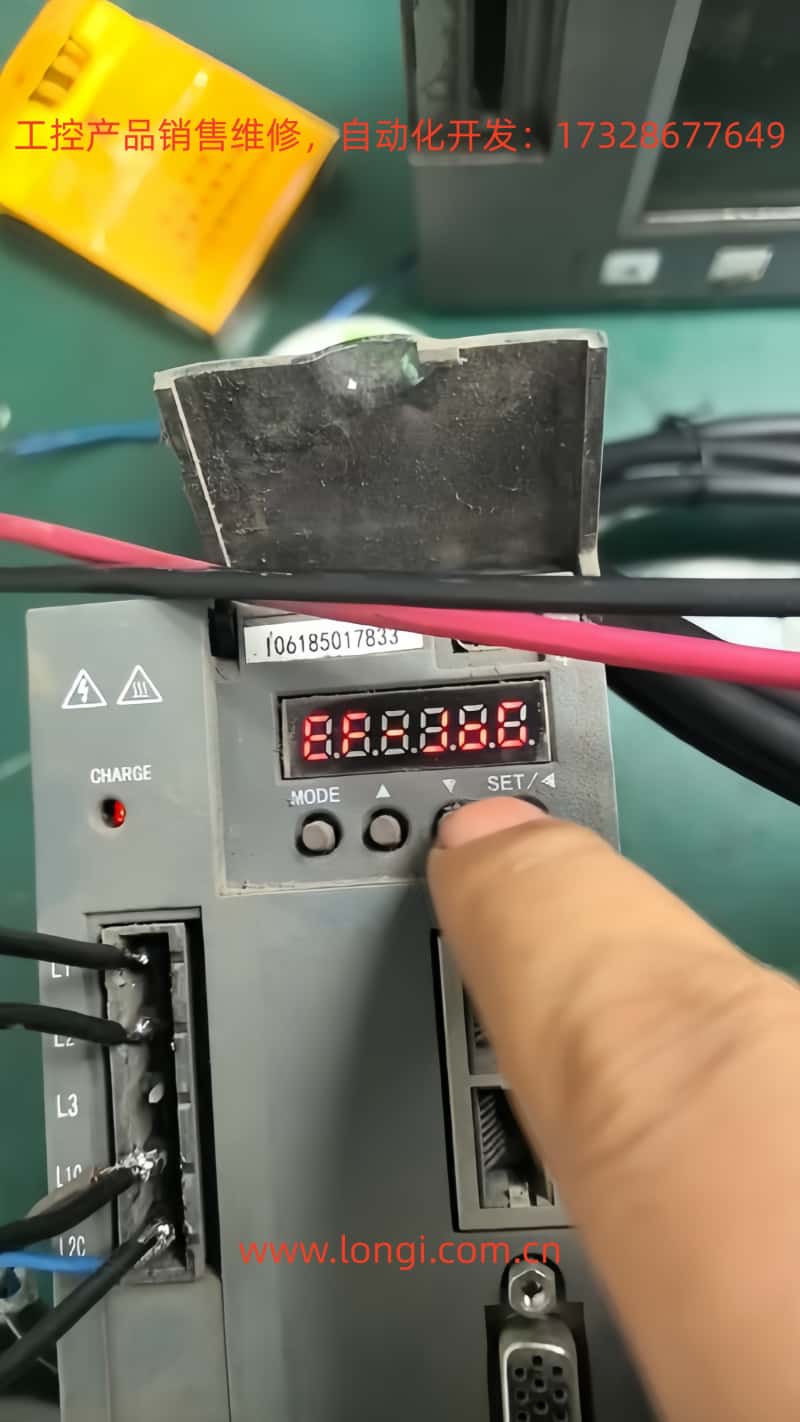

視頻中用戶反複按麵板按鈕但無反應，核心問題是未正確進入JOG模式。SV-DA200的麵板操作需遵循以下流程：

1. 麵板按鈕功能

• MODE：切換模式（監控→參數→JOG→報警）；

• ↑/↓：調整參數或JOG速度；

• SET：確認修改或進入子菜單；

• RUN/STOP：啟動/停止電機（僅在監控模式有效）。

2. JOG模式進入步驟

1. 按MODE鍵，直到數碼管顯示JOG（或“點動”圖標）；

2. 按↑鍵（正向）或↓鍵（反向），數碼管顯示JOG 500（500 rpm）；

3. 電機開始點動運行，鬆開按鈕後停止。

3. 常見操作誤區

• 誤將“參數模式”當作“JOG模式”：參數模式下數碼管顯示Pr0.00，按按鈕修改的是參數而非JOG；

• 未保存參數：修改Pr0.10後未退出參數模式，導致設置未生效；

• 速度設置過小：Pr0.10=10 rpm，點動時電機轉動不明顯，誤以為無反應。

（五）第五步：排查接線與硬件故障（隱性問題）

若以上環節均正常，需重點檢查電源、編碼器、電機的硬件連接：

1. 電源輸入檢查

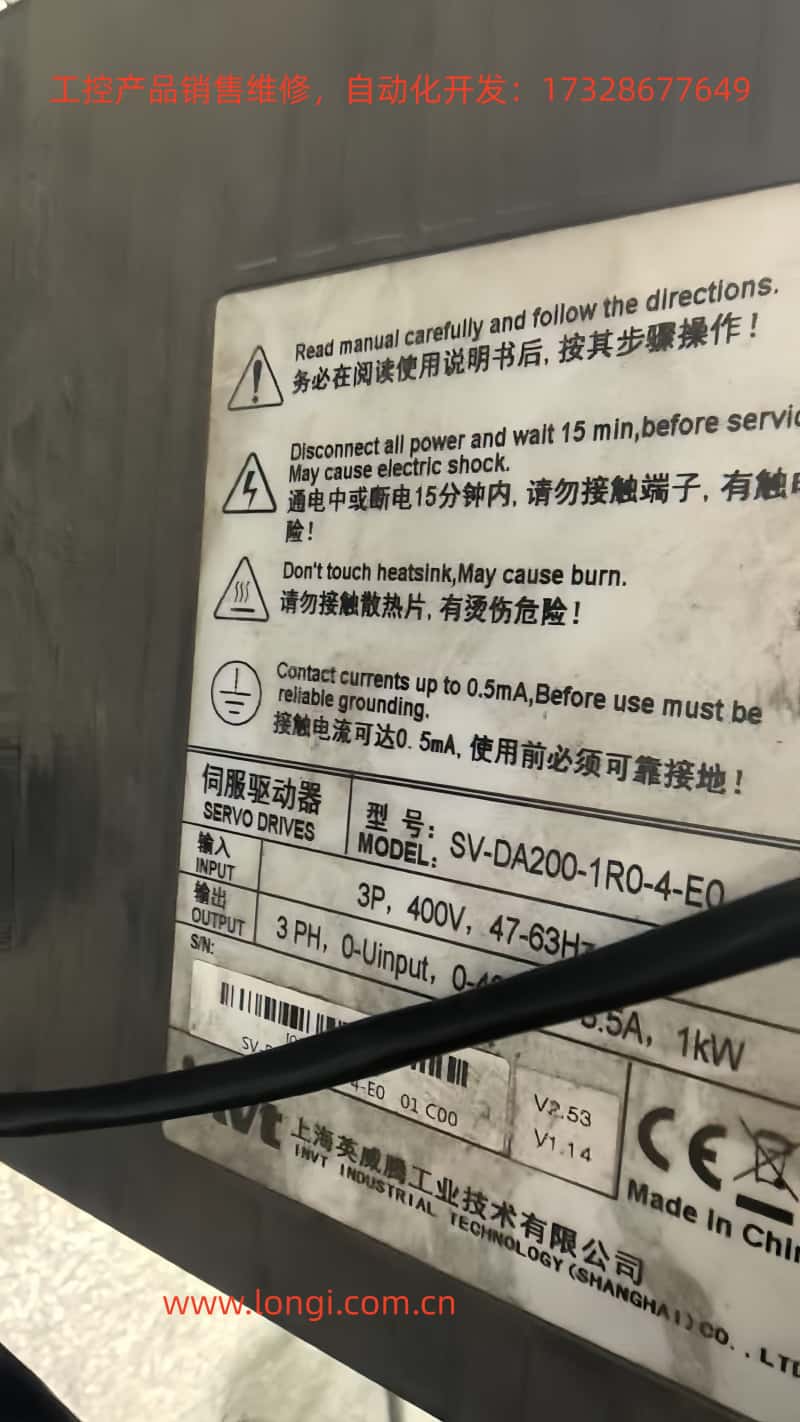

• 銘牌標注“3P, 400V, 47-63Hz”，需用萬用表測量L1-L2、L2-L3、L3-L1之間的電壓，應為400V±10%（360~440V）；

• 若電壓缺相（如L1-L2=0V），需檢查斷路器、接觸器或電源線路。

2. 編碼器接線檢查

SV-DA200支持增量式編碼器（A/B/Z相），接線需符合以下要求：

• 編碼器側：A+/A-、B+/B-、Z+/Z-（差分信號）；

• 驅動器側：CN2端子的A+、A-、B+、B-、Z+、Z-（對應編碼器側）；

• 屏蔽層：編碼器電纜的屏蔽層需接地（PE），避免電磁幹擾。

3. 電機檢查

• 手動轉動電機軸：若無法轉動，說明負載卡滯或電機軸承損壞；

• 測量電機繞組：用萬用表測U/V/W相之間的電阻，應平衡（如10Ω±5%），若短路或斷路需更換電機。

4. 解決案例

某機器人關節伺服JOG無反應，檢查發現編碼器電纜的屏蔽層未接地，導致信號幹擾，驅動器誤報編碼器異常。接地後，報警消除，JOG恢複正常。

（六）第六步：特殊場景處理（通訊/恢複出廠）

1. 通訊控製模式下的JOG

若Pr0.00=2（通訊控製），需通過PLC或HMI發送JOG指令：

• Modbus協議：寫寄存器0x2000（JOG速度）、0x2001（JOG方向），置位0x2002（JOG啟動）；

• EtherCAT協議：通過CoE（CANopen over EtherCAT）發送0x6040（控製字）置位“JOG使能”，0x60FF（目標速度）設置點動速度。

2. 恢複出廠設置

若參數混亂無法排查，可通過Pr9.00（恢複出廠）重置：

• 設置Pr9.00=1，按SET鍵確認；

• 驅動器重啟後，所有參數恢複默認值（Pr0.00=0、Pr0.05=0、Pr0.10=0）；

• 需重新配置JOG參數（Pr0.05=1、Pr0.10≠0）。

四、JOG失效的預防措施

為避免JOG功能再次失效，需建立以下維護機製：

1. 參數備份：定期通過麵板或軟件（如Invt Servo Studio）備份參數，避免誤修改；

2. 接線檢查：每周檢查編碼器、使能、電源接線，確保無鬆動或氧化；

3. 報警監控：通過HMI或SCADA係統實時監控ALM燈狀態，及時處理故障；

4. 人員培訓：對操作人員進行麵板操作培訓，避免誤切換模式或修改參數；

5. 硬件維護：定期清理驅動器散熱片（避免過熱），檢查電機軸承潤滑情況。

五、總結：JOG排查的“黃金流程”

當遇到SV-DA200 JOG無反應時，按以下順序快速定位問題：

1. 看燈：ALM燈亮→查報警代碼；SERVO ON燈滅→查使能信號；

2. 查參數：Pr0.00=0（麵板模式）、Pr0.05=1（JOG允許）、Pr0.10≠0（速度）；

3. 試操作：麵板進入JOG模式，按方向鍵點動；

4. 查接線：電源、編碼器、使能線是否接牢；

5. 恢複出廠：參數混亂時重置，重新配置。

附錄：SV-DA200 JOG相關參數表

結語：JOG功能的失效往往是“小問題引發大停機”，關鍵在於係統排查而非盲目嚐試。通過本文的流程化分析，可快速定位SV-DA200的JOG故障，提升設備調試與維護效率。對於複雜場景，建議結合英威騰官方手冊（《SV-DA200用戶手冊》）或聯係技術支持，避免擴大故障範圍。
