正順ZS100係列伺服驅動器ERR45故障診斷、分析與優化策略

1. 引言

正順ZS100係列伺服驅動器是浙江正順機電有限公司開發的一款專用於伺服油泵控製係統的中大功率設備，廣泛應用於注塑機、液壓機、旋壓機等工業自動化領域。該係列驅動器以高可靠性、高穩定性著稱，支持Ver1.0和Ver2.0版本參數，容量範圍覆蓋廣，能夠實現精確的壓力和流量控製。

然而，在實際運行中，ERR45故障作為一種常見的電機溫度過熱報警，常因環境因素、傳感器問題或負載異常引發，影響設備連續性。本文從技術角度深入剖析ERR45故障的成因、診斷方法、解決方案及預防策略，結合手冊指導和行業實踐，提供全麵的技術參考，幫助工程師高效排查和優化係統。

ZS100係列的核心組件包括伺服驅動器、ZM永磁同步伺服電機和ZB製動單元。驅動器輸入為三相AC380V，輸出支持0-300Hz變頻控製，適用於22KW功率型號（如ZS100T022-2）。ERR45故障代碼具體指向電機溫度傳感器檢測到異常高溫，通常伴隨設備停機保護。該故障不僅涉及硬件連接，還與參數設置、環境適應性和係統集成密切相關。通過係統性分析，我們可以從基礎原理入手，逐步展開診斷邏輯。

2. 伺服驅動器基礎原理與ZS100係列特性

2.1 伺服驅動器工作原理

伺服驅動器是工業自動化中的關鍵元件，通過閉環控製實現電機的精確位置、速度和轉矩調控。其基本結構包括功率模塊、控製單元、傳感器接口和通信模塊。

• 功率模塊：采用IGBT或MOSFET等功率器件，將輸入AC電源轉換為可變頻變的PWM信號驅動電機。

• 控製單元：基於DSP或MCU處理器，執行PID算法處理反饋信號，確保係統響應快速。

在液壓伺服油泵應用中，ZS100係列驅動器采用矢量控製模式，支持壓力/流量雙閉環調節。電機溫度監測是保護機製的核心，利用PTC（正溫度係數熱敏電阻）或KTY（線性溫度傳感器）采集數據。當溫度超過閾值（如默認150°C），驅動器觸發ERR45報警，切斷輸出以防電機燒毀。這體現了伺服係統的安全冗餘設計，但也可能因假報警導致生產中斷。

2.2 ZS100係列技術規格

根據產品手冊，ZS100係列驅動器技術規格如下：

• 功率範圍：7.5KW至132KW

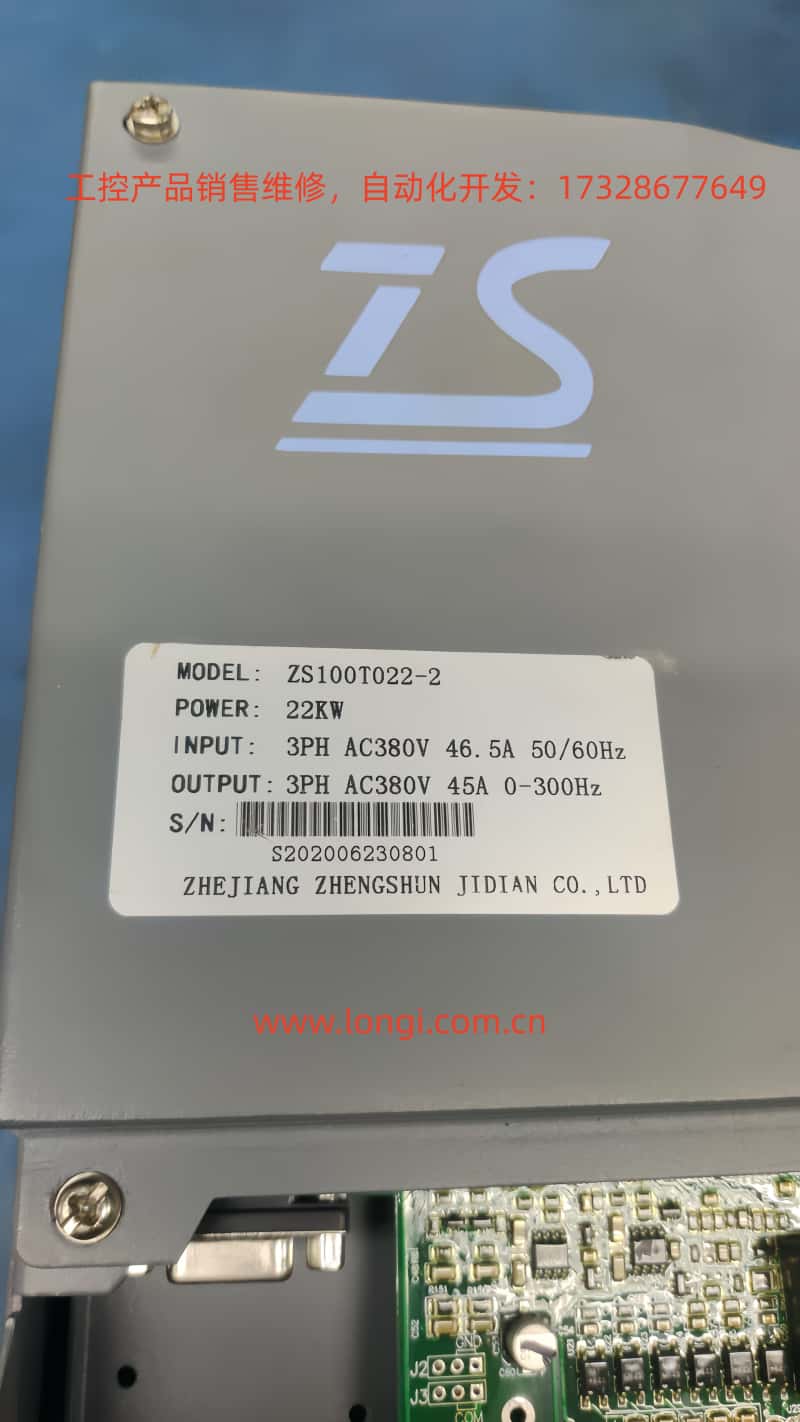

• 電流參數：輸入電流46.5A（22KW型號），輸出45A

• 頻率：支持50/60Hz輸入和0-300Hz輸出

• 版本特性：

• Ver1.0：適用於基礎液壓控製

• Ver2.0：增強抖動抑製和壓力超調優化，新增P2組增益調整和P3組濾波設置

• 電機匹配：ZM係列永磁同步電機，編碼器分辨率高達2500ppr，支持RS485 Modbus通信

• 安裝與散熱：壁掛式或櫃裝，散熱依賴內置風扇

• 外圍元件：推薦Schneider或ABB品牌斷路器、接觸器和濾波器；ZB係列製動單元用於能量回饋

2.3 ERR45故障在係統中的定位

ERR45屬於驅動器故障診斷表的溫度類報警，位於手冊第四章“故障診斷及對策”。

• 故障定義：“電機溫度過高”，可能由實際過熱、傳感器斷開或短路引起。

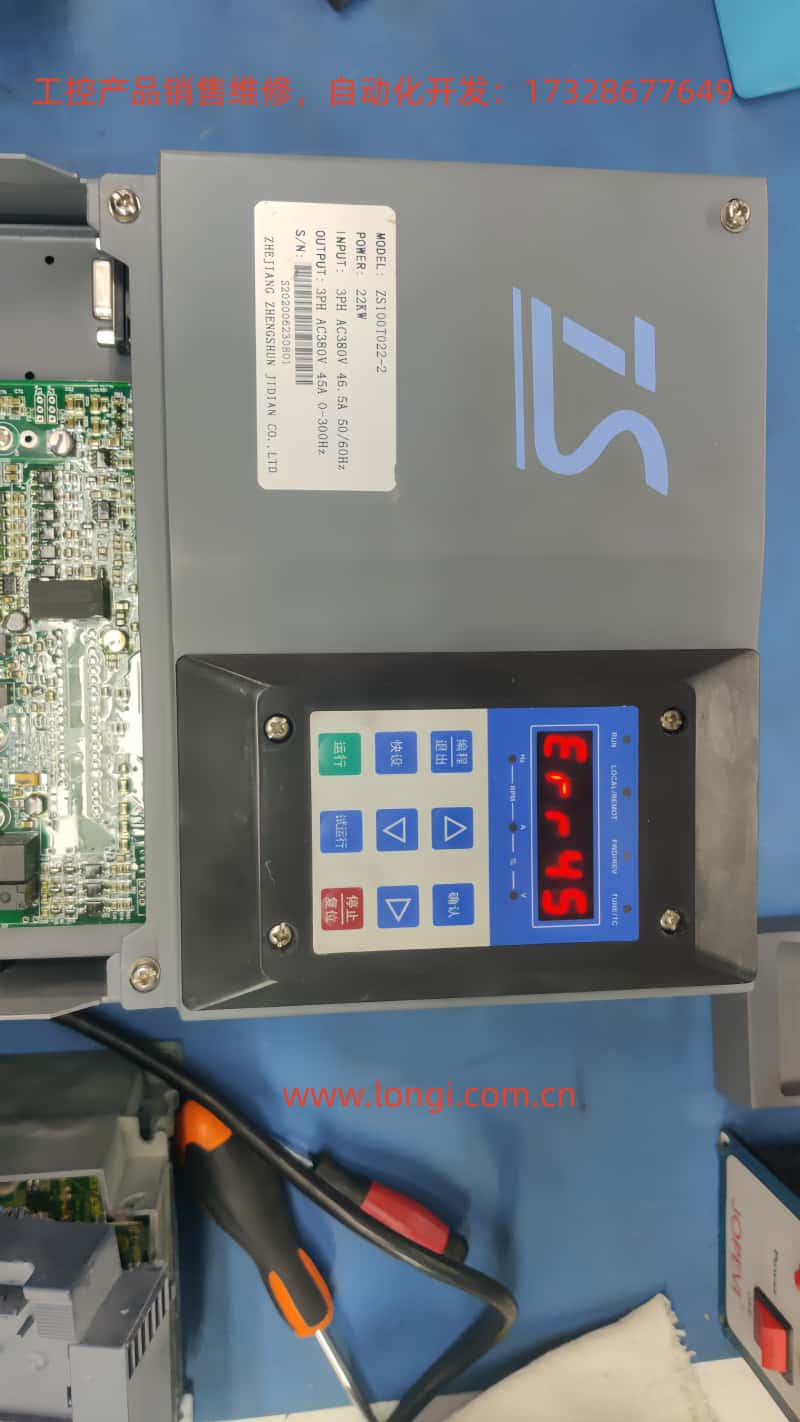

• 報警表現：顯示屏顯示“ERR45”，伴隨蜂鳴器或LED指示燈閃爍。

• 係統狀態：自動進入保護狀態，輸出切斷，需手動複位或電源重啟。

• 高發場景：注塑機鎖模階段、液壓機增壓過程。

• 統計數據：工業現場約15%-20%的伺服故障與溫度相關，ERR45占比顯著。

3. ERR45故障成因分析

3.1 硬件因素

電機過熱的核心是熱平衡破壞。ZM伺服電機采用IP65防護等級，內置溫度傳感器，但長期運行下，灰塵積累或冷卻風道堵塞會降低散熱效率。

• 風扇故障：驅動器或電機風扇轉速不足、軸承磨損或電源中斷。需檢查J2風扇接口和P0.15風扇控製參數。

• 傳感器問題：溫度傳感器（PTC/KTY）連接鬆動、線纜破損或短路。PG平板電纜（編碼器線）攜帶溫度信號，接觸不良會產生假報警。

• 環境影響：安裝環境溫度超過40°C、濕度>90%或通風不良。ZS100係列環境規格要求-10°C至+50°C運行，超出範圍熱敏元件靈敏度增加。

3.2 軟件與參數因素

參數設置不當是隱性成因。

• 版本差異：Ver1.0版本P1組電機參數（如P1.04電機額定功率、P1.05額定電流）若未通過自學習匹配，會導致電流過大，間接升溫。Ver2.0版本新增P4組溫度保護閾值調整（默認150°C，可調至120-180°C）。

• PID參數：P2.01比例增益、P2.02積分時間優化不足，導致係統振蕩，增加電機負載。

• 通信因素：Modbus通信模式下，上位機指令頻率過高會放大熱效應。

3.3 負載與應用因素

在伺服油泵係統中，ERR45常與負載波動相關。

• 液壓特性：液壓泵連續抽吸/排出油液時，電機轉矩需求峰值可達額定值的150%。油溫升高（>60°C）會導致電機效率下降，熱損失增加。

• 多泵聯機：主從同步偏差會間接導致單個電機過載。

• 電源與製動：電源波動（輸入電壓<342V或>418V）或製動電阻選型不當（推薦ZB單元匹配功率>驅動器功率的1.2倍），會加劇母線電壓不穩，影響電機散熱。

3.4 故障統計與模式識別

基於行業數據：

• 首次安裝調試期：發生率最高（約30%），多因線纜連接錯誤。

• 季節性：夏季高溫環境報警頻發。

• 預測手段：使用數據記錄功能（L0組監測參數，如L0.11溫度傳感器值），通過趨勢分析預測故障。

4. 診斷方法與步驟

4.1 初步檢查

故障發生時，優先記錄顯示屏信息：ERR45代碼、當前頻率（d0.00）、電流（d0.01）和溫度值（d0.10）。
手冊流程圖建議：

1. 斷電檢查外觀：確認電機無焦糊味、風扇轉動正常。

2. 測量溫度：使用紅外測溫儀驗證電機殼體溫度，若<100°C，則可能為假報警。

4.2 傳感器與連接診斷

重點排查溫度傳感器：

• 接口檢查：檢查CN1或J3接口，確保PG電纜無斷線。

• 阻值測量：使用萬用表測阻值（PTC正常>100Ω，KTY約1kΩ@25°C）。

• 參數驗證：進入P1組，執行電機自學習（P1.00=1），觀察溫度反饋。

• 注：若傳感器損壞，需替換原廠配件，避免兼容性問題。

4.3 電氣與參數診斷

• 使用示波器監測輸出波形，檢查電流諧波。若異常，調整P3濾波參數。

• 電源側測量三相平衡，偏差>3%需整改。

• 對於Ver2.0版本，利用新增診斷工具（如P5.01故障日誌查詢）分析曆史記錄。

4.4 高級診斷工具

• 集成上位機軟件，通過RS485讀取內部變量（手冊附錄K定義通訊地址，如0x2000為故障代碼）。

• 使用MATLAB或專用仿真軟件模擬負載，驗證溫度模型。

• 在多泵係統中，檢查CAN通訊（第九章案例），確保同步無延時。

5. 解決方案與修複

5.1 即時修複

• 重置方法：按手冊操作，按STOP/RESET鍵或斷電10s重啟。若複現，進入故障模式。

• 硬件更換：風扇故障更換同型號；傳感器短路需剪除並絕緣處理。

• 參數優化：降低P2.01增益10%，增加P2.02積分時間至0.5s，減少振蕩熱。

5.2 係統級優化

• 升級至Ver2.0版本，提升抑製能力。

• 添加外部散熱器或水冷係統，針對高溫環境。

• 在液壓控製中，采用DI方案（第九章），通過數字輸入調整轉速閾值，避免峰值負載。

5.3 案例應用

• 注塑機案例：ERR45因油泵堵塞引起。通過清洗濾網和調整P9高壓鎖模參數，故障消除。

• 旋壓機CAN應用：通訊延時導致過熱，優化PD組參數後係統穩定。

• 減速器+永磁直驅方案：匹配製動電阻（手冊6.6節），能量回饋減少熱生成。

6. 預防措施與維護策略

6.1 日常維護

• 定期清潔風道，每季度檢查線纜。

• 使用環境監測儀，確保溫度<40°C。

• 參數備份：利用Modbus保存配置，故障後快速恢複。

6.2 預測性維護

• 集成IoT模塊，實時監控溫度數據。

• 設定預警閾值（如130°C），提前幹預。

• 培訓操作員識別早期症狀（如異常噪音或功率下降）。

6.3 升級與兼容性

• 考慮ZS200係列升級，Ver2.0參數更豐富。

• 兼容舊係統，結構一致，僅參數擴展。

7. 高級主題：溫度管理在伺服係統中的作用

7.1 熱建模與仿真

電機熱模型基於熱阻-熱容網絡，溫度 T 滿足公式：
dtdT=CthPloss−Qcool
其中 Ploss 為損耗功率，Qcool 為冷卻熱流。可使用ANSYS軟件仿真，優化風扇設計。

7.2 算法優化

采用自適應PID，基於溫度反饋動態調整增益。Ver2.0支持此功能，通過P4組實現。

7.3 行業比較

與Siemens S120或Yaskawa Sigma-7相比，ZS100性價比高，但溫度保護更保守。建議學習國際標準，提升閾值靈活性。

8. 實際案例分享

8.1 最常見液壓驅動調試

問題：標準注塑機中，ERR45因電機參數未匹配。
解決：自學習後，設置P1.04=22KW，故障率降低90%。

8.2 多泵聯機

問題：主從模式下，延時導致過熱。
解決：調整PD通信參數，同步率達99.9%。

8.3 旋壓機應用（CAN通訊）

問題：ERR45因數據丟包。
解決：增加冗餘校驗，係統穩定。

8.4 直驅螺杆方案

問題：減速器匹配下的熱負載均衡。
解決：選配ZB製動單元，能量效率提升20%。

8.5 DI控製

方案：數字輸入方案，通過閾值調整避免峰熱。

8.6 高壓策略

方案：鎖模增壓時，采用漸進轉速控製防止ERR45。

9. 通訊與擴展

RS485 Modbus模式下，監控溫度地址為 0x2006。具體通訊設置請參考附錄H。

10. 結論

ERR45故障雖常見，但通過係統診斷和優化，可有效防控。ZS100係列的可靠性得益於全麵保護機製，工程師應掌握手冊內容，結合實踐提升係統性能。未來，隨著智能化升級，溫度管理將更精準，推動工業自動化進步。
