1. MEV2000係列變頻器概述

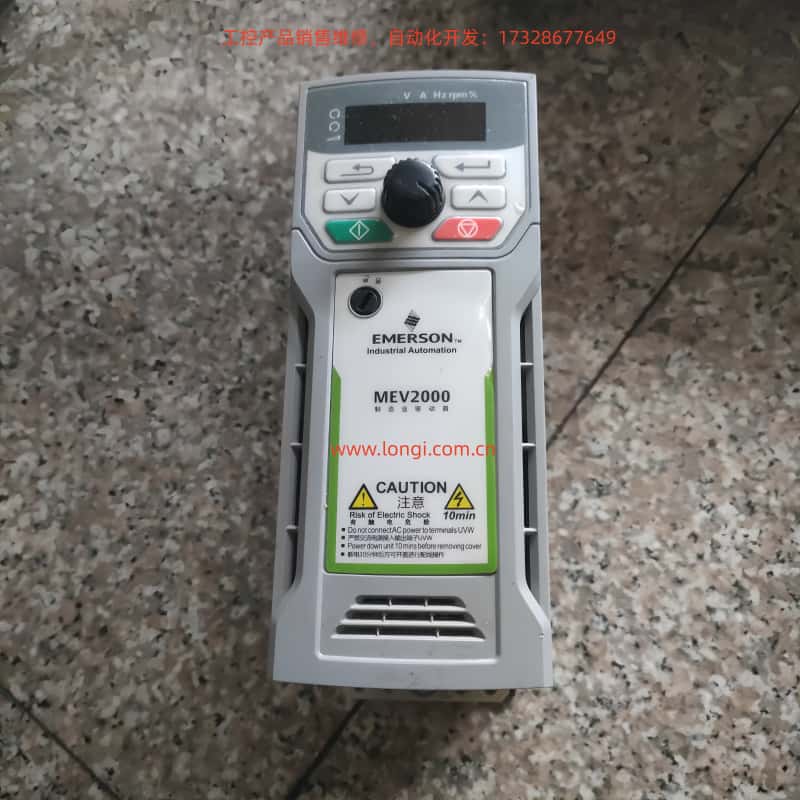

MEV2000係列變頻器由Nidec Control Techniques（原Emerson子公司）開發，專為工業應用設計，支持異步電機和永磁電機的矢量控製與V/F控製模式。該係列適用於功率範圍從0.37kW至250kW的單相或三相輸入，電壓等級覆蓋200V、400V和575V。核心特點包括內置EMC濾波器、RS485通訊接口、PID控製功能和多達15段的PLC編程能力。變頻器采用模塊化設計，便於擴展選件如遠程鍵盤、SD卡適配器和以太網模塊。額定輸出電流根據機型而異，例如MEV2000-400-0011型號的連續輸出電流為1.1A，重載模式下可達1.65A。控製模式支持開環V/F、開環矢量和閉環矢量，確保在低速高扭矩場景下的穩定運行。產品符合IEC61800-3電磁兼容標準，IP20防護等級，可升級至IP66通過選件。MEV2000強調高可靠性，內置過載保護、短路檢測和熱模型算法，適用於風機、水泵、輸送機和紡織機械等場合。

2. 變頻器工作原理與控製技術

變頻器核心是通過PWM（脈寬調製）技術將固定頻率的交流電轉換為可變頻率和電壓的輸出，實現電機速度調節。MEV2000內部結構包括整流橋、直流母線、電容組、逆變橋和控製板。輸入交流電經二極管整流橋轉換為直流，濾波電容穩定DC母線電壓（典型400V機型為約565V）。IGBT逆變橋根據控製信號產生三相PWM波形，輸出至電機。控製算法采用空間矢量調製（SVM），優化諧波抑製和效率。矢量控製模式下，通過電流解耦實現轉矩和磁通獨立控製，數學模型基於Park變換：id = iα cosθ + iβ sinθ，iq = -iα sinθ + iβ cosθ，其中id為勵磁電流，iq為轉矩電流。轉子位置通過編碼器或無傳感器估計算法獲取。V/F控製則維持電壓/頻率恒定比，補償電壓降以避免低頻失速。PID閉環用於恒壓或恒流應用，積分時間常數可調以優化響應。通訊協議支持Modbus RTU，波特率最高38.4kbps，便於PLC集成。

3. 安裝與配線規範

安裝環境要求溫度-10°C至50°C，濕度<95%無凝露，遠離腐蝕性氣體和振動源。壁掛式安裝需確保通風間隙，上部至少100mm，下部150mm。透壁式安裝適用於IP55機櫃，需密封散熱通道。拆卸端子蓋板時，先斷電10分鍾放電DC母線。主回路配線：L1/L2/L3輸入相序任意，U/V/W輸出連接電機，接地端子PE連接可靠接地線（截麵積≥輸入線）。推薦使用屏蔽電纜，長度<50m以減少EMI。控製回路包括數字輸入DI1-DI5（支持PNP/NPN），模擬輸入AI1/AI2（0-10V或4-20mA），繼電器輸出RO1/RO2。通訊端口RJ45支持RS485，A/B線差分連接，終端電阻120Ω。EMC合規需接地屏蔽夾具，電機電纜屏蔽層接地兩端。初次上電前檢查絕緣電阻>5MΩ，參數初始化通過F0.00=1恢複出廠設置。頻率給定通道可選鍵盤、端子或通訊，運行命令通道默認為端子控製。

4. 參數設置與優化

基本運行參數F0組定義控製模式（F0.02=0為V/F），電機參數FH組需輸入銘牌值如額定功率（FH.00）、電壓（FH.01）和電流（FH.02）。自整定通過F4.00=1靜態或=2旋轉執行，計算定子電阻Rs、漏感Ls和互感Lm。頻率給定F1組支持多通道組合，如主通道鍵盤（F1.00=0），輔助通道AI1（F1.01=1），上限頻率F0.05默認50Hz。起動製動F2組設置DC製動電流（F2.10=50%）和時間（F2.11=1s），避免起動衝擊。矢量控製F4組優化轉差補償（F4.05=100%）和轉矩提升（F4.06=1.5%）。PID參數F5組包括比例增益Kp（F5.00=1.0）、積分時間Ti（F5.01=0.5s）和微分時間Td（F5.02=0.0s）。端子功能F7組自定義DI功能，如DI1=1為正轉，DI2=2為反轉。顯示參數F8組監控輸出頻率（F8.00=1）和電流（F8.01=2）。增強功能F9組啟用節能模式（F9.00=1），降低空載損耗。通訊FF組設置地址（FF.00=1）和校驗（FF.02=1為偶校驗）。

5. 常見故障類型及診斷方法

MEV2000故障代碼以Er開頭，後跟四位數字和子代碼。常見類型包括過載、過壓、欠壓和硬件故障。診斷通過操作麵板LED顯示，結合曆史記錄（Fn.00查看最近10次故障）。過載故障如Er.0010表示輸出電流>150%持續3s，原因多為負載過重或電機堵轉，診斷用萬用表測輸出電流，檢查機械卡阻。過壓Er.0020源於DC母線>800V（400V機型），可能再生能量過多，需加製動電阻。欠壓Er.0030為DC母線<330V，檢查輸入電源波動。通訊故障Er.0180因RS485線路幹擾，驗證屏蔽和終端電阻。硬件故障如Er.0110專屬大功率機型（>75kW），表示內部參數或電壓超出範圍。診斷流程：上電自檢失敗記錄代碼，斷電檢查連接，重置參數（FP.00=1234解鎖），若無效則硬件問題。使用診斷工具如CTSoft軟件通過USB連接讀取擴展日誌。

6. Er.0110故障詳解

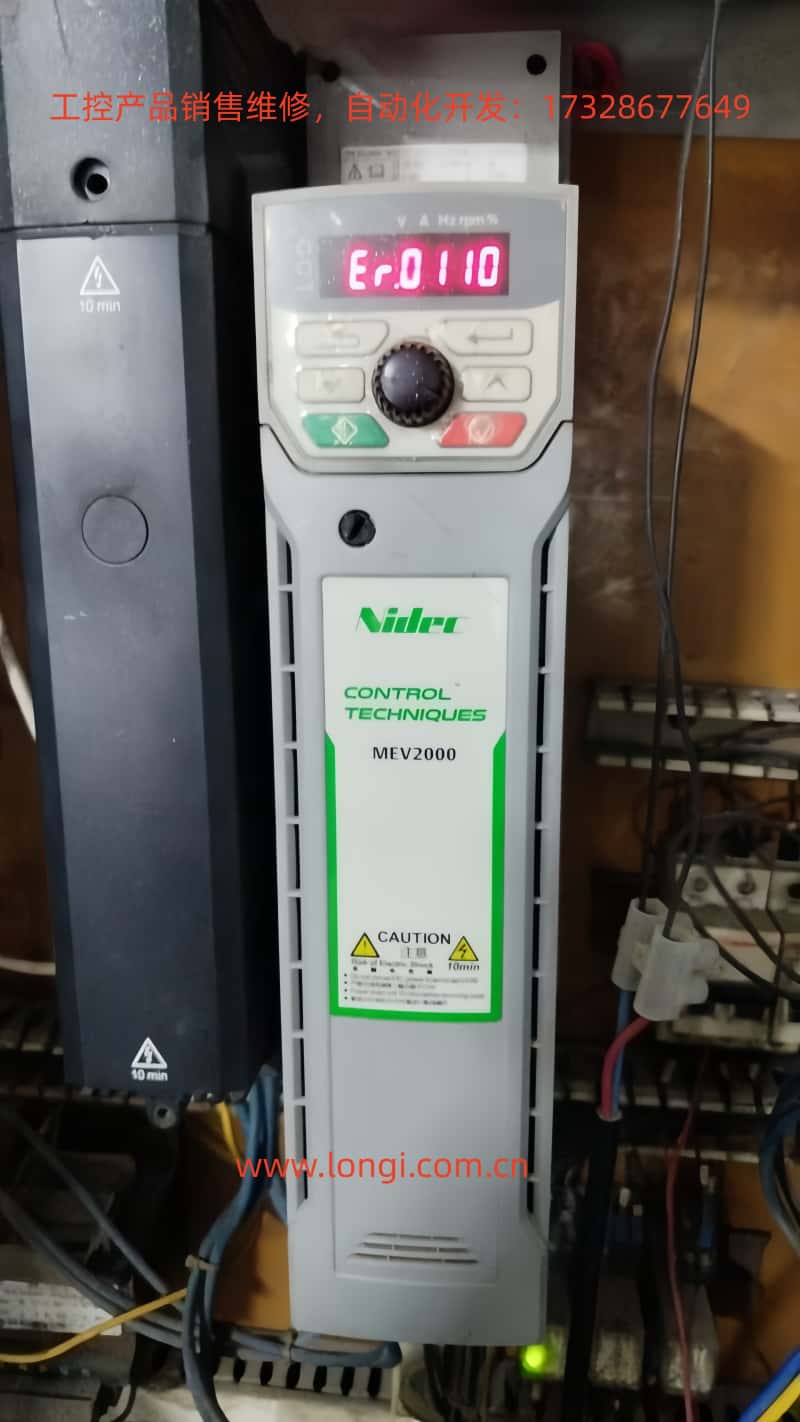

Er.0110子代碼1表示“超出範圍（隻限大機）”，屬於硬件故障，特定於MEV2000大功率型號如MEV2000-400-0750以上。故障觸發條件為內部監測電路檢測到電壓、電流或溫度參數超出設計閾值，例如DC母線電壓不平衡>10%或IGBT驅動信號異常。可能原因包括：1）功率模塊故障，如IGBT擊穿導致短路，源於過熱或瞬態 spike；2）電容組老化，容量衰減<80%初始值，導致紋波電壓>5%；3）控製板EEPROM讀寫錯誤，參數存儲損壞；4）輸入電源不穩，三相不平衡>3%或諧波畸變>5%；5）安裝不當，接地不良引起EMI幹擾。診斷步驟：1）記錄伴隨參數，如輸出頻率和電流；2）斷電放電10min，檢查主回路連接無鬆動；3）用兆歐表測絕緣電阻>1MΩ；4）重置故障通過按STOP/RESET鍵，若複現則檢查電源電壓波動；5）使用示波器監測DC母線波形，正常峰-峰值<50V；6）若疑似硬件，拆開檢查IGBT外觀無燒焦。解決方法：1）更換故障功率模塊，型號匹配如IRFP450；2）更新固件通過SD卡適配器，版本V7.0以上；3）加裝輸入濾波器抑製諧波；4）聯係Nidec支持（400-021-5108），提供序列號和日誌；5）預防性更換電容，每5年一次。類似Unidrive M200係列HFxx故障處理經驗表明，80%案例源於外部電源問題。

7. 維修策略與案例分析

維修策略分預防性和響應性。預防包括定期巡檢：每月清潔風扇和散熱器，檢查溫度<40°C；季度測絕緣和接地電阻；年度自整定參數和固件升級。響應性維修遵循安全規範：斷電、放電、隔離。工具準備：萬用表、示波器、熱像儀和絕緣測試儀。案例一：某紡織廠MEV2000-400-0110驅動風機，突發Er.0110。診斷發現輸入相電壓不平衡4%，因電網負載波動。解決：加裝三相穩壓器，恢複正常。案例二：水泵應用中大機型Er.0110複現，檢查電容電壓不均（jun1）。更換電容組（容量4700μF，耐壓450V），並優化製動參數F2.15=100%。案例三：輸送機係統，故障源於控製板潮濕。幹燥後重置，添加防潮塗層。維修成本分析：小故障<500元（連接檢查），硬件更換>2000元。策略強調備件庫存，如IGBT模塊和電容。集成IoT監控，通過Modbus實時采集數據，預測故障閾值。

8. 維護與升級建議

維護周期基於運行環境：惡劣條件下每月一次。清潔用壓縮空氣除塵，避免水洗。風扇更換通過拆卸上蓋，型號匹配如DC24V 0.1A。參數備份用SD卡適配器，F9.10=1保存所有組。升級路徑：MEV2000兼容Unidrive M200係列，新增EtherCAT支持。軟件工具CTSoft允許參數編輯和波形捕獲。安全維護強調LOTO（鎖止-標簽）程序，防止意外通電。環境優化：加裝空調保持<40°C，降低故障率30%。經濟分析：定期維護可延長壽命至10年，減少停機損失。未來趨勢：集成AI診斷，通過機器學習分析振動和電流模式預測Er.0110。

9. 結論

MEV2000變頻器以其robust設計在工業控製中發揮關鍵作用，但硬件故障如Er.0110需係統診斷和專業維修。通過理解原理、規範安裝和主動維護，可最大化可靠性。建議用戶建立故障數據庫，結合廠家支持提升效率。
