尼得科（Nidec Control Techniques）Commander C200 / C300 係列變頻驅動器，是一款定位在高性價比通用型與中高端設備控製市場的交流驅動器產品，支持開環矢量控製、V/F 控製，並在 C300 型號上集成 Safe Torque Off（STO）安全功能，廣泛應用於輸送線、卷繞設備、風機水泵、自動化產線、簡單定位與同步場合。
本文將圍繞工程用戶最常用、最核心的內容，係統講解：
全文麵向一線電氣工程師、維修人員與係統集成商，強調可操作性與工程實用性。
一、Commander C200 / C300 驅動器概述
Commander C200 / C300 屬於尼得科 Commander 係列通用型交流驅動器，定位於模塊化、高可靠性與靈活控製。
其主要特點包括：
從工程角度看，Commander C200 更偏向標準通用型控製，而 Commander C300 更適合需要安全功能或複雜控製的設備。
二、操作麵板功能詳解與基本使用

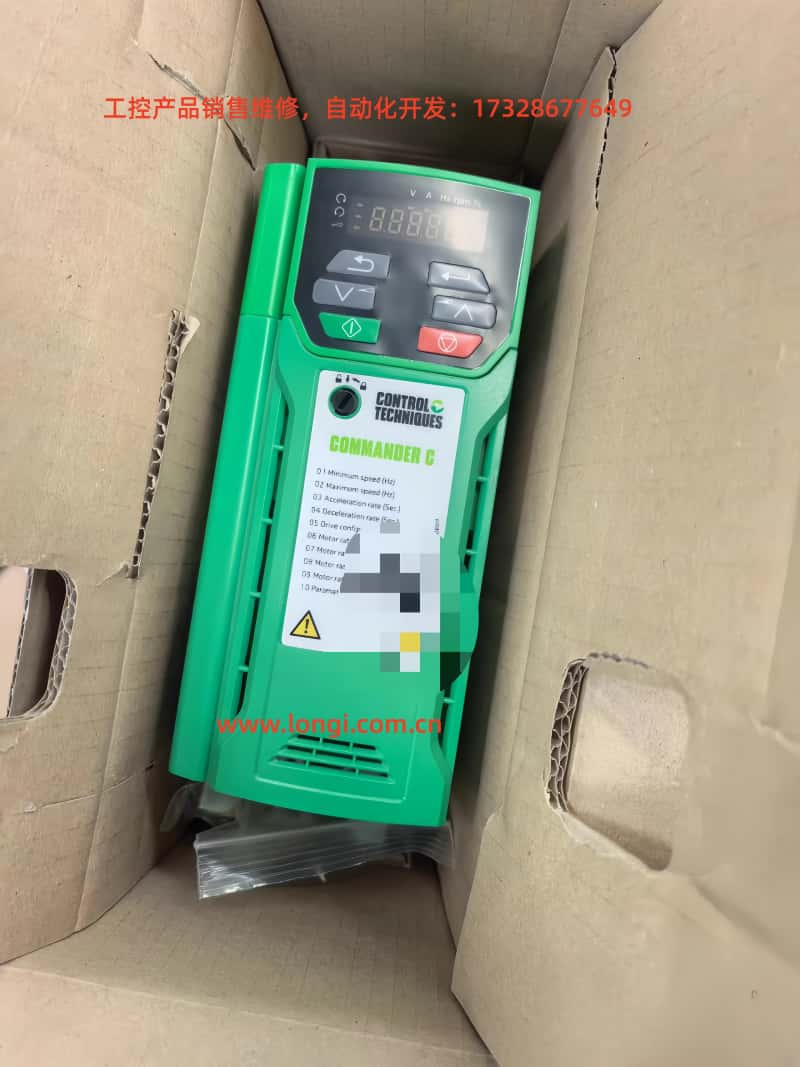

Commander C200/C300 標配液晶操作麵板，可完成顯示、參數修改、本地運行與複位等功能。
1. 麵板按鍵說明
操作麵板通常包括以下按鍵與指示：
該麵板不僅用於調試，也常用於維修診斷（查看故障、監控電流、電壓、頻率、狀態字）。
2. 菜單結構與參數體係
尼得科 Commander 係列采用“菜單 + 參數號”結構：
實際工程中，90% 參數設置集中在：
Menu 0（快速調試）
Menu 7（模擬量）
Menu 8（數字量）
Menu 10（診斷）
三、恢複出廠參數、密碼設置與清除方法
1. 如何恢複出廠參數
恢複出廠值通常用於：
二手機維修後初始化
參數混亂、無法運行
更換應用場景前重置
標準流程如下：
停機狀態
進入參數菜單
找到“恢複默認參數”相關參數
執行恢複
斷電重啟
恢複後，所有電機參數、端子功能、邏輯映射將回到初始狀態。
工程建議：
恢複後第一時間重新輸入：
電機額定電壓
電機額定電流
電機額定頻率
電機轉速
控製模式
否則極易引發過流、過載或無法啟動。
2. 參數訪問等級與密碼功能
Commander C200/C300 支持參數訪問權限管理：
開放級（普通操作員）
工程師級
管理員級
可通過安全參數設定：
主要作用：
防止客戶誤改參數
保護調試配置
維護設備穩定性
3. 忘記密碼如何處理？
工程現場常見情況：客戶鎖死參數卻忘記密碼。
常見解決思路包括：
通常維修中最可靠方式仍是恢複出廠參數 + 重新調試。
四、Commander C200/C300 實現脈衝位置正反轉控製
Commander C200/C300 雖非專用伺服驅動器，但支持高速脈衝輸入與頻率計數功能，可用於：
簡單定位
計長控製
步進替代應用
PLC 脈衝給定
1. 控製思路說明
典型結構：
係統邏輯包括：
脈衝 = 速度 / 位移
DI = 方向
DI = 啟停
驅動器內部做加減速與頻率換算
2. 端子接線說明（核心）
以標準機型為例，常用端子包括：
0V 公共端
+24V 用戶電源
數字輸入 DI
高速輸入 / 頻率輸入端
驅動使能端
正轉 / 反轉端
常見分配：
脈衝一般支持：
工程建議：
3. 參數設置邏輯（工程核心）
主要涉及參數類別：
（1）控製模式
設置為：
（2）頻率來源選擇
將頻率給定源設為：
將脈衝輸入功能映射到“主頻率參考”。
（3）脈衝比例設定
核心參數：
脈衝數/Hz
脈衝數/轉
最大輸入頻率
濾波時間
例如：
1000 脈衝 = 50Hz
則 1Hz = 20 脈衝
（4）正反轉控製
通常設置：
或者：
通過參數將對應 DI 映射為：
Run Forward
Run Reverse
或 Direction
（5）啟動與使能
常用方式：
確保 STO 或使能端子有效，否則驅動器無法輸出。
4. 典型應用案例
送料機構定長控製
包裝機同步送料
小型卷繞機
絲杆直線滑台
簡單定位傳送帶
五、Commander C200/C300 常見故障代碼與維修思路
Commander C200/C300 的故障分為：
1. 過流類故障
常見提示：
可能原因：
電機短路
IGBT 損壞
輸出對地
參數不匹配
加速過快
維修思路：
測 U/V/W 對地
測模塊
檢查電機
延長加速時間
重新輸入電機參數
2. 過壓類故障
常見：
原因：
減速太快
再生能量無法釋放
製動電阻損壞
電網波動
維修：
加裝製動電阻
延長減速時間
檢測母線電容
測製動回路
3. 欠壓類故障
原因：
檢查重點：
三相輸入
整流橋
充電電阻
母線電容
4. 過熱類故障
包括：
排查：
風扇是否運轉
散熱片堵塞
IGBT 老化
負載過大
5. 編碼器 / 速度異常
在 RFC-A 或閉環中常見：
Speed feedback fault
Motor model fault
排查：
6. STO / 使能相關故障（C300）
表現：
無法啟動
STO active
Drive inhibit
檢查：
STO 端子是否有 24V
雙通道是否一致
安全回路是否閉合
7. 硬件級故障
包括：
Internal fault
Power stage fault
EEPROM fault
通常意味著：
可能需要板級維修或更換。
六、工程維護與應用建議
調試前先備份參數
維修後務必恢複默認
脈衝控製必須使用示波器驗證
電機參數必須真實填寫
出現隨機故障優先檢查電源與接地
高速輸入必須遠離動力線
七、結語
尼得科 Commander C200 / C300 係列是一款高度模塊化、工程友好型的通用驅動器，通過合理設置參數與端子映射，不僅可以完成傳統調速控製，還可以實現簡單位置控製與自動化集成。
無論在維修、改造還是新設備開發中，理解其參數結構、I/O 邏輯與故障體係，都是高效使用該係列驅動器的關鍵。
