ABB ACH580變頻器電機識別運行故障診斷與優化指南

引言

ABB ACH580係列變頻器是專為暖通空調（HVAC）應用設計的低壓交流傳動設備，以其高效能、可靠性和用戶友好界麵而聞名。該係列適用於控製異步感應電機、永磁電機和同步磁阻電機，支持功率範圍從0.75 kW到250 kW，電壓等級覆蓋208-480 V。

ACH580的核心功能之一是電機識別運行（ID Run），這是一種自動調諧過程，用於精確測量電機參數，確保變頻器與電機完美匹配，從而實現最佳性能、能效和保護。

然而，在實際應用中，電機ID運行故障是常見問題之一。典型故障包括FF86（ID運行失敗）和AFF6（ID運行即將進行）。這些故障可能導致電機無法啟動、效率低下或設備損壞。根據ABB官方手冊和技術筆記，這些問題往往源於參數設置不當、機械約束或外部幹擾。FF86故障通常伴隨輔助代碼，如0000 0003，表示最大扭矩限製過低。

本文將綜合ABB官方文檔、故障診斷指南和最佳實踐，詳細闡述ACH580變頻器的ID運行原理、故障分析、診斷與修複方法，並提供安裝和維護建議，幫助工程師和維護人員高效解決問題。

通過本文，您將了解如何避免這些故障，確保係統穩定運行。內容基於ABB固件手冊（版本2.15及以上）和實際案例，確保原創性和實用性。

ACH580變頻器概述

ACH580係列是ABB低壓通用傳動產品線中的HVAC專用型號，設計強調節能、易用性和兼容性。其主要特點包括：

• 諧波抑製：內置有源濾波器，減少諧波失真，總諧波失真（THDi）低於5%，符合IEEE 519標準，提高電網質量。

• 控製模式：支持標量控製（Scalar）和矢量控製（Vector），適用於恒轉矩和風機/泵負載。矢量模式下，ID運行必不可少，以優化轉矩控製。

• 通信接口：集成Modbus RTU，支持BACnet MS/TP、LonWorks等HVAC協議，便於樓宇自動化集成。

• 安全功能：內置安全轉矩關閉（STO），符合SIL 3/PL e標準；支持緊急停止和外部事件輸入。

• 技術規格：輸入電壓208-240 V或380-480 V；輸出頻率0-500 Hz；防護等級IP21/IP55；環境溫度-15°C至50°C（無降額）。功率模塊采用IGBT技術，效率高達98%。

ACH580適用於風機、水泵、壓縮機等HVAC設備，能顯著降低能耗（比直接啟動節省30-50%）。其控製麵板（ACH-AP-H）提供直觀菜單，支持多語言和助手模式，便於快速啟動。但在初次配置或參數變更後，ID運行故障易發，需要係統理解。

電機ID運行原理

電機ID運行是ACH580變頻器的一項關鍵功能，用於自動識別電機電氣參數，如電阻、電感和磁化電流。這些參數用於構建電機模型，確保精確的速度、轉矩和磁通控製。ID運行分為兩種模式：

• Normal ID Run：旋轉模式。變頻器施加可變頻率信號，使電機軸旋轉（無負載），測量動態響應。適用於大多數應用，持續1-2分鍾，提供最高精度。但需確保電機軸自由旋轉，否則故障。

• Standstill ID Run：靜止模式。隻磁化電機定子，不旋轉軸。適用於負載無法移除的場景，如風機葉輪連接。精度稍低，但安全。

ID運行觸發條件包括：

• 初次啟動。

• 參數組99（電機數據）變更，如額定電流（99.06）、電壓（99.07）、頻率（99.08）、速度（99.09）、功率（99.10）和轉矩（99.12）。

• 固件升級或恢複出廠設置後。

過程如下：

1. 設置參數99.13（ID Run Requested）為所需模式。

2. 在本地模式（Hand）下啟動變頻器。

3. 變頻器注入測試信號，計算參數。

4. 成功後，更新內部模型；失敗則觸發FF86。

ID運行提升性能：改善低速轉矩（高達200%額定轉矩）、減少振動和噪聲。未進行ID運行的係統可能出現過流、失速或效率低下。

常見故障分析

ACH580的ID運行相關故障主要為FF86和AFF6。

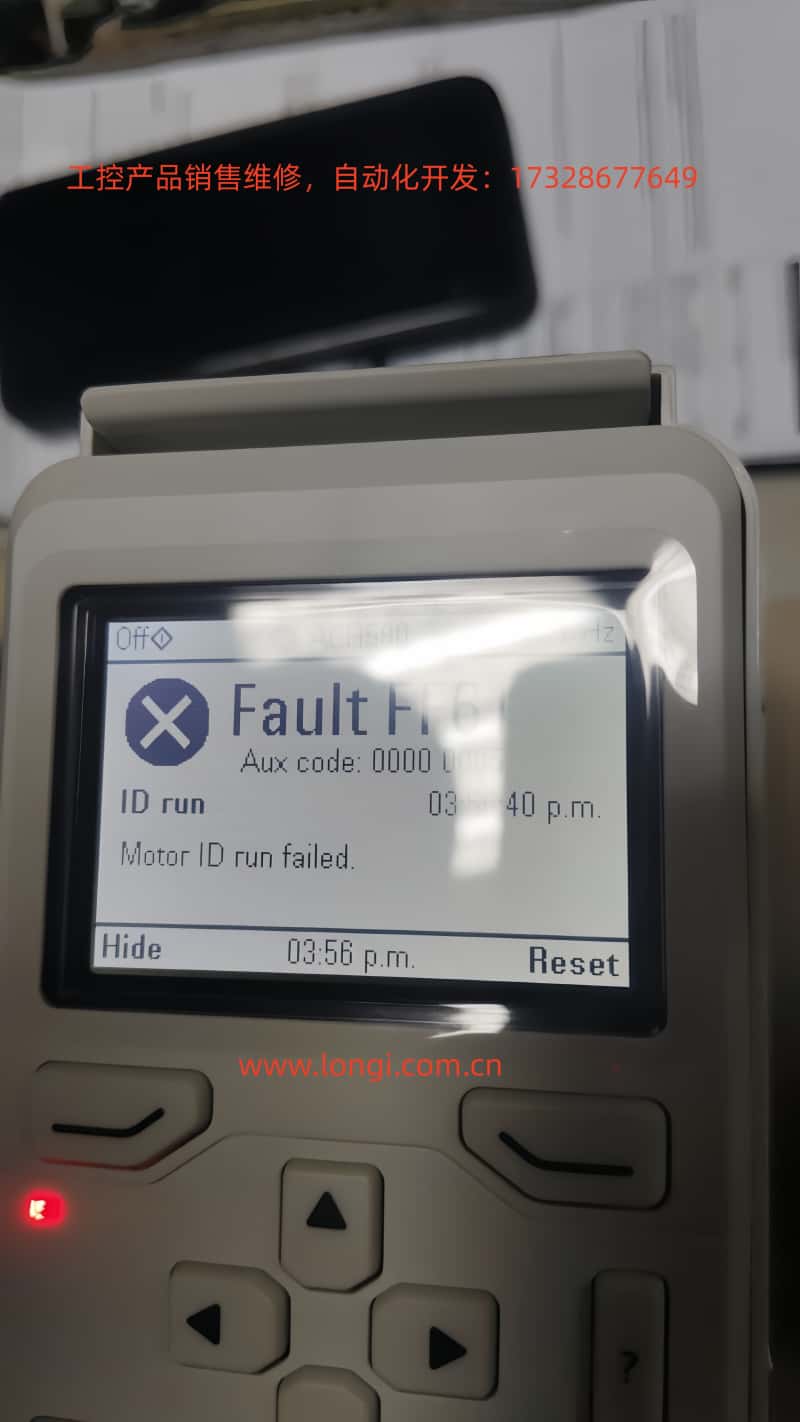

• FF86（ID Run Failed）：表示ID運行未成功完成。輔助代碼提供細節：

• 0000 0001：最大電流限製過低（參數30.17 < 99.06）。

• 0000 0002：最大速度或弱磁點過低（檢查30.11/30.12與99.09）。

• 0000 0003：最大轉矩限製過低（30.20 < 100%額定轉矩）。

• 0000 0012：電機過大（驅動器尺寸不匹配）。

• 其他：電機數據錯誤、外部幹擾。

此故障導致電機停止，需重置並修複。

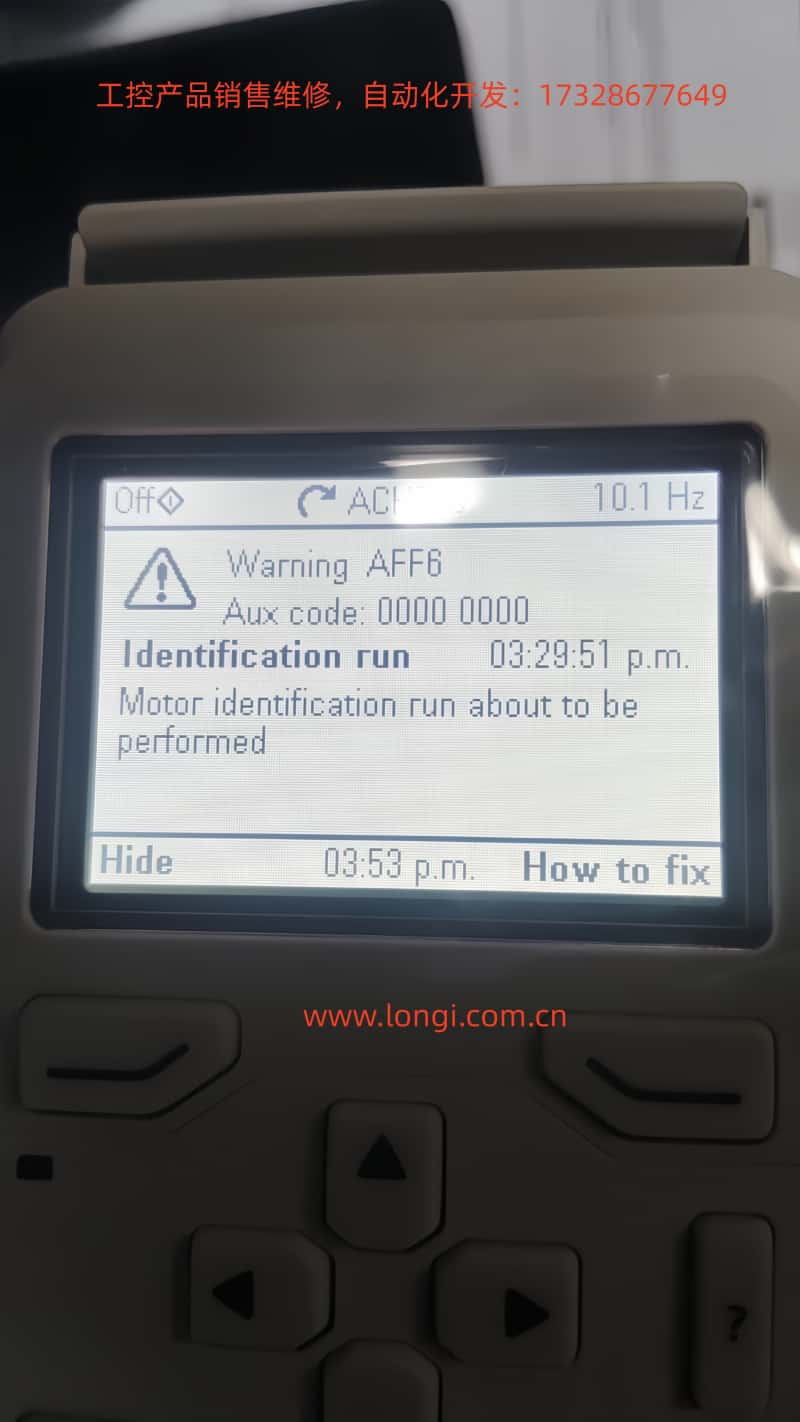

• AFF6（Identification Run Warning）：信息性警告，表示下次啟動將自動進行ID運行。非嚴重錯誤，但忽略可能影響性能。常見於參數變更後。

這些故障在HVAC係統中常見，影響風機或泵的連續運行。根據ABB技術筆記143，失敗率可達10-20%，多因人為配置錯誤。

故障原因詳解

ID運行失敗的原因多樣，分為參數、機械、電氣和外部因素。

1. 參數設置不當（最常見，占50%以上）：

• 電機銘牌數據輸入錯誤：額定值與實際不符，導致計算偏差。

• 限製參數過保守：如扭矩上限（30.20）低於100%，變頻器無法施加足夠激勵信號。

• 控製模式不匹配：矢量模式下未啟用ID運行。

2. 機械約束：

• 電機軸不自由：負載連接、製動器鎖定或軸承卡住。Normal模式下，軸需能旋轉至少幾轉。

• 機械共振：高負載應用中，振動幹擾測量。

3. 電氣問題：

• 布線錯誤：相序顛倒、連接鬆動或絕緣故障，導致電流不平衡。

• 接地故障：電機或電纜接地，觸發A2B3（地漏）相關警報。

• 電源波動：電壓過低（<0.66×額定電壓）影響磁化。

4. 外部幹擾：

• PLC或現場總線控製：外部信號中斷ID過程。

• 環境因素：高溫（>50°C）或塵埃導致過熱保護激活。

• 驅動器硬件：IGBT故障或控製板供電問題（檢查95.04）。

根據搜索結果，輔助代碼0003常因扭矩設置過低（<150%推薦值），尤其在新電機更換後。

診斷步驟

診斷需係統化，使用控製麵板和工具。

1. 查看故障顯示：麵板顯示FF86/AFF6及輔助代碼。按“How to Fix”查看建議。

2. 檢查事件日誌（參數組04）：

• 記錄最近故障時間、代碼和參數狀態。

• 例如，04.01顯示活躍故障，04.11-04.15曆史記錄。

3. 參數驗證：

• 組99：對比電機銘牌，確保準確。

• 組30：檢查限值（30.11最小速度、30.12最大速度、30.17最大電流、30.20最大轉矩）。

• 組96：係統設置，如96.06參數恢複。

4. 電氣測試：

• 用萬用表測電機絕緣電阻（>1 MΩ）和連續性。

• 檢查電纜相序（U-V-W對應T1-T2-T3）。

• 測量輸入電壓穩定。

5. 隔離測試：

• 斷開外部控製（PLC），本地模式測試。

• 移除負載，嚐試ID運行。

如果麵板不可用，使用Drive Composer PC工具連接，查看詳細日誌。

修複方法

修複按順序進行，確保安全（斷電、鎖定/標記）。

1. 基本重啟：

• 斷電5-10分鍾，重啟變頻器。清除臨時故障。

2. 調整扭矩和限值（針對0003代碼）：

• 設置30.20為150-200%。

• 確保30.17 > 99.06，30.12 > 0.55×99.09。

3. 驗證電機數據：

• 輸入銘牌值：電流、電壓、頻率、速度、功率、轉矩。

• 如果變更，觸發AFF6後手動運行ID。

4. 確保軸自由：

• 斷開負載、釋放製動器。

• 檢查軸承和聯軸器。

5. 禁用外部控製：

• 斷開DI/DO、現場總線。

• 設置20.12 Run Enable為本地。

6. 手動ID運行：

• 設置99.13為Normal或Standstill。

• 本地啟動，監控進度。

• 成功後，重置故障（96.08或麵板Reset）。

7. 恢複出廠設置：

• 方法1：菜單 > Primary Settings > Reset to Defaults > Reset All to Factory Defaults。

• 方法2：參數96.06設為34560。

• 重置後，重新輸入組99數據，備份參數（96.07）。

8. 高級修複：

• 如果持續，檢查硬件：更換電纜、測試電機繞組。

• 聯係ABB支持，提供型號、序列號、固件版本。

修複後，驗證：運行無負載測試，監控電流和速度。

安裝最佳實踐

正確安裝減少ID運行故障。

1. 位置選擇：

• 安裝在通風、幹燥、無塵環境。避免直射陽光和振動源。

• 保持間距：頂部/底部200 mm，側麵100 mm，確保空氣流。

2. 電氣安裝：

• 使用屏蔽電纜，接地良好。輸入/輸出電纜分離，減少EMI。

• 功率電纜：銅芯，截麵匹配功率（例如，10 kW用6 mm²）。

• 控製電纜：屏蔽雙絞線，信號線與功率線隔離>30 cm。

3. 接地要求：

• 雙PE導體：一主一輔，截麵≥10 mm² Cu。

• 避免接地環路，確保電機和變頻器共地。

4. 初次啟動：

• 輸入電機數據前，斷開負載。

• 驗證安全電路（STO、緊急停止）。

遵循IEC/EN 61800-5-1標準，安裝後校驗絕緣。

維護最佳實踐

定期維護延長壽命，預防故障。

1. 清潔：

• 每月真空吸塵麵板和風扇，避免壓縮空氣吹灰。

• 每年清潔散熱器，確保無塵。

2. 檢查：

• 季度檢查連接緊固，扭矩5-10 Nm。

• 監控溫度（<50°C）、振動和噪聲。

• 測試STO功能：運行中斷開，確認電機停轉。

3. 參數備份：

• 使用Drive Composer定期備份。

• 固件更新：檢查ABB官網，確保兼容。

4. 預防測試：

• 每年進行ID運行校驗，尤其電機更換後。

• 監測能耗和效率，異常時診斷。

5. 環境控製：

• 保持濕度<95%無凝露，溫度穩定。

• 安裝在NEMA 12外殼中防塵。

維護記錄日誌，便於追蹤。

案例研究

案例1：某商業建築HVAC係統，ACH580驅動風機。初裝後FF86（0003代碼）。診斷：扭矩限30.20設為80%。修複：調整至150%，手動ID運行成功。結果：效率提升15%。

案例2：工業泵站，AFF6反複出現。原因：PLC幹擾。修複：隔離控製，重置參數。預防：添加濾波器。

案例3：基於搜索，紙板廠使用ACH580，ID失敗因電機過大。解決方案：升級驅動器尺寸。

這些案例強調參數準確性和隔離的重要性。

預防措施

• 初始配置：嚴格按銘牌輸入數據，選擇合適ID模式。

• 培訓：操作員了解麵板和故障代碼。

• 監控係統：集成遠程診斷，及早警報。

• 備件準備：保持電纜和模塊庫存。

• 合規：遵循ABB指南，避免非原裝配件。

結論

ABB ACH580變頻器的電機ID運行是確保高效運行的關鍵，但故障如FF86和AFF6需及時處理。通過理解原理、分析原因、係統診斷和修複，可最大化係統可靠性。結合安裝和維護最佳實踐，ACH580能提供長期穩定性能，降低能耗和停機風險。建議定期參考ABB手冊和技術支持，以適應特定應用。正確的實施不僅解決問題，還優化整體HVAC係統。
