中冶南方變頻器E-CONVERT 5係列E0020接觸器故障解析與處理

引言

在現代工業自動化領域，變頻器作為電機控製的核心設備，其穩定運行對於保障生產安全和提高設備利用率至關重要。中冶南方（武漢）自動化有限公司推出的E-CONVERT 5係列變頻器，以其高性能、高可靠性和豐富的功能，贏得了市場的廣泛認可。然而，在實際運行過程中，E0020接觸器故障作為較為常見的一種故障類型，對設備的正常運行構成了威脅。本文將詳細解析E0020故障的含義、原因、診斷方法及處理措施，旨在幫助技術人員快速定位問題並恢複設備正常運行。

一、E0020故障概述

1.1 故障定義

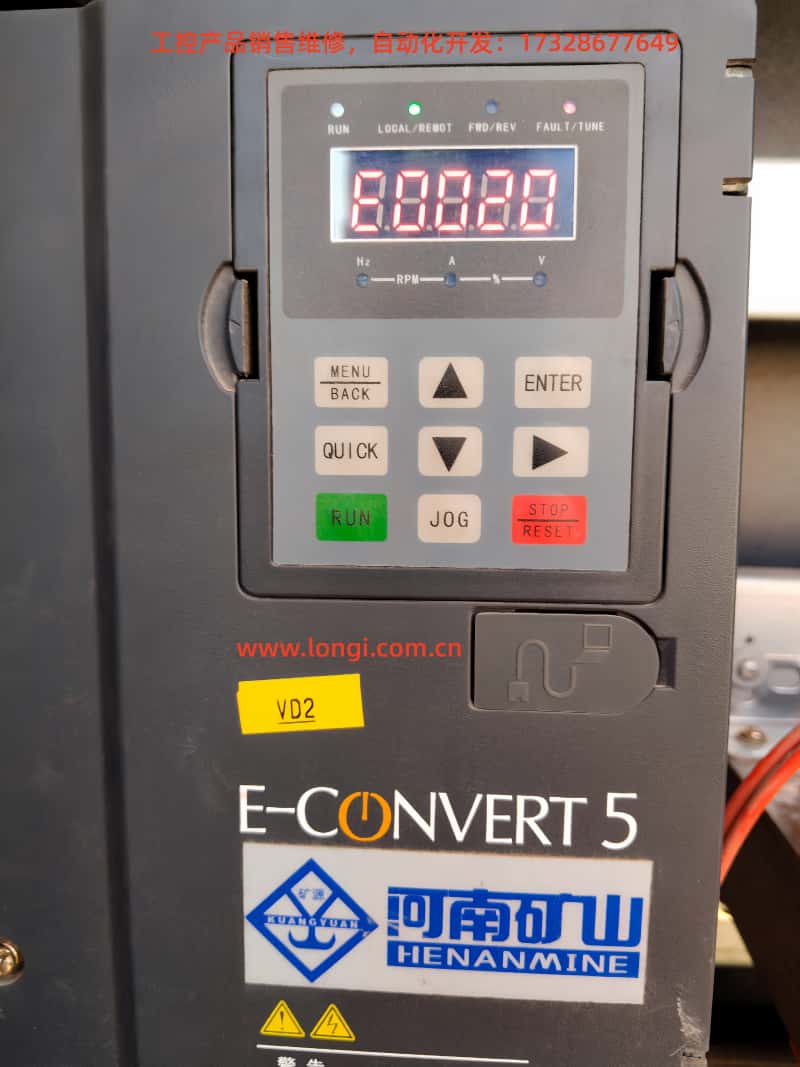

E0020故障代碼在中冶南方E-CONVERT 5係列變頻器中代表接觸器故障。當變頻器在啟動或運行過程中檢測到接觸器未能正常吸合或存在異常時，會觸發此故障代碼，導致變頻器停止工作並顯示相應的故障信息。

1.2 故障影響

接觸器作為變頻器與電機之間的關鍵連接部件，其正常工作對於電機的啟動、運行和停止至關重要。一旦接觸器出現故障，將直接影響電機的控製，可能導致生產線停機、設備損壞甚至安全事故。

二、E0020故障原因分析

2.1 接觸器本身故障

• 觸點磨損或粘連：長時間運行後，接觸器的觸點可能因電弧燒蝕而磨損或粘連，導致接觸不良或無法斷開。

• 線圈故障：接觸器線圈可能因電壓波動、過熱等原因損壞，導致無法吸合或保持吸合狀態。

• 機械故障：接觸器內部的機械結構（如彈簧、銜鐵等）可能因磨損、變形等原因導致動作不暢或卡死。

2.2 控製電路問題

• 控製信號異常：變頻器輸出的控製信號可能因線路故障、幹擾等原因導致接觸器無法正常吸合。

• 參數設置錯誤：變頻器內部與接觸器控製相關的參數（如吸合時間、釋放時間等）可能設置不當，導致接觸器動作異常。

• 程序錯誤：變頻器的控製程序可能存在邏輯錯誤或bug，導致接觸器控製指令發送錯誤或未發送。

2.3 電源問題

• 電源電壓不穩定：電源電壓波動過大可能導致接觸器線圈電壓不足或過高，影響其正常工作。

• 電源缺相：三相電源中任一相缺失將導致接觸器無法吸合或保持吸合狀態。

2.4 環境因素

• 溫度過高：變頻器工作環境溫度過高可能導致接觸器內部元件老化加速，性能下降。

• 濕度過大：高濕度環境可能導致接觸器內部凝露、短路等問題。

• 粉塵汙染：粉塵進入接觸器內部可能影響觸點接觸質量，導致接觸不良。

三、E0020故障診斷方法

3.1 外觀檢查

• 觀察接觸器外觀，檢查是否有破損、變形、燒焦等現象。

• 檢查連接線，確認是否鬆動、脫落或破損。

3.2 電氣測量

• 使用萬用表測量接觸器線圈兩端的電壓，確認電壓是否正常且穩定。

• 在斷電狀態下，使用萬用表測量接觸器觸點的電阻值，確認觸點是否接觸良好。

3.3 控製信號檢查

• 檢查控製信號線路，確認是否完好無損，無短路、斷路現象。

• 使用示波器觀察控製信號的波形，確認信號是否穩定且符合變頻器要求。

3.4 參數與程序檢查

• 核對變頻器內部與接觸器控製相關的參數設置，確認參數是否正確無誤。

• 如有條件，可對變頻器的控製程序進行調試和檢查，確認程序邏輯是否正確。

3.5 環境檢查

• 確認變頻器的工作環境是否符合要求，包括溫度、濕度、粉塵等條件。

• 對變頻器及接觸器進行清潔處理，去除灰塵和汙垢。

四、E0020故障處理措施

4.1 更換接觸器

• 確認故障：經過上述診斷步驟後，如確認接觸器本身存在故障且無法修複，則應及時更換同型號、同規格的接觸器。

• 更換步驟：

• 斷開變頻器電源並確認無電。

• 拆卸故障接觸器並記錄其接線方式。

• 安裝新接觸器並按照原接線方式連接線路。

• 恢複電源並測試接觸器動作是否正常。

4.2 修複控製電路

• 修複線路故障：如發現控製信號線路存在短路、斷路等問題，應及時修複或更換線路。

• 調整參數設置：根據變頻器說明書調整與接觸器控製相關的參數設置，確保參數合理且符合實際需求。

• 修複程序錯誤：如發現控製程序存在邏輯錯誤或bug，應及時聯係廠家或專業人員進行修複。

4.3 改善電源質量

• 穩定電源電壓：通過安裝穩壓器、UPS等設備穩定電源電壓，減少電壓波動對接觸器的影響。

• 檢查電源缺相：使用相序表檢查三相電源是否缺相，並及時處理電源缺相問題。

4.4 優化工作環境

• 控製溫度：通過安裝空調、通風設備等措施控製變頻器工作環境溫度在合理範圍內。

• 降低濕度：使用除濕機、幹燥劑等措施降低工作環境濕度，防止凝露和短路問題。

• 減少粉塵：定期對變頻器及接觸器進行清潔處理，減少粉塵汙染對設備的影響。

五、預防措施與日常維護

5.1 定期檢查與維護

• 製定維護計劃：根據設備使用情況和廠家建議製定定期維護計劃，包括接觸器檢查、線路緊固、參數核對等內容。

• 執行維護任務：按照維護計劃定期執行維護任務，確保設備處於良好狀態。

5.2 培訓與操作規範

• 培訓技術人員：對設備操作人員進行專業培訓，提高其對變頻器及接觸器故障的認識和處理能力。

• 製定操作規範：製定詳細的設備操作規範和維護流程，確保操作人員按照規範進行操作和維護。

5.3 備件管理

• 儲備備件：根據設備使用情況和曆史故障記錄儲備必要的備件（如接觸器、線圈等），以便在故障發生時能夠及時更換。

• 管理備件：建立備件管理製度，對備件進行定期檢查和更新，確保備件質量可靠且數量充足。

六、結論

E0020接觸器故障是中冶南方E-CONVERT 5係列變頻器運行過程中較為常見的一種故障類型。通過深入分析故障原因、采取科學的診斷方法和有效的處理措施，可以快速恢複設備正常運行並減少故障對生產的影響。同時，通過製定預防措施和加強日常維護管理，可以進一步提高設備的可靠性和穩定性，為企業創造更大的經濟效益和社會效益。
