一、前言

在自動化裝配行業中，電動螺絲刀（Electric Screwdriver）已成為電子製造、汽車組裝、精密裝配場景中不可或缺的終端執行工具。其中，帶智能控製功能的DAT ED係列電批係統具備程序扭矩控製、擰緊曲線監測、錯誤判定反饋、繼電器/PLC聯機運行能力，可實現全自動節拍控製與品質追溯。

許多維修人員在接觸該型號控製器時，會對48V主電源與24V I/O信號之間的關係產生誤解，導致無法啟動，甚至接線錯誤損壞控製器。本文將基於資料說明、現場案例與實際維修經驗，從結構原理、信號解釋、故障分析、接線方法、控製啟動方式等多角度展開係統講解，為使用者與維修技術人員提供完整可落地的指導文檔。

核心目標

1. 解釋電批為何用48V供電但I/O信號隻能使用24V。

2. 解析Ready、System OK、Start、OK/NG等信號的邏輯關係。

3. 說明電批無法啟動的真實成因與排查方式。

4. 提供正確接線/PLC控製方法與錯誤接線的危險後果。

5. 結合實際維修案例形成成熟可複製的故障診斷流程。

二、ED電批係統結構及接口定義

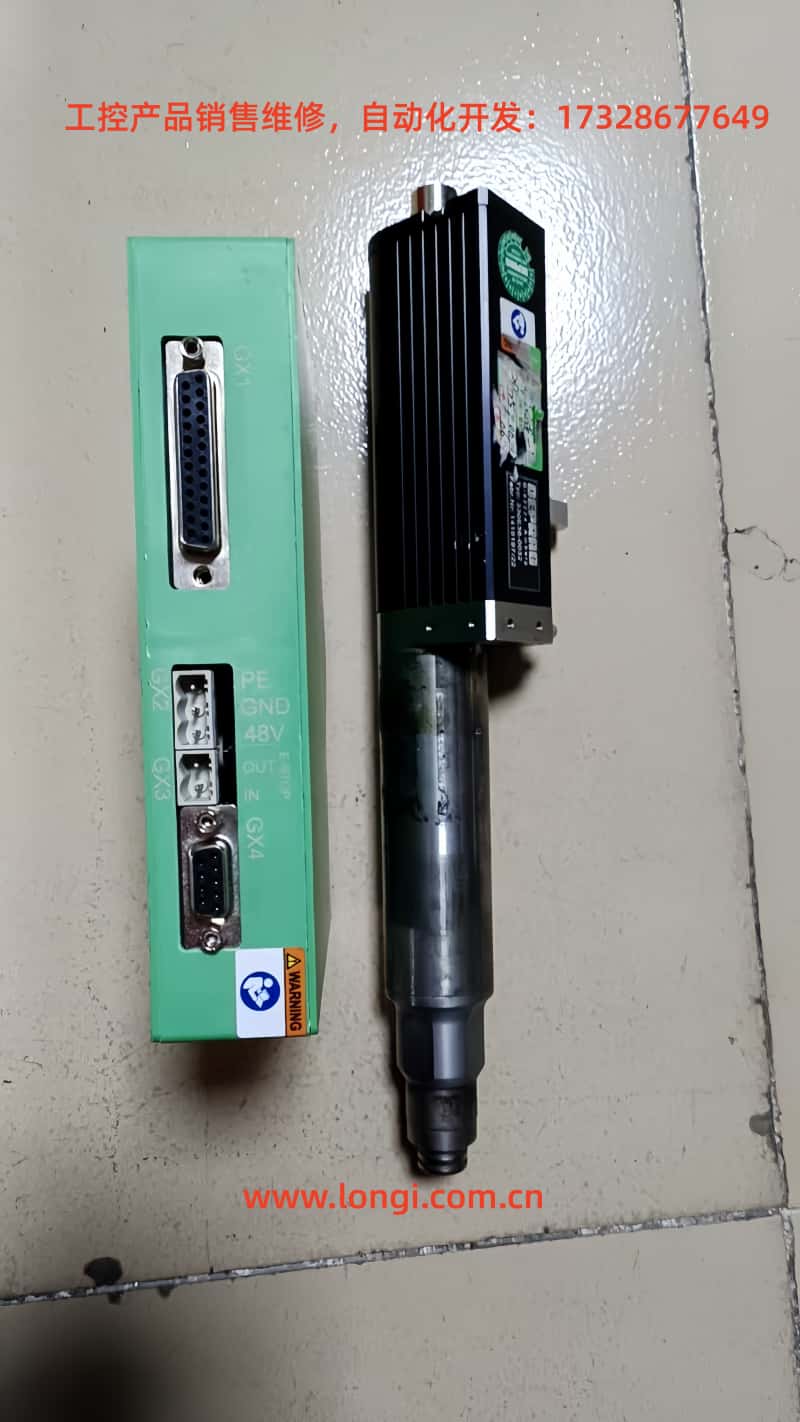

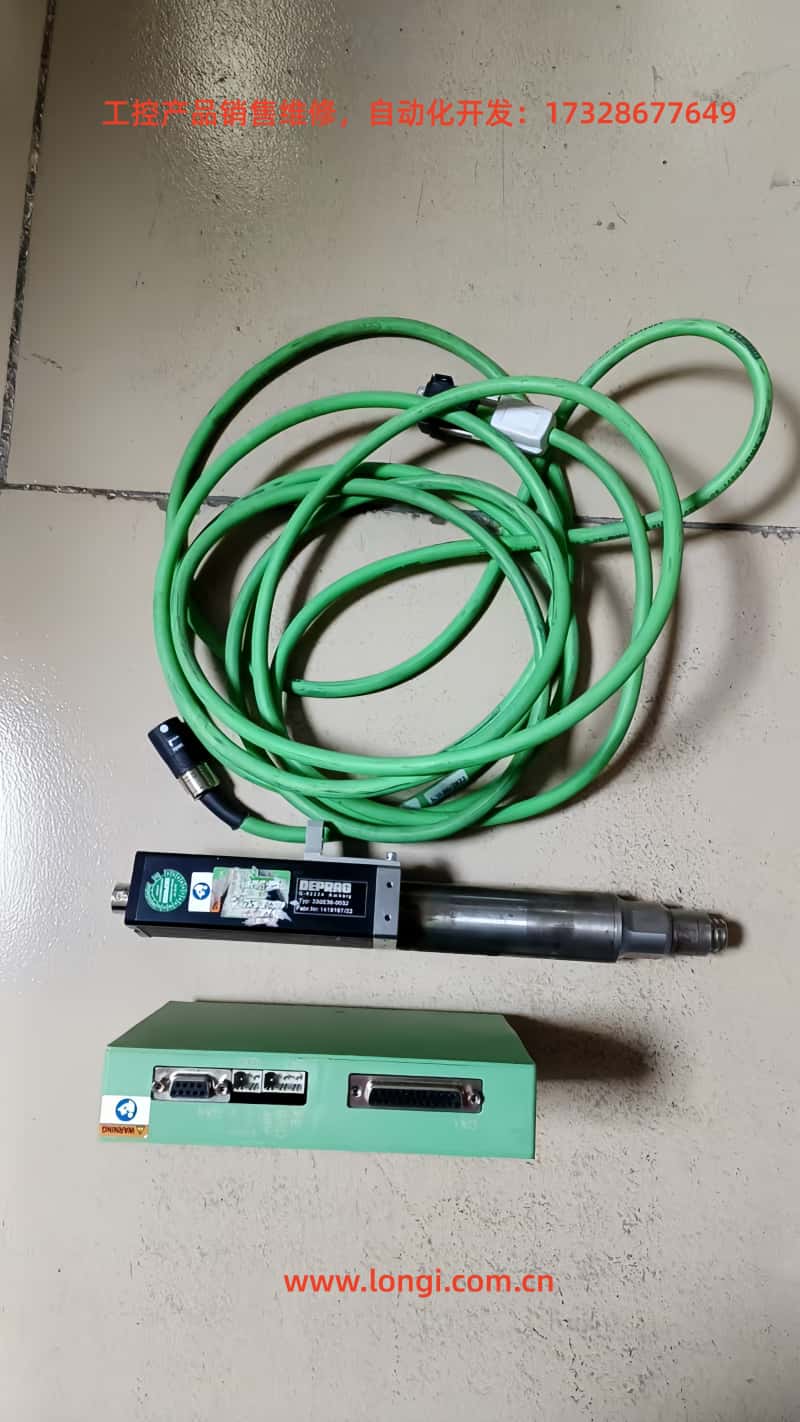

DAT ED控製係統主要由控製器（Interface 330E / 330 OS Advanced）、電批本體、馬達線、電源、網絡通信接口組成。控製器承擔驅動電機（動力來自48V）、分析擰緊策略與扭矩檢測、與外部係統進行I/O通信與狀態交互三個核心任務。

主要接口功能

其中，GX1與GX2是經常被誤解的關鍵接口。控製器內部邏輯使用MCU處理，但馬達是大功率負載，動力必須來自48V。

電壓分工

注意：48V不能直接送入I/O端，Start腳不能接48V，隻能接24V高電平觸發。

三、I/O信號邏輯詳解

I/O端采用PNP架構，信號為24V高電平有效。

輸入信號（外部控製燈/PLC輸入控製腳）

輸出信號（對外上報電批運行狀態）

啟動條件：隻有當控製器完成係統自檢並Ready輸出為高電平後，Start才可觸發擰緊動作。即：

48V供電正常GX3急停閉合馬達線連接到位
程序有效System OK=24VReady=24V此時給Start腳24V → 電批啟動旋轉

四、常見故障現象與原因分析

實際維修案例中，80%以上的問題均源於以下幾類。

控製器無輸出、無Ready信號

表現：

• 測Pin14、15對0V無電壓

• 網頁可進入但無法執行程序

• 報錯如：Screwdriver not found / ERROR SCREWDRIVER 0

排查：

若控製器已損壞，則Ready永遠不會出現，I/O輸出端保持低電平是必然狀態。

啟動無反應但Ready已亮

此類情況往往是用戶接線方式錯誤。

常見錯誤接線：

Pin1接地觸發 ×錯誤Pin1接48V啟動 ×嚴重錯誤，可能燒毀IO芯片

正確方式：

Pin1 ← 24V正電(高電平有效) √

五、正確接線實例（最關鍵落地部分）

電源連接

48V+ → GX2 + 48V- → GX2 -

I/O信號電源提供24V

24V+ → GX1 Pin24/2524V- → GX1 Pin12/13

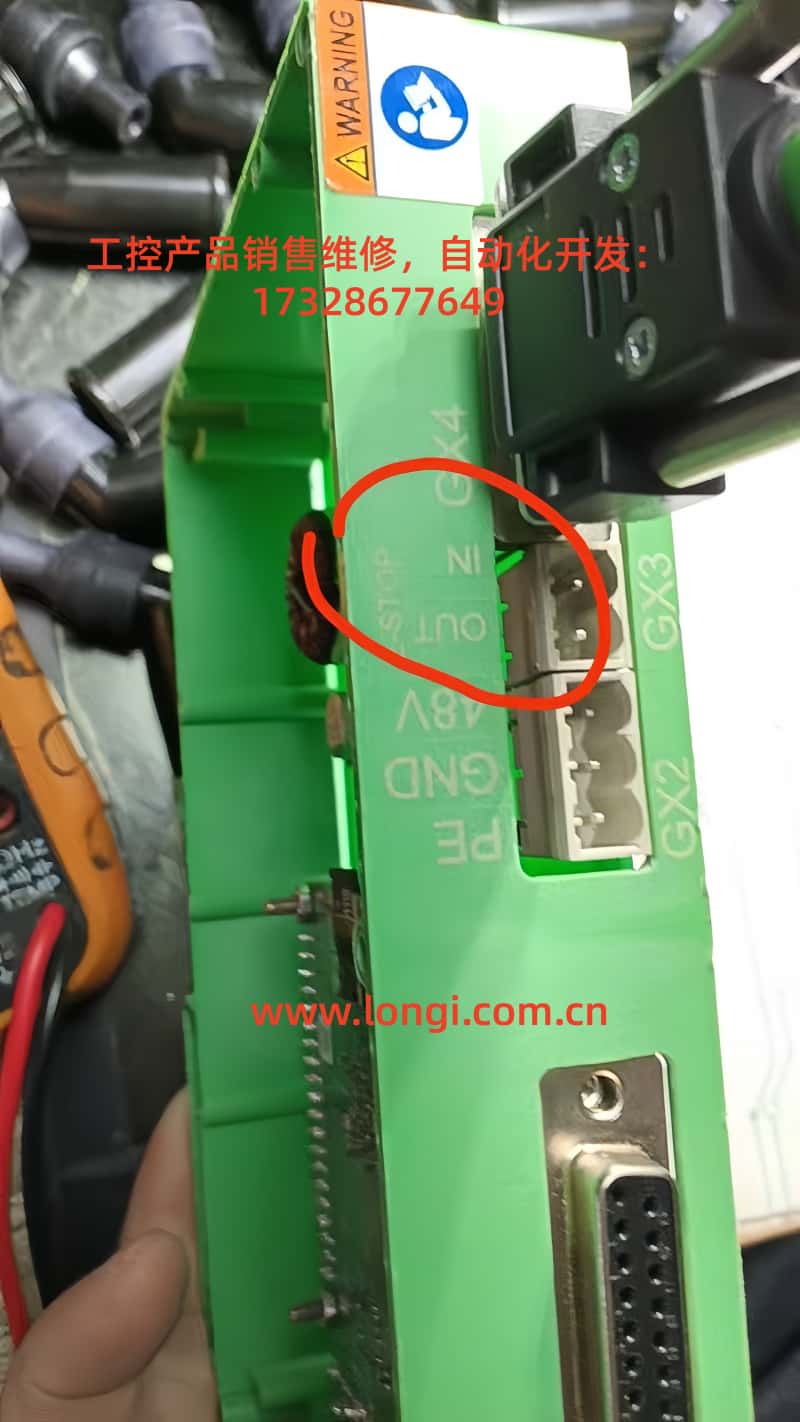

急停處理

GX3 Pin1-2 必須短接

啟動測試方法（無需PLC）

當Ready已為24V時用導線短接 Pin1(Start) 與 Pin24(24V+)→ 電批立刻開始工作

PLC接線典型結構圖

PLC輸出(Q0.0 PNP輸出) → Pin1(Start)PLC公共端COM → Pin12/13(0V)Ready/System OK → PLC輸入端I0.0/I0.1讀取

滿足工業自動化聯動需求。

六、實際維修案例分析總結

維修報告：

• 設備故障現象：電腦連接可見界麵，Ready信號缺失，報警：ERROR SCREWDRIVER 0 找不到螺刀。

• 拆機檢測：控製器損壞 → 無維修價值。

• 建議：更換控製器。

結合信號邏輯判斷，該硬件已失去執行通道，輸出驅動管或內部MCU異常，使Ready/System OK無法拉高，屬於硬件終級故障，更換控製器為唯一解決方案。

損壞原因：

正確培訓與文檔指導尤為重要。

七、知識結構歸納

1. 48V是動力源，24V是信號源，不可混接。

2. Start信號必須是24V高電平觸發，不是接地，不是48V。

3. Ready/System OK輸出用於判斷控製器狀態。

4. 急停端口必須橋接，否則係統永遠不Ready。

5. 無Ready時無法啟動，先排電源與馬達連接，再看控製器健康狀況。

6. 維修思路必須先區分邏輯故障與硬件損壞。

八、結語

對自動裝配設備而言，電批控製器雖體積不大，卻承擔著關鍵工序的執行任務。理解其電源驅動體係與I/O信號觸發機製，是設備工程師、自動化調試員及維修人員的基本技能。

通過本文的係統分析，我們不僅明確了48V與24V的分工關係，還構建了從接線、啟動到故障處理的完整技術路線，使調試過程有章可循、維修判斷更具依據。

當行業向智能製造持續推進，掌握設備底層原理與信號特性，不再隻是維修能力，而是工程人員競爭力的一部分。
