1. 概述

ABB ACS401是工業設備中廣泛應用的早期交流變頻器係列，其穩定性較好，但由於使用年限及工作環境複雜，硬件故障逐年增多。其中 Fault 21~26 均屬於硬件錯誤報警，而 Fault 24 為典型的內部硬件故障反饋，在維修處理中出現頻率較高，屬於無法通過參數屏蔽、必須介入硬件檢查的故障類型。

本文將針對 Fault 24 產生機理、常見損壞點、診斷思路、維修流程及驗證方法做係統性總結，適合維修工程師、現場技術員閱讀，也可作為企業維修內部培訓文檔。

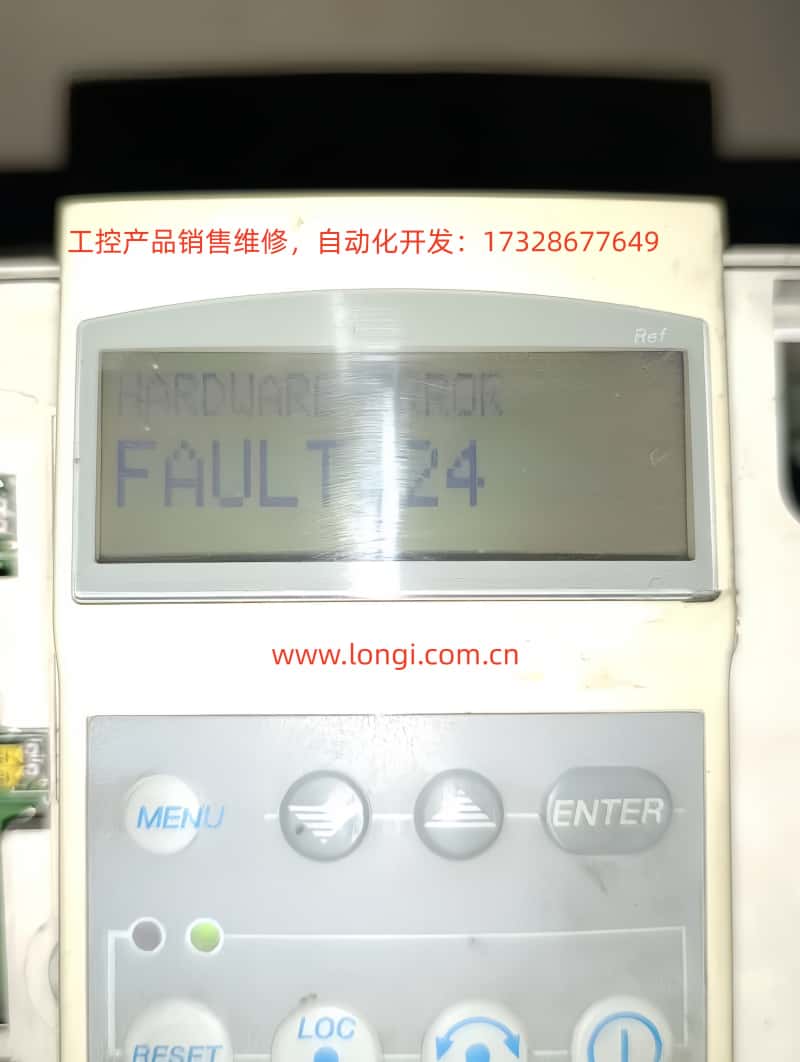

2. Fault 24報警含義與觸發機製

在ACS401中，Fault 24（Hardware Error）= 控製係統自檢失敗。控製板在上電初始化時，會對以下部分進行快速檢測：

• 主控MCU運行狀態是否正常

• 電壓、電流采樣信號反饋是否在合理範圍

• 直流母線采樣精度是否正常

• 驅動板與主板通訊是否正常

• IGBT驅動反饋回路是否閉合

• 內部低壓供電（5V/15V/24V）是否穩定

• EEPROM/數據校驗是否通過

隻要其中任意一項偏離，即會觸發 Fault24。

典型特征表現：

3. 維修前基本檢查流程

在拆機之前，建議先進行非侵入式檢測，排除外圍因素：

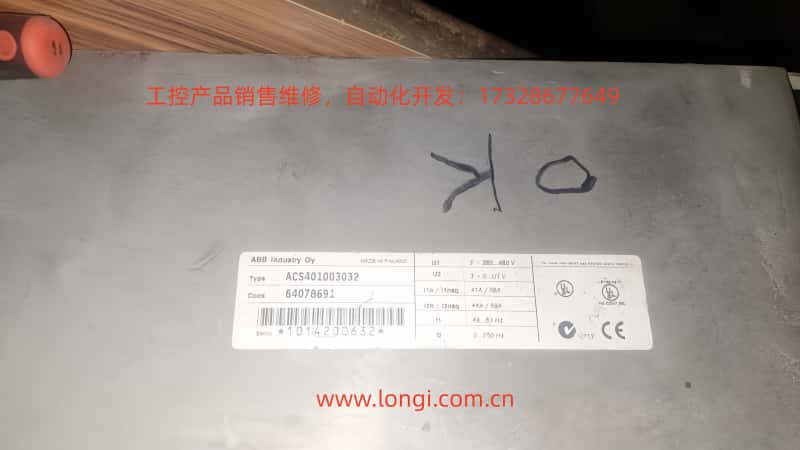

3.1 記錄銘牌與參數

• 輸入電壓：380~480V三相

• 輸出電壓：0~U1

• 輸出頻率：0~250Hz

• 電機額定電流/電壓/功率

避免誤設參數導致誤認為故障。

3.2 外觀與環境檢查

• 是否受潮、腐蝕、進灰、油汙

• 風扇是否停止或噪聲大

• 電路板是否變色、發黑、燒焦

• 控製端子是否短路接反

3.3 母線電壓測量

關機放電後測：

Uc+ – Uc- ≈ 輸入電壓 * 1.35
如380V輸入 → ≈ 530V DC

偏差嚴重說明分壓采樣損壞。

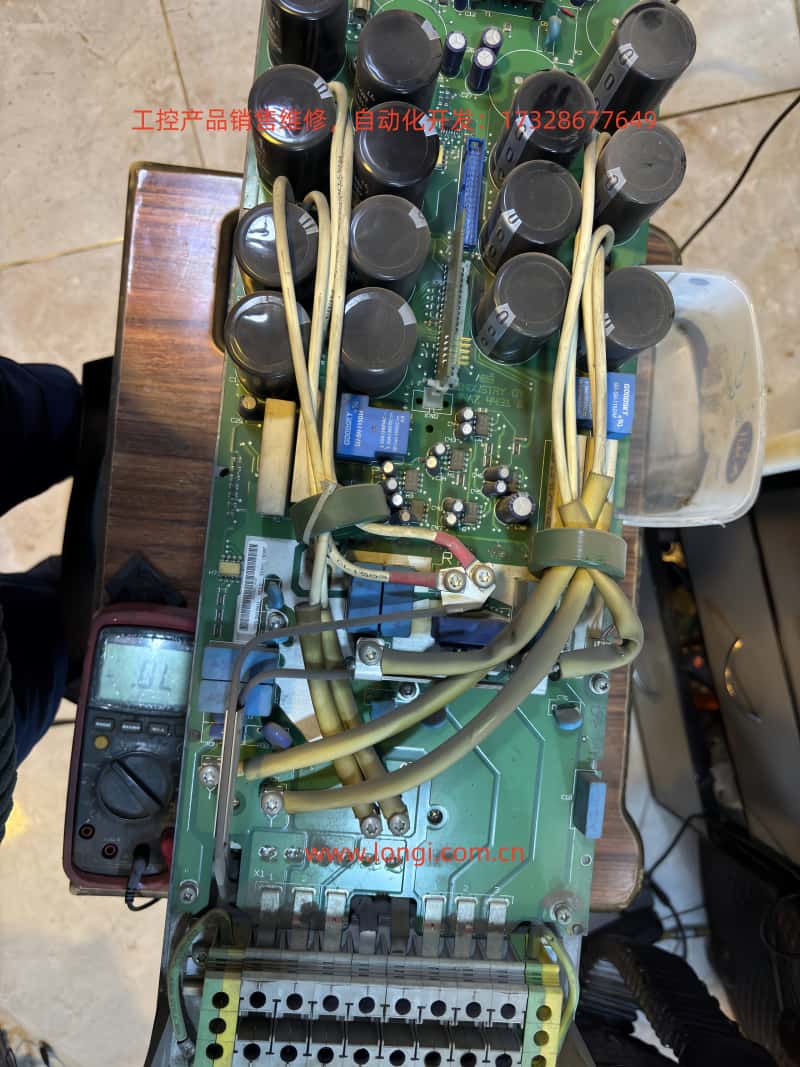

4. 主板硬件故障定位策略

Fault 24的維修重點在於采樣+驅動+電源線路。

以下為實際維修中最常出現故障的核心區域：

4.1 電源模塊檢查

使用示波器/萬用表測量主板低壓電源：

常見維修動作：

• 更換 高頻小體積電解電容

• 更換7805/7815穩壓IC

• 檢查整流橋、濾波電容ESR是否飆高

電源不穩→CPU複位→立即報Fault24。

4.2 電流檢測與霍爾元件

ACS401采用霍爾電流檢測或采樣電阻反饋，老化後漂移極易報24。

檢查項目：

1. 電流取樣電阻是否變色/漂移

2. 霍爾輸出對地是否約2.5V中點電壓

3. PCB是否出現裂紋虛焊

維修措施：

• 更換取樣電阻（注意阻值與精度）

• 重焊霍爾模塊底腳

• 清理高溫氧化焊盤並補錫

4.3 驅動板與IGBT通訊異常

Fault24也可能是IGBT驅動故障。

關鍵檢查點：

處理方式：

• 更換光耦、驅動三極管

• 檢測IGBT是否短路（萬用表二極管檔）

若IGBT短路，多伴隨爆管痕跡，不單報24而伴隨過流。

4.4 主控MCU與存儲通道

概率較小，多為：

• FLASH損壞

• EEPROM掉數據

• 振蕩電路不啟動

解決方式：

• 重焊MCU

• 更換晶振、旁路電容

• 必要時重新燒錄程序（需原固件資源）

5. 實際維修流程示例

以下為工程師現場可直接按步驟操作：

步驟一：斷電拆機、清潔整理

1. 斷電5分鍾以上

2. 拆開外殼→取出主控板

3. 清洗油汙積碳（酒精+風槍）

步驟二：電源區電容全檢

• ESR測試

• 高頻小電容建議直接更換

步驟三：采樣區專項排查

重點檢查：

采樣電阻 R_shunt
霍爾輸出引腳
隔離放大器運放腳位

異常直接更換並補焊。

步驟四：驅動區測試

• 測驅動波形是否有脈衝

• 光耦逐個替換測試

驅動常壞，成功率極高。

步驟五：複裝通電試機

1. 手動慢升頻驗證輸出波形是否穩定

2. 測控電源紋波是否降低

3. 觀察10~30分鍾熱穩定運行

無報警則維修成功。

6. 結語

Fault 24雖然官方定義為硬件錯誤且無法參數屏蔽，但在實際維修中多數為老化虛焊、采樣電路偏移、電源紋波過大引起，屬於可修複故障。通過係統化排查和逐級定位，大多數ACS401變頻器都可以恢複正常運行。

經驗總結一句話：

Fault24往往不是直接“壞死”，而是采樣漂移、電源老化導致自檢不通過，重點查電源+取樣+驅動即可。
