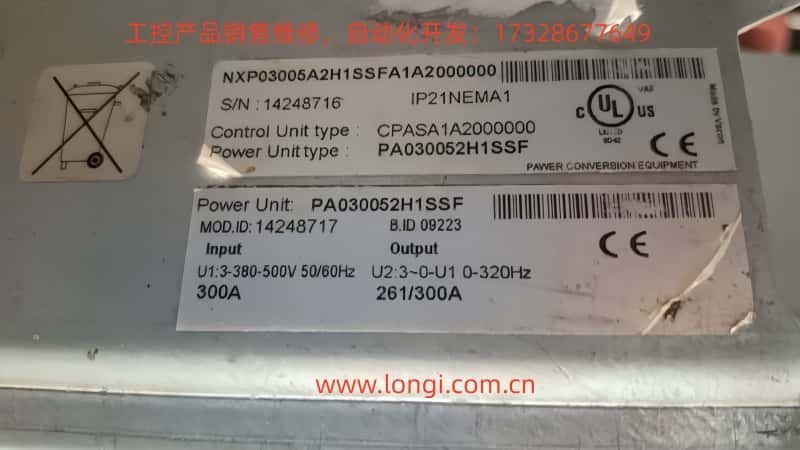

一、設備信息與故障背景

變頻器型號：VACON NXP03005A2H1SSF
Power Unit：PA030052H1SSF
輸入電壓：3×380–500V，50/60Hz
額定電流：300A
功率板編號：PC00425
運行時間：3年241天

客戶描述：

“啟動後我立即遇到F8故障。故障代碼為S1，子代碼為功率模塊及子模塊單元。我們發現IGBT電路板PC00425上的一個元件被拆除了。Q2缺失。Q3仍在電路板上（元件標識為4N150）。”

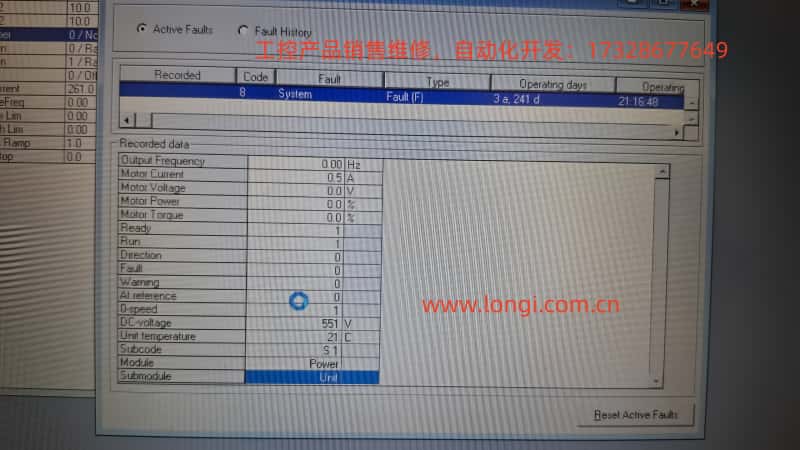

故障界麵顯示：

• Fault：F8 – System Fault

• Module：Power

• Submodule：Unit

• Subcode：S1

• DC-Bus：551V（母線電壓正常）

• 輸出未建立、頻率0Hz，剛運行即故障

說明：此故障發生在啟動初期自檢階段，未進入載波調製階段，根因為硬件自檢失敗而非負載或參數問題。

二、F8 + S1 故障含義深度解讀

在VACON NXP故障體係中：

F8 = System Fault（係統級保護，通常為硬件異常）

S1子碼與Module/Submodule聯合解釋意義更明確：

結論：

控製板與功率單元PC00425通訊握手失敗或測量回路電壓電流不合規 → 自檢終止 → 直接報F8

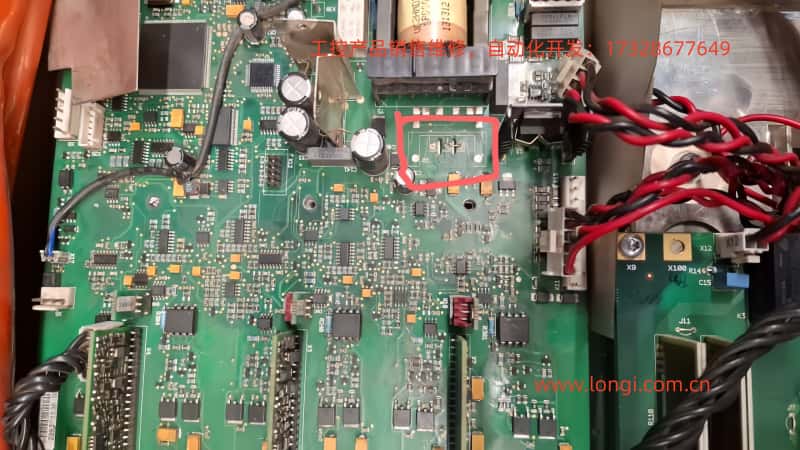

三、目視檢查發現關鍵線索：Q2 MOSFET 缺失

現場照片鑒定：

• Q2焊盤空位，器件被人為拆除

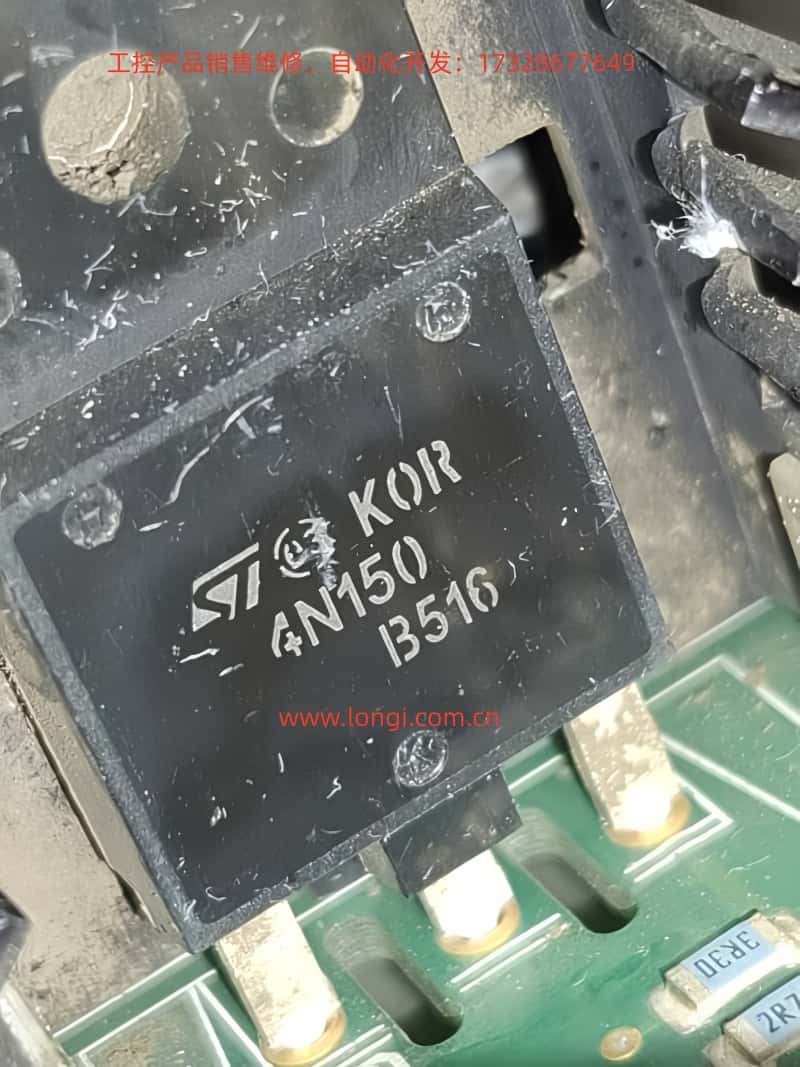

• 相鄰Q3仍在位，絲印4N150

• 元件封裝TO-220，連接散熱片區域

• 焊盤完好但有拆卸痕跡，非出廠設計空位

器件信息：

說明：

1. Q2並非可選元件，是功率回路必要構成

2. 該板曾進行過非專業拆件或帶傷運行

3. 缺失器件會導致預充/檢測/驅動路徑失聯 → F8立即出現

四、技術分析：為何缺一個MOSFET會直接報F8？

在NXP結構中，功率板PC00425負責：

• IGBT門極驅動分配

• 直流母線預充控製

• 放電回路管理

• 電壓/電流采樣反饋

• 與控製主板握手反饋

若Q2/Q3用於預充開關，則流程如下：

1. 上電 → 驅動板向Q2/Q3發出充電指令

2. 若Q2缺失→預充回路開路

3. DC母線電壓變化曲線不符合期望

4. 控製板檢測異常 → 自檢中斷

5. 立即進入F8 System Fault

解釋：這解釋了“剛按RUN，尚未輸出就跳F8”的現象，完全符合邏輯。

五、維修處理全流程

（1）斷電/放電安全確認

• 母線需放電至<50V

• 300A等級設備能量大，必須高壓手套+絕緣鞋

• 禁止帶電測量功率側器件

（2）必做基礎檢測

若IGBT功率模塊已短路 → 必須先更換IGBT模塊，否則修板無意義

（3）修複缺失Q2

• 推薦型號：STP4N150 或耐壓≥1500V、Id≥4A同規格MOSFET

• 注意需加絕緣墊片/導熱矽脂

• 同時更換驅動電阻、續流二極管等外圍元件

（4）首次上電必須限流

建議方法：

• 串聯白熾燈或變阻啟動

• 升壓逐級，監控母線

• 觀察是否通過自檢、F8是否清除

若仍F8：

多半為驅動IC/采樣回路損壞，或上層控製通訊異常
推薦替換完整PC00425板更可靠

六、最終結論

該客戶的變頻器報F8 S1的根本原因是：

功率板PC00425存在硬件缺失（Q2 MOSFET被拆除），導致功率單元自檢失敗，係統直接報F8無法進入運行。

解決方案：

1. 恢複Q2器件，與Q3型號一致

2. 檢查周圍驅動與采樣元件並修複

3. 若修複後仍故障 → 建議更換整塊PC00425功率板

本案例體現：

• VACON NXP的係統故障多數是功率模塊級硬件故障

• F8通常不是參數問題，更不是軟件故障

• 拆件維修後缺件上電 → 必然自檢失敗報F8
