一、引言

在工業自動化中，PLC（可編程邏輯控製器）是核心控製設備之一。西門子S7-300係列PLC廣泛應用於各種自動化生產線和控製係統。隨著係統的複雜性和通信協議的多樣性，PLC與設備之間的通信問題逐漸成為常見的故障類型之一。本文將詳細討論西門子S7-300 PLC在使用過程中遇到的常見通信故障，包括診斷錯誤、清除錯誤緩衝區、重啟通信以及常見的網絡配置問題，並提供具體的故障排除步驟。

二、常見通信故障分析

西門子S7-300 PLC在工業自動化係統中通常需要與其他設備進行數據交換，如HMI（人機界麵）、遠程I/O模塊、變頻器、傳感器等。以下是幾種常見的通信故障類型及其分析：

1. PROFINET通信錯誤
   在使用PROFINET進行設備互聯時，PLC與網絡設備之間的通信可能會出現中斷或錯誤。最常見的錯誤是“PROFINET: station return”，這通常指示設備沒有正確響應通信請求，可能是由於IP地址設置不正確、網絡電纜連接問題或設備配置不當。

2. BUS2F總線故障

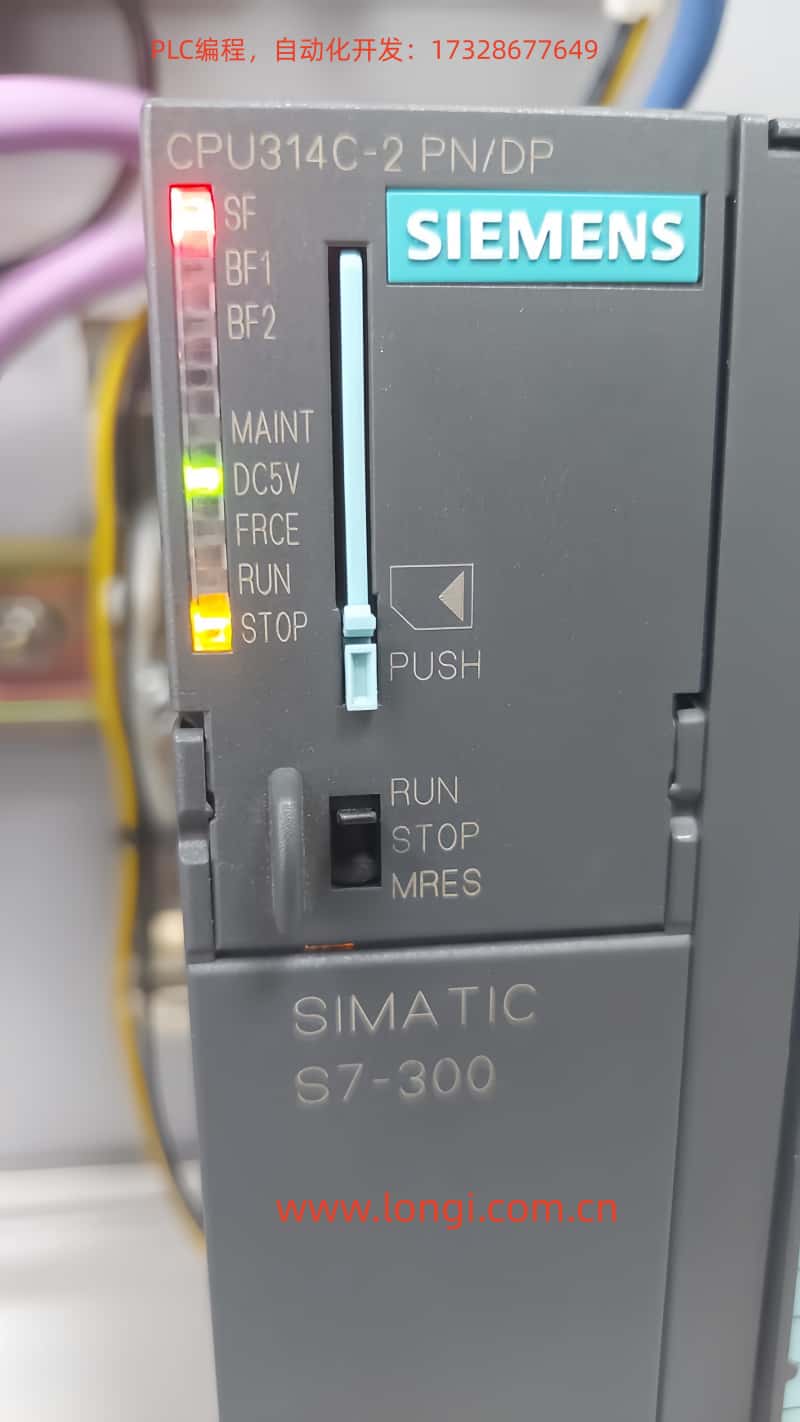

   當PLC的SF（係統故障）指示燈亮紅時，通常是由於PROFIBUS或PROFINET總線出現問題。常見原因包括模塊不匹配、硬件故障或地址衝突。

3. I/O模塊未響應
   在一些複雜係統中，PLC與I/O模塊之間的通信錯誤可能導致I/O模塊無法正確響應。診斷信息通常顯示“Distributed I/O: station return”，指示某個模塊未能正確同步。

三、診斷步驟與解決方案

當遇到通信故障時，應該按照以下步驟進行診斷：

1. 查看PLC的診斷信息

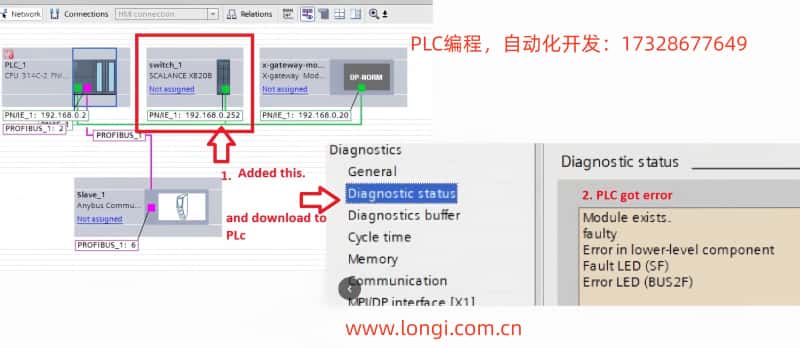

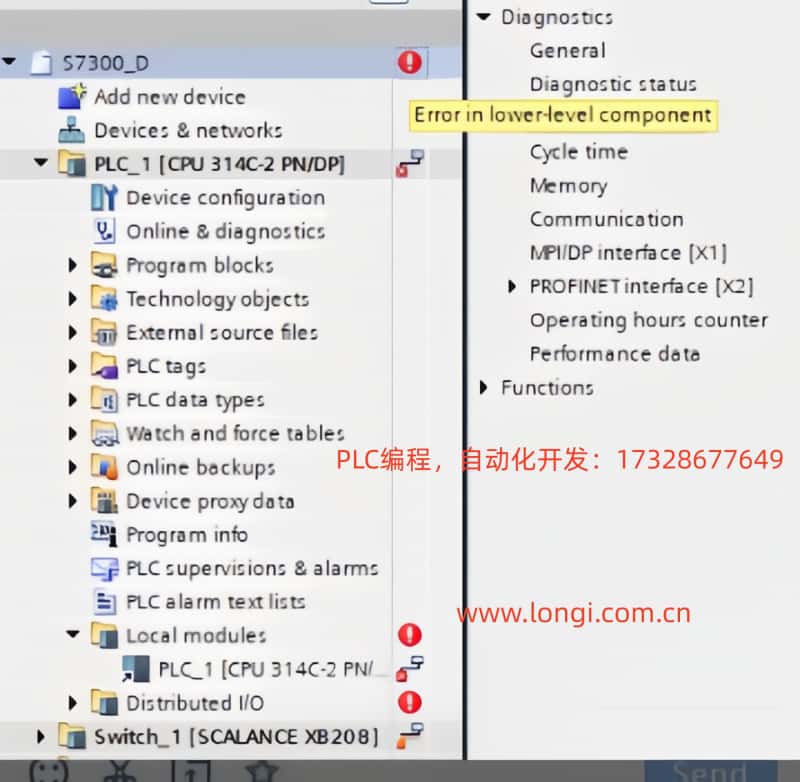

在TIA Portal中，通過“在線與診斷”選項卡，可以查看PLC的詳細診斷信息。通過診斷狀態窗口，用戶可以快速識別故障代碼和發生故障的設備。以下是一些關鍵的診斷步驟：

• 打開診斷狀態，查看錯誤LED和故障LED的狀態。如果出現BUS2F或SF（係統故障）指示燈亮紅，說明PLC有通信問題。

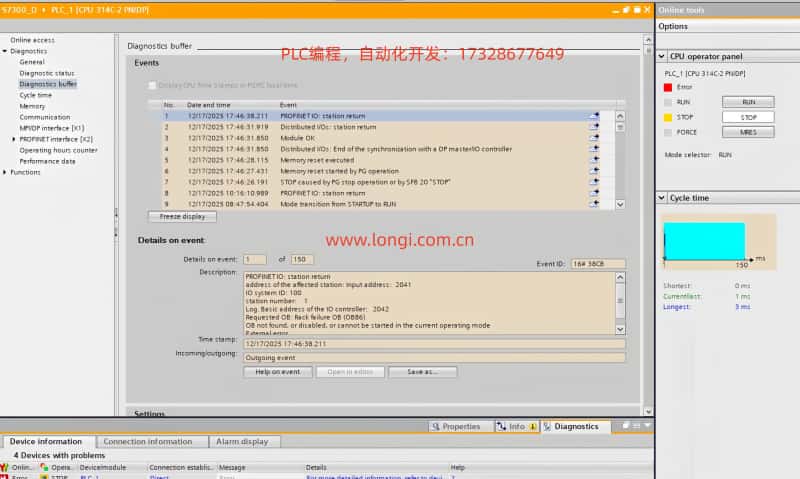

• 訪問診斷緩衝區，查看詳細的錯誤事件日誌。這些日誌能幫助識別錯誤的根本原因，例如網絡故障、模塊故障或配置錯誤。

2. 清除錯誤緩衝區

在遇到通信錯誤時，第一步是清除錯誤緩衝區。這樣做可以避免積累過多的錯誤日誌，確保診斷信息的準確性。具體步驟如下：

• 在TIA Portal中，選擇PLC_1，進入診斷緩衝區界麵。

• 在診斷窗口中，點擊清除按鈕，清除曆史錯誤信息。這樣可以消除先前的錯誤狀態，幫助診斷當前問題。

3. 重啟PLC通信

如果清除錯誤緩衝區後問題仍然存在，可以嚐試重啟PLC通信。重啟過程可以通過以下兩種方式完成：

• 重啟PLC操作：在TIA Portal中，右鍵點擊PLC，選擇**“重啟”或“停止/啟動”**選項。

• 手動重啟：如果TIA Portal中無法重啟，可以直接按PLC上的RESET按鈕進行重啟，或者斷電重啟。

4. 檢查設備連接與網絡配置

通信問題的根本原因往往與設備連接或網絡配置錯誤有關。進行以下檢查：

• 檢查設備連接：確保所有設備（如SCALANCE XB208、遠程I/O模塊、HMI等）正確連接到PLC，並且網絡電纜沒有損壞。

• 檢查IP地址設置：確保PLC及所有連接設備的IP地址和子網掩碼配置正確。地址衝突或設置錯誤是導致通信失敗的常見原因。

• 網絡拓撲結構：檢查設備的網絡拓撲結構，確保所有設備在正確的網絡段內，並且沒有出現環路或地址衝突。

5. 更新固件

固件不匹配也是導致通信故障的常見原因之一。在檢查設備和PLC的硬件版本後，確保它們的固件版本兼容。如果發現固件版本過舊，應該及時進行更新。以下是更新固件的步驟：

• 訪問設備管理界麵：登錄設備的Web界麵，查看設備的固件版本。

• 下載並安裝更新：從西門子官網下載最新的固件版本，進行更新。更新完成後，重新啟動設備，確保新固件生效。

6. 測試和驗證網絡

在完成上述所有故障排除步驟後，進行通信測試是非常重要的。可以通過以下方式驗證網絡是否恢複正常：

• 使用TIA Portal中的診斷工具進行網絡測試，檢查PLC與其他設備之間的通信是否恢複正常。

• 通過ping命令測試PLC與設備之間的網絡連接是否通暢。

四、結論

PLC通信問題在工業自動化中非常常見，尤其是在涉及多個設備和複雜網絡的係統中。通過係統的故障排除步驟，用戶可以有效地診斷並解決PROFINET和PROFIBUS通信中的常見問題。清除錯誤緩衝區、重啟通信、檢查設備連接和更新固件是解決通信故障的關鍵步驟。

本文提供了西門子S7-300 PLC在通信故障排除中的詳細步驟，希望能幫助用戶解決類似的問題，提高係統的可靠性和穩定性。
