日立 Hitachi X-MET 8000 手持式 XRF 報錯深度解析

——“光管損壞”到底意味著什麽？從錯誤代碼到可維修性判斷的完整工程分析

一、問題背景：一次典型卻被“草率判死”的 XRF 故障

在工業檢測與二手分析儀維修領域，日立 Hitachi X-MET 8000 手持式 XRF 光譜儀是一款常見但結構複雜的設備。近年來，在實際維修和流通中，經常出現這樣一種情況：

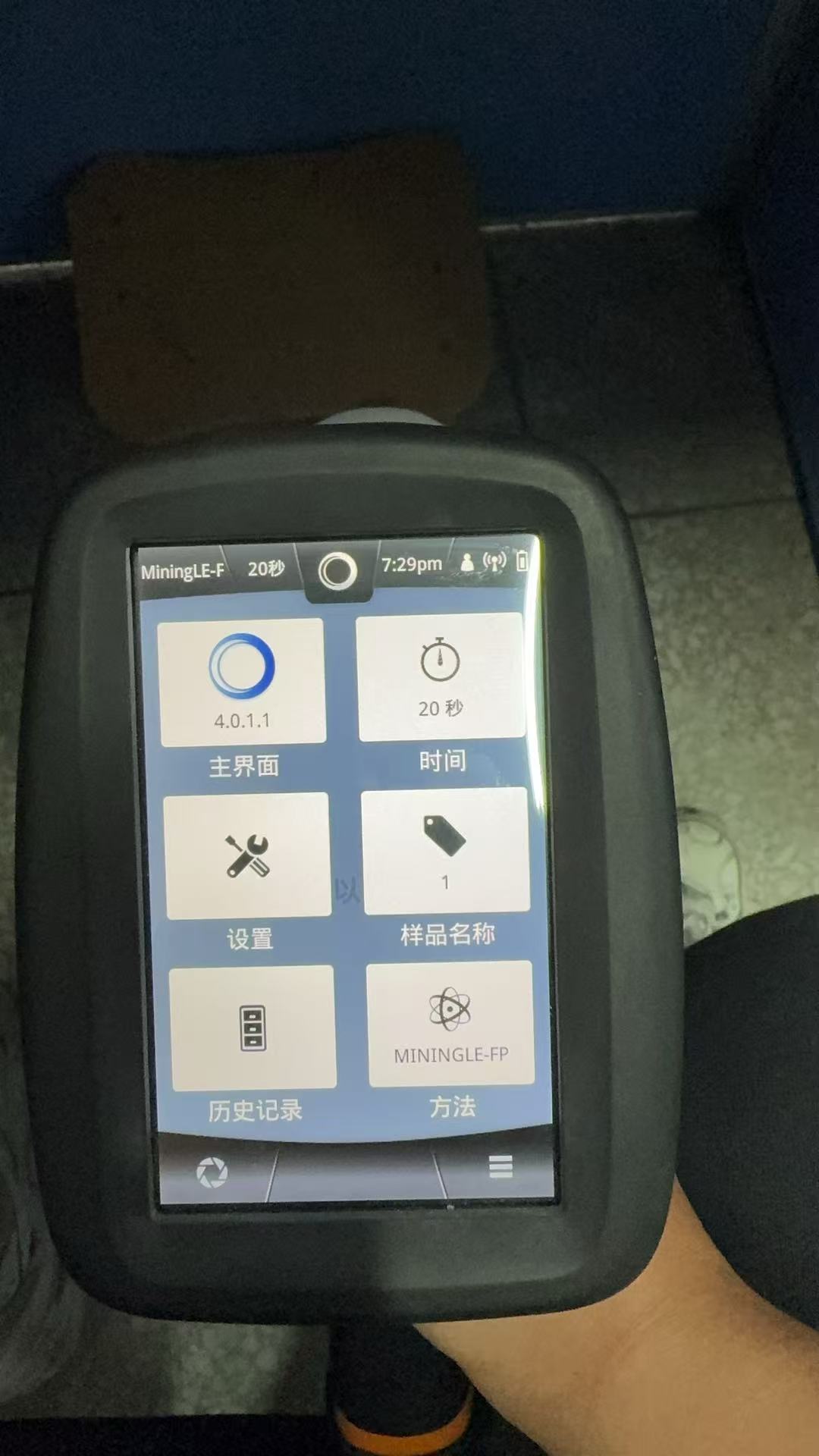

• 設備可以正常開機

• 係統界麵顯示正常

• 方法、參數、曆史記錄均可進入

• 一旦啟動測量，立刻報錯

• 屏幕提示諸如：

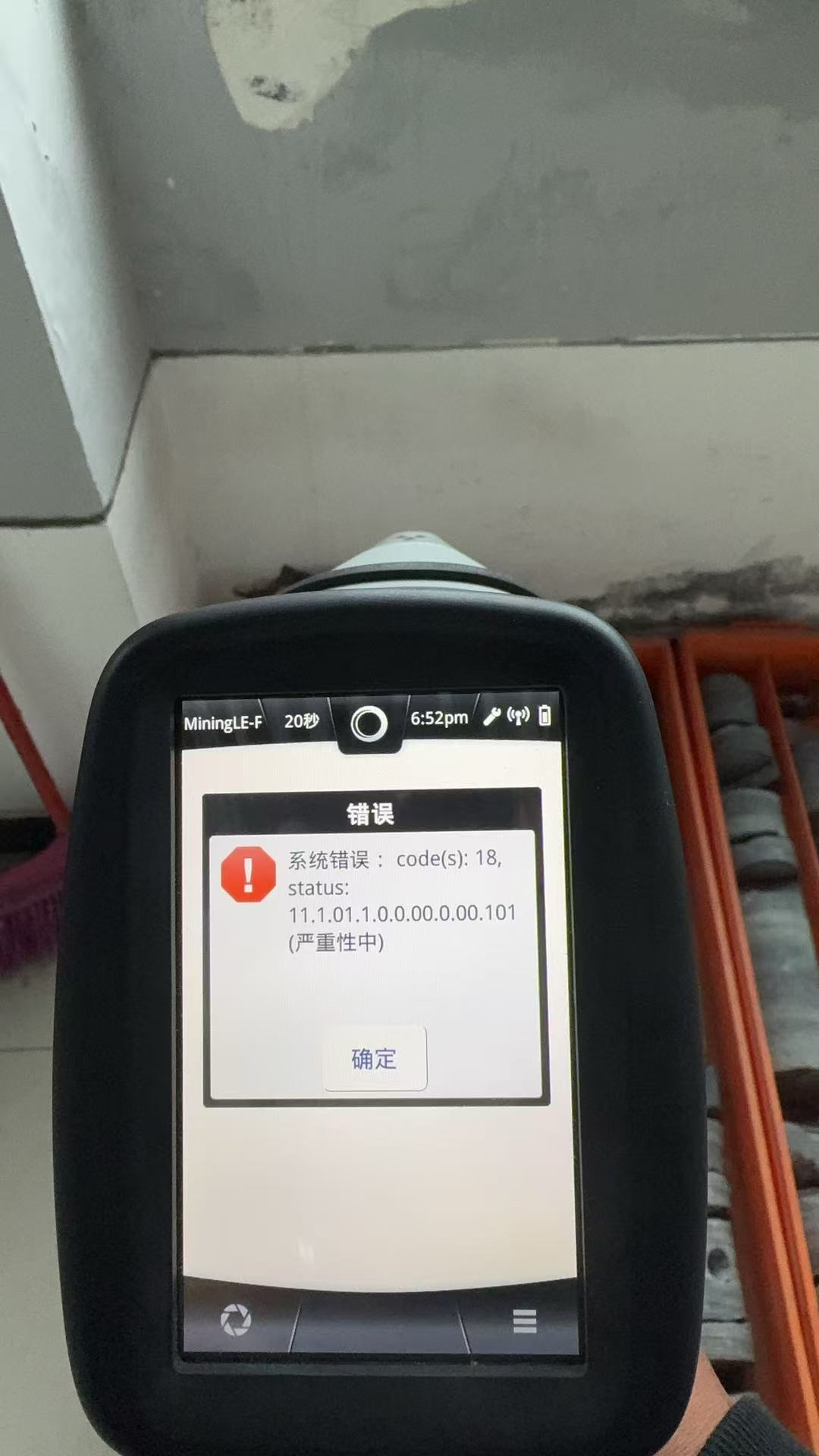

• 係統錯誤 code(s): 18（嚴重性中）

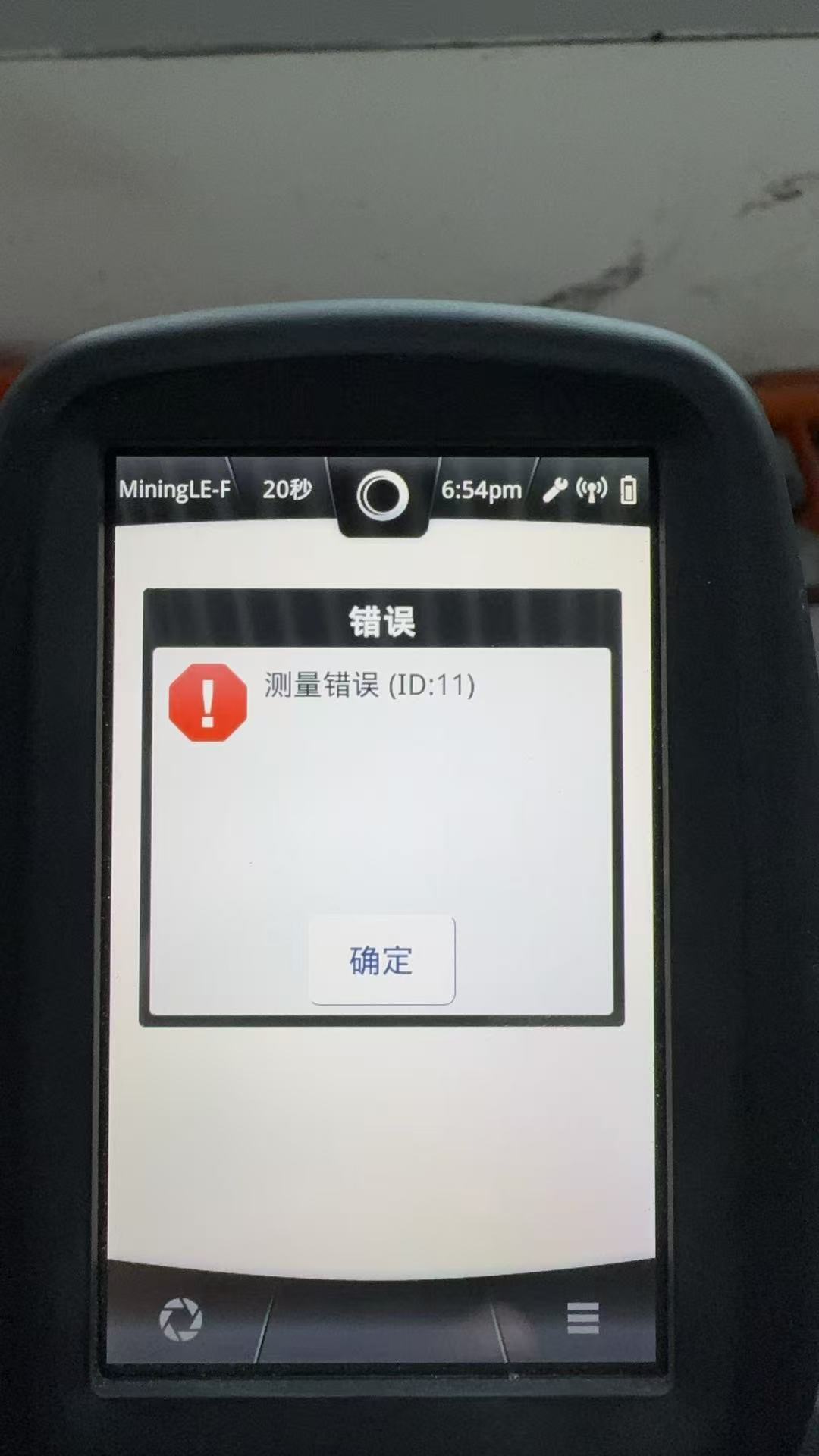

• 測量錯誤（ID:11）

當用戶將該現象反饋給官方售後或代理時，往往隻會得到一句高度概括卻缺乏解釋的話：

“光管壞了，需要更換總成。”

但對於真正從事設備維修、技術評估或二手設備流通的人來說，這樣的結論顯然過於粗糙。
本文的目的正是：從工程結構與信號鏈角度，係統性拆解“光管壞了”這句話背後的真實含義，並給出可執行的維修判斷邏輯。

二、X-MET 8000 中“光管”的真實工程定義

2.1 “光管”並不是燈泡

在 XRF 行業，“光管”是一個約定俗成但極易誤導非專業人員的說法。
在 Hitachi X-MET 8000 中，“光管”並非照明器件，而是：

X-ray Tube（X 射線管）

其工程作用隻有一個，卻決定整台儀器的“生死”：

在高壓條件下產生穩定可控的 X 射線，用於激發被測樣品的元素熒光。

一旦該係統無法正常工作，儀器將完全失去分析能力。

2.2 X 射線產生係統的完整鏈路

從係統工程角度，X-MET 8000 的 X 射線產生鏈路如下：

主控 CPU / 操作係統
        ↓
X-ray 控製板（控製邏輯）
        ↓
高壓發生模塊（HV Generator，40–50 kV）
        ↓
X-ray Tube（X 射線管）
        ↓
準直器 / 窗口

任何一個環節異常，最終在用戶界麵上表現出來的結果，幾乎完全一致：
“測量錯誤”

這也是為什麽官方常常將所有此類故障統稱為“光管壞”。

三、錯誤信息的工程級解讀

3.1 係統錯誤 code(s): 18 的含義

在 Hitachi / Olympus / Evident 係列 XRF 中，係統錯誤代碼並非隨機數字，而是位狀態組合。

• code(s): 18

• status: 11.1.01.1.0.0.00.00.101

這類狀態碼通常對應以下幾個模塊：

• X-ray 高壓使能狀態

• 管電流反饋

• HV 啟動確認信號

• 安全聯鎖狀態

當係統檢測到 “X 射線產生鏈路未能在規定時間內達到有效狀態” 時，即會觸發此類係統級錯誤。

3.2 測量錯誤（ID:11）的真實觸發條件

“測量錯誤（ID:11）”在 X-MET 係列中，屬於結果型錯誤，而非原因型錯誤。

其工程含義是：

測量過程中，係統未接收到有效的 X 射線回波信號。

需要強調的是：

•  這並不直接等同於“光管本體損壞”

•  它隻說明：在測量啟動階段，X 射線係統沒有進入正常工作狀態

四、為什麽官方幾乎一定會判定“光管損壞”

4.1 官方維修邏輯的本質

官方售後采用的是模塊化更換邏輯：

• 不進行元器件級維修

• 不區分 HV、控製、聯鎖、管體

• 隻要 X 射線鏈路異常 → 更換整套 X-ray Assembly

在這種體係下，“光管壞了”實際上等同於：

“X 射線係統異常，官方無進一步拆分維修方案。”

4.2 商業與安全雙重因素

• X 射線屬於高風險部件

• 官方需規避輻射責任

• 元器件級維修難以標準化

因此，“光管壞了”並非技術結論，而是商業與安全約束下的工程決策。

五、從維修工程角度看：真正的故障可能性分布

在實際維修案例中，導致 X-MET 8000 出現上述錯誤的真實原因，大致分布如下：

結論很明確：
“官方判光管壞”的設備中，有相當比例實際上是“假性光管故障”。

六、如何在不依賴官方工具的情況下進行工程判斷

6.1 聽音法：最原始但有效的判斷

在啟動測量瞬間：

•  若能聽到輕微高壓啟動聲（“滋——”）
  → HV 可能已啟動

•  若完全無反應
  → 高壓未起或被禁止

這是老工程師最常用的第一步判斷。

6.2 電源側判斷（萬用表即可）

重點檢查高壓模塊輸入側：

• 待機狀態下是否有穩定低壓輸入

• 測量啟動瞬間電壓是否塌陷

若一按測量電壓即掉，說明問題在高壓電源側，而非光管本體。

6.3 控製信號判斷

高壓模塊通常存在一條 HV Enable / Control 信號線：

• 待機：0V

• 測量：跳變至 3.3V / 5V

無跳變 → 控製或安全鏈路阻斷
有跳變但不起壓 → 高壓模塊或光管問題

七、什麽情況下可以“鐵證”判定光管報廢

隻有在以下條件同時滿足時，才可認為光管本體基本不可逆損壞：

1. 高壓模塊確認啟動

2. 管電流始終為 0 或異常

3. 無任何 X 射線輸出跡象

4. 排除安全聯鎖與供電問題

在此之前，直接更換光管屬於技術判斷不充分。

八、關於“是否值得修”的現實決策

在工程與商業之間，必須麵對現實：

• 官方光管總成價格 ≈ 一台二手 X-MET

• 非官方維修需要經驗與風險承擔

因此，合理的決策流程應是：

1. 判斷是否為“假性光管故障”

2. 能修 HV → 優先修

3. 管體確認報廢 → 評估整機價值

4. 不修 → 作為可翻新 / 配件機流通

九、結語：把“光管壞了”拆回工程問題，才是真正的維修

“光管壞了”不是一個技術結論，而是一個過度簡化的商業表達。

對於真正的技術人員來說，必須將其還原為：

• 控製是否發出允許

• 高壓是否真正建立

• 管體是否還能發射

• 安全鏈路是否被錯誤阻斷

隻有這樣，才能避免：

• 可修設備被錯誤報廢

• 技術價值被官方結論掩蓋

• 維修機會被輕易放棄
