CTC Analytics（PAL 係列）自動進樣器廣泛應用於氣相、液相色譜及前處理自動化流程中。其機械精度要求極高，而 Z 軸作為承擔移液、進樣動作的核心部件，其回零精度直接決定整機是否能夠進入正常工作狀態。
在實際維修過程中，一個極常見且具有典型代表性的故障場景是：
更換皮筋（鋼絲繩）、拆裝機械臂後，機器開機不斷發出哧哧聲，Z 軸上下抖動，最終報錯：
“Limit Switch not found / Motor Z Reference Fault”。
這種故障看似複雜，卻有一個高度規律的根本原因：
Z 軸參考點（零點）信號未被觸發，而觸發失敗的核心又來自：霍爾傳感器與觸發磁鐵錯位，或卷軸角度相對滑塊發生偏移。
本文將從結構原理、故障特征、原因分析到精準維修步驟進行全鏈路講解，適用於現場維修工程師、實驗室維護人員以及自動進樣器深度用戶。
目錄
CTC PAL 自動進樣器 Z 軸結構總覽
Z 軸回零參考係統的工作原理
更換皮筋後為何最容易出現回零失敗？
“Limit Switch not found / Motor Z Reference Fault” 的典型症狀
故障的唯一核心原因：霍爾傳感器與磁性齒輪未對準
真實案例複現：滑塊到頂但霍爾未觸發
全流程維修步驟（工程級）
霍爾傳感器調校精度要求
皮筋/鋼絲繩安裝的影響與注意事項
傳感器失靈與電路故障排查
如何徹底避免再發生同類故障
總結：Z 軸回零失敗背後的機械邏輯
1. CTC PAL 自動進樣器 Z 軸結構總覽

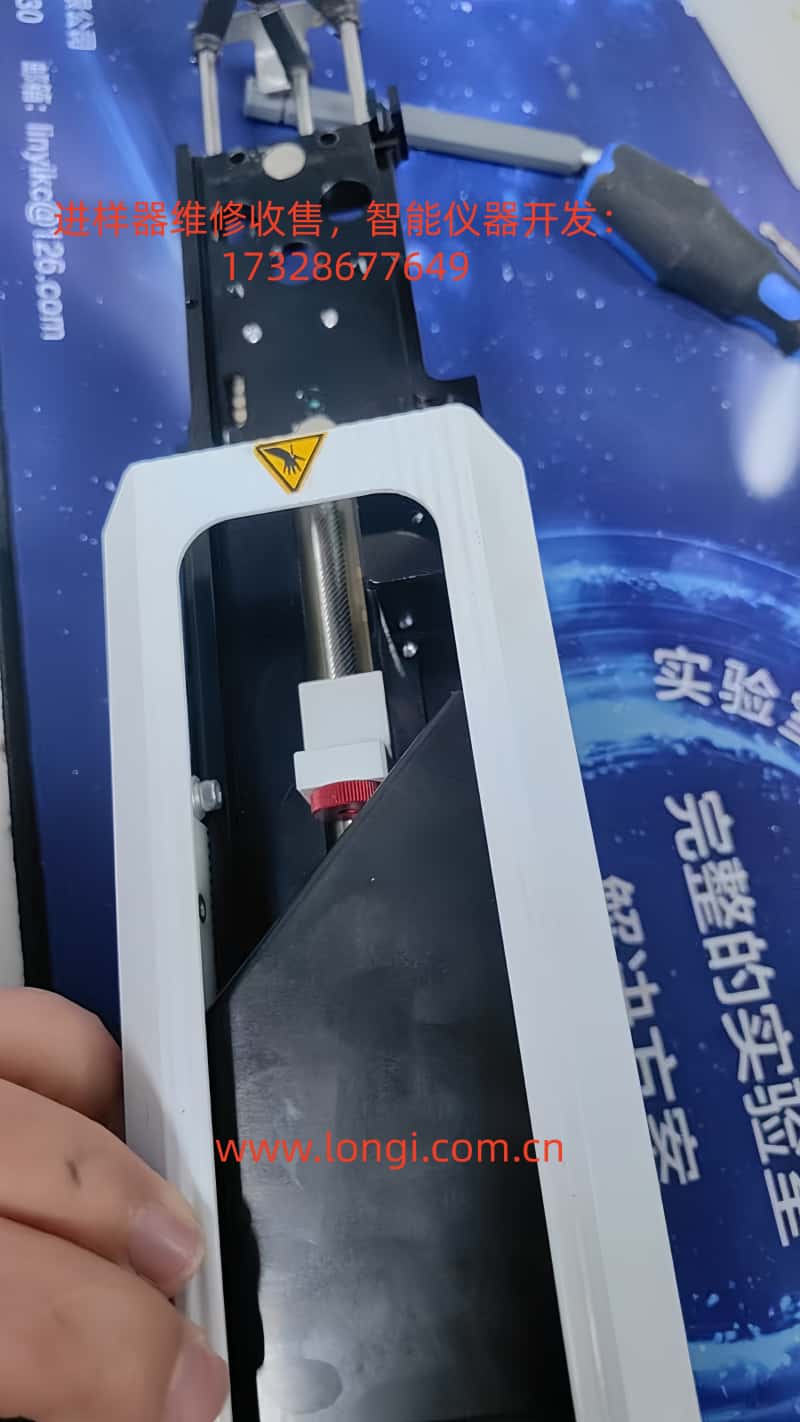

CTC PAL 的 Z 軸屬於典型的高精度機械傳動結構，包含以下部分：
其中最關鍵的是：
Z 軸的“零點判定”不是通過滑塊頂部觸發一個傳統的微動開關，而是通過鋼絲繩卷軸與小齒輪的旋轉角度來判斷的。
很多用戶誤以為頂部有一個“物理限位”，但真實情況是：
回零信號來自齒輪 → 霍爾傳感器的磁感應觸發。
這一點非常關鍵，因為這意味著：
都會導致回零無法觸發。
2. Z 軸回零參考係統的工作原理（重點）
理解故障，必須理解原理。
Z 軸回零係統包含三個核心：
（1）小齒輪中藏有磁鐵 / 磁性結構
（2）霍爾傳感器（Hall Sensor）檢測磁鐵位置
（3）控製器將這一次翻轉識別為“Z 軸零點參考信號”
換句話說：
Z 軸回零 = 滑塊到上止點 + 齒輪旋轉到磁鐵對準霍爾的位置
任何一個條件不滿足都會導致回零失敗。
3. 為什麽更換皮筋後最容易出現回零失敗？（高發原因）
更換皮筋屬於常規維護，但此過程會改變兩個關鍵參數：
（1）鋼絲繩卷軸的角度被改變
例如：
先拆掉皮筋
滑塊被手動移動
卷軸被帶動轉動
再裝皮筋時卷軸角度已偏移
於是：
滑塊雖然到達了物理的“上止點”，
但齒輪卻沒有轉到磁鐵對準霍爾的位置。
這將導致：
（2）霍爾板位置被輕微擠歪
隻要偏 1mm，傳感器就無法檢測磁鐵。
（3）滑塊初始安裝位置改變
滑塊位置 ≠ 齒輪角度
所以回零失效。
4. 故障的典型症狀
如果出現以下現象，可以完全確認是 Z 軸回零參考信號未觸發：
症狀 1：開機後 Z 軸上抬到頂開始抖動
步進電機不斷嚐試抬升，但：
行程已到頂
絲杆已撐滿
仍然未檢測到霍爾觸發
電機就會發出典型的 哧哧哧 聲音。
症狀 2：Z 軸上下輕微反複抽動
控製器執行的是：
找不到限位 → 微步上調 → 微步下調 → 重複。

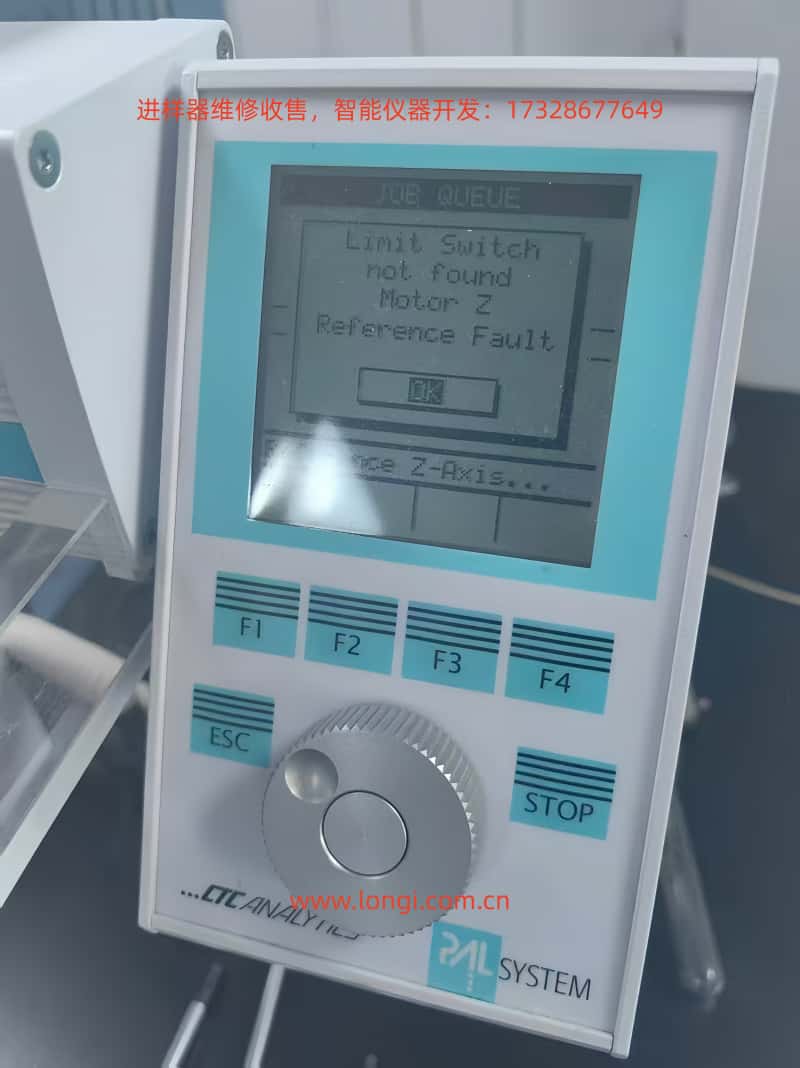

症狀 3：最終報錯
屏幕顯示：
Limit Switch not found
Motor Z Reference Fault
這兩個錯誤是“孿生錯誤”，意味著：
控製板執行了回零程序，但從頭到尾沒有收到霍爾傳感器的翻轉信號。
5. 核心原因：霍爾傳感器與齒輪磁鐵未對準（實際最常見原因）

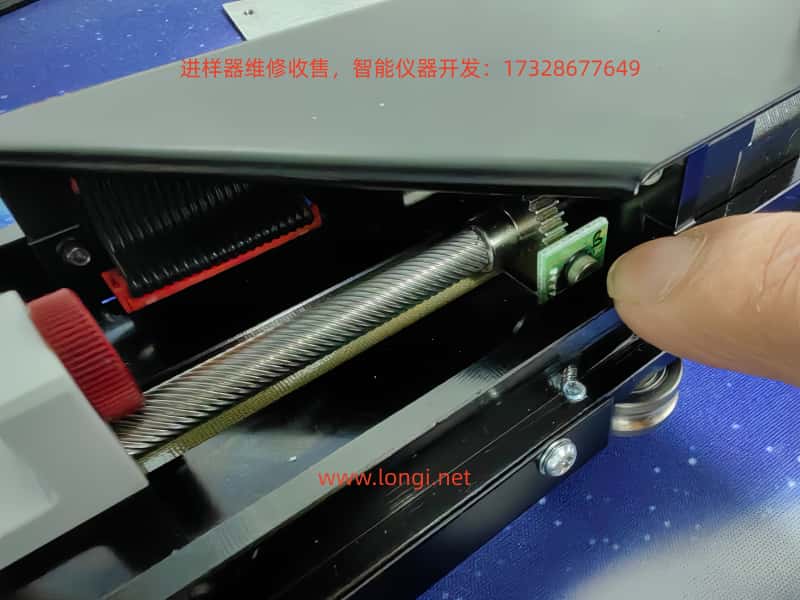

你的照片和視頻已經清楚顯示：
霍爾傳感器（綠板）在齒輪旁
但齒輪旋轉到滑塊最高點時
磁鐵位置完全未進入霍爾的感應區域
因此：
這就是你視頻中抖動的全部原因。

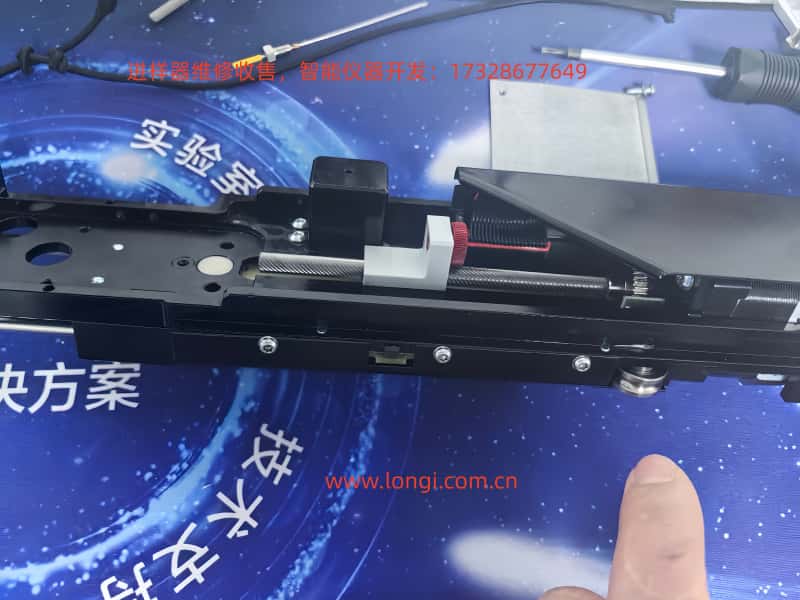

6. 真實案例複現：滑塊已到頂但齒輪角度並未到零位角
你的實際機器表現為：
滑塊升到物理極限
但齒輪磁鐵角度偏差約 20°–30°
霍爾傳感器完全未檢測到翻轉脈衝
這屬於“機械相位誤差”，而不是電路故障。
7. 全流程維修步驟（工程師級別，最關鍵章節）
以下步驟是現場工程師調校 Z 軸回零的標準流程。
步驟 1：斷電，手動旋轉絲杆，讓滑塊升到最高點
注意：
不要讓滑塊暴力頂死
保持 0.5mm 小間隙即可
步驟 2：觀察齒輪與霍爾的位置關係
如果出現以下情況，就確認問題：
磁鐵位置未對準霍爾
齒輪在霍爾下方或上方偏移
齒輪未進入霍爾檢測範圍
步驟 3：鬆開齒輪緊固螺絲，微調齒輪角度
齒輪通常有一個緊定螺絲（內六角）：
鬆開
旋轉齒輪
調整到磁鐵正對霍爾中心
鎖緊
調節角度精度要求：
0.5–1mm 的徑向偏差都會導致失敗
角度偏差不能超過 3°–5°
步驟 4：必要時調整霍爾傳感器小板位置
霍爾板通常也帶微調槽：
稍微上移或下移
使齒輪磁鐵進入感應區
步驟 5：上電測試 Reference Z
若：
抖動消失
Z 軸平穩回零
故障不再出現
說明調校成功。
8. 霍爾傳感器調校精度要求
要讓回零成功，必須滿足三個條件：
（1）距離：1 mm 內
霍爾最佳感應距離通常是 0.5–1.5 mm。
（2）角度：磁鐵必須正對霍爾感應麵
偏差過大則信號無法觸發。
（3）速度：步進電機必須以均勻速度經過感應區
抖動會導致檢測不穩定。
9. 皮筋/鋼絲繩安裝對回零的影響
安裝皮筋時常出現兩個問題：
問題 1：卷軸被旋轉過
導致齒輪角度與滑塊位置不同步。
問題 2：滑塊被安裝在不同初始高度
等效於改變“零點坐標”。
問題 3：張力錯誤造成卷軸微位移
張力過大 → 差速滑移
張力過小 → 傳動不穩定
這些都會導致回零失敗。

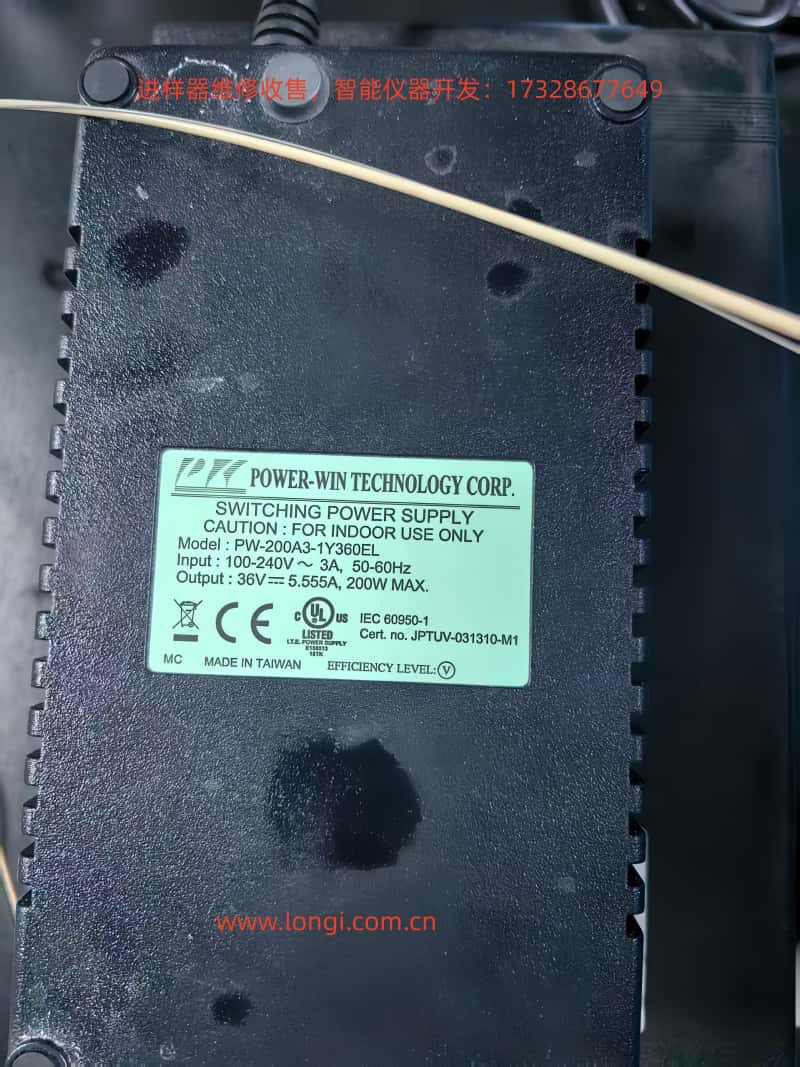

10. 傳感器失靈與電路故障排查（用於排除極端情況）
極少情況下，霍爾或線路本身損壞，也會導致回零失敗：
（1）霍爾傳感器損壞
特點：
可用萬用表測量輸出腳判斷。
（2）傳感器未供電（3.3V / 5V）
檢查排線與焊點。
（3）控製板輸入口損壞
極罕見，但可能。
11. 如何避免再次發生類似故障？（經驗總結）
以下方法可大幅降低回零故障發生率：
避免在未標記角度的情況下拆卷軸或齒輪
拆之前用記號筆標記齒輪位置。
裝皮筋前確認滑塊在標準零位
減少相位漂移。
避免用力拉扯霍爾板或其排線
輕微偏移就會失效。
調試成功後拍照記錄齒輪與霍爾之間的基準位置
方便以後比對。
12. 總結：Z 軸回零失敗的機械邏輯
Z 軸回零失敗不是電機問題，不是皮筋問題，而是：
滑塊的最高物理位置 ≠ 齒輪磁鐵的“零點角度位置”
從而導致霍爾傳感器始終無法檢測到參考信號。
廣義地說，它屬於 機械相位同步失敗（Mechanical Phase Misalignment）。
修複的核心就是：
讓滑塊到頂
讓磁鐵對準霍爾
讓回零脈衝被檢測到
一旦恢複同步，故障立即消失。
