ACS580變頻器在液壓機扭矩控製中的電機過載故障診斷與參數優化
一、引言
在現代工業自動化領域，變頻器是電機控製核心設備，廣泛應用於液壓機係統。ABB ACS580係列變頻器高效、可靠、靈活，支持扭矩控製模式，能精確調節電機輸出扭矩實現液壓係統穩定壓力輸出，避免傳統固定速度運行的能量浪費和機械衝擊。然而，實際應用中電機過載故障（如7122代碼）常見，即便實際扭矩未超80%，持續運行10多分鍾也可能觸發故障致生產中斷。本文基於ACS580固件手冊和實際案例，探討扭矩控製原理、7122故障成因、診斷方法及參數優化策略。液壓機扭矩控製模式強調恒定負載輸出，低速高扭矩運行放大電機熱積累風險，合理配置參數組35（電機熱保護）和組97（電機控製）可緩解故障、提升係統穩定性。
二、ACS580變頻器概述
（一）基本信息
ACS580是ABB通用型傳動係列高性能產品，專為工業應用設計，支持功率範圍0.75 kW - 500 kW，適用於380 - 480 V交流電源。采用模塊化結構，內置控製盤（ACS - AP - S或ACS - AP - I）便於參數設置和故障診斷。
（二）核心特點
控製模式多樣性：支持標量控製和矢量控製。標量控製適用於簡單頻率調節，矢量控製提供精確扭矩和速度控製。在液壓機中，扭矩控製常結合標量模式實現壓力穩定。
保護機製：內置電機熱模型（I²t算法），通過參數監控電流、頻率和時間積累熱量防止過載。還支持外部溫度傳感器（如Pt100或KTY84）輸入提升保護準確性。
通信與集成：內置Modbus RTU現場總線，支持擴展至PROFIBUS、EtherNet/IP等協議，便於與PLC或上位機集成。
能源效率：能源優化器功能可降低輕載時磁通損耗，節省1 - 20%電能，在液壓機間歇運行中顯著減少空載損耗。
（三）在液壓機中的應用
ACS580通過扭矩控製模式調節泵電機輸出實現壓力閉環，相比傳統比例閥控製減少機械部件、降低維護成本。在重型機械領域表現優異，可處理低速高負載場景。
三、扭矩控製模式原理
（一）矢量控製
通過解耦電機磁通和扭矩分量實現獨立調節。扭矩給定值經PI控製器計算，輸出PWM信號控製逆變器。公式為：T = (3/2) * p * (L_m / L_r) * i_q * ψ_d，其中T為扭矩，p為極對數，i_q為轉矩電流，ψ_d為磁鏈。該模式精度高，適用於動態負載，但需ID運行識別電機參數。
（二）標量控製
簡單U/F控製，電壓與頻率比例保持恒定，扭矩間接通過電流調節，低速時易受滑差影響。U/F比率設置關鍵，線性比率（U ∝ f）適合恒扭矩應用如液壓機，平方比率（U ∝ f²）用於風機等變扭矩負載。手冊中參數97.20 U/F比率默認線性，但用戶設置不當（如設為平方）會導致低速電壓不足，電流升高加速熱積累。
（三）液壓機中的應用原理
在液壓機中，扭矩控製用於壓力反饋閉環，傳感器監測缸壓力，PID調節扭矩給定值。低速高扭矩運行常見，自冷電機散熱差易過熱。控製鏈為：給定源（AI1/AI2）經選擇、函數後，斜坡輸出至限值模塊。低速時磁通不足（U/F不匹配）引起電流峰值，觸發熱保護，需確保標量模式下IR補償提升低頻扭矩。

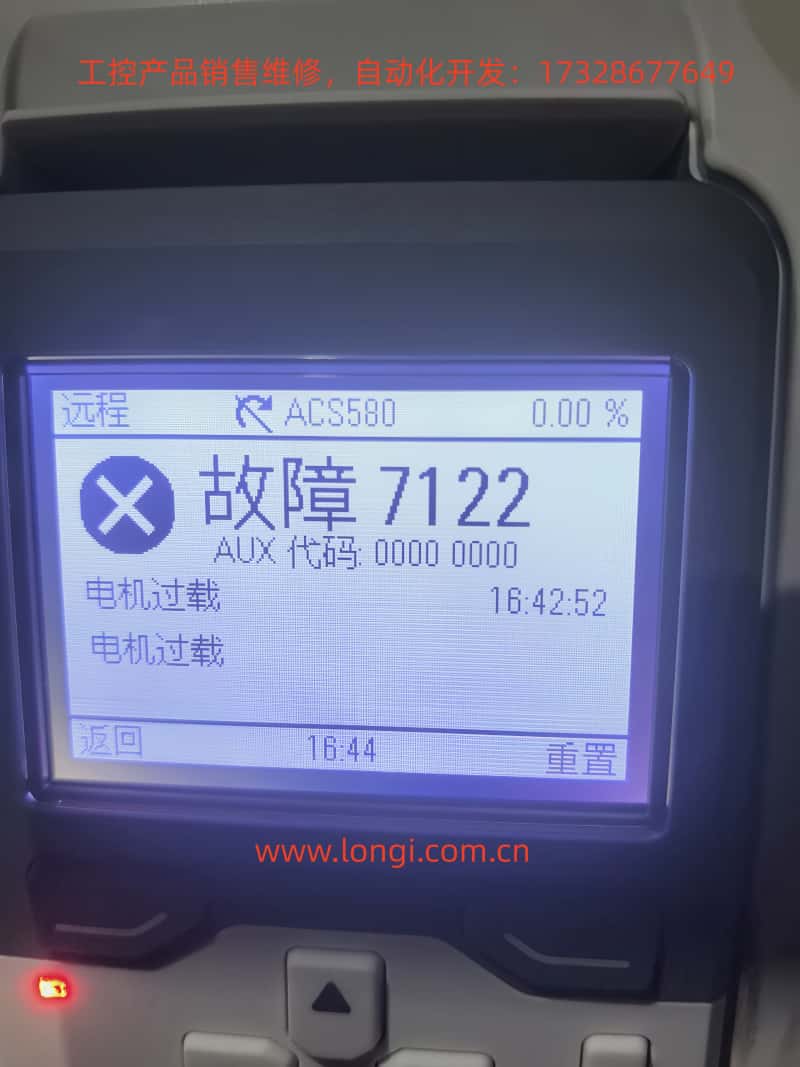

四、7122故障分析
（一）故障定義

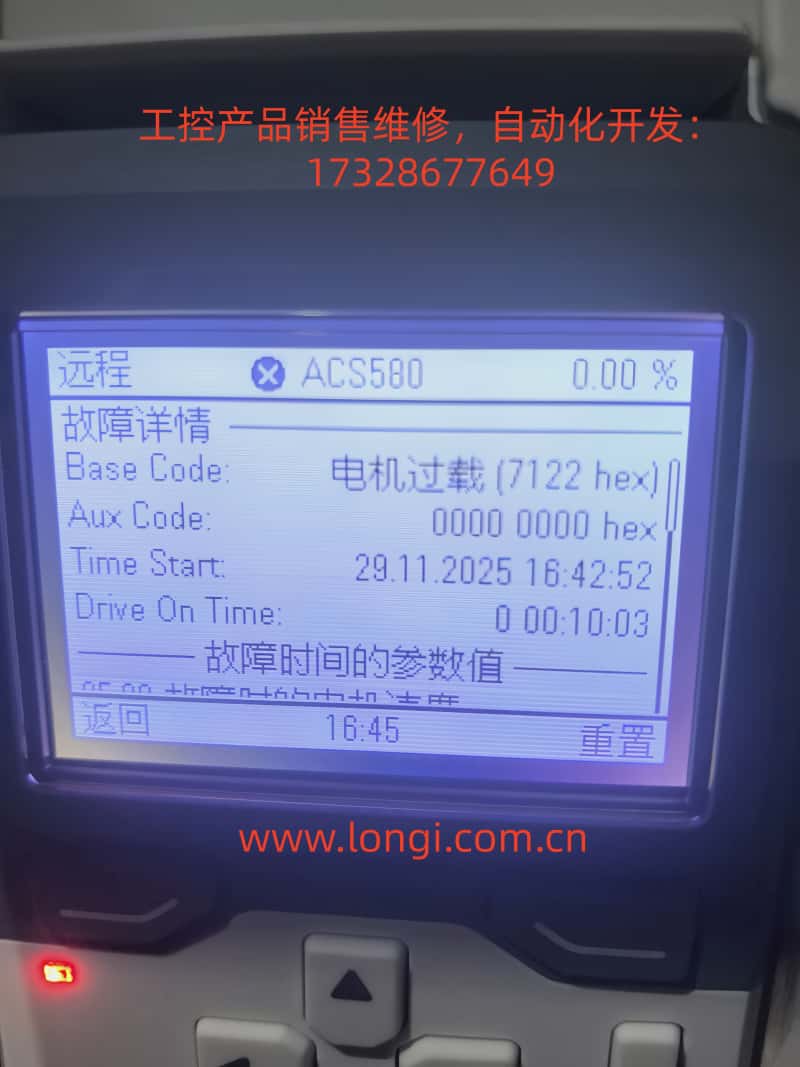

7122故障為電機過載，源自傳動熱模型計算溫度超過閾值，即使扭矩<80%，積累熱量也可觸發。手冊中描述基於I²t算法，監控電流平方與時間積分，當35.05電機過載級別達100%時跳閘。
（二）故障成因
熱模型機製：模型使用參數35.51零速負載（默認70%）、35.52拐點頻率（50 Hz）、35.53拐點負載（100%）定義負載曲線。低速時允許負載線性降至零速值，公式為：允許負載 = 零速負載 + (拐點負載 - 零速負載) * (f / f拐點)，f為當前頻率。用戶低速運行時持續扭矩接近允許值，積累熱量觸發故障。
應用不匹配：液壓機低速高扭矩，冷卻不足。U/F設為平方導致低頻電壓低，維持扭矩需更高電流，熱損增加。
參數保守：用戶設置35.51、35.52等參數較寬鬆，但35.54環境溫度高估加速積累，無傳感器估算誤差大。
外部因素：環境高溫、電機通風堵塞、電纜問題放大風險。7122故障常因電機數據錯誤或負載突變引起。
五、案例研究
（一）參數分析
基於用戶提供的參數照片，電機數據：99.04 = 標量、99.06 = 69.6 A、99.07 = 380 V、99.10 = 1450 rpm，功率37 kW；控製模式：19.12/19.16 = 轉矩，26.11 = AI1；熱保護：35.51 = 130%、35.52 = 80%、35.54 = 90°C、35.57 = Class 30；U/F：97.20 = 平方。運行數據：扭矩80%、速度300 rpm、電流56.3 A，故障後10分鍾熱模型達100%。
（二）問題診斷
平方U/F低速電流高，環境溫度設置過高加速I²t。在10 Hz時，允許負載 = 80% + (130% - 80%) * (10/50) = 90%，實際80%超限積累。7122故障常因低速過載，解決需調整負載曲線和U/F。
六、參數優化指南
（一）檢查電機數據
檢查組99電機數據，確保匹配銘牌，避免額定電流低估。設置99.04 = 矢量（需ID運行）提升精度。
（二）調整U/F比率
設97.20 = 線性，確保低速磁通充足。公式U = U_n * (f / f_n) + IR補償（97.13 = 10 - 20%）。
（三）優化熱保護
35.51拐點負載：130%→150%（若強製冷卻）。
35.52零速負載：80%→90%。
35.53拐點頻率：50 Hz→30 Hz，擴大高負載區。
35.55熱時間常數：256 s→500 s。
35.56過載動作：故障→警告（監控不跳閘）。
35.57過載等級：Class 30（最高）。
啟用傳感器：35.11 = KTY84，連接AI。
（四）監控與測試
運行查看35.05，若>88%警告，優化曲線。使用Drive composer記錄數據。
（五）其他優化
30.19/30.20轉矩限值匹配應用，45.11能源優化器 = 允許節省能耗。調整後重啟測試，觀察10分鍾無故障。
七、最佳實踐與預防
（一）溫度監測
優先外部傳感器，避免估算誤差。
（二）負載匹配
選型時確保VFD功率≥1.5倍電機，考慮低速降額。
（三）維護
定期清潔通風，檢查電纜。使用自動複位（31.12）處理間歇故障。
（四）軟件工具
使用Drive composer診斷熱曲線，模擬優化。
（五）綠色應用
VFD減能耗20%，結合PFC多泵控製優化液壓係統。
八、結論
ACS580在液壓機扭矩控製中的7122故障主要源於熱積累和參數不匹配。通過優化組35和97可有效解決，確保穩定運行。該策略提升生產效率、降低能耗，推動綠色製造。實際應用需結合現場測試，必要時谘詢ABB支持。
