西門子 ET200S + IM151-8 PN/DP 係統中 “Error in lower-level component” 的機理分析與工程化診斷方法
一、引言

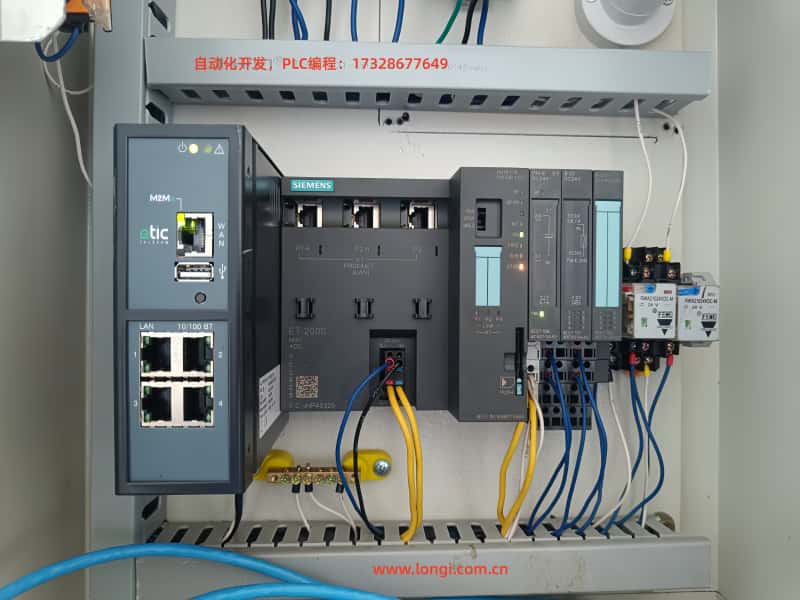

在離散製造與過程自動化係統中,西門子 ET200S 作為一代經典的分布式 I/O 係列,長期被廣泛應用於機床、包裝機械、物流輸送、OEM 自動化設備等場景。而 IM151-8 PN/DP CPU 則是 ET200S 上最重要的“嵌入式 CPU”,兼具 PLC 與分布式 I/O 雙重角色。

然而在實際項目工程和售後服務過程中,工程師經常會遇到一個典型但隱晦的錯誤信息:
Module exists. OK. Error in lower-level component

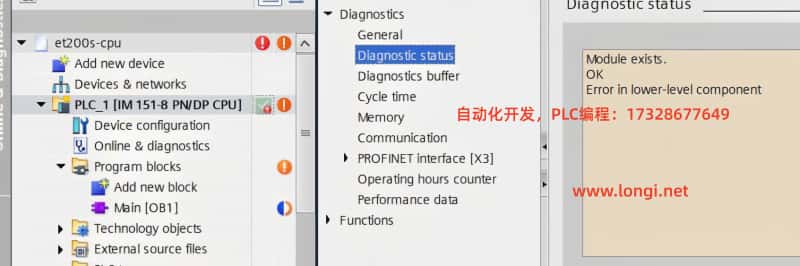

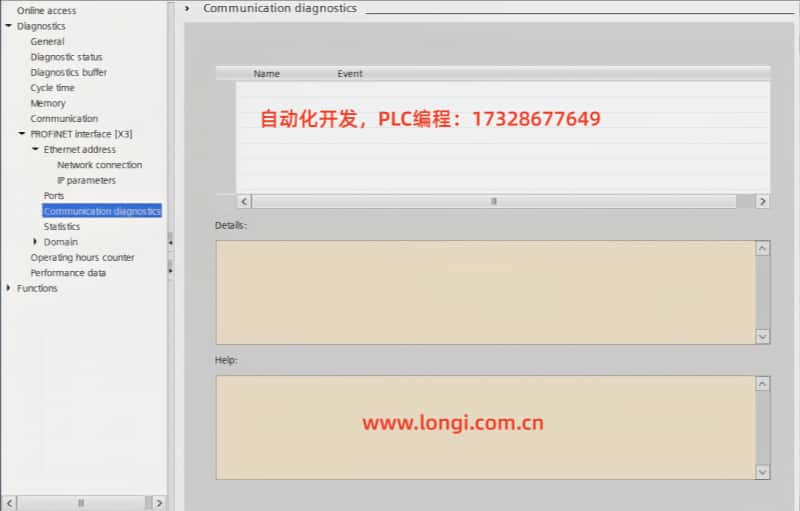

該錯誤常常出現在 TIA Portal 的 Online & Diagnostics → Diagnostic Status 頁麵中。盡管從字麵看來似乎“問題來自下級模塊”,但其真正含義遠比“模塊壞了”更加複雜,涵蓋:
本研究文章將以一個真實案例為基礎,深入分析該錯誤的根本原因,探討模塊識別機製、BU 兼容性、診斷層級等工程細節。文章將從硬件結構、軟件機製兩方麵入手,並給出可直接應用於工程現場的故障排查方法。

二、ET200S 的結構體係與 Backplane Bus 原理
2.1 ET200S 係統結構概述

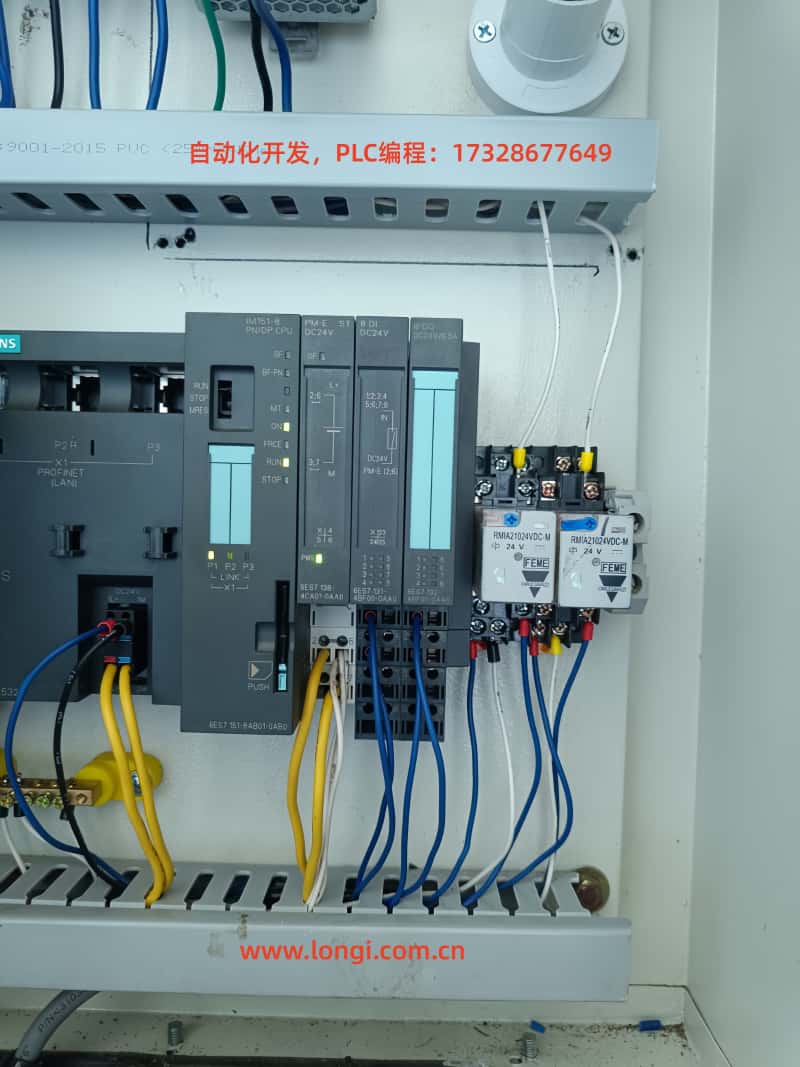

ET200S 是一種模塊化、緊湊型的分布式 I/O 係統。典型結構包含:
Base Unit(BU:底座模塊)
Electronic Module(EM:電子模塊)
Interface Module(IM:接口模塊)或 CPU
例如 IM151-8 PN/DP
是整條 ET200S 站的通訊與邏輯控製核心
Power Module(PM-E)
為整個模塊組供電
提供電子電路電源與負載電源分配端子
這種結構的關鍵點:
BU 與 EM 的關係緊密綁定
不同類型的電子模塊隻能插在兼容的 BU 上,否則:
本文真實案例最終原因就是BU 類型錯誤導致 CPU 檢測不到 EM 模塊。

三、IM151-8 PN/DP CPU 的診斷體係
IM151-8 屬於集成 CPU 的 ET200S 係列接口模塊,其診斷結構如下:
3.1 診斷層級(Diagnosis Levels)
CPU 的自診斷信息按照層級劃分:
| 層級 | 說明 |
|---|
| Level 0 | CPU 自身硬件(內存/固件/寄存器) |
| Level 1 | 本地 ET200S 站(PM、DI、DO 等模塊) |
| Level 2 | PROFINET 子站 |
| Level 3 | PROFIBUS DP 子站 |
錯誤信息 “Error in lower-level component” 屬於 Level 1 錯誤。
這一點非常關鍵:
它表示不是 CPU 自己的問題,而是 CPU 下麵的某個硬件模塊有異常。

四、“Error in lower-level component” 的係統機理分析

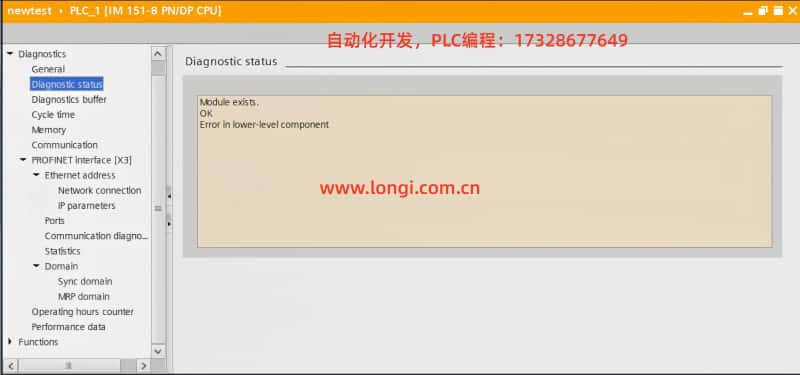

該錯誤在 TIA 中顯示如下:
Module exists.
OK
Error in lower-level component
許多初學者會誤解為:
“某個模塊壞了。”
但真正含義更準確是:
CPU 檢測到了下級模塊結構,但發現該結構與預期不一致。
從係統機理來看,該錯誤通常由以下四類狀況觸發:
4.1 Backplane Bus 中斷
每個 Base Unit 的背板都有幾排鍍金針腳,用於與電子模塊和上一模塊相連。一旦出現:
BU 未完全插緊
BU 損壞
BU 使用錯誤型號
背板連接器變形/氧化
則:
此時 CPU 的診斷邏輯將認為:
“存在結構,但檢測不到模塊信息。”
於是觸發“Error in lower-level component”。

4.2 模塊與 Base Unit 類型不兼容
這是本案例的根本原因,詳見第六章。
ET200S 的不同模塊要求使用不同類型的 BU,比如:
| 模塊類型 | 必須使用 BU 類型 |
|---|
| 標準 DI/DO(非安全) | BU…-P 或 BU…-D |
| Fail-safe F-DI / F-DO | BU…-F |
| PM-E 電源模塊 | BU…-P(帶電源功能) |
| 各類特殊模塊 | 特殊 BU 型號 |
在本案例中:
底層引腳布局不同,Backplane Bus 無法識別 EM 模塊。
4.3 模塊物理損壞但仍能上電
某些損壞不一定導致 SF 紅燈,而是表現為:
模塊電源正常
但內部背板收發電路損壞
TIA 無法識別模塊
雖然可能會伴隨其他診斷錯誤,但有時僅提示 lower-level component。
4.4 硬件配置與實際模塊不一致(但本案例已排除)
例如:
模塊順序錯誤
模塊型號不同
模塊數量不一致
但在本文案例中,用戶確認型號完全匹配,因此排除。

五、TIA Portal Compare Editor 在線硬件比對機製
作為工程師使用 TIA Portal 進行診斷的重要工具之一,Compare Editor(在線硬件比較器)可以直接比較:
Offline(項目中定義的硬件結構)
Online(CPU 實際檢測到的硬件結構)

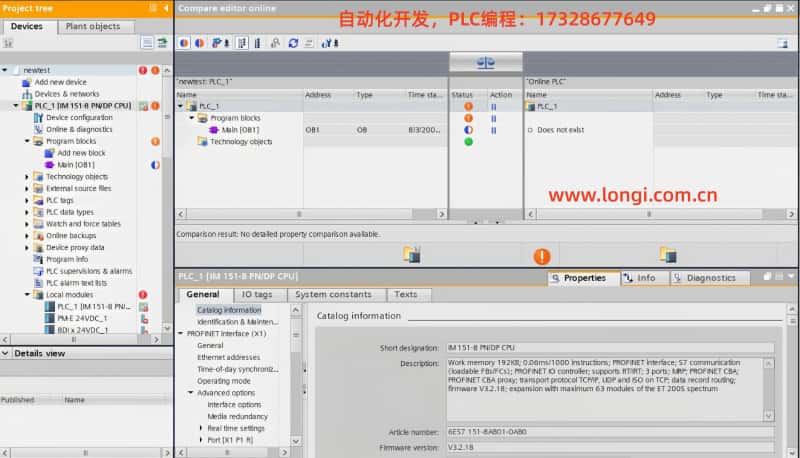

5.1 在本案例中 Compare Editor 提示的關鍵信息
截圖顯示:
PLC_1
Does not exist
意味著:
CPU 檢測到某個 Base Unit 存在
但無法檢測到其上方的電子模塊
因此整個模塊組被識別為“空”
而項目裏定義了 PM-E / DI / DO
→ 兩者不一致
→ 觸發診斷錯誤
Compare Editor 在此時沒有顯示“型號不匹配”,而是顯示“Does not exist”,這是典型的:
背板未連通或 BU incompatible 問題
六、案例根因:F-Type BU 導致 Backplane 總線不兼容
客戶提供的 Base Unit 型號:
6ES7 193-4CE00-0AA0
該型號對應:
BU20-F:Fail-safe(安全模塊專用底座)
與標準模塊的 BU 結構相比:
Fail-safe 模塊(F-DI / F-DO)需要額外的安全通道與邏輯支撐,因此 BU-F 的總線連接方式完全不同。
標準模塊(BF00/BH00 係列)插在 BU-F 上會出現:
模塊可上電(前端電源端子獨立)
但 CPU 無法通過背板識別模塊
Online Compare 顯示“Does not exist”
CPU Diagnostic 顯示“Error in lower-level component”
即本案例完整符合預期。
七、SDB7 內存錯誤機製的工程分析
雖然與本文主錯無關,但因案例包含 SDB7 錯誤,順便附上分析。
SDB7 錯誤:
There is not enough memory available for download to the device. (SDB7)
其底層邏輯:
IM151-8 CPU 的程序內存固定(Load Memory)
Memory Card 僅用於存儲備份,不增加程序容量
硬件配置、係統數據塊、Tag、DB 增長後會超過 CPU 內存
或 CPU 內已有舊項目殘留
在工程實踐中常需執行:
MRES(內存複位)
清除所有塊
刪除未使用的技術對象、係統塊
避免不必要的係統生成塊(特別是 HMI tag DB)。
八、現場可實施的故障排查流程(工程師版)
以下流程適用於所有 ET200S + IM151-8 係統:
Step 1:檢查 Base Unit 型號
確認:
BU 是否為 BU-P 或 BU-D
避免 BU-F 誤用在標準模塊上
機械鍵位是否一致
Step 2:檢查模塊插入深度
用力向下按壓 EM 與 BU 的接合處,聽到“卡嗒”聲。
Step 3:執行 Online Compare Hardware
項目 → Online → Compare hardware
若顯示“Does not exist”:
→ Backplane 或 BU 型號問題
若顯示“不匹配”:
→ 模塊型號或順序問題
Step 4:清除 CPU 內部配置(如需)
如果係統顯示無法下載 HW:
Step 5:檢查 PROFINET/PROFIBUS 接口(如適用)
排除外部子站離線導致的錯誤。
Step 6:逐模塊插拔測試
若問題仍存在:
拔除所有模塊,隻留 PM-E
逐個增加 EM
觀察 CPU 是否能識別模塊
此方法可迅速定位有問題的 Base Unit 或 EM 模塊。
九、工程經驗總結與建議
在工業現場實踐中,類似診斷錯誤並不少見。本案例揭示了兩個對工程師極為重要的經驗:
經驗 1:ET200S 的 Base Unit 並非“通用件”
BU 類型與電子模塊類型之間存在嚴格匹配規則,必須嚴格按照西門子硬件配置表使用。
經驗 2:PWR 燈亮 ≠ 模塊已正確識別
背板通信故障隻有 CPU 在線比對才能發現。
經驗 3:Compare Editor 是硬件診斷最關鍵的工具之一
工程師必須熟悉:
Does not exist
Wrong module
Mismatch
Missing module
這些在線比對結果。
經驗 4:IM151-8 CPU 的診斷邏輯獨特
特別是在本地 I/O 與外部 I/O 並存的係統中,必須準確判斷錯誤來自哪個層級。
十、結論
本案例清楚地展示了西門子 ET200S 係統中極具代表性的一個故障現象:
模塊能夠上電,但 CPU 無法識別,最終導致“Error in lower-level component”。
造成這一問題的根本原因並非:
而是一個極容易被忽視但至關重要的細節:
Base Unit 型號不正確(BU20-F 被誤用於標準 DI/DO 模塊)
本研究深入分析了背板總線的結構差異、BU 兼容性原理以及 TIA 的診斷機製,並給出了工程化、可執行的排查流程,可為現場工程師提供參考。
