默克韋爾變頻器MK300說明書使用指南

引言

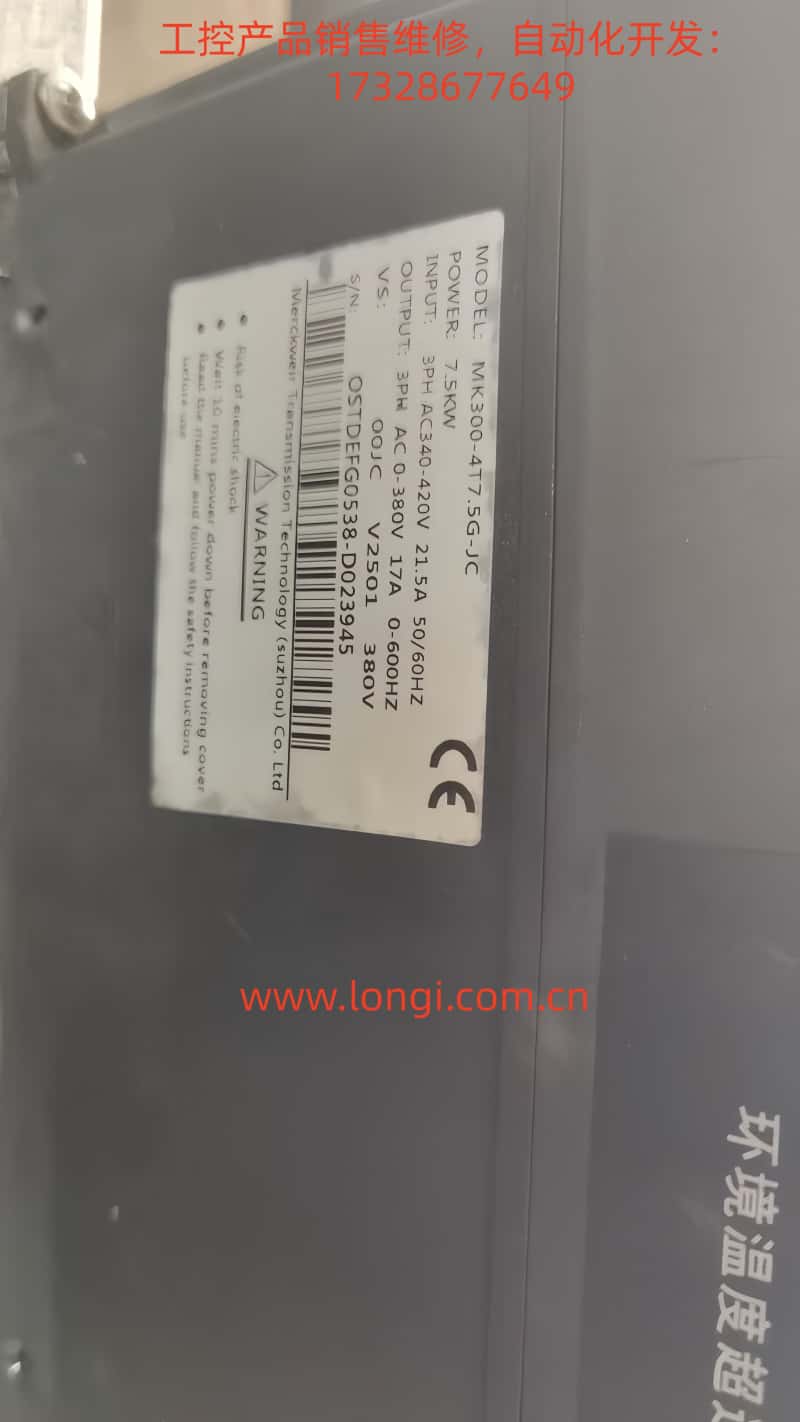

默克韋爾MK300係列變頻器，作為一款高性能的矢量變頻器，廣泛應用於各類工業自動化場景。其憑借豐富的功能、穩定的性能以及靈活的控製方式，贏得了市場的廣泛認可。本文將基於MK300變頻器的官方說明書，詳細介紹其操作麵板功能、密碼設置與消除、參數訪問限製、恢複出廠設置、外部端子控製、電位器給定頻率調速以及常見故障代碼的解決方法，助力用戶更好地理解和使用該變頻器。

一、操作麵板功能介紹

1.1 操作麵板概述

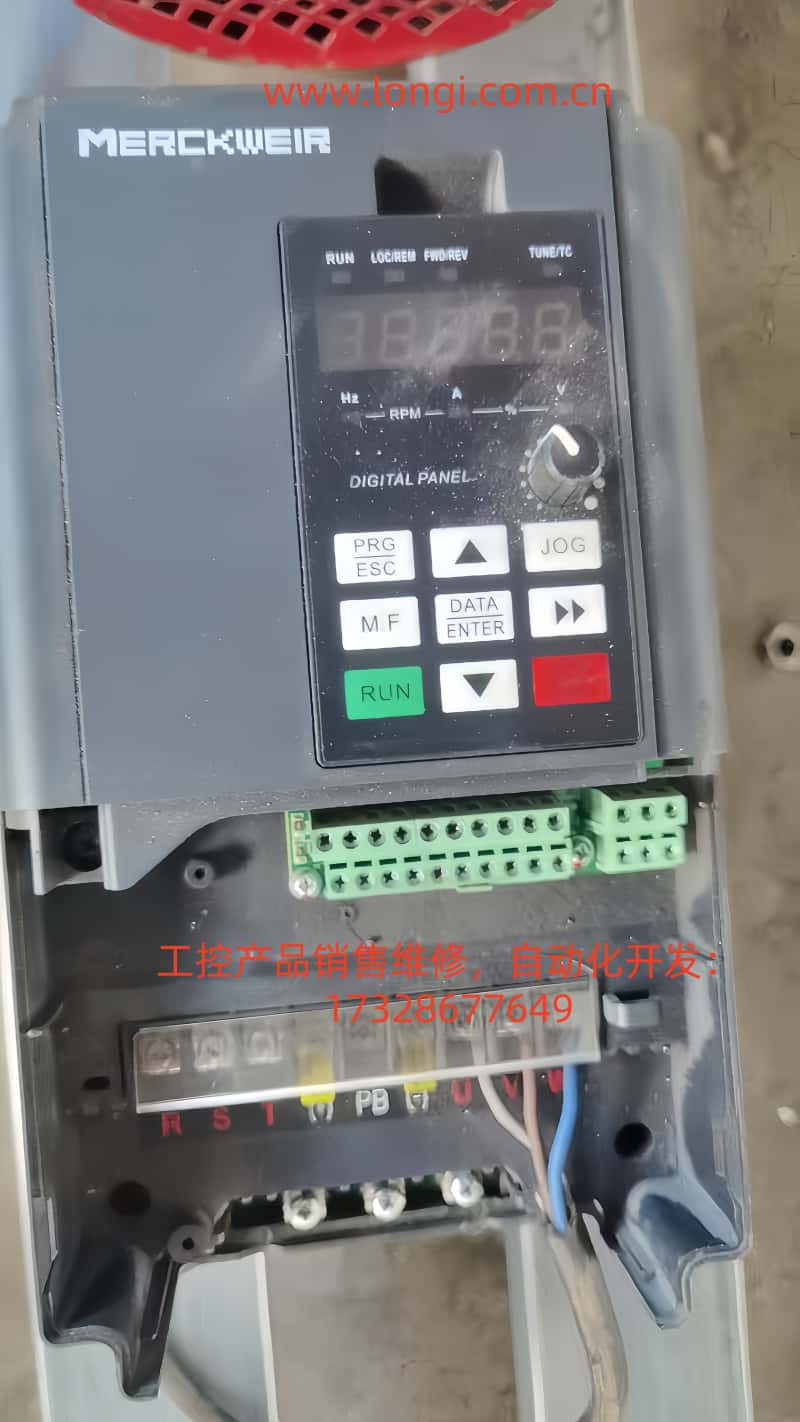

MK300變頻器的操作麵板集成了多種功能鍵與顯示界麵，便於用戶進行參數設置、狀態監控及運行控製。操作麵板主要由多功能選擇鍵（M.F鍵）、LED顯示屏、功能鍵（如STOP/RESET鍵）以及數字/功能選擇鍵構成。

1.2 主要功能鍵介紹

• M.F鍵：多功能選擇鍵，用於在不同功能菜單間切換，如功能參數組、用戶定製參數組等。

• STOP/RESET鍵：停止/複位鍵，用於停止變頻器運行或複位故障狀態。

• LED顯示屏：顯示變頻器的運行狀態、參數值及故障信息等。

• 數字/功能選擇鍵：用於輸入數值、選擇功能或修改參數。

1.3 密碼設置與消除

MK300變頻器提供密碼保護功能，防止未經授權的參數修改。

密碼設置步驟：

1. 進入參數設置模式：通過操作麵板進入參數設置菜單。

2. 選擇密碼參數：找到參數PP-00（用戶密碼設置），輸入期望設置的密碼值。

3. 保存設置：確認密碼無誤後，保存並退出。

密碼消除步驟：

1. 進入參數設置模式：同樣通過操作麵板進入參數設置菜單。

2. 清除密碼參數：將PP-00參數值設為0，即可消除密碼保護。

3. 保存設置：確認更改並保存。

1.4 參數訪問限製

MK300變頻器允許用戶設置參數訪問限製，防止非授權人員修改關鍵參數。

設置步驟：

1. 進入參數設置模式：通過操作麵板進入參數設置菜單。

2. 選擇訪問限製參數：找到參數PP-03（個性參數組顯示選擇），根據需要設置可顯示和修改的參數組。

3. 設置密碼保護：如需更高級別的保護，可結合密碼設置功能，確保隻有知道密碼的用戶才能修改受限參數。

1.5 恢複出廠設置

當需要恢複變頻器所有參數到出廠默認值時，可使用恢複出廠設置功能。

操作步驟：

1. 進入參數設置模式：通過操作麵板進入參數設置菜單。

2. 選擇恢複出廠設置參數：找到參數PP-01（參數初始化），設為1（恢複出廠參數，不包括電機參數）或3（恢複出廠參數，包括電機參數）。

3. 確認並執行：根據提示確認操作，變頻器將自動恢複出廠設置並重啟。

二、外部端子控製與電位器給定頻率調速

2.1 外部端子正反轉控製

MK300變頻器支持通過外部端子實現電機的正反轉控製，實際應用靈活方便。

接線步驟：

1. 確認端子定義：查閱變頻器手冊，確認用於正反轉控製的端子（如X1、X2）。

2. 連接控製信號：將外部控製信號（如開關信號）連接到相應端子上，如X1接正轉信號，X2接反轉信號。

3. 共地連接：確保控製信號源與變頻器共地，保證信號穩定傳輸。

參數設置步驟：

1. 進入參數設置模式：通過操作麵板進入參數設置菜單。

2. 設置端子功能：找到參數P4-00（X1端子功能選擇）和P4-01（X2端子功能選擇），分別設為正轉運行和反轉運行。

3. 保存設置：確認參數無誤後，保存並退出。

2.2 外部電位器給定頻率調速

MK300變頻器支持通過外部電位器實現頻率給定，實現電機調速控製。

接線步驟：

1. 確認模擬量輸入端子：查閱變頻器手冊，確認用於模擬量輸入的端子（如AI1、AI2）。

2. 連接電位器：將外部電位器兩端分別連接到AI1（或AI2）和GND端子上，中間抽頭作為頻率給定信號。

3. 共地連接：確保電位器與變頻器共地，保證信號穩定傳輸。

參數設置步驟：

1. 進入參數設置模式：通過操作麵板進入參數設置菜單。

2. 設置頻率給定源：找到參數P0-03（主頻率源X選擇），設為AI1（或AI2，根據實際接線選擇）。

3. 調整輸入範圍：根據需要，通過參數P4-13至P4-16調整AI1（或AI2）的輸入範圍，匹配電位器輸出範圍。

4. 保存設置：確認參數無誤後，保存並退出。

三、常見故障代碼及解決方法

3.1 故障代碼概述

MK300變頻器運行過程中，若檢測到異常情況，會通過操作麵板顯示相應故障代碼，並采取保護措施。用戶需根據故障代碼排查原因，並采取相應解決方法。

3.2 常見故障代碼及解決方法

加速過電流（Err02）

• 故障原因：變頻器輸出回路接地或短路；控製方式為矢量且未進行參數辨識；加速時間太短；手動轉矩提升或V/F曲線不合適；電壓偏低；對正在旋轉的電機進行啟動；加速過程中突加負載；變頻器選型偏小。

• 解決方法：

• 檢查並排除輸出回路接地或短路故障。

• 進行電機參數辨識。

• 增大加速時間。

• 調整手動轉矩提升或V/F曲線。

• 將電壓調至正常範圍。

• 選擇轉速追蹤啟動或等電機停止後再啟動。

• 取消突加負載。

• 選用功率等級更大的變頻器。

模塊過熱（Err14）

• 故障原因：環境溫度過高；風道堵塞；風扇損壞；模塊熱敏電阻損壞；逆變模塊損壞。

• 解決方法：

• 降低環境溫度。

• 清理風道。

• 更換風扇。

• 更換熱敏電阻。

• 更換逆變模塊。

外部設備故障（Err15）

• 故障原因：通過多功能端子X輸入外部故障信號；通過虛擬IO功能輸入外部故障信號。

• 解決方法：

• 檢查並複位外部故障信號。

• 檢查虛擬IO功能設置，確保無誤。

通訊故障（Err16）

• 故障原因：上位機工作不正常；通訊線不正常；通訊參數PD組設置不正確。

• 解決方法：

• 檢查上位機接線和工作狀態。

• 檢查通訊連接線是否正常。

• 正確設置通訊參數PD組。

電機調諧故障（Err19）

• 故障原因：電機參數未按銘牌設置；參數辨識過程超時。

• 解決方法：

• 根據電機銘牌正確設置電機參數。

• 檢查變頻器到電機的引線是否良好。

結論

本文詳細介紹了默克韋爾MK300變頻器的操作麵板功能、密碼設置與消除、參數訪問限製、恢複出廠設置、外部端子控製、電位器給定頻率調速以及常見故障代碼的解決方法。通過本文的介紹，用戶可更好地理解和使用MK300變頻器，提高設備運行效率和穩定性。在實際應用中，用戶應根據具體需求和場景，合理配置變頻器參數和功能，以達到最佳控製效果。
