摘要

本文詳細探討了羅克韋爾PowerFlex 400變頻器在使用中遭遇的硬件過流（FAULT 012）和相間短路（FAULT 041）故障。通過分析故障現象、剖析可能原因，提出對應的故障診斷方法與解決策略，旨在助力技術人員快速定位並解決問題，保障變頻器穩定運行。

關鍵詞

羅克韋爾PowerFlex 400變頻器；硬件過流；相間短路；故障診斷；解決策略

一、引言

在現代工業自動化領域，變頻器作為電機控製核心設備，其穩定性與可靠性對生產線正常運行意義重大。羅克韋爾PowerFlex 400係列變頻器憑借高性能、高靈活性與易集成等優勢，在工業自動化領域應用廣泛。然而，實際使用中變頻器難免出現各類故障，影響生產線運行。本文將深入剖析PowerFlex 400變頻器常見的硬件過流（FAULT 012）和相間短路（FAULT 041）故障，探討故障診斷方法與解決策略。

二、故障現象與原因分析

2.1 硬件過流（FAULT 012）

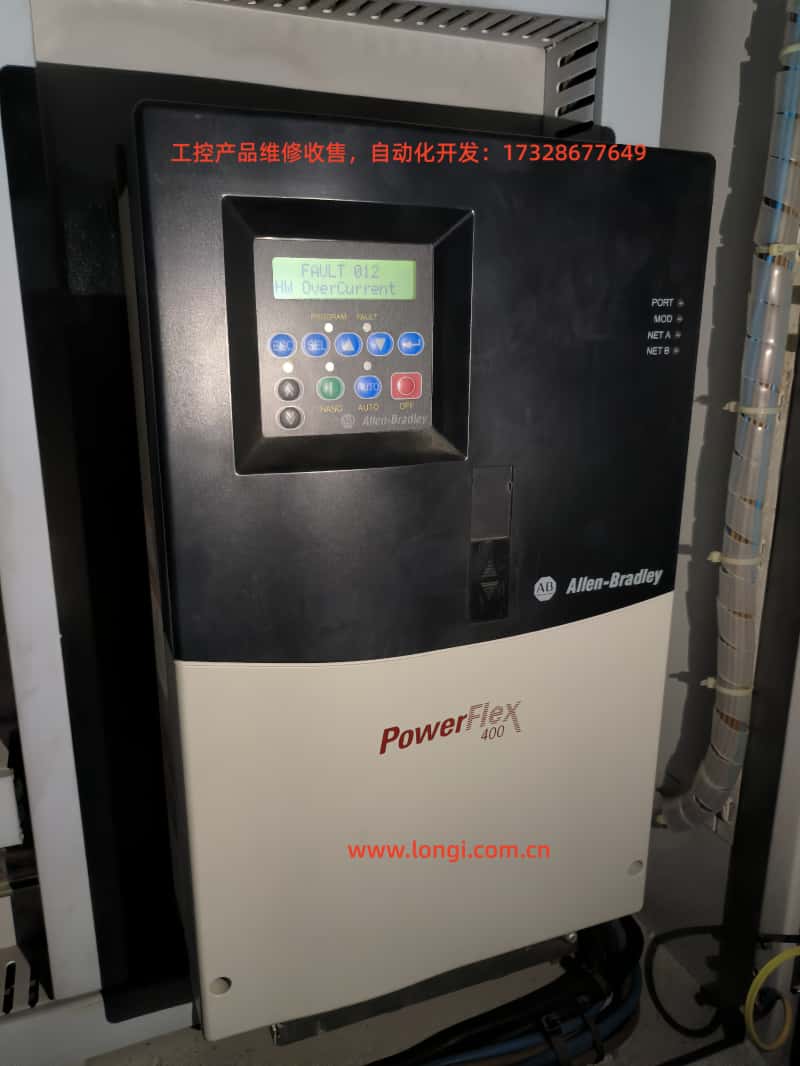

• 故障現象：變頻器顯示屏顯示“FAULT 012 - HW OverCurrent”，同時變頻器停止運行，電機無輸出。

• 可能原因：

• 電機或電纜短路：電機內部繞組短路或電纜絕緣損壞引發短路。

• 電機過載：電機負載超出變頻器額定電流。

• 接地故障：電機或電纜接地不良，致使電流異常。

• 變頻器內部硬件故障：如電流檢測電路故障、IGBT模塊損壞等。

2.2 相間短路（FAULT 041）

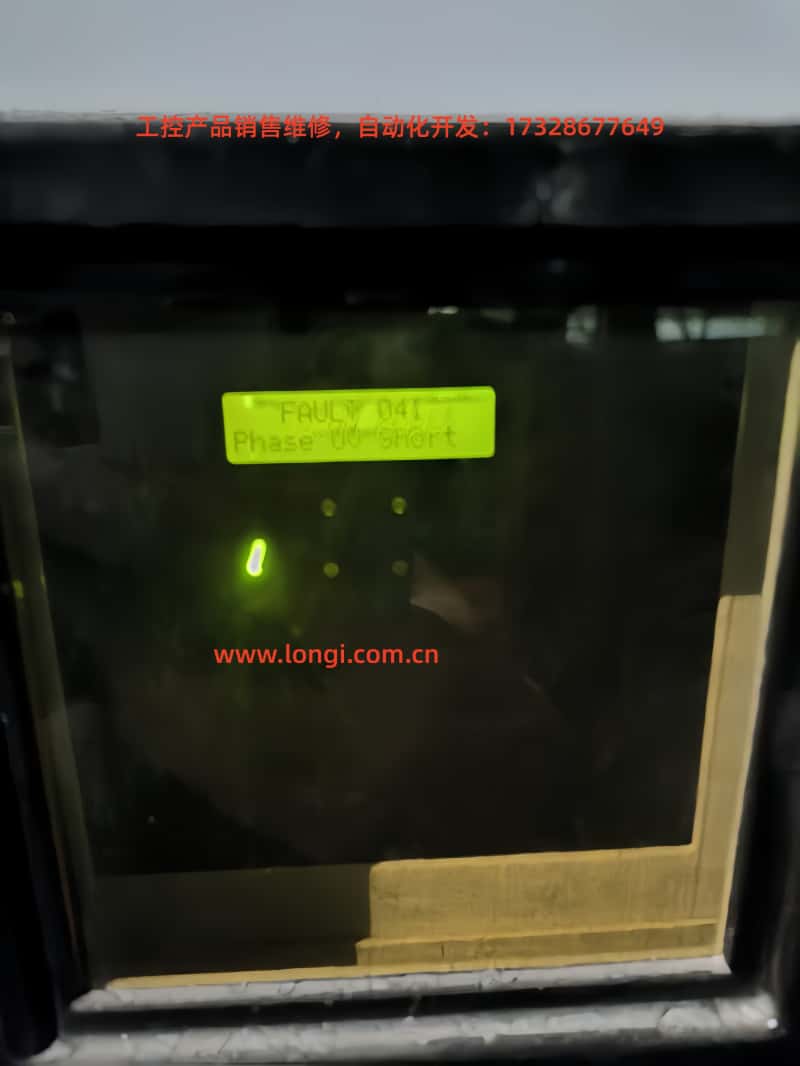

• 故障現象：變頻器顯示屏顯示“FAULT 041 - Phase UV Short”，變頻器停止運行，電機無輸出。

• 可能原因：

• 電機電纜連接問題：電機電纜連接鬆動、腐蝕或絕緣損壞導致相間短路。

• 電機內部故障：電機內部繞組相間短路或絕緣損壞。

• 電源電壓異常：輸入電源電壓不平衡或電壓過低，使變頻器內部電路異常。

三、故障診斷方法

3.1 硬件過流故障診斷

• 檢查電機和電纜：

• 用絕緣測試儀對電機和電纜進行絕緣電阻測試，確保絕緣電阻值正常。

• 檢查電機電纜連接是否牢固，有無鬆動或腐蝕。

• 檢查電機負載：

• 確認電機負載在變頻器額定範圍內，避免過載運行。

• 檢查生產機械是否存在卡阻或異常阻力，導致電機負載過大。

• 檢查接地情況：

• 確保電機和變頻器接地良好，接地電阻符合規範。

• 檢查接地線是否鬆動或腐蝕，及時修複。

• 變頻器內部硬件檢查：

• 用萬用表等工具檢測變頻器內部電流檢測電路是否正常。

• 檢查IGBT模塊是否損壞，必要時更換。

3.2 相間短路故障診斷

• 檢查電機電纜連接：

• 仔細檢查電機電纜連接處是否鬆動、腐蝕或絕緣損壞。

• 用萬用表檢測電纜相間電阻，確認無短路。

• 檢查電機內部：

• 條件允許時，拆開電機檢查內部繞組有無相間短路或絕緣損壞。

• 用兆歐表檢測電機繞組絕緣電阻，確保絕緣性能良好。

• 檢查電源電壓：

• 用電壓表檢測輸入電源電壓是否平衡，三相電壓差是否在允許範圍。

• 檢查電源電壓是否過低，必要時采取穩壓措施。

四、解決策略與實施步驟

4.1 硬件過流故障解決策略

• 更換損壞部件：

• 若電機或電纜存在短路、絕緣損壞等問題，及時更換。

• 變頻器內部硬件故障，如IGBT模塊損壞，聯係專業維修人員更換。

• 調整負載：

• 電機負載過大時，考慮調整生產機械或優化工藝流程，降低負載。

• 必要時更換更大功率的變頻器或電機，滿足生產需求。

• 加強維護：

• 定期對變頻器、電機和電纜進行維護檢查，及時發現並處理潛在問題。

• 保持設備清潔，防止灰塵、潮濕等環境因素影響設備。

4.2 相間短路故障解決策略

• 修複電纜連接：

• 重新緊固鬆動的電纜連接，確保可靠。

• 及時更換或修複腐蝕或絕緣損壞的電纜。

• 修複或更換電機：

• 電機內部存在相間短路或絕緣損壞時，根據實際情況修複或更換。

• 更換電機時，選擇與變頻器匹配、性能可靠的電機。

• 優化電源質量：

• 對電源電壓不平衡或過低問題，采取穩壓措施，如安裝穩壓器或調整電源線路。

• 定期檢查電源線路和開關設備，確保電源質量穩定可靠。

五、案例分析與實踐應用

5.1 案例背景

某生產線的羅克韋爾PowerFlex 400變頻器頻繁出現硬件過流和相間短路故障，導致生產線多次停機，嚴重影響生產效率。

5.2 故障診斷過程

• 現場檢查：技術人員先對變頻器、電機和電纜進行現場檢查，發現電機電纜連接處有鬆動和腐蝕現象。

• 絕緣測試：用絕緣測試儀對電機和電纜進行絕緣電阻測試，發現電纜絕緣電阻值偏低，有絕緣損壞風險。

• 負載分析：檢查生產機械發現存在卡阻，導致電機負載過大。

• 電源檢測：用電壓表檢測輸入電源電壓，發現三相電壓不平衡，存在電壓波動。

5.3 解決策略實施

• 修複電纜連接：緊固鬆動的電纜連接，更換腐蝕嚴重的電纜連接件。

• 更換損壞電纜：及時更換絕緣損壞的電纜，確保電纜絕緣性能良好。

• 調整負載：對生產機械進行潤滑和調整，消除卡阻，降低電機負載。

• 優化電源質量：安裝穩壓器，穩定輸入電源電壓，保障變頻器正常運行。

5.4 實施效果

經係統實施上述解決策略，羅克韋爾PowerFlex 400變頻器運行狀況顯著改善，具體效果如下：

• 故障率顯著下降：實施前，變頻器頻繁出現硬件過流和相間短路故障，致生產線多次非計劃停機。修複電纜連接、更換損壞電纜、調整負載及優化電源質量後，故障率大幅下降。據統計，實施後三個月內，變頻器未再出現此類故障，生產線因變頻器故障導致的停機時間減少超90%。

• 生產效率提升：變頻器故障減少直接提升了生產效率。生產線不再因變頻器故障頻繁中斷，生產流程更順暢。同時，電機負載調整後，電機運行更穩定，進一步保障了生產效率。
