一、產品概述

Easy-Laser E420 是一款基於激光技術的軸對中係統，專為水平及垂直安裝的旋轉機械（如泵、電機、齒輪箱等）的對中操作設計。該係統利用高精度激光發射器與位置敏感探測器（PSD）實時捕捉對中偏差，並通過直觀的數值與圖形界麵指導用戶完成調整。本指南結合用戶手冊核心內容，從設備組成、操作流程、功能設置及維護保養等方麵展開說明，助力用戶全麵掌握設備使用方法。

二、設備組成與關鍵部件

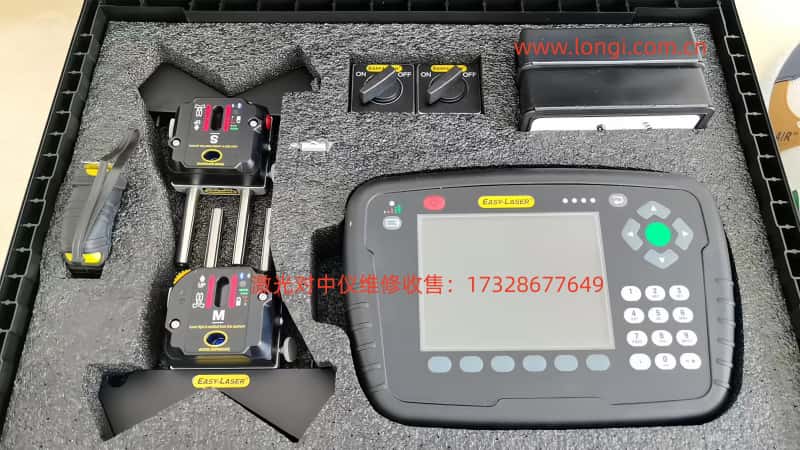

1. 係統組件

• 測量單元（M單元與S單元）：分別安裝於固定端與移動端，通過無線通信傳輸數據。

• 顯示單元 E53：配備5.7英寸彩色背光顯示屏，內置鋰電池，支持長達30小時續航。

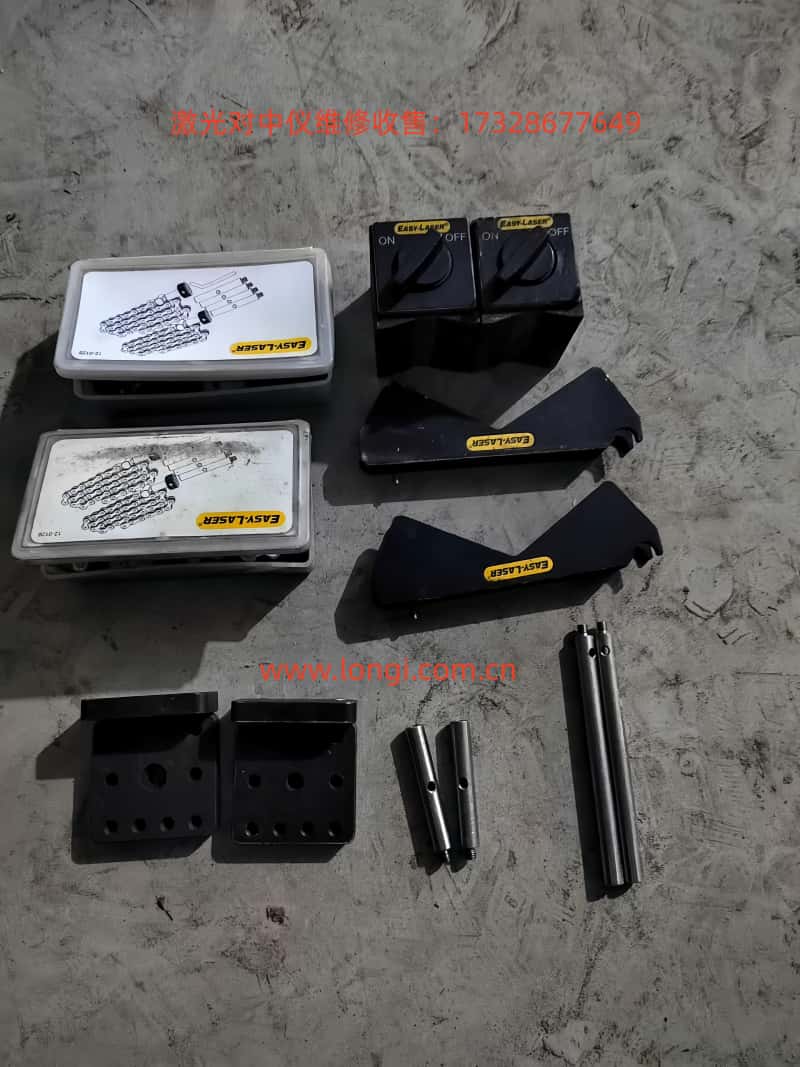

• 附件套裝：包含軸支架、鏈條、延長杆（60mm/120mm）、測量卷尺、電源適配器及數據管理軟件等。

2. 技術參數

• 分辨率：0.01 mm（0.5 mil）

• 測量精度：±5µm ±1%

• 激光安全等級：Class 2（功率<0.6mW）

• 工作溫度範圍：-10°C 至 +50°C

• 防護等級：IP65（防塵防水）

三、設備初始化與基礎設置

1. 顯示單元操作

• 導航與功能鍵：方向鍵用於選擇圖標或調整數值，OK鍵確認操作。功能鍵圖標隨界麵動態變化，常見功能包括返回上級、保存文件、打開控製麵板等。

• 狀態欄信息：顯示當前單位、濾波狀態、電池電量及無線連接狀態。

• 屏幕截圖：長按“.”鍵5秒可保存當前界麵為JPG文件，便於生成報告。

2. 電池與充電管理

• 充電流程：使用原裝電源適配器連接顯示單元，並通過分線盒同時為最多8個測量單元充電。

• 低電量預警：LED紅燈閃爍提示需充電，綠燈閃爍表示充電中，常亮表示滿電。

• 溫度注意事項：充電環境需控製在0°C至40°C之間，關機狀態下充電速度更快。

3. 係統設置

• 語言與單位：支持多國語言，單位可選擇公製或英製。

四、測量程序詳解

1. 水平對中（Horizontal Program）

• EasyTurn™：允許在旋轉40°範圍內記錄三個測量點，適用於空間受限場景。

• 9-12-3模式：需在時鍾9點、12點、3點位置分別記錄數據。

• 安裝步驟：將S單元固定於靜止機器，M單元固定於可動機器，確保兩者相對位置偏移。通過調節旋鈕使激光束對準兩側靶心。使用無線功能時，需在控製麵板中搜索並配對測量單元。

• 測量模式：

• 結果分析：界麵實時顯示水平和垂直方向的偏移量與角度誤差，綠色標識表示處於公差範圍內。

2. 垂直對中（Vertical Program）

• 適用場景：立式安裝或法蘭連接的設備。

• 關鍵參數輸入：包括測量單元間距、螺栓數量（4/6/8）、螺栓圓直徑等。

• 調整方法：根據實時值或墊片計算結果，逐步調整機器底座高度與水平位置。

3. 軟腳檢測（Softfoot Check）

• 目的：檢查機器腳部是否均勻受力，避免因基礎扭曲導致對中失效。

• 操作流程：緊固所有地腳螺栓。依次鬆開並重新緊固單個螺栓，記錄探測器數值變化。

• 結果解讀：箭頭指示機器傾斜方向，需對位移最大的腳部進行墊片調整。

五、高級功能與數據處理

1. 公差設置（Tolerance）

• 預設標準：根據轉速分級（如0–1000 rpm對應0.07mm偏移公差），用戶也可自定義公差值。

2. 文件管理

• 保存與導出：支持將測量結果保存為XML文件，並可複製至U盤或通過條碼關聯設備數據。

• 收藏夾功能：將常用機器參數保存為“FAV”文件，後續直接調用。

3. 濾波調節（Filter）

• 作用：抑製溫度波動或振動引起的讀數波動。

• 設置建議：默認值為1，通常使用1–3級濾波，數值越高穩定性越強但耗時更長。

4. 熱補償（Thermal Compensation）

• 應用場景：補償機器運行時因熱膨脹導致的高度變化。例如，熱態膨脹+5mm時，冷態需預設-5mm補償值。

六、校準與維護

1. 校準檢查

• 快速校驗：使用0.01mm公差，通過墊片抬升測量單元1mm，驗證讀數是否匹配實際位移。

2. 安全注意事項

• 激光安全：嚴禁直視激光束或對準他人眼睛。

• 設備保修：整機享3年質保，但電池容量保修期為1年（需保持70%以上容量）。

• 禁用場景：不可在爆炸風險區域使用。

七、故障排除與技術支持

1. 常見問題

• 讀數不穩定：檢查環境溫度梯度或氣流影響，增大濾波值。

• 無法連接無線單元：確保單元未同時使用有線連接，並在控製麵板中重新搜索設備。

2. 服務渠道

• 設備需由認證服務中心維修或校準，用戶可通過官網查詢全球服務網點。

八、總結

Easy-Laser E420 通過智能化的測量程序與直觀的交互界麵，顯著提升了軸對中操作的效率與精度。用戶需嚴格按照手冊步驟進行設備安裝、參數輸入及結果分析，同時善用文件管理、熱補償等高級功能，以應對複雜工況需求。通過定期校準與規範維護，可確保設備長期穩定運行，為工業設備安全提供保障。
