富士 ALPHA5 係列伺服係統使用調試與維修全解析

一、前言：工業自動化中的關鍵驅動力

在現代工業控製領域中，伺服係統已成為自動化生產線中不可或缺的核心組件。無論是數控機床、機械手臂、印刷包裝設備，還是高精度檢測平台，伺服係統都決定了整機的運動精度與響應速度。
富士電機（Fuji Electric）推出的 ALPHA5 係列伺服係統，以高響應、高精度、低噪聲和良好的易用性在業界享有盛譽。然而，伺服係統的複雜性也意味著其調試與維修具有較高的技術門檻。本文將從原理、接線、參數設定、調試步驟到常見故障分析，全方位講解 ALPHA5 係列的使用與維修技巧。

二、ALPHA5 係列係統組成與工作原理

1. 係統組成

一套完整的 ALPHA5 伺服係統主要由以下部分組成：

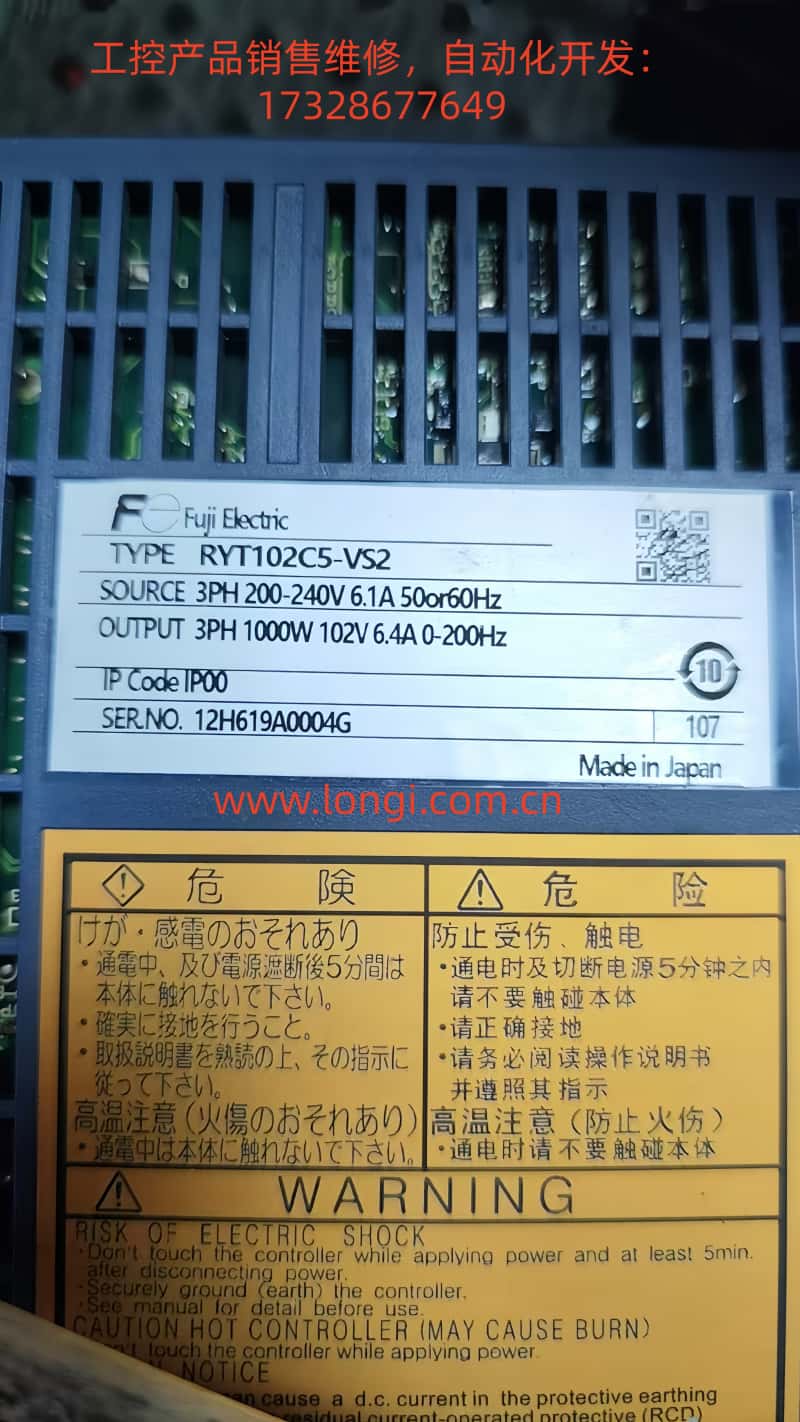

• 伺服驅動器（Servo Amplifier）：負責功率變換、信號處理與保護控製，典型型號如 RYT102C5-VS2。

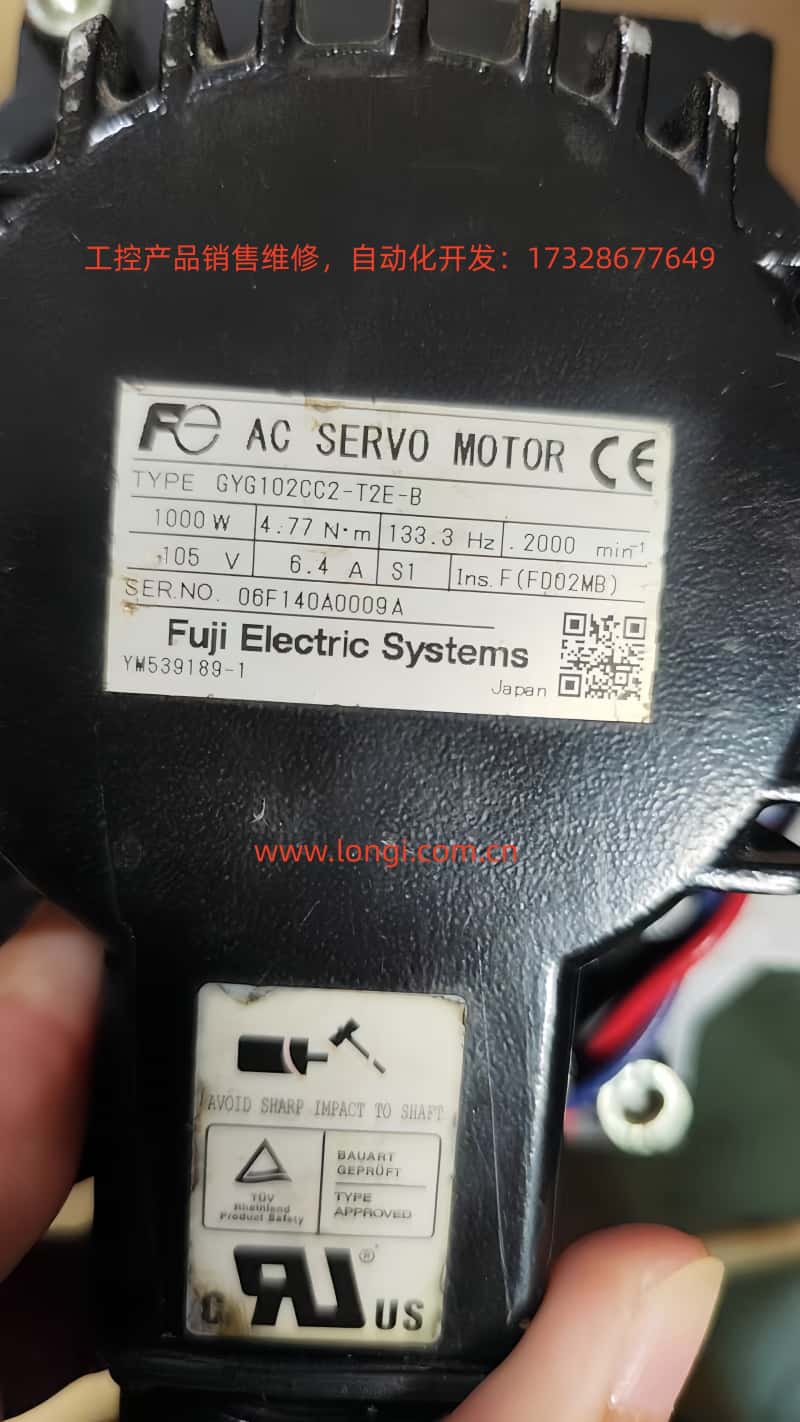

• 伺服電機（Servo Motor）：例如 GYG102CC2-T2E-B，額定功率 1kW，17bit 絕對值編碼器反饋。

• 編碼器反饋線（CN2）：用於速度與位置閉環反饋。

• 控製線與I/O接口（CN1）：實現啟停、正反轉、報警複位、限位信號等控製。

• 通信接口（CN3A/CN3B）：支持 RS485 / Modbus / 富士專用串行通訊。

2. 工作原理簡述

ALPHA5 伺服係統通過矢量控製算法，將電機的轉矩、速度和位置三環緊密結合。其編碼器采用 Tamagawa TS5668N26 17-bit 絕對值型，能提供高達 131072 線的角度分辨率。
驅動器根據來自編碼器的反饋實時計算誤差，通過 PWM 調製控製三相輸出，從而實現高精度的位置控製。係統在啟動後會先完成“編碼器握手”，自動識別電機型號並加載匹配參數。

三、安裝與接線要點

1. 電源與主回路

• 電源輸入：三相 200～240V，50/60Hz。

• 輸出至電機：三相 0～200Hz，額定電流 6.4A。

• 建議使用屏蔽電纜，並確保地線（PE）可靠連接到驅動器底板。

2. 編碼器反饋線（CN2）

驅動器與電機之間的 CN2 插頭定義如下：

說明：

• BAT+、BAT– 是絕對值保持電池線，不接也可正常使用；

• SIG+ / SIG- 反接會導致驅動器無法識別電機型號，參數 PA2_98 始終為 0。

3. 控製信號（CN1）

CN1 為 26 針接口，包括伺服使能（S-ON）、正反轉、報警複位、限位輸入、脈衝輸入輸出等。典型引腳如下：

四、參數初始化與基本設置

1. 參數初始化步驟

1. 進入菜單：MODE → SET → PA0_01 = 1（執行初始化）。

2. 初始化後，驅動器顯示 A000，表示定位數據為空。

3. 確認編碼器通訊正常，PA2_98 會自動顯示電機型號（如“8 = GYG102CC2”）。

2. 關鍵參數含義

五、試運行與軟件診斷

1. 使用 PC Loader for ALPHA5

富士官方調試軟件 PC Loader 提供圖形化診斷界麵，可讀取實時信號、監控狀態並執行試運行功能。
上電後界麵顯示：

• S-ON（伺服使能）燈亮；

• 若出現 +OT / –OT 黃色亮燈 → 表示限位信號觸發；

• 電機速度、電流、母線電壓在右側實時顯示。

2. 解除 OT 限位鎖定

限位信號 +OT / –OT 屬於安全保護輸入，若現場未接限位開關，需要解除：

• 在參數中找到分配 +OT（編號 21）與 –OT（編號 22）的端子；

• 將其改為 0：未使用；

• 或者在 CN1 端子上 短接對應輸入端與 COMIN，使信號處於“未觸發”狀態；

• 重啟驅動器，限位燈滅，電機可進入試運行。

六、常見問題與解決方法

七、編碼器係統的識別與維修

1. 原裝編碼器說明

ALPHA5 係列 1kW 電機使用的 Tamagawa TS5668N26 編碼器，內部芯片為 AU5798N2，屬於 17bit 絕對值型。
它通過 4 線差分信號 + 可選 BAT± 電池線 與驅動器通信，驅動器上電後自動讀取電機 ID。

2. 編碼器通訊異常現象

• 驅動器上電不報錯，但 PA2_98=0；

• 電機軸自由、無勵磁；

• 多為 SIG+ / SIG– 對調 或插頭壓線方向錯誤；

• 重新校正線序後再上電，驅動器識別成功。

3. 編碼器板維修經驗

• 編碼器供電 5V 正常、電流約 80mA；

• 若無信號輸出，可測 AU5798N2 與 485驅動芯片間信號；

• 注意編碼器信號線必須用屏蔽雙絞線，並接 FG；

• 維修時需使用示波器觀察信號波形，差分對稱性必須良好。

八、輸入/輸出端子功能邏輯詳解

1. 接A / 接B 邏輯含義

• 接A：常開邏輯（輸入高電平時信號有效）；

• 接B：常閉邏輯（輸入低電平時信號有效）；
  適用於 +OT、–OT、急停（EMG）等常閉安全信號。

2. 實例說明

假設 +OT 接到了常閉限位開關：

• 正常時閉合 → 信號有效低電平（允許運動）；

• 到限位斷開 → 驅動器檢測為 +OT 觸發，立即停止輸出。

若沒有安裝限位開關，則：

• 可將 +OT / –OT 功能設為 0 未使用；

• 或用導線短接輸入端子與 COMIN；

• PC Loader 上的 +OT / –OT 燈即可熄滅。

九、維修與排障實戰案例

案例 1：編碼器未識別導致不上勵磁

現象：PA2_98=0，電機不上鎖，顯示 A000。
檢查：

1. CN2 線斷路 → 修複；

2. SIG+ / SIG– 對調 → 正確連線；

3. 重新上電，PA2_98=8（GYG102CC2），恢複正常。

案例 2：限位信號常亮導致無法運行

現象：+OT、–OT 同時點亮。
原因：限位輸入端未接或接反。
解決：PA3_26/27 對應功能號 7、8 改為 0。

案例 3：速度抖動或響應遲滯

原因：增益設置不合理或慣量不匹配。
解決：

• 調整 速度環增益（PA5_01） 與 位置環增益（PA5_02）；

• 啟用自動調諧（Auto tuning）。

案例 4：電機發熱過高

原因：連續滿負荷運行或冷卻不足。
解決：

• 檢查風道；

• 降低速度指令；

• 確認母線電壓正常（約 320V）。

十、使用與維護建議

1. 編碼器線禁止帶電插拔：
   ALPHA5 編碼器接口帶直流 5V 電源，帶電插拔極易燒毀解碼芯片。

2. 保持良好接地：
   CN2 屏蔽層與 FG 必須可靠連接，防止幹擾導致位置漂移。

3. 定期檢查風扇與散熱片：
   伺服驅動器長時間工作後灰塵易積，造成過溫報警。

4. 數據備份與恢複：
   使用 PC Loader 可將全部參數導出保存，維修或更換時可快速恢複。

5. 保持電池電量（如啟用絕對值功能）：
   若使用 BAT± 保持絕對位置，需定期更換 3.6V 鋰電池。

十一、結語

富士 ALPHA5 係列伺服係統憑借高精度編碼器與穩定的控製算法，長期應用於半導體設備、印刷機械、包裝自動化及機床控製領域。
掌握正確的接線規範、參數邏輯與診斷手段，是調試與維修成功的關鍵。
通過本文的係統講解，技術人員不僅可以快速完成伺服係統的安裝與試運行，還能獨立判斷故障、優化控製性能，從而大幅提升設備穩定性與生產效率。
