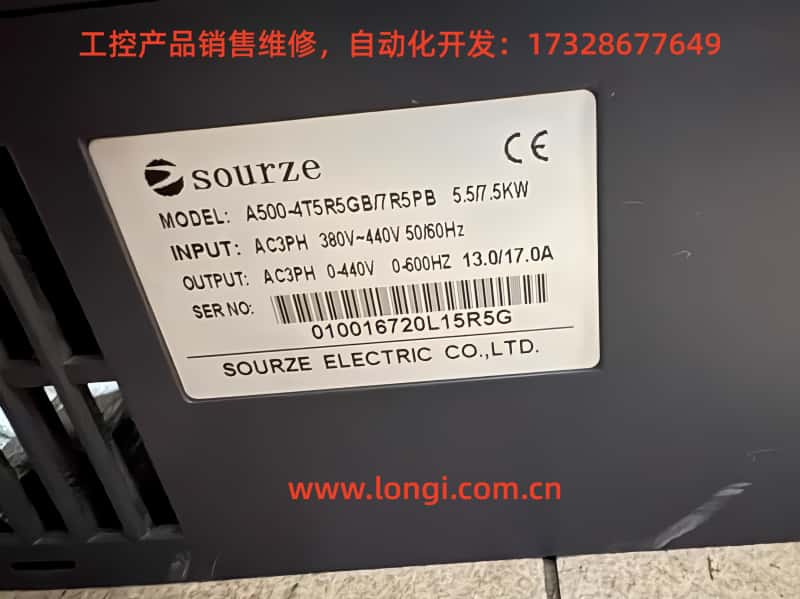

眾業源變頻器A500係列用戶手冊使用指南

一、操作麵板功能與基本設置

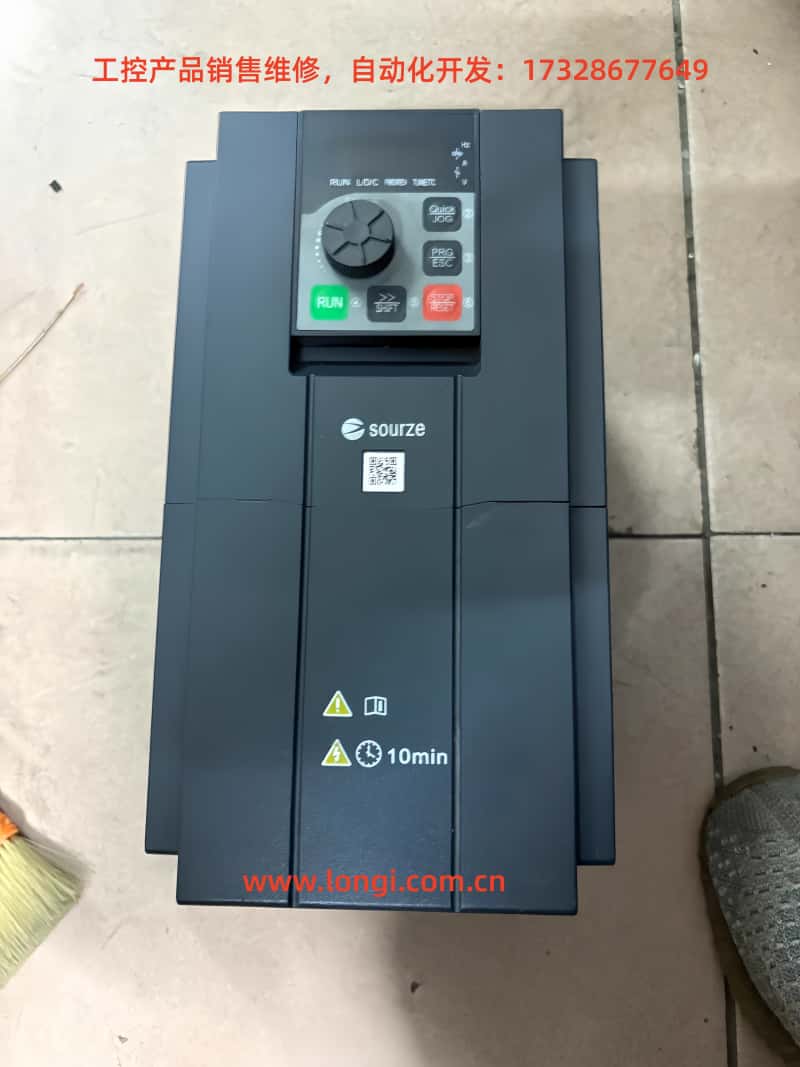

1. 操作麵板功能介紹

眾業源A500/A500S變頻器操作麵板具備完整的控製與顯示功能，其界麵構成如下：

• 指示燈區域：

• 單位指示燈（Hz/A/V/RPM/%）：顯示當前參數單位。

• 運行狀態指示燈（RUN）：綠色表示運行狀態。

• 控製方式指示燈（L/D/C）：紅色顯示當前控製模式（麵板/端子/通訊）。

• 方向指示燈（FWD/REV）：紅色顯示正反轉狀態。

• 數碼顯示區：5位LED可顯示設定頻率、輸出頻率、監控數據及報警代碼。

• 鍵盤按鈕：

• PRG/ESC：進入/退出菜單。

• ENTER：確認鍵。

• +/-：數據增減。

• 》：循環選擇顯示參數。

• RUN：運行鍵。

• STOP/RESET：停止/複位鍵。

• QUICK/JOG：點動運行/方向鍵。

2. 恢複出廠參數設置

通過功能碼A0-28可進行參數初始化操作：

• 進入參數A0-28（參數初始化操作）。

• 設置為1：恢複出廠參數（不包括電機參數、記錄信息和A0-20）。

• 按ENTER鍵確認執行。

• 恢複完成後自動返回。

3. 密碼設置與管理

• 設置密碼：

• 進入A7-50（用戶密碼）。

• 設置為非零數字（如12345）。

• 返回狀態界麵後密碼保護即生效。

• 密碼保護生效後：

• 按PRG鍵會顯示“-----”。

• 輸入正確密碼才能查看和修改功能碼。

• 錯誤輸入會保持“-----”狀態。

• 清除密碼：

• 通過密碼進入菜單。

• 將A7-50設為0。

• 密碼保護功能即被取消。

4. 參數訪問限製設置

通過E0-00功能碼可設置參數隻讀：

• 進入E0-00（功能碼隻讀選擇）。

• 設置為1：除E0-00外所有功能碼隻能查看不能修改，防止參數被誤操作。

二、外部端子控製與調速設置

1. 外部端子正反轉控製

• 硬件接線：

• 正轉信號：接X(DI)2端子（默認FWD功能）。

• 反轉信號：接X(DI)4端子（默認REV功能）。

• 公共端：COM端子。

• 24V電源：為外部開關提供電源（可選）。

• 參數設置：

• A0-04=1：選擇端子命令通道。

• A5-01=1：設置X2(DI2)為正轉運行。

• A5-03=2：設置X4(DI4)為反轉運行。

• A5-11=0：選擇兩線式運轉模式1。

• 控製邏輯：

• SW1閉合：正轉運行。

• SW2閉合：反轉運行。

• 同時閉合或斷開：停止運行。

2. 外部電位器調速

• 硬件接線：

• 上端：+10V。

• 滑動端：AI1。

• 下端：GND。

• 電位器三個端子分別接：

• 推薦電位器阻值：1-5kΩ。

• 參數設置：

• A0-06=2：主頻率源選擇AI1。

• A5-15=0.00V：AI1最小輸入值。

• A5-16=0.0%：對應設定0.0%。

• A5-17=10.00V：AI1最大輸入值。

• A5-18=100.0%：對應設定100.0%。

• 校準調整：

• 若實際轉速與電位器位置不符，可調整A5-15～A5-18。

• 可通過A5-45選擇不同的AI曲線特性。

三、故障診斷與處理

1. 常見故障代碼及解決方法

2. 故障複位方法

• 麵板複位：STOP/RESET鍵。

• 端子複位：將任一X(DI)端子功能設為9（故障複位）。

• 自動複位：設置A9-11（故障自動複位次數）和A9-13（複位間隔時間）。

3. 故障記錄查詢

通過U0組參數可查看曆史故障記錄：

• U0-00～U0-03：最近4次故障代碼。

• U0-04～U0-07：對應故障時的運行頻率。

• U0-08～U0-11：對應故障時的輸出電流。

• U0-12～U0-15：對應故障時的直流母線電壓。

四、高級功能應用

1. 多段速控製

• 設置步驟：

• A0-06=4：選擇多段速為頻率源。

• 設置AC-00～AC-15：定義16段速頻率值。

• 分配X(DI)功能：A5-00～A5-04設為12～15（多段速端子1～4）。

• 組合控製：

• 通過4個DI端子可組合16種狀態（二進製0000～1111）。

• 每種狀態對應AC-00～AC-15中的一個頻率值。

2. PID控製應用

• 基本設置：

• A0-06=6：選擇PID為頻率源。

• AA-00：選擇PID給定源（如AI1）。

• AA-03：選擇PID反饋源（如AI2）。

• AA-04：設置PID作用方向（0正/1反）。

• 參數調整：

• AA-06：比例增益（增大可加快響應）。

• AA-07：積分時間（減小可消除靜差）。

• AA-08：微分時間（改善動態特性）。

3. 擺頻功能

適用於紡織、化纖行業：

• Ab-00=0：擺幅相對於中心頻率。

• Ab-01=30.0%：設置擺幅幅度。

• Ab-03=10.0s：設置擺頻周期。

• Ab-04=50.0%：三角波上升時間係數。

五、維護與保養

1. 日常檢查項目

• 電機運行聲音是否異常。

• 電機振動情況。

• 變頻器散熱風扇運行狀態。

• 變頻器是否有過熱現象。

2. 定期維護

• 每3個月清潔風道灰塵。

• 檢查螺絲緊固情況。

• 檢查接線端子是否有拉弧痕跡。

• 使用500V兆歐表測試主回路絕緣（需斷開變頻器）。

3. 易損件更換周期

• 冷卻風扇：2-3年（視使用環境）。

• 電解電容：4-5年。

4. 長期存放注意事項

• 按原包裝存放。

• 每2年通電一次（至少5小時）。

• 輸入電壓需緩慢升高至額定值。

結語

眾業源A500係列變頻器功能強大且靈活，通過合理設置可滿足各種工業應用需求。本指南詳細介紹了從基本操作到高級應用的全流程，建議用戶在使用前仔細閱讀手冊相關章節，特別是安全注意事項部分。對於複雜應用場景，建議聯係廠家技術支持獲取專業指導。
