賽默飛閃速智能元素分析儀(FlashSmart EA)用戶手冊使用指南

一、儀器概述與基本操作

1.1 儀器簡介

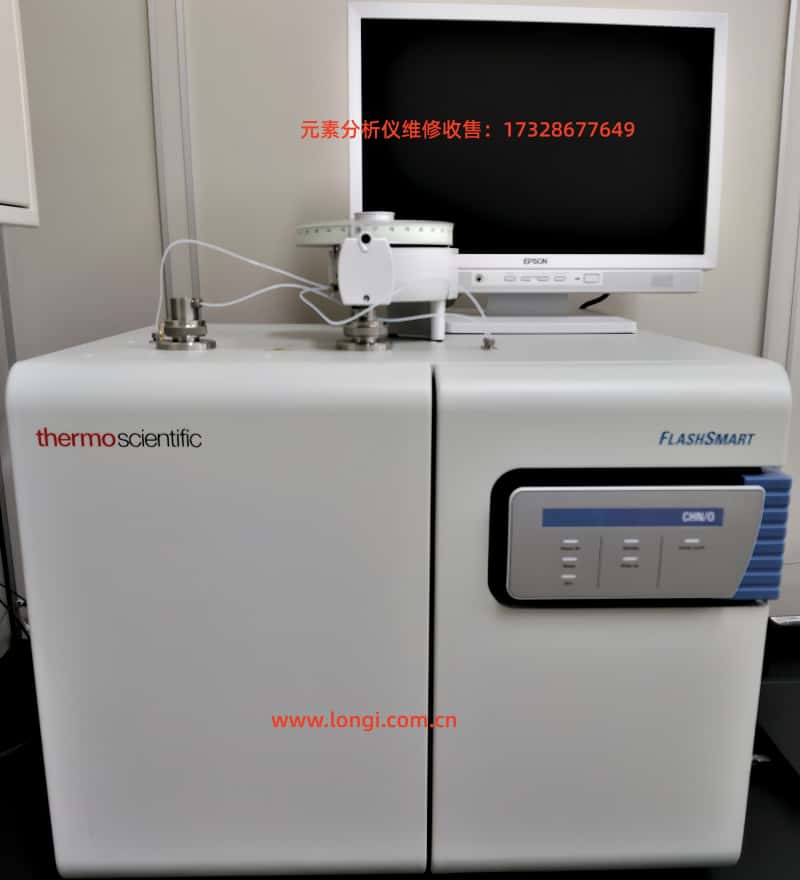

賽默飛FlashSmart元素分析儀是一款全自動有機元素分析係統，采用動態燃燒法（改良杜馬斯法）測定氮、碳、氫和硫含量，通過高溫裂解法測定氧含量。該儀器可配置單通道或雙獨立通道係統，配備MultiValve Control(MVC)模塊可實現雙通道自動切換分析。

主要技術參數：

• 檢測器類型：熱導檢測器(TCD)

• 工作電源：230V±10%，50/60Hz，1400VA

• 尺寸：50cm(高)×59cm(寬)×58cm(深)

• 重量：65kg

• 最大工作溫度：1100℃

• 氣體要求：高純度氦氣(載氣)、氧氣(助燃)、氬氣(特定配置)

1.2 安全注意事項

危險操作警示：

• 高壓危險：儀器內部存在高壓部件，非專業人員禁止打開電氣艙。

• 高溫表麵：爐體工作溫度可達1100℃，運行期間禁止觸碰。

• 氣體安全：氫氣使用需特別謹慎，濃度達4%即有爆炸風險。

• 化學危害：處理反應管填充材料和樣品灰燼時需佩戴防護裝備。

個人防護要求：

• 眼睛防護：防濺護目鏡

• 手部防護：白色丁腈手套(處理化學品)/耐熱手套(高溫操作)

• 呼吸防護：防塵口罩

• 身體防護：實驗服+塑料圍裙

1.3 開機準備流程

氣體連接：

• 氦氣入口壓力：2.5bar(36psig)

• 氧氣入口壓力：2.5-3bar(36-44psig)

• 氬氣入口壓力：2.5bar(N/Protein配置)或4-4.5bar(NC Soils配置)

• 所有氣體管路需進行泄漏測試

電源連接：

• 確認電壓穩定在230V±10%

• 接地必須良好，禁止與大型電機設備共用線路

軟件安裝：

• 係統要求：Windows 7/8/10，至少1GB硬盤空間

• 安裝EagerSmart數據處理軟件和驅動程序

二、調試與校準流程

2.1 初始設置

硬件配置步驟：

• 根據分析需求選擇反應管配置：

• CHN模式：石英反應管+鉻氧化物/還原銅/鈷氧化物填充

• CHNS模式：石英反應管+氧化銅/電解銅填充

• O模式：石英反應管+鍍鎳碳/石英刨花填充

• N模式：雙反應管串聯+Plexiglas吸附過濾器

• 安裝自動進樣器：

• MAS Plus固體進樣器：最多125位樣品盤

• AI 1310/AS 1310液體進樣器：8位或105位樣品盤

• 連接MVC模塊(雙通道配置)：

• 移除後麵板旁路板

• 連接左右通道氣體管路

• 配置雙MAS Plus進樣器

2.2 係統校準

三步校準法：

• 泄漏測試：

• 通過軟件啟動自動檢漏程序

• 允許泄漏率：<0.1mL/min

• 發現泄漏時使用肥皂水定位漏點

• 信號基線調整：

• 設置TCD檢測器溫度恒定(通常40-120℃)

• 調節橋電壓至5V

• 基線漂移應<0.1mV/10min

• 標準曲線建立：

• 使用乙酰苯胺(氮16.09%、碳71.09%、氫6.70%)等高純標準品

• 至少5個濃度梯度(建議0.1-5mg範圍)

• 相關係數R²應>0.999

校準頻率建議：

• 日常使用：每日開機後校準

• 連續分析：每50個樣品後驗證校準

• 更換耗材後：必須重新校準

2.3 方法優化

參數調整指南：

• 氧氣注入時間：

• 常規樣品：4-6秒

• 難分解樣品：可延長至8秒

• 高硫樣品：需添加五氧化二釩助燃劑

• 爐溫設置：

• 燃燒爐：950-1100℃

• 還原爐：840℃

• 裂解爐(O模式)：1060℃

• 載氣流速：

• 氦氣：100-140mL/min

• 參考氣：30-50mL/min

三、日常維護保養

3.1 定期維護計劃

維護項目表：

3.2 關鍵部件維護

反應管填充指南：

• 石英反應管：

• 從錐形端開始填充

• 每層材料用專用壓實棒壓緊

• 層間用石英棉分隔

• 總填充高度控製在管長的80%

• HPAR合金鋼反應管：

• 必須配合坩堝使用

• 填充氧化催化劑時注意均勻分布

• 使用專用工具安裝/拆卸

吸附過濾器維護：

• 大型(Plexiglas)過濾器：

• 裝填順序：石英棉→堿石灰→分子篩→矽膠

• 堿石灰需預先潤濕(0.5mL水)

• 小型(Pyrex)過濾器：

• 用於CHNS/O模式

• 裝填：石英棉→無水高氯酸鎂

3.3 耗材更換周期

建議更換周期：

• 石英棉：每次更換反應管填充物時

• 還原銅：每500次分析

• 氧化催化劑：每300次分析

• 鍍鎳碳(O模式)：每150次分析

• TCD燈絲：出現基線噪聲時更換

• 密封O型圈：發現泄漏或每6個月

四、故障診斷與處理

4.1 常見故障代碼

故障代碼表：

4.2 典型問題處理

分析結果異常排查：

• 氮結果偏低：

• 檢查還原銅是否失效(變黑)

• 驗證氧氣注入量是否充足

• 確認樣品完全燃燒(觀察燃燒火焰)

• 硫峰拖尾：

• 更換氧化銅填充層

• 增加五氧化二釩助燃劑

• 檢查色譜柱連接是否漏氣

• 氧結果不穩定：

• 檢查鍍鎳碳填充量(應60mm高)

• 確認銀杯密封性

• 驗證裂解爐溫度穩定性(±2℃)

硬件故障處理：

• 爐溫無法上升：

• 檢查SSR固態繼電器狀態

• 測量變壓器輸出電壓(應為48V AC)

• 確認保險絲完好(AC 1112板F1/F2)

• 氣體流量異常：

• 清潔EFC-t模塊過濾器

• 檢查電磁閥EV1-EV4動作

• 校準流量傳感器S1/S2

• TCD基線漂移：

• 平衡時間延長至2小時

• 檢查參比氣流是否穩定

• 更換老化燈絲

4.3 緊急情況處理

安全應急預案：

• 氣體泄漏：

• 立即關閉氣瓶主閥

• 打開實驗室通風係統

• 禁止操作電氣設備

• 爐體過熱：

• 觸發前麵板緊急停止按鈕

• 切斷主電源

• 使用惰性氣體吹掃係統

• 異常燃燒：

• 保持係統密閉

• 通過廢氣閥引導至通風櫥

• 不得直接用水冷卻

五、高級應用技巧

5.1 特殊樣品處理

難測樣品解決方案：

• 高無機鹽樣品：

• 使用石英坩堝防止腐蝕

• 減少填充層間石英棉

• 提高氧氣注入壓力10%

• 揮發性液體：

• 采用AI 1310液體進樣器

• 樣品吸附在矽藻土上

• 進樣針預熱至40℃

• 粘稠樣品：

• 與石英砂混合研磨

• 使用特殊形狀錫杯

• 延長燃燒時間20%

5.2 數據質量提升

最佳實踐建議：

• 樣品製備：

• 均質化至80目以下

• 含水量>5%需預先幹燥

• 避免使用含氟容器

• 稱量技巧：

• 微量樣品(<1mg)使用空白錫杯校正

• 高揮發樣品采用"三明治"裝樣法

• 使用0.1μg精度天平

• 質量控製：

• 每10個樣品插入標準品

• 平行樣偏差應<1.5%

• 保留所有原始色譜圖

5.3 自動化功能

智能功能應用：

• 待機模式：

• 載氣降至10mL/min

• 爐溫保持設定值的50%

• 可通過定時功能自動喚醒

• 序列分析：

• 支持125個樣品無人值守

• 可設置不同方法交替運行

• 自動生成綜合報告

• 遠程監控：

• 通過EagerSmart軟件遠程查看狀態

• 設置電子郵件報警

• 數據自動備份至網絡

六、附錄與支持

6.1 技術規格匯總

關鍵參數速查表：

• 檢測限：N/C/H 0.01%，S/O 0.02%

• 精密度：RSD<0.5%(常規元素)

• 分析時間：CHN 5min，O 4min，CHNS 6min

• 樣品量：0.01-100mg(固體)，0.1-10μL(液體)

• 氣體消耗：氦氣約10L/樣品

6.2 法規符合性

認證與合規：

• CE認證：符合EN 61010-1安全標準

• RoHS：符合2011/65/EU指令

• WEEE：分類號23103000

• 符合GLP/GMP規範要求

本指南基於FlashSmart Elemental Analyzer Operating Manual (P/N 31707001, Revision E)編製，涵蓋儀器操作全生命周期要點。實際使用時請務必結合具體配置和應用需求，並嚴格遵循當地安全規範。
