賽默飛Orion 3106 COD儀用戶手冊全麵使用指南
一、儀器概述與安全須知
1.1 產品簡介
賽默飛Orion 3106化學需氧量(COD)在線自動監測儀，是一款專業用於水質監測的高精度分析設備，廣泛應用於重點汙染源廢水排放定點水質監測和汙水處理廠排口水質監測領域。該儀器采用450nm比色法測試原理，測量範圍可達20 - 2000 mg/L COD，最低檢測限為4mg/L，示值誤差±10%（鄰苯二甲酸氫鉀測試），能夠滿足各類水質監測的嚴格要求。

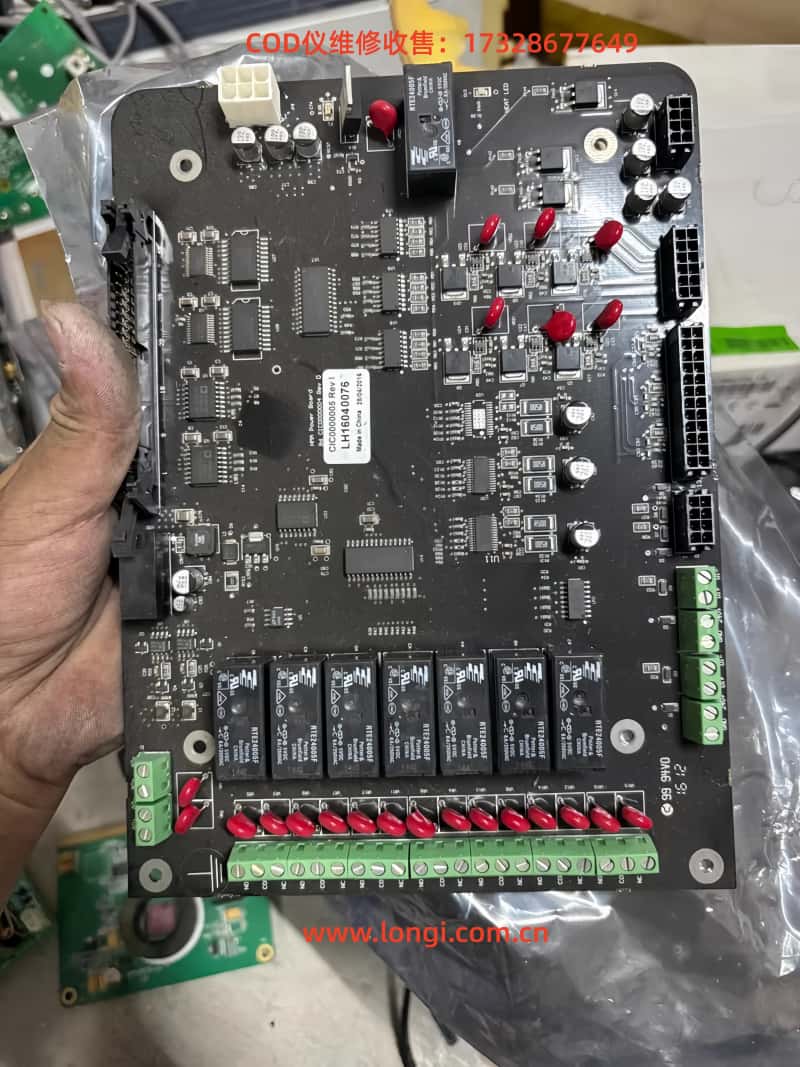

儀器由電氣控製係統和水樣分析係統兩大部分組成：電氣控製係統包括電源模塊、電路控製係統和用戶交互麵板，具有開機自檢、故障報警功能；水樣分析係統則包含水樣及試劑的進樣、水樣消解和測量分析功能，采用注射泵進樣確保高精度，並實施精確的溫度控製保證消解過程充分完全。
1.2 安全注意事項
在使用Orion 3106 COD監測儀前，必須嚴格遵守以下安全規定：
電氣安全：
化學品安全：
更換試劑前必須佩戴防護裝置（實驗室服、防護眼罩/麵罩、防護手套）。
必須在有排氣裝置的場所工作。
隻能使用玻璃或特氟龍材料接觸化學品。
按照當地法規正確處置廢液（含有銀、汞和鉻等重金屬離子）。
操作環境安全：
特殊警告：
二、儀器安裝與初始設置
2.1 安裝前準備
開箱檢查：
安裝環境要求：
操作溫度：5°C to 40°C（建議20±10°C）。
最大濕度：90% RH（建議不結露）。
可安裝在戶外（IP66防護等級），但需避免陽光直射且晝夜溫差不超過±10°C。
盡可能靠近樣品源安裝，減少水樣分析延遲。
杜絕刺激性或腐蝕性氣體環境。
2.2 儀器安裝步驟
安裝方式選擇：
空間要求：
右側預留至少700mm空間方便門開啟。
左側預留足夠空間用於布管接線。
安裝高度應使屏幕與操作者視線平齊。
安裝後必須保持水平（推薦使用水平尺調平）。
流通池安裝：
電氣連接：
電源要求：100–240 VAC，110 W，50/60Hz。
必須使用3芯電源線（最小0.75mm²/18AWG），耐溫≥75℃。
建議安裝外置電源開關或斷路器盒（帶漏電保護）。
2.3 管路連接與試劑準備
試劑係統：
配置2種試劑（試劑1和試劑2）和1 - 2種標準溶液。
試劑瓶容量：試劑1（1000mL）、試劑2（2000mL）、標樣瓶（250mL）。
管路必須正確插入相應試劑瓶底部，確保所有瓶子通氣孔暢通。
廢液係統：
廢液桶建議不小於25L，需放置在儀器下方。
三根廢液管需統一插入一根內徑12mm的PVC總廢液管。
廢液管不能浸入廢液液麵下，以防回吸。
廢液應作為危險廢物處理。
去離子水係統：
三、係統啟動與基本操作
3.1 初始啟動流程
3.2 操作界麵解析
主界麵顯示：
最近兩次測量結果（COD濃度值及測量時間）。
儀器當前狀態顯示區域。
錯誤或警告信息提示區域。
鍵盤功能定義：
【MENU】：主界麵鍵，快速返回分析結果界麵或一級菜單。
【RUN】：運行鍵，手動模式下啟動測試。
【STOP】：停止鍵，運行模式下停止當前測試。
【ENTER】：確認鍵，參數配置或菜單選擇確認。
【ESC】：取消操作鍵，返回上一級菜單。
方向鍵：選項移動或曆史數據翻頁。
【FUNC】：功能鍵，切換大字體/普通字體顯示。
3.3 菜單結構概述
曆史記錄：
分析程序：
參數設置：
測量參數、校準參數、清洗參數、分析參數等設置。
日期時間、輸入輸出、顯示、通訊等係統設置。
儀器維護：
四、測量功能與校準
4.1 測量參數設置
分析模式選擇：
測量範圍設置：
20 - 200mg/L：適用於低濃度水樣。
200 - 800mg/L：適用於中濃度水樣。
800 - 2000mg/L：適用於高濃度水樣。
Auto Range：適用於濃度未知或變化大的水樣。
分析參數設置：
4.2 校準流程
校準參數設置：
標準液選擇：200mg/L和/或1000mg/L。
校準量程：低、中、高量程或組合。
校準模式：手動或自動（可設置校準周期6 - 744循環）。
允許偏差範圍：默認10%。
校準類型：
校準執行步驟：
驗證程序：
將ERV端口7的硬管插入待驗證標準水樣瓶。
進入"分析程序">"驗證"啟動程序。
驗證完成後顯示結果及判斷（≤50mg/L偏差±5mg/L為合格，>50mg/L偏差±10%為合格）。
五、維護與故障排除
5.1 定期維護計劃
5.2 常見故障處理
報警信息處理：
校準超限：檢查標液是否汙染，重新校準。
截距過低：檢查試劑是否正確，重新校準。
根據實際濃度重新選擇量程或啟用Auto Range功能。
高於上限：重新光路校準。
低於下限：檢查去離子水及管路，確認是否被汙染。
空白信號異常：
測量結果超限：
校準問題：
錯誤信息處理：
5.3 長期停機處理
運行排空程序；拆卸安全麵板，將所有管路插入去離子水；運行"灌注所有管路"程序；運行清洗程序；將管路取出暴露在空氣中，再次運行灌注和清洗；重新安裝安全麵板後斷電。
六、高級功能與通訊
6.1 預運行/後運行功能
6.2 Modbus通訊
通訊設置：
波特率：默認9600（可設置為19200）。
Modbus從站地址：默認1（可更改）。
寄存器配置：
遠程控製：
開始校準/測量。
緊急停止。
係統初始化。
對時功能。
6.3 數據輸出
模擬輸出：
繼電器輸出：
7個幹觸點，2A @ 250VAC。
可設置報警閾值（高/低點）。
七、配件與客戶服務
7.1 配件信息
7.2 客戶服務
保修條款：
注意事項：
退貨需在30天內獲得授權。
危險品運輸需特殊處理。
加急訂單需支付附加費。
八、總結
賽默飛Orion 3106 COD在線自動監測儀作為一款專業水質分析設備，其正確使用和維護對於獲得準確可靠的監測數據至關重要。通過本指南的係統介紹，用戶應能全麵掌握：
安全規範：始終將安全操作放在首位，嚴格遵守電氣、化學品和操作環境的安全要求。
標準化操作：按照標準流程進行安裝、啟動、校準和測量，確保數據準確性。
預防性維護：建立定期維護計劃，提前預防潛在問題，延長設備壽命。
故障處理能力：熟悉常見報警和錯誤的處理方法，提高問題解決效率。
高級應用：充分利用預運行/後運行、Modbus通訊等高級功能，實現自動化監測。
正確使用Orion 3106 COD監測儀不僅能獲得準確的水質數據，為環境保護決策提供可靠依據，還能最大程度發揮設備性能，降低運行維護成本。建議用戶定期參加廠商組織的培訓，隨時關注最新的技術信息，確保設備始終處於最佳工作狀態。
