一、變頻器操作麵板功能詳解與參數設置

1. 操作麵板功能布局

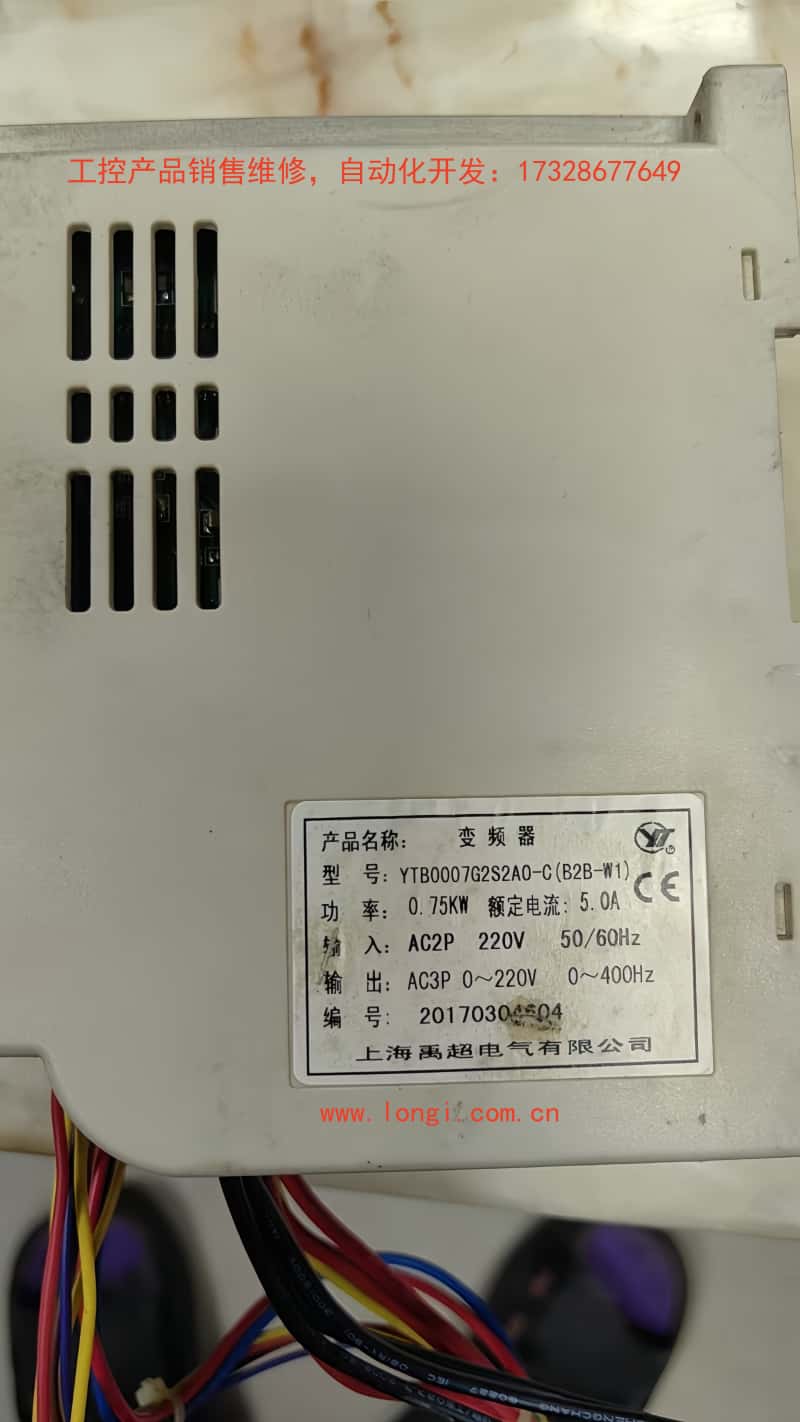

禹超變頻器YTA/YTB係列采用四位數碼顯示麵板，包含以下核心功能按鍵：

四位數碼管‌：顯示頻率、電流、轉速等運行參數

狀態指示燈‌：RUN(運行)、STOP(停止)、CTC(定時/計數)、REV(反轉)

功能按鍵組‌：

FUNC：參數設置鍵

PROC：參數記憶鍵

▲/▼：頻率增減鍵

FWD/REV：正反轉控製鍵

STOP/RESET：停止/複位鍵

麵板可實現‌五種監控顯示模式‌（通過D039參數設置）：

輸出頻率顯示（默認）

電機轉速顯示

定時器值顯示

PLC運行階段顯示

測試模式（顯示電流、電壓、溫度等）

2. 密碼設置與參數保護機製

密碼設置流程‌：

按FUNC鍵進入參數模式，找到D001參數（用戶密碼）

默認值為0（鎖定狀態），設置為1解鎖參數修改權限

修改完成後，建議將D001恢複為0以鎖定參數

參數訪問限製實現‌：

通過D001密碼鎖定後，除密碼本身外所有參數不可修改

特殊參數如D176（恢複出廠值）需解鎖後才能操作

運行中部分參數禁止修改，需停機後設置

參數初始化方法‌：

解鎖參數（D001=1）

找到D176參數（恢複出廠值）

設置為1後按PROC鍵執行初始化

所有參數將恢複為出廠默認值（見手冊參數表）

3. 關鍵參數設置規範

頻率相關參數設置‌：

D002最高操作頻率（0-400Hz）

D009/D010輸出頻率上下限

D031頻率指令來源選擇（0-麵板，1-AVI端子，2-ACI端子）

電機保護參數‌：

D060電機額定電流（30-120%）

D087電子熱繼電器（0禁用/1啟用）

D085過轉矩檢測準位（30-200%）

二、外部控製與調速實現方案

1. 外部端子正反轉控製配置

硬件接線‌：

正轉控製：FWD端子與COM短接

反轉控製：REV端子與COM短接

公共端：COM端子（控製回路地）

參數設置步驟‌：

D032=1（設定運轉指令來源為外部端子）

D096=0（FWD正轉/停止，REV反轉/停止）

或D096=1（FWD運轉/停止，REV方向切換）

D036=2（允許正/反向運轉）

D097設置正反轉死區時間（默認0.5秒）

三線製控製方案‌：

D096=2（啟用三線製模式）

接線：

啟動信號接MI1（設置為12-停止功能）

方向信號接REV

FWD接啟動按鈕常開點

操作邏輯：按FWD啟動，REV切換方向，MI1停止

2. 外部電位器調速實現

硬件連接‌：

電位器三線接法：

兩端分別接+10V和COM

中間滑動端接AVI端子

AVI量程選擇：

撥動開關選擇0-5V或0-10V量程

參數配置‌：

D031=1（頻率指令來源為AVI端子）

AVI量程開關匹配電位器輸出電壓範圍

D091-D095設置模擬量對應頻率：

D091模擬量低端頻率（0Hz）

D093模擬量高端頻率（如50Hz）

可選設置D092/D094調整方向特性

多段速擴展方案‌：

通過MI1-MI4端子設置多段速（D098-D101）

對應參數D122-D136設置各段速頻率值

二進製組合可實現最多16段速控製

三、故障診斷與維護指南

1. 核心故障代碼解析

故障代碼 含義 可能原因 解決方案

Eo/EoCA 過電流 加速過快/負載突變 延長加速時間(D011)/檢查機械

EoCn 運行過流 負載過大/電機故障 檢查負載/D083調整限流值

EoU 過電壓 減速過快/電網電壓高 延長減速時間(D012)/裝製動單元

EoL 過載 長期超負荷運行 減輕負載/增大容量

ELU 低電壓 電源異常/缺相 檢查輸入電源電壓

ECH 連鎖斷開 安全回路斷開 檢查連鎖端子連接

2. 典型故障處理流程

過電流故障(EoCA/EoCn)處理‌：

檢查電機絕緣和電纜連接

驗證負載是否卡死或超載

逐步調整參數：

增大加速時間(D011)

提高電流限值(D082-D084)

增加低頻轉矩補償(D062)

必要時加裝輸入電抗器

過電壓故障(EoU)解決方案‌：

檢查電網電壓是否穩定

調整參數：

增大減速時間(D012)

設置D080製動準位適當值

啟用減速過壓失速防止(D081)

加裝製動電阻/製動單元

3. 維護保養規範

日常檢查項目‌：

定期清潔散熱器風道（每3個月）

檢查接線端子緊固狀態

監控運行電流是否正常

記錄故障曆史(D170-D172)

長期停用注意事項‌：

每3個月通電一次防止電容老化

儲存環境溫度-10℃~40℃

相對濕度低於90%無凝露

四、高級功能應用

1. PLC可編程運行模式

配置步驟‌：

D120=1/2/3（選擇單次/循環/可控循環）

D122-D136設置各段速頻率

D141-D156設置各段運行時間

D137/D138設置段速方向（二進製編碼）

應用場景‌：

自動化流水線周期運行

紡織機械多工序控製

注塑機多段速工藝

2. PID閉環控製實現

配置方法‌：

D070=1（啟用PID功能）

D072-D074設置P/I/D參數

反饋信號接ACI端子（4-20mA）

目標值通過AVI或麵板設定

典型應用‌：

恒壓供水係統

溫度精確控製

張力恒定控製

3. RS485通訊配置

參數設置‌：

D160設置站地址（1-254）

D161選擇波特率（4800-38400bps）

D163設置通訊格式（8N2 RTU模式）

協議要點‌：

標準MODBUS RTU協議

重要寄存器：

2000H：控製命令

2001H：頻率設定

2100H：狀態查詢

本指南依據禹超變頻器官方手冊編製，涵蓋了從基礎操作到高級應用的全方位內容。實際使用時請結合具體機型參數差異進行調整，對於複雜故障建議聯係我們獲取專業指導。
