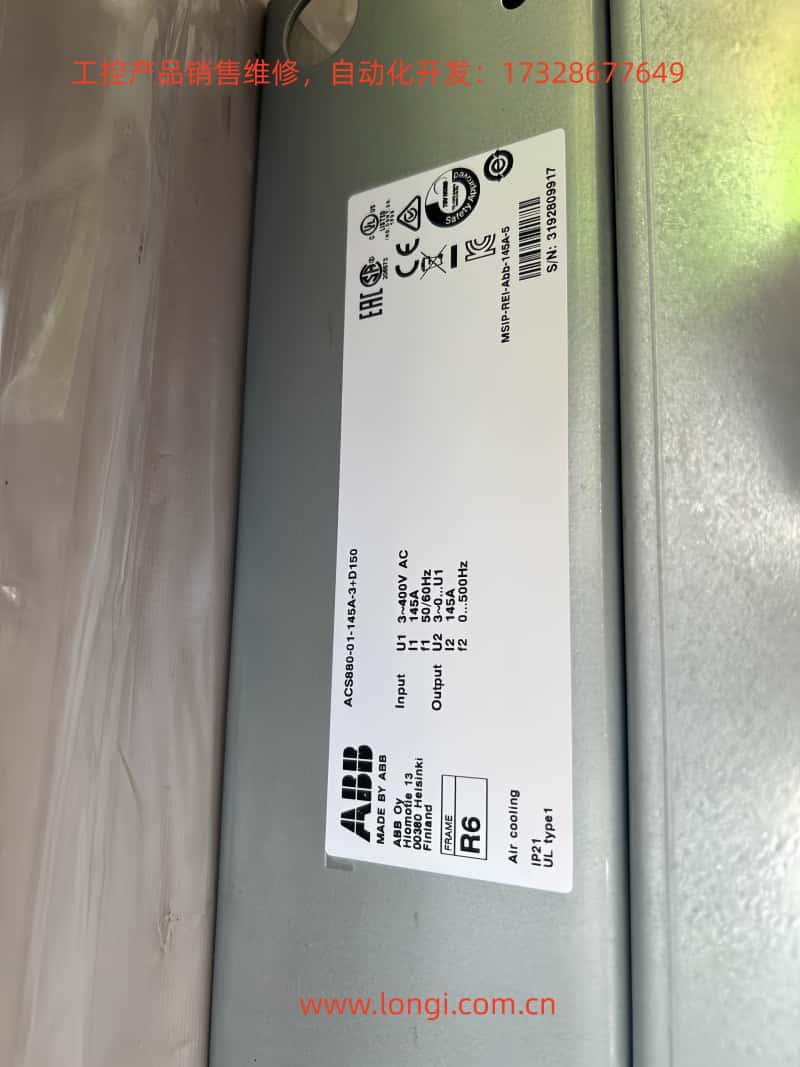

ABB ACS880 驅動器數字輸入（DI）和輸出（DO）分配指南
在 ABB ACS880 驅動器中，分配數字輸入（DI）和輸出（DO）需配置參數，以將特定驅動器信號或功能連接到可用的 I/O 終端。這通常通過驅動器的控製麵板、Drive Composer PC 工具或現場總線通信來完成。ACS880 具有 6 個標準數字輸入（DI1–DI6）、1 個數字聯鎖輸入（DIIL）和 2 個可配置為輸入或輸出的數字輸入/輸出（DIO1–DIO2）。還可通過 FIO-01 或 FDIO-01 等擴展模塊添加額外的 I/O。
以下是根據 ACS880 主控製程序固件手冊編寫的逐步指南。在進行更改前，請務必參考特定驅動器變體的完整硬件和固件手冊、安全預防措施和接線圖。確保在接線時驅動器已斷電，並遵循所有安全說明。
前提條件
分配數字輸入（DI）的步驟
數字輸入用於控製啟動/停止、方向、故障複位或外部事件等功能。分配意味著在相關參數組中選擇一個 DI 作為特定驅動器功能的源。
訪問參數：使用驅動器控製麵板（菜單 > 參數）或 Drive Composer 導航到參數組。
監控 DI 狀態（可選，用於故障排除）：
參數 10.01：顯示 DI 的實時狀態（位編碼：位 0 = DIIL，位 1 = DI1 等）。
參數 10.02：顯示應用濾波器/延遲後的延遲狀態。
調整濾波：參數 10.51 DI 濾波時間（默認 10 ms，範圍 0.3–100 ms）以消除信號抖動。
為 DI 分配功能：
啟動/停止命令（組 20 啟動/停止/方向）：
速度參考選擇（組 22）：
故障複位（組 31 故障功能）：
外部事件（組 31）：
PID 控製（組 40 過程 PID 設置 1）：
電機熱保護（組 35）：
20.01 Ext1 命令：設置為“In1 啟動；In2 方向”，並將 DI1 分配給 20.02 Ext1 啟動觸發源，DI2 分配給 20.07 Ext1 方向源。
對於點動：20.26 點動 1 啟動源 = 選擇的 DI（例如，DI3）。
22.87 恒定速度選擇 1 = 選擇的 DI（例如，DI4 用於激活恒定速度）。
31.11 故障複位源 = 選擇的 DI（例如，DI5）。
31.01 外部事件 1 源 = 選擇的 DI（例如，DI6 用於觸發警告/故障）。
40.57 PID 激活源 = 選擇的 DI。
使用 DI6 作為 PTC 輸入：設置 35.11 溫度 1 源 = “DI6 (inv)”用於反相邏輯。
轉到所需功能的參數組，並選擇 DI 作為源。
示例：
對於 DIO 作為輸入：設置 11.02 DIO 延遲狀態以進行監控，並像 DI 一樣分配（例如，DIO1 可以通過 11.38 頻率輸入縮放作為頻率輸入）。
設置延遲（如果需要）：
強製 DI 進行測試：
分配數字輸出（DO）的步驟
數字輸出（包括通常用作 DO 的繼電器輸出 RO 和配置為輸出的 DIO）用於指示驅動器狀態，如運行、故障或就緒。分配意味著選擇驅動器信號作為輸出的源。
訪問參數：與上述相同。
配置繼電器輸出（RO，常用作 DO）：
10.24 RO1 源：選擇信號（例如，“就緒運行”= 位指針 01.02 位 2）。
10.27 RO2 源，10.30 RO3 源：與其他 RO 類似。
默認值：RO1 = 就緒運行，RO2 = 運行中，RO3 = 故障（-1，反相）。
組 10 標準 DI，RO：
延遲：10.25 RO1 接通延遲（0.0–3000.0 s），10.26 RO1 斷開延遲。
將 DIO 配置為輸出：
11.05 DIO1 功能：設置為“輸出”（默認輸入）。
11.06 DIO1 輸出源：選擇信號（例如，“運行中”= 01.06 位 1）。
類似地，對於 DIO2：11.08 DIO2 功能 = “輸出”，11.09 DIO2 輸出源。
延遲：11.07 DIO1 接通延遲，11.10 DIO1 斷開延遲（DIO2 相同）。
組 11 標準 DIO，FI，FO：
對於頻率輸出：使用 DIO2 作為 FO 通過 11.42 頻率輸出源（例如，實際速度）。
常見分配示例：
將“故障”輸出到 RO3：設置 10.30 RO3 源 = “故障（-1）”用於反相邏輯（無故障時輸出激活）。
將“達到設定點”輸出到 DIO1：11.06 = “達到設定點”（06.11 位 8）。
對於製動控製（組 44）：44.18 製動打開請求源 = 選擇的 DO。
附加說明
邏輯反相：許多參數支持反相邏輯（例如，“DI1 (inv)”表示低電平有效）。
擴展模塊：如需更多 I/O，請使用組 14–16（例如，14.03 模塊 1 類型 = FIO-11，然後配置 14.11–14.16 以添加額外的 DI）。
應用宏：從宏開始（96.04 宏選擇）以進行預分配的 I/O，然後進行自定義。
安全和測試：分配後，在安全環境中進行測試。如果可用，請使用模擬模式（95.20 HW 選項字 1，位 14）。
頻率 I/O：DIO1 可以是頻率輸入（11.38 頻率輸入縮放），DIO2 可以是輸出（11.45 頻率輸出縮放）。
如果出現問題，請檢查診斷（組 04 警告/故障）或谘詢 ABB 支持。
有關詳細接線，請參考 ACS880 硬件手冊。
