Lake Shore 高斯計455DSP係列用戶手冊的使用指南

引言

Lake Shore Cryotronics公司推出的455DSP係列高斯計（以下簡稱455DSP高斯計）是一種先進的數字信號處理（DSP）磁場測量儀器，廣泛應用於科學研究、工業生產和質量控製等領域。該儀器基於霍爾效應原理，結合現代DSP技術，提供高精度、寬範圍的磁場測量能力。本文作為用戶手冊的使用指南，將從原理與特點、獨立使用與電腦上位機軟件操作、校準調試與維護保養、常見故障及處理方法四個方麵進行詳細闡述。指南基於官方用戶手冊（Model 455係列，修訂版1.5），旨在幫助用戶高效、安全地操作設備。注意：手冊內容對應Model 455，實際操作中請確認型號一致性。。

本文結構清晰，先介紹核心原理與優勢，然後指導操作流程，再討論維護與校準，最後分析故障排除。

1. 該高斯計原理和特點

1.1 原理概述

455DSP高斯計的核心原理基於霍爾效應（Hall Effect），這是一種在磁場中載流導體產生橫向電壓的現象。具體而言，當電流通過霍爾傳感器（通常為半導體材料如砷化銦）時，如果置於垂直於電流方向的磁場中，會產生與磁場強度成正比的霍爾電壓。該電壓經放大、數字化處理後，即可轉換為磁通密度（B）或磁場強度（H）的讀數。
儀器采用數字信號處理（DSP）技術，將模擬信號轉換為數字信號進行處理。這不同於傳統模擬高斯計，DSP允許更精確的濾波、補償和計算。係統概述如下：

• 采樣數據係統：人類感知世界依賴連續模擬信號，但現代儀器使用采樣係統將連續信號轉換為離散數字樣本。455DSP高斯計使用模數轉換器（A/D）以高采樣率（如DC模式下可達30讀數/秒）捕獲霍爾電壓，確保實時響應。

• DSP處理：DSP芯片處理采樣數據，包括數字濾波、傅裏葉變換（用於RMS和峰值模式）和補償算法。限製包括奈奎斯特定理（采樣率須至少為信號頻率的兩倍，以避免混疊）和量化噪聲（由A/D分辨率決定）。

• 測量模式原理：

• DC模式：適用於靜態或緩慢變化磁場。使用數字濾波器平滑噪聲，提供高分辨率讀數。零點校準通過零高斯腔消除偏移。

• RMS模式：測量周期性AC磁場的有效值。使用真RMS計算，考慮波形畸變。頻率範圍可達1 kHz，支持寬帶或窄帶濾波。

• 峰值模式：捕獲脈衝或周期磁場的峰值（正/負）。采樣率高達10 kHz，適用於瞬變場，如電磁脈衝。周期模式連續更新峰值，脈衝模式捕獲單次事件。

• 磁通密度與磁場強度：磁通密度（B）是磁場通過單位麵積的通量，單位為高斯（G）或特斯拉（T）。磁場強度（H）是產生磁場的強度，單位為安培/米（A/m）。在真空或空氣中，B = μ₀H（μ₀為真空磁導率）。儀器可切換單位顯示。

• 霍爾測量細節：霍爾傳感器有活性區（典型0.5 mm × 0.5 mm），極性取決於磁場方向，方向性要求傳感器垂直於磁場。探頭包括橫向（Transverse）和軸向（Axial）類型，需注意彎曲半徑（最小2.5 cm）以避免損壞。

1.2 特點分析

455DSP高斯計融合了多項創新特點，使其在同類產品中脫穎而出。以下從測量、探頭、顯示與接口、規格等方麵詳述：

• 測量特點：

• 支持DC、RMS和峰值模式，覆蓋從微高斯到350 kG的寬範圍。

• 高分辨率：DC模式下4¾位，RMS下支持頻率測量（1 Hz至20 kHz）。

• 自動量程（Autorange）和手動量程選擇，確保靈活性。

• 最大/最小保持（Max Hold）、相對測量（Relative）和報警功能，提升實用性。

• 溫度測量：集成溫度傳感器，補償探頭熱漂移，提高精度。

• 探頭特點：

• 兼容多種探頭：高穩定性（HST）、高靈敏度（HSE）和超高磁場（UHS）。

• 探頭內置EEPROM存儲序列號、靈敏度和補償數據，實現即插即用。

• 支持溫度補償（Temperature Compensation），減少熱效應誤差（典型<0.02%/°C）。

• 擴展電纜：可達100英尺，帶EEPROM校準數據。

• 裸霍爾發生器：用於自定義應用，規格包括輸入電阻（典型600-1200 Ω）和輸出靈敏度（0.06-0.13 mV/G）。

• 顯示與接口特點：

• 雙行20字符真空熒光顯示屏（VFD），亮度可調（25%-100%）。

• LED指示燈：相對、報警、遠程模式。

• 鍵盤：22鍵全行程，支持直接操作、按住和數據輸入。

• 接口：IEEE-488（GPIB）和RS-232串口，支持遠程控製和數據采集。

• 模擬輸出：三個通道（Analog Output 1-3），可配置為±3V或±10V，比例於場值。

• 繼電器：兩個機械繼電器，跟隨報警或手動控製。

• 規格參數：

• 輸入類型：單霍爾傳感器，帶溫度補償。

• DC精度：讀數的±0.1% ±0.005%滿量程。

• RMS精度：讀數的±1%（50 Hz-400 Hz）。

• 峰值精度：讀數的±2%。

• 溫度範圍：0-50°C，穩定性±0.03%/°C。

• 電源：100-240 VAC，50/60 Hz。

• 尺寸：216 mm寬 × 89 mm高 × 318 mm深，重量3 kg。

• EMC兼容：符合CE Class A標準，適用於實驗室環境。

• 保修：3年，覆蓋材料和工藝缺陷（排除不當維護）。

• 其他優勢：

• 固件限製：確保準確性，但強調結果複核。

• 安全符號：包括警告、注意和地線標識。

• 認證：NIST traceable校準，符合電磁兼容 directive。

這些特點使455DSP高斯計適用於低溫物理、磁材測試和電磁兼容等領域，提供可靠的測量解決方案。

2. 該高斯計單獨如何使用，如何通過電腦上位機軟件使用？

2.1 獨立使用指南

455DSP高斯計支持獨立操作，無需電腦即可完成大多數測量任務。以下步驟詳述安裝、基本操作和高級功能。

2.1.1 安裝與準備

• unpacking：檢查包裝完整，配件包括儀器、電源線、探頭（可選）和手冊。

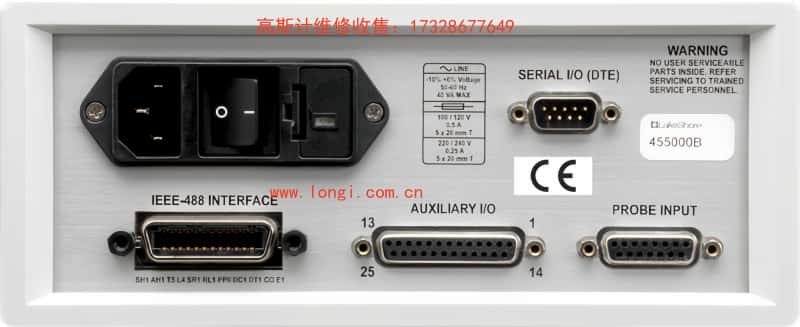

• 後麵板連接：電源輸入（100-240 V），探頭輸入（15針D型），輔助I/O（25針D型，包括繼電器和模擬輸出）。

• 電源設置：選擇電壓（100/120/220/240 V），插入保險絲（0.5 A慢熔），連接接地電源線。電源開關位於後麵板。

• 探頭連接：插入探頭，確保EEPROM數據讀取。若無探頭，顯示“NO PROBE”。

• 探頭處理：避免彎曲探頭莖（最小半徑2.5 cm），勿施力於傳感器。DC模式下，方向影響極性。

• 機架安裝：可選RM-1/2套件，支持半機架或全機架。

2.1.2 基本操作

• 開機：按電源開關，顯示初始化（固件版本）。默認DC模式。

• 顯示定義：上行場值，下行溫度/頻率。單位：G, T, A/m, Oe。亮度調整：按住Display鍵，選擇25%-100%。

• 鍵盤操作：直接鍵（如DC/RMS/Peak切換）、按住鍵（如零點）、選擇鍵（s/t箭頭）和數據輸入。

• 單位切換：按Units鍵，選擇G/T或A/m/Oe。

• DC模式：按DC鍵。自動/手動量程（按Select Range）。分辨率與濾波：慢（高精度）、中、快。零點：插入零高斯腔，按Zero Probe。Max Hold：按Max Hold，捕獲最大/最小（代數或幅度）。相對：按Relative，使用當前場或設定點。模擬輸出：比例於場值。

• RMS模式：按RMS鍵。濾波帶寬：寬（DC-1 kHz）或窄（15 Hz-10 kHz）。頻率測量：顯示主頻。閱讀率：慢/中/快。Max Hold和相對類似DC。

• 峰值模式：按Peak鍵。配置周期/脈衝。顯示正/負峰值。頻率測量支持。相對和重置可用。

• 溫度測量：自動顯示探頭溫度（°C或K）。

• 報警：按Alarm，設置高/低閾值、內部/外部模式。蜂鳴器可選。

• 繼電器：按Relay，配置手動或跟隨報警。

• 模擬輸出3：按Analog Output，模式：默認、用戶定義、補償。極性：單/雙。電壓限：±10 V。

• 鍵盤鎖定：按Lock，輸入代碼（123默認）。

• 默認參數：按Escape + Enter複位EEPROM（不影響校準）。

2.1.3 高級獨立操作

• 探頭管理：按Probe Mgmt，清除零點或溫度補償。

• 用戶編程電纜：連接HMCBL電纜，按MCBL Program編程靈敏度。

• EMC注意：屏蔽電纜，避免RF幹擾。室內使用，高度<2000 m。

獨立操作適合現場快速測量，界麵友好。

2.2 通過電腦上位機軟件使用

455DSP支持IEEE-488和串口接口，實現遠程控製和數據采集。需上位機軟件如LabVIEW或自定義程序。

2.2.1 接口設置

• IEEE-488：地址0-30（默認4），終止符CR LF/LF CR/EOI。按IEEE設置。

• 串口：波特率（300-9600，默認9600），奇偶校驗（無/奇/偶）。連接DB-9。

• 遠程/本地：遠程模式LED亮，按Local返回本地。

2.2.2 軟件操作

• 狀態係統：包括標準事件寄存器（ESR）和操作事件寄存器（OPST）。使用ESE、ESR?查詢。

• 命令總結：CLS清除，IDN?識別，*OPC完成。測量命令：RDGFIELD?讀場值，RDGMODE設置模式。

• 示例程序：使用Visual Basic或NI-488.2。配置GPIB板，發送命令如*IDN?獲取ID。

• 編程示例：生成SRQ（服務請求），使用*OPC同步操作。

• 串口消息：以

  結束，查詢以?結尾。

• LabVIEW驅動：Lake Shore提供，谘詢可用性。

• 故障排除：檢查地址/波特率，確保終止符。無響應時，重啟或檢查電纜。

電腦操作適合自動化測試、數據記錄，如結合MATLAB分析磁場分布。

3. 該高斯計如何校準和調試以及維護保養？

3.1 校準與調試

校準確保測量精度，推薦每年一次。Lake Shore提供NIST traceable服務。

3.1.1 設備要求

• PC與串口軟件。

• 數字多用表（DMM，如Keithley 2000）。

• 精密電阻（22.1 kΩ、200 kΩ等，0.1%精度）。

• 零高斯腔。

3.1.2 高斯計校準

• 增益校準：使用電阻模擬霍爾電壓。發送CALG命令設置增益因子（GCF = 預期/實際）。

• 零點偏移：使用CALZ命令。

• 溫度測量校準：激勵電流（10 μA、100 μA、1 mA），測量電阻，計算GCF。

• 模擬輸出校準：設置模式，測量電壓，調整GCF和OCF。

• 保存：CALSAVE命令存儲到EEPROM。

• 調試：零點探頭：插入零腔，按Zero Probe。溫度補償：按Probe Mgmt啟用。相對模式調試：設置點驗證偏差。報警調試：模擬場值檢查蜂鳴/繼電器。

• 探頭校準：與擴展電纜一起校準。用戶編程：輸入靈敏度（mV/kG）。

3.1.3 維護保養

• 日常維護：保持清潔，避免灰塵。存儲溫度-20°C至60°C。

• 探頭保養：勿彎曲、碰撞。定期零點。

• 電源與保險：檢查電壓，替換0.5 A保險絲。

• EMC維護：屏蔽電纜，短線路由，避免捆綁不同信號。

• 固件更新：谘詢Lake Shore，無嚴格截止。

• 保修注意：不當維護（如修改固件）無效保修。

維護可延長壽命，確保精度。

4. 該高斯計故障有哪些，如何處理這些故障問題？

4.1 常見故障分類

故障分為硬件、操作和接口三類。錯誤消息顯示於屏。

4.1.1 硬件故障

• 無探頭（No Probe）：探頭未連或損壞。處理：檢查連接，重插。若損壞，替換。

• 無效校準（Invalid Calibration）：校準數據損壞。處理：複位EEPROM，按Escape + Enter。需重新校準。

• 輸入無響應（Input Not Responding）：內部通信失敗。處理：重啟，若持續，返廠維修。

• EEPROM錯誤：參數默認，重現表示EEPROM缺陷。處理：複位，檢查校準。

• 過載（Overload）：場超範圍。處理：切換量程或移除強場。

• 溫度過載（Temp Overload）：傳感器超表。處理：冷卻探頭。

4.1.2 操作故障

• 鎖定（LOCKED）：鍵盤鎖。處理：輸入代碼解鎖。

• 非法操作：如峰值下Max不可用。處理：配置模式。

• 測量不穩定：噪聲或幹擾。處理：啟用濾波，屏蔽環境。

4.1.3 接口故障

• IEEE-488：無響應。處理：檢查地址、終止符。發送*CLS清除。

• 串口：傳輸錯誤。處理：匹配波特率，檢查奇偶。驗證TD/RD線。

• SRQ失敗：事件寄存器問題。處理：ESE啟用位，SRE設置。

4.1.4 處理方法

• 通用步驟：重啟儀器，檢查電纜/電源。參考錯誤消息，按Escape清除。

• 返廠：若持久，提供序列號。

• 預防：遵循安全（如接地），避免爆炸環境。

• 固件問題：結果異常時複核數據，避免修改代碼。

及時處理確保可靠操作。

結語

本指南全麵覆蓋455DSP高斯計的使用，幫助用戶從入門到高級。實際操作中，結合手冊實驗。
