引言

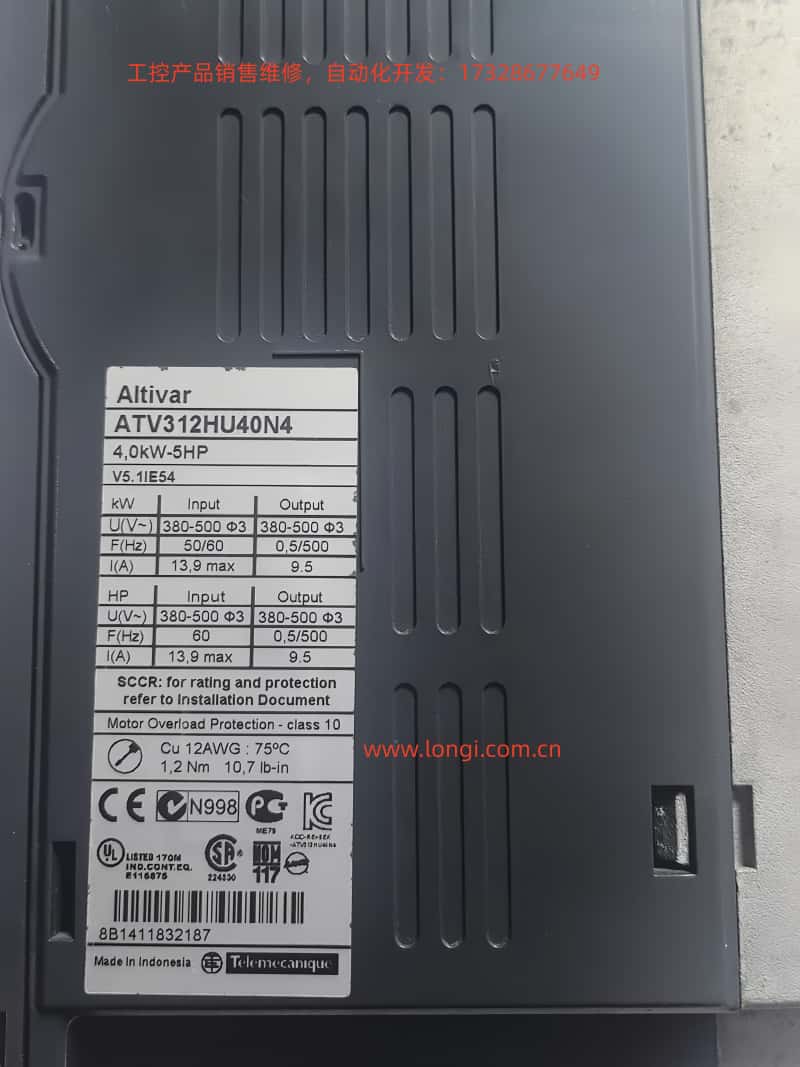

在工業生產中，變頻器是電機驅動與節能控製的核心設備。施耐德電氣 ATV312 係列作為一款廣泛應用的中小功率變頻器，憑借其穩定性和靈活的參數配置，廣受用戶歡迎。然而，在長期運行過程中，用戶常常會遇到 ObF 故障。本文將係統地解析該故障的成因、檢測方法以及針對性的解決方案，並結合《ATV312 變頻器編程手冊》中的相關內容，幫助讀者形成清晰的思路與實踐指南。

一、ObF 故障的定義

ObF 在 ATV312 的顯示界麵上代表 Overvoltage Fault（母線過電壓故障）。
即：當變頻器的直流母線電壓超過了允許值時，係統為了保護自身電路，強製停機並報警。

常見表現：

• 麵板顯示“ObF”；

• 電機突然停機；

• 故障繼電器觸點動作，發出告警信號。

其本質原因是：電機在製動或減速過程中，將機械能反饋到直流母線，導致電容器電壓迅速升高。

二、ObF 故障產生的典型場景

1. 快速減速

• 電機轉速急劇下降，慣性能量無法被及時消耗。

• 典型於風機、離心機、提升機等大慣量設備。

2. 電源電壓過高

• 電網電壓超出額定範圍（380–600V）。

• 電壓波動較大的工廠或夜間輕載電網常見。

3. 製動電阻缺失或故障

• 沒有接製動電阻，或製動單元損壞，導致能量無法外泄。

4. 參數設置不合理

• 減速時間（dEC）設置過短。

• 啟停頻繁，回饋能量累積。

5. 機械問題

• 電機負載異常，傳動係統存在反拖。

三、ObF 故障的危害

• 設備停機：導致生產線中斷，直接影響產能。

• 電氣衝擊：母線電壓長時間過高會損傷 IGBT 模塊、電容器。

• 頻繁複位：增加電氣元件老化速度。

因此，必須采取係統性措施，避免 ObF 故障反複發生。

四、ObF 故障的排查思路

1. 檢查電源電壓

• 使用萬用表或電能質量分析儀測量輸入電壓，確認是否在允許範圍內。

2. 確認應用工況

• 判斷負載是否為大慣量設備（如風機、離心機）。

3. 檢查製動回路

• 製動電阻是否安裝、容量是否匹配？

• 製動單元是否正常工作？

4. 參數核對

• 重點檢查 減速時間（dEC）、製動模式（brA）、電機參數（nCr、UnS）等。

5. 試運行

• 延長減速時間後，觀察是否能避免 ObF 故障。

• 如果依舊出現，說明需要加裝或更換製動電阻。

五、手冊中的參數優化建議

根據 ATV312 編程手冊：

• 減速時間（dEC）

• 出廠值約為 3~5s。

• 建議在大慣量負載應用中調至 10~20s。

• 製動參數（brA）

• 當安裝製動電阻時，應關閉減速斜坡自適應功能（brA=No），以保證電阻正常投入消耗能量。

• 能量回饋路徑

• 必須在 PO 與 PA/+ 端子保持連接，否則會損壞電路。

六、解決 ObF 故障的常見方法

1. 軟件調節法（最經濟）

• 延長 dEC（減速時間）。

• 減少頻繁啟停與急停操作。

• 優化工藝流程，避免頻繁正反轉切換。

2. 硬件改進法

• 加裝製動電阻：按功率選型，確保電阻值與功率滿足 ATV312 要求。

• 更換或增容製動電阻：如果已安裝但仍報 ObF，需檢查是否功率不足或燒毀。

• 加裝交流電抗器：降低母線電壓尖峰，特別適用於電源電壓偏高場合。

3. 係統優化法

• 采用帶能量回饋的變頻器（帶再生單元）。

• 更換適合工況的變頻器型號（如風機專用型）。

七、實際案例分析

案例 1：風機應用

某水泥廠風機使用 ATV312HU75N4，頻繁出現 ObF。檢查發現：

• dEC 設置為 5s，電機慣量大。

• 未安裝製動電阻。

解決措施：

• 將 dEC 延長至 15s；

• 加裝 100Ω/2kW 製動電阻；

• 故障消除，運行穩定。

案例 2：提升機應用

某礦山提升機在重載下降時頻繁報 ObF。檢查結果：

• 電源電壓 410V，符合要求；

• 已安裝製動電阻，但電阻溫度過高。

解決措施：

• 更換大功率電阻（75Ω/5kW）；

• 並加裝風冷裝置。

• 故障徹底解決。

八、維護與預防建議

1. 定期檢查

• 檢查電阻是否過熱、變色。

• 測量電阻阻值是否在允許範圍。

2. 參數備份

• 使用 SoMove 軟件保存參數配置，便於快速恢複。

3. 運行監測

• 在監控係統中增加母線電壓實時監測。

• 提前預警，避免突發停機。

4. 環境優化

• 保持良好散熱條件，防止過溫引發電氣性能下降。

九、結論

ObF 故障是 ATV312 用戶最常見的報警之一，其核心原因是 直流母線電壓超限。
通過本文的分析，可以總結出以下幾點關鍵經驗：

• 軟件層麵：合理調整減速時間，是解決 ObF 的首要手段。

• 硬件層麵：大慣量應用必須配置合適的製動電阻，必要時增加電抗器。

• 係統層麵：優化工藝與選型，避免頻繁啟停和急停操作。

隻有綜合考慮電源、電機、負載與參數設置，才能徹底消除 ObF 故障，確保 ATV312 在複雜工況下的長期穩定運行。
