引言

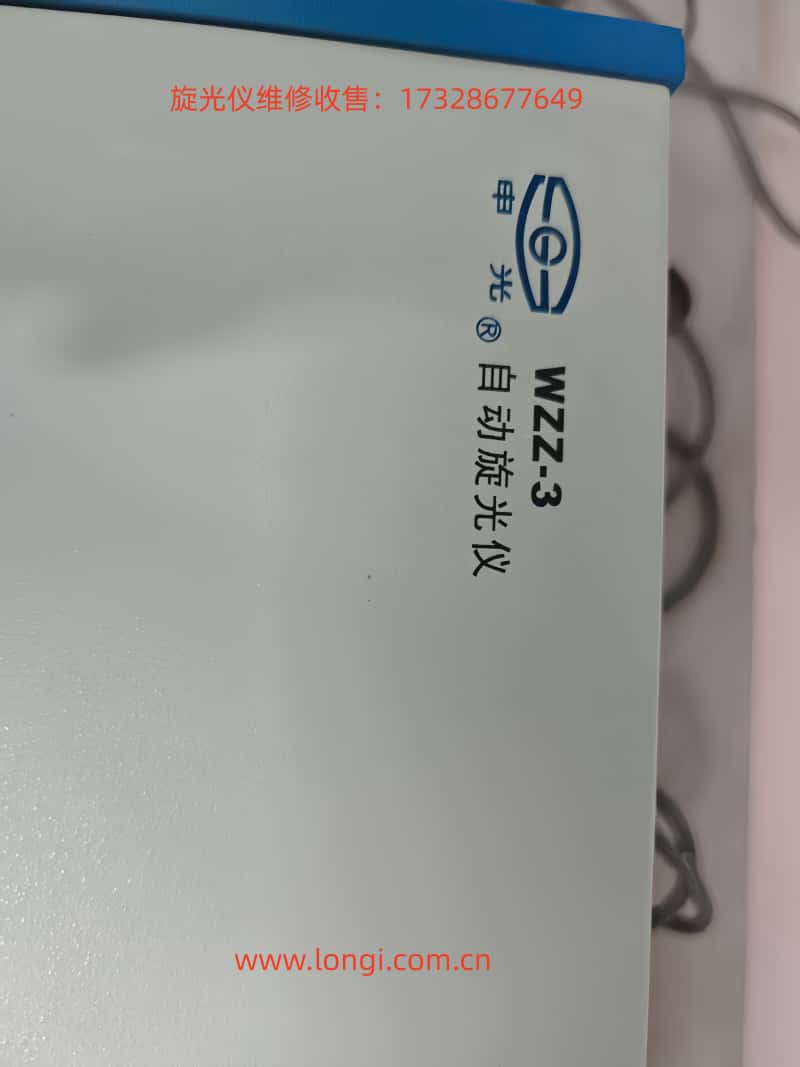

旋光儀是一類廣泛應用於食品、醫藥、化工、科研實驗室中的精密分析儀器，用於測量具有旋光性的物質對偏振光的旋轉作用。上海申光生產的 WZZ-3 自動旋光儀是一款基於現代光電自動平衡技術的智能型儀器，具有自動測量、液晶顯示、多模式選擇、溫度控製等優點，能夠顯著提高檢測的準確度和效率。

本使用指南將結合 WZZ-3 的設計特點與使用說明，全麵介紹該儀器的工作原理、溫度控製方式、校準調試方法、操作與維護保養步驟、常見故障與解決辦法，為實驗室科研人員和操作工程師提供完整的參考。

一、原理與主要特點

1.1 工作原理

WZZ-3 自動旋光儀利用光電自動平衡法測定樣品的旋光度。其基本原理如下：

1. 光源係統

• 光源一般為 LED 配合幹涉濾光片，工作波長約為 589.44 nm（接近鈉 D 線）。部分舊型號可能仍然采用鈉燈。

• 單色光經過準直後形成平行光束。

2. 偏振係統

• 光束先通過偏振片，成為偏振光。

• 當光通過旋光性樣品（如糖類溶液、氨基酸、藥物）時，偏振平麵會發生旋轉。

3. 分析與檢測

• 在分析器端，光電探測器接收旋轉後的偏振光。

• 係統通過光電信號的變化判斷旋轉角度。

4. 自動平衡

• 儀器內置微處理器對檢測信號進行自動平衡和計算。

• 最終測得旋光度數值並在液晶屏上顯示，可轉換為比旋度、濃度或糖度。

1.2 特點

• 多模式測量：可直接測定旋光度、比旋度、濃度、糖度。

• 自動化程度高：自動複測多次並計算平均值，避免人為誤差。

• 數字化顯示：液晶顯示屏清晰直觀，可輸出數據。

• 精度高：分辨率可達 0.001°，重複性標準偏差 ≤0.002°。

• 溫度控製：具有恒溫功能，避免樣品溫度波動影響。

• 數據接口：配備 RS-232/USB 接口，可連接計算機進行數據處理。

二、溫度控製方式

旋光測量對溫度敏感，不同溫度下溶液的旋光度會發生變化。WZZ-3 旋光儀配備控溫功能，保證實驗數據的穩定性。

2.1 控溫係統構成

• 恒溫樣品槽：配備雙層樣品管，可接入恒溫循環水浴。

• 電加熱控溫：部分型號內置電加熱與傳感器，可設定目標溫度。

• 溫度傳感器：實時監測樣品溫度，並反饋到主控係統。

2.2 控溫範圍與精度

• 控溫範圍：約 15–30 ℃。

• 控溫精度：±0.5 ℃。

2.3 使用要點

1. 開機後預熱，待溫控係統穩定。

2. 若配有水浴，確保循環穩定且無氣泡。

3. 高精度實驗應使用恒溫水浴配合控溫樣品管。

4. 使用結束後及時排淨水路，防止水垢沉積。

三、校準與調試

3.1 調零

1. 開機預熱 15–20 分鍾。

2. 將空白樣品管（或不放管）置於樣品槽中。

3. 進入“旋光度模式”，按下調零鍵，確保顯示為 0.000°。

3.2 標準樣品校準

1. 取出標準石英校準片或標準溶液。

2. 放入樣品槽進行測量。

3. 比對測量值與標準值：

• 若誤差在允許範圍內（±0.01° 以內），則校準完成。

• 若誤差超標，則進入校準界麵，輸入標準值，儀器自動修正。

3.3 調試步驟

• 檢查光源是否穩定，光強是否足夠。

• 調節光路位置，確保光斑居中。

• 反複測量標準樣品，確認結果穩定。

四、使用與維護保養

4.1 使用步驟

1. 準備樣品：溶解均勻、無氣泡、過濾澄清。

2. 開機預熱：啟動儀器，等待光源與控溫穩定。

3. 選擇模式：在界麵選擇旋光度 / 比旋度 / 濃度 / 糖度模式。

4. 裝入樣品管：注意管口密封，防止漏液。

5. 開始測量：按下測量鍵，儀器自動複測並計算平均值。

6. 讀取結果：數據可直接顯示或輸出至計算機。

4.2 日常維護

• 定期清潔樣品槽，避免殘留物影響透光率。

• 光學元件避免手觸，必要時用無水乙醇擦拭。

• 光源長時間使用後衰減，應定期檢查並更換。

• 儀器長期不用時，應切斷電源並覆蓋防塵罩。

• 環境要求：避免強光直射、振動與潮濕。

五、常見故障與解決方法

5.1 光源不亮

• 可能原因：光源損壞、電源故障、線路接觸不良。

• 解決方法：檢查電源 → 檢查光源 → 更換光源組件。

5.2 顯示值不穩定

• 可能原因：樣品不均勻、溫度波動、光源未預熱。

• 解決方法：延長預熱，使用恒溫水浴，重新製備樣品。

5.3 讀數偏差大

• 可能原因：未調零、未校準、標準樣品過期。

• 解決方法：重新調零 → 使用石英標準片校準 → 更換標準樣品。

5.4 無法通訊

• 可能原因：接口損壞、波特率設置錯誤、數據線問題。

• 解決方法：檢查通訊接口與設置，更換數據線。

5.5 溫控異常

• 可能原因：溫度傳感器接觸不良、水浴不穩定。

• 解決方法：檢查水路、傳感器連接；必要時更換控溫元件。

六、總結

WZZ-3 自動旋光儀是一款高精度、多功能的實驗室分析儀器。其核心優勢在於光電自動平衡、溫度控製精確、多模式測量、操作簡便。在使用中，必須注意校準、控溫、樣品製備三個關鍵環節，以保證測量結果的可靠性。通過合理的維護與故障排查，可延長儀器使用壽命並保持良好性能。

本指南對原理、特點、溫度控製方式、校準調試方法、使用流程、維護要點及常見故障均（jun1）做了詳細說明，適合科研院所、醫藥企業、食品檢測部門在日常工作中參考。
