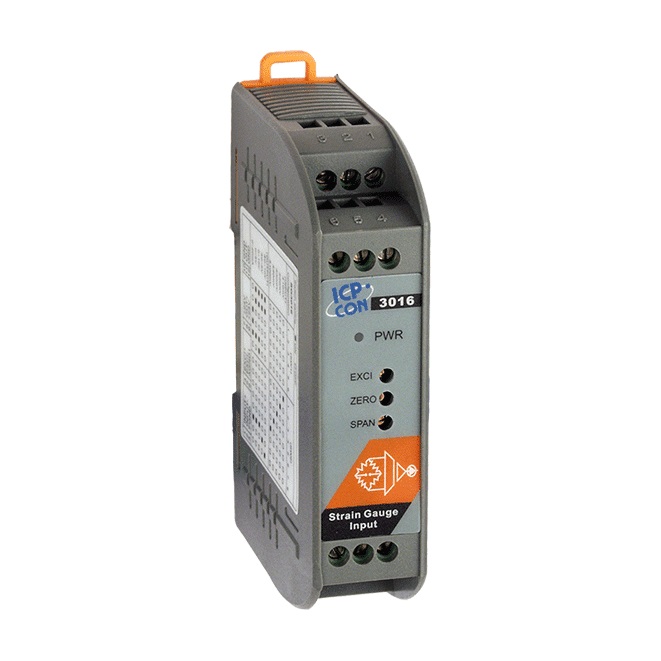

SG-3016-G 專為應變計與稱重傳感器設計，支持±10~±100 mV 微弱信號輸入，經放大與校準後輸出標準 0–10 V 或 0–20 mA 信號；具備輸入/輸出/電源三端 1000 VDC 隔離，DIN 導軌安裝，前麵板帶 EXCI、ZERO、SPAN 調節旋鈕。

ICP DAS SG-3016-G 是一款專用的應變計信號調理模塊，可為應變橋式傳感器提供激勵電壓，將微弱的毫伏信號放大、濾波並轉換成標準工業信號，方便 PLC、DCS、數據采集係統使用。模塊支持電壓或電流輸出，具有高精度、低漂移、寬溫度工作範圍，適用於稱重、張力、壓力、材料測試等工業測控場合。

主要特點：

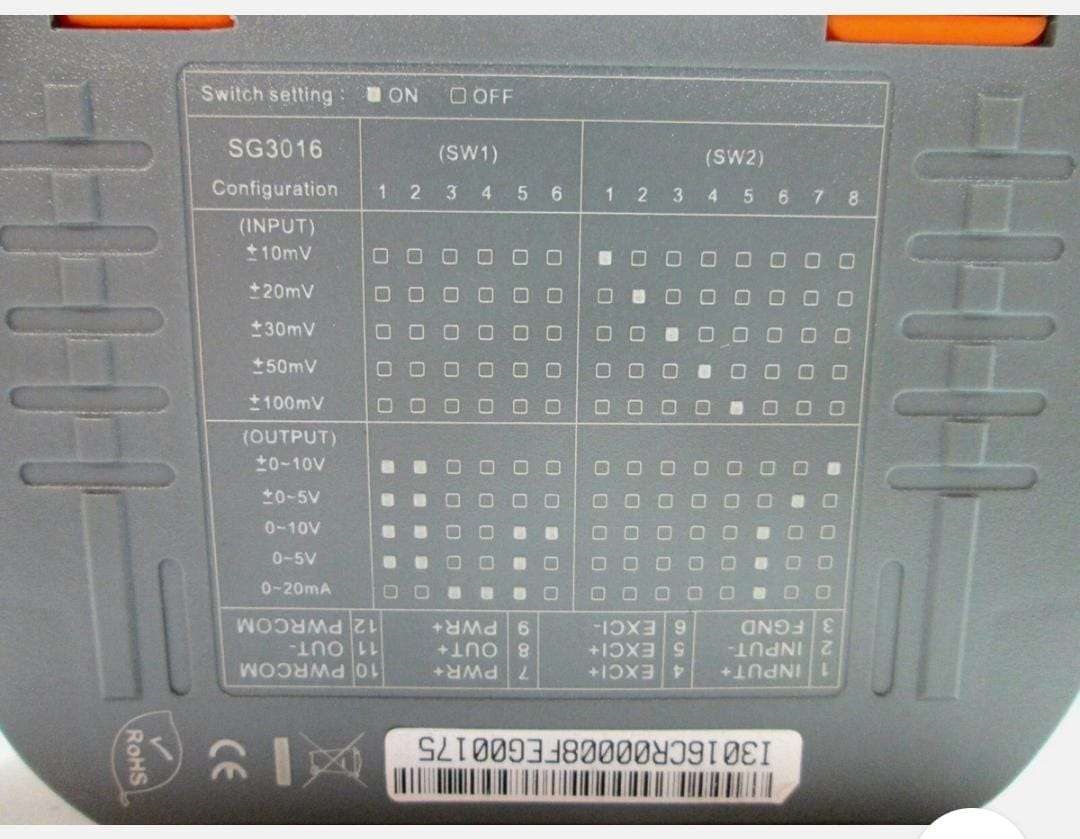

• 輸入範圍：±10/±20/±30/±50/±100 mV

• 輸出類型：0–5 V、0–10 V、±5 V、±10 V、0–20 mA

• 三端隔離：輸入/輸出/電源之間 1000 VDC 隔離

• 精度：滿量程 ±0.1%

• 帶寬：小於 600 Hz

• 內置激勵電源：1~+10 VDC（最大 +20 mA）

• 麵板調節：EXCI、ZERO、SPAN 三個旋鈕

• DIN 導軌安裝，LED 指示燈，體積小巧

• 工作溫度範圍：–25 ~ +75 °C

典型應用：

• 稱重係統

• 拉壓力/張力檢測

• 卷材張力控製

• 材料試驗機

• 工業自動化信號采集與轉換

技術參數 / Technical Specifications

• 輸入類型：應變計橋式信號，±10/±20/±30/±50/±100 mV

• 激勵電源：1~+10 VDC，最大 +20 mA

• 輸出類型：電壓 0–5 V、0–10 V、±5 V、±10 V；電流 0–20 mA

• 精度：±0.1% 滿量程

• 帶寬：＜600 Hz

• 電流負載：0–500 Ω

• 隔離電壓：1000 VDC（三端隔離）

• 電源：+10 ~ +30 VDC（反極性保護）

• 功耗：約 1.44 W（電壓輸出）、約 1.74 W（電流輸出）

• 尺寸：25 × 114 × 70 mm

• 環境條件：工作 –25 ~ +75 °C；儲存 –30 ~ +75 °C；濕度 5 ~ 95% RH，無凝露

• 安裝方式：DIN 導軌
