VACON變頻器就緒燈不亮的原因解析與排查指南

引言

在工業自動化係統中，變頻器（Variable Frequency Drive，簡稱VFD）已經成為電機控製的核心部件。它不僅能夠調節電機轉速，提高能效，還能實現對工藝過程的精準控製。然而，在長期運行或維護過程中，變頻器經常會出現一些讓人困惑的現象。例如，操作員在現場發現：VACON變頻器的麵板有顯示，控製鍵盤可操作，但“READY（就緒）”指示燈始終無法點亮，同時屏幕上監視菜單顯示 DO1、RO1、RO2 全部為 OFF。

這種現象很容易讓人誤以為是控製邏輯、輸出模塊，甚至內部硬件出現了嚴重損壞。但事實上，這種情況大多數時候與供電回路和啟動條件密切相關。本文將結合 VACON 係列變頻器的工作邏輯，深入剖析這一問題的原因，並給出詳細的排查步驟和解決思路。

一、VACON變頻器的基本結構與工作邏輯

在分析問題之前，需要先理解 VACON 變頻器的基本組成部分以及 READY 燈的點亮條件。

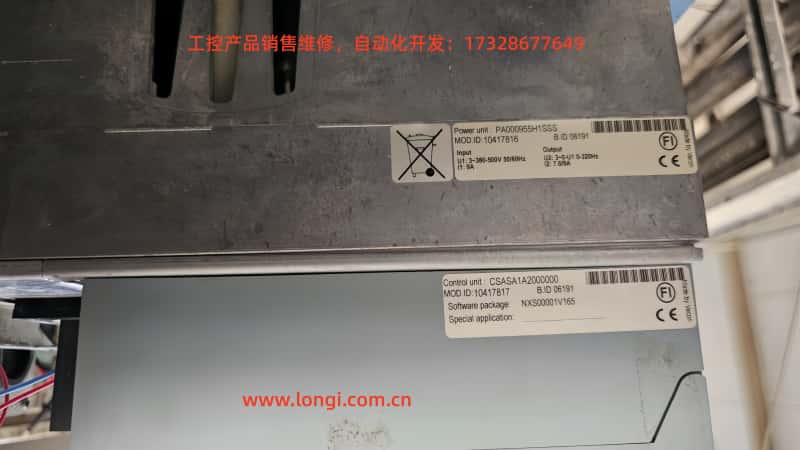

1. 功率單元與控製單元

• 功率單元（Power Unit）
  負責將輸入的三相交流電整流為直流電，再通過逆變器模塊將直流電變換為所需的交流電輸出到電機。READY 燈的點亮，必須依賴功率單元已經通電並正常建立直流母線電壓。

• 控製單元（Control Unit）
  負責信號采集、邏輯控製、參數設定、顯示與通訊。即便功率單元沒有上電，控製單元依然可以通過外部 24V 輔助電源工作，此時操作麵板可以顯示參數，但 READY 燈不會點亮。

2. READY 燈點亮的條件

VACON 係列手冊中明確指出：READY 燈隻有在以下條件滿足時才會點亮：

• 主回路電源（L1/L2/L3）接通，直流母線電壓達到設定閾值；

• 內部自檢完成，沒有故障或報警存在；

• 必要的外部運行允許信號（Run Enable）已經閉合。

如果功率單元沒有接通主電，或者控製邏輯認為驅動器尚未滿足運行條件，READY 燈就不會點亮。

二、為什麽 DO1、RO1、RO2 全部顯示 OFF？

很多操作員看到“DO1/RO1/RO2 OFF”時會誤以為是輸出模塊損壞。其實，這裏的 DO（數字輸出）和 RO（繼電器輸出）隻是狀態監視窗口中的輸出信號狀態。當變頻器不在 READY 狀態時，它們全部處於默認 OFF。

這意味著“OFF”並不是一個故障，而隻是因為驅動器還未進入正常運行準備狀態。換句話說，OFF 的出現是正常的伴隨現象，真正的根因還是在於 READY 燈未點亮。

三、READY 燈不亮的常見原因

根據現場經驗和手冊資料，可以歸納出以下幾類原因：

1. 主電源未接通

• 變頻器控製板可能單獨由外部 24V 電源供電，因此鍵盤和顯示屏有電；

• 但主回路三相輸入（L1/L2/L3）未接通或斷路，導致母線電壓未建立。
  這種情況下 READY 燈必然不會點亮。

2. 主電源缺相或電壓異常

即使主電接通，如果輸入電壓不足、缺相或波動嚴重，也可能導致母線電壓未達標，從而 READY 燈保持熄滅。

3. 外部“運行使能”信號未閉合

很多應用場合要求通過外部接點（例如安全回路、急停按鈕）向變頻器提供 Run Enable 信號。如果該信號斷開，變頻器雖然上電，但狀態仍然顯示為“不準備運行”，READY 燈也不亮。

4. 存在未複位的故障

如果變頻器內部存在未清除的故障（如過溫、短路、模塊錯誤），READY 燈同樣不會點亮。此時應進入 M4（Active Faults）菜單查看具體故障代碼。

5. 內部硬件損壞

雖然幾率較低，但如果功率模塊、母線電容或電源板損壞，也可能出現 READY 燈不亮的情況。這通常伴隨明顯的故障代碼，不會僅僅表現為 OFF 狀態。

四、係統化的排查步驟

為了避免盲目更換零件或錯誤判斷，現場應按照以下順序排查：

步驟1：檢查主電源輸入

• 用萬用表確認 L1/L2/L3 三相是否有電，電壓是否在額定範圍（通常為 380-500V）。

• 如果沒有電壓，檢查上遊斷路器、接觸器是否閉合。

步驟2：讀取直流母線電壓

• 在鍵盤進入 M1 → V1.8 (DC link voltage) 菜單；

• 如果數值接近 0V，說明主電未上或整流部分未工作；

• 如果數值正常（如 540V），則說明母線正常。

步驟3：檢查外部運行允許輸入

• 在 M1 → V1.13/V1.14 菜單，查看數字輸入狀態；

• 確認“Run Enable”接點已閉合。

步驟4：查看故障記錄

• 進入 M4 Active Faults，查看是否有活動故障；

• 如果有，需要根據代碼逐一排查（過流、過溫、STO、模塊損壞等）。

步驟5：嚐試複位與重新上電

• 在麵板按下 Reset；

• 若無改善，斷開主電源，等待 5 分鍾以上後重新上電。

步驟6：進一步硬件檢測

如果確認電源、信號正常，但 READY 燈依舊不亮，則可能是功率模塊、母線電容或內部電源電路損壞，此時建議聯係專業維修服務。

五、典型案例分析

案例1：控製板有電但READY燈不亮

某工廠的 VACON NXS 係列變頻器，鍵盤能顯示參數，但 READY 燈始終熄滅。排查發現，維修人員隻接通了控製電源（24V），而三相主電未合閘。合上斷路器後 READY 燈立刻點亮，問題解決。

案例2：輸入缺相導致未就緒

在一個化工廠，操作員發現變頻器無故無法運行。檢測發現 L2 相熔斷器燒毀，導致輸入缺相。更換熔斷器後恢複正常。

案例3：外部安全鏈未閉合

某包裝線的變頻器 READY 燈無法點亮。經排查，發現外部急停按鈕處於斷開狀態，Run Enable 信號未送入。複位急停後 READY 燈恢複正常。

六、預防與維護建議

1. 確保電源穩定
   定期檢查上遊電源，避免缺相或電壓波動。

2. 合理配置外部回路
   對 Run Enable、急停回路做好標識和定期測試，避免因誤操作導致設備無法運行。

3. 定期檢測母線電容
   VACON 變頻器長期運行後，母線電容可能老化，影響 READY 燈點亮。建議每3-5年進行檢測或更換。

4. 建立標準化排查流程
   製定統一的“READY 燈不亮”排查手冊，避免一線人員因經驗不足而更換無關部件。

結論

當 VACON 變頻器出現 麵板有顯示，但 READY 燈不亮，DO1/RO1/RO2 全部為 OFF 的情況時，大多數原因並不是變頻器內部硬件立即損壞，而是主電未接入、外部使能信號未滿足或存在故障未複位。通過係統化的排查方法，可以快速定位問題，減少停機時間。

在工業生產中，掌握此類典型故障的原理和排查思路，不僅能提高維護效率，也能降低不必要的維修成本。
