引言

在現代工業自動化生產中，變頻器（VFD）不僅僅用於調速，更常常作為現場設備與上位機、PLC進行數據交互和網絡通訊的關鍵節點。安川（Yaskawa）V1000係列作為一款小型矢量控製變頻器，因其性能穩定、功能豐富而廣泛應用於輸送機、風機、水泵、壓縮機等場合。
然而，許多工程師在實際調試中常常遇到一個困惑：為什麽在V1000的參數菜單中找不到H5-01、H5-02這些通訊參數？

本文將從通訊擴展卡的硬件條件、操作麵板的進入方法、具體的按鍵操作流程，以及常見問題的解決辦法等方麵，係統性地梳理這一問題。通過本文，讀者將能夠全麵掌握如何在V1000變頻器上進入並正確設置H5參數，確保MEMOBUS（Modbus RTU）通訊功能順利實現。

一、V1000變頻器的通訊擴展基礎

1.1 標準機型的局限

V1000變頻器的標準機型默認並不自帶RS-485通訊口，僅支持通過端子進行本地啟停、速度控製和模擬量輸入輸出。因此，如果用戶在菜單中尋找H5-01（從站地址）、H5-02（波特率選擇）時，往往會發現根本不存在H5參數組。

1.2 擴展卡的必要性

要想啟用通訊功能，必須安裝專用的通訊擴展卡，例如：

• SI-485：RS-485（Modbus RTU）通訊卡

• SI-232：RS-232通訊卡

• 其他工業總線通訊卡：Profibus-DP、DeviceNet、CANopen、CC-Link等

安裝擴展卡後，變頻器才能激活相應的參數組，顯示出H5-01、H5-02等配置項。

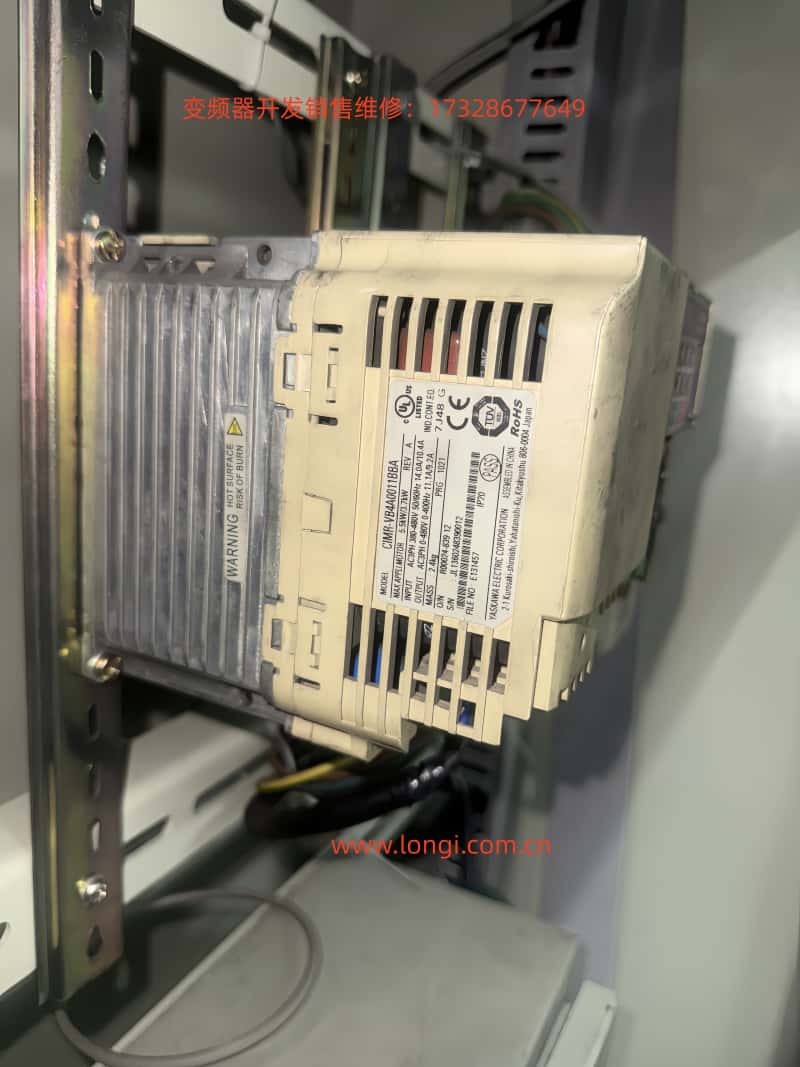

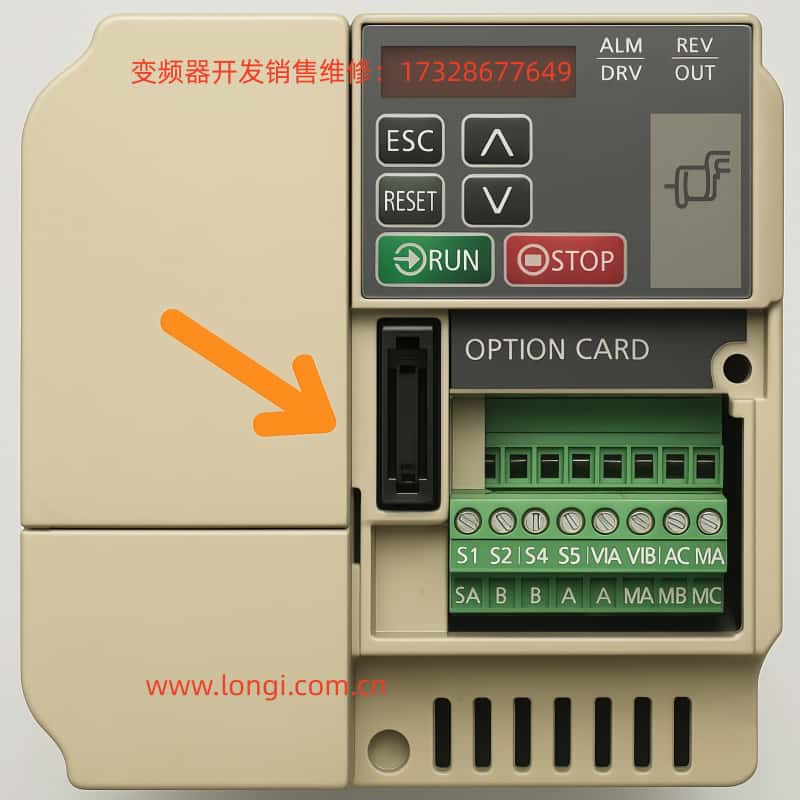

1.3 擴展卡的安裝位置

在V1000的控製端子台上方，有一個長排針插槽，這就是擴展卡的插口。安裝時需要：

1. 斷電並放電，確保安全。

2. 打開前蓋，找到擴展槽。

3. 將通訊卡插入插槽並固定。

4. 重新上電，變頻器檢測到擴展卡後自動加載通訊參數。

二、操作麵板的類型與差異

2.1 標準LED操作麵板

大部分V1000標配的是簡易型LED操作器，上麵有如下按鍵：

• ESC（退出/返回）

• RESET（複位）

• ↑/↓（參數切換或數值增減）

• ENTER（確認/保存）

• RUN/STOP（啟動/停止電機）

與部分大型變頻器不同，該麵板並沒有單獨的 PRG鍵。因此，進入參數菜單時需要長按ESC鍵，而不是按PRG。

2.2 LCD高級操作麵板（選配件）

部分用戶可能配備LCD型操作器，該版本會有更豐富的菜單顯示和快捷按鍵。無論哪種操作器，本質上進入H5參數的路徑是相同的，隻是按鍵組合略有差異。

三、進入H5參數組的完整步驟

下麵以您現場所用的 簡易LED操作器為例，給出逐步操作說明。

Step 1：進入參數模式

• 上電後，操作麵板顯示運行頻率，例如 0.00。

• 長按 ESC 鍵約 2 秒，進入參數組選擇模式。

• 顯示屏將顯示某個參數編號，例如 A1-01。

Step 2：切換到H5參數組

• 使用 ↑/↓ 鍵在不同參數組之間切換。

• 您會依次看到：A1-xx → b1-xx → C1-xx …

• 向下翻，直到出現 H5-01。

 注意：如果擴展卡未安裝或未識別，H5參數組不會出現。

Step 3：進入H5-01（從站地址）

• 顯示屏停在 H5-01 時，按 ENTER。

• 顯示屏切換為數值，例如 01（表示當前從站地址為1）。

• 用 ↑/↓ 調整地址（範圍0～FFH）。

• 再按 ENTER 保存。

• 屏幕短暫閃爍後，返回到 H5-01。

Step 4：進入H5-02（通訊波特率）

• 按 ESC 返回到參數列表。

• 用 ↑/↓ 切換到 H5-02。

• 按 ENTER，進入數值顯示，例如 03（表示9600bps）。

• 用 ↑/↓ 修改為需要的速率：

• 0 = 1200bps

• 3 = 9600bps

• 4 = 19200bps

• 8 = 115200bps

• 按 ENTER 保存。

Step 5：退出到監視模式

• 連續按 ESC，直到顯示屏回到主界麵（如 0.00），表示已退出參數模式。

四、H5參數常見配置舉例

4.1 單機通訊

• H5-01 = 01（從站地址1）

• H5-02 = 4（19200bps）

• 主站PLC設置波特率19200bps，站號01，即可通訊。

4.2 多機通訊

• 多台V1000串聯在RS-485總線上。

• 各機H5-01必須唯一，例如 01、02、03。

• H5-02波特率必須統一，例如全部設為19200bps。

• 總線末端設備要啟用終端電阻。

4.3 調試注意事項

• 設置完成後，需斷電重啟變頻器，通訊參數才能完全生效。

• 如果PLC無法通訊，先檢查波特率、從站號是否一致，再確認接線極性R+/R-。

五、常見問題與解決方法

5.1 找不到H5參數

原因：未安裝擴展卡，或擴展卡型號不兼容。
對策：確認擴展卡型號為SI-485，並檢查插卡是否到位。

5.2 修改參數後不生效

原因：V1000在部分參數修改後需要重新上電才生效。
對策：設置完成後斷電重啟，再測試。

5.3 通訊偶爾中斷

原因：485布線過長或幹擾嚴重。
對策：檢查屏蔽層接地，並在總線兩端接終端電阻。

5.4 麵板與手冊按鍵不一致

原因：不同批次V1000的操作麵板版本不同。
對策：簡易操作器需長按ESC進入參數，LCD型麵板則可能有PRG鍵。

六、總結

通過本文，我們從硬件條件（通訊卡安裝）、操作麵板的實際情況，到逐步進入並設置H5-01/H5-02參數的全過程，係統性地解決了工程師在現場常遇到的“為什麽找不到H5參數”的問題。

可以總結為三句話：

1. 沒有通訊卡就不會有H5參數。

2. 簡易操作器需長按ESC進入參數模式。

3. 參數修改後務必保存並重啟才能生效。

掌握了這些操作流程，用戶就能順利地完成V1000與PLC的通訊調試，實現變頻器在自動化係統中的網絡化控製。
