一、引言

在供水、暖通空調及工業自動化領域，變頻器的應用越來越普遍。作為核心驅動設備，它不僅承擔著電機的調速控製，還往往與上位機、PLC 或觸摸屏通過通訊協議進行數據交互與集中管理。
然而，在實際運行過程中，通訊故障頻發，尤其是多台變頻器組網運行時，容易出現“全部掉線”的現象，給現場運維帶來很大困擾。

本文以某單位三泵變頻給水係統為例，針對新時代 AS180 係列變頻器出現的 Er.43 通訊故障，進行深入分析，結合現場排查經驗，總結出一套邏輯清晰、可操作性強的解決思路。

二、故障現象

1. 係統概況

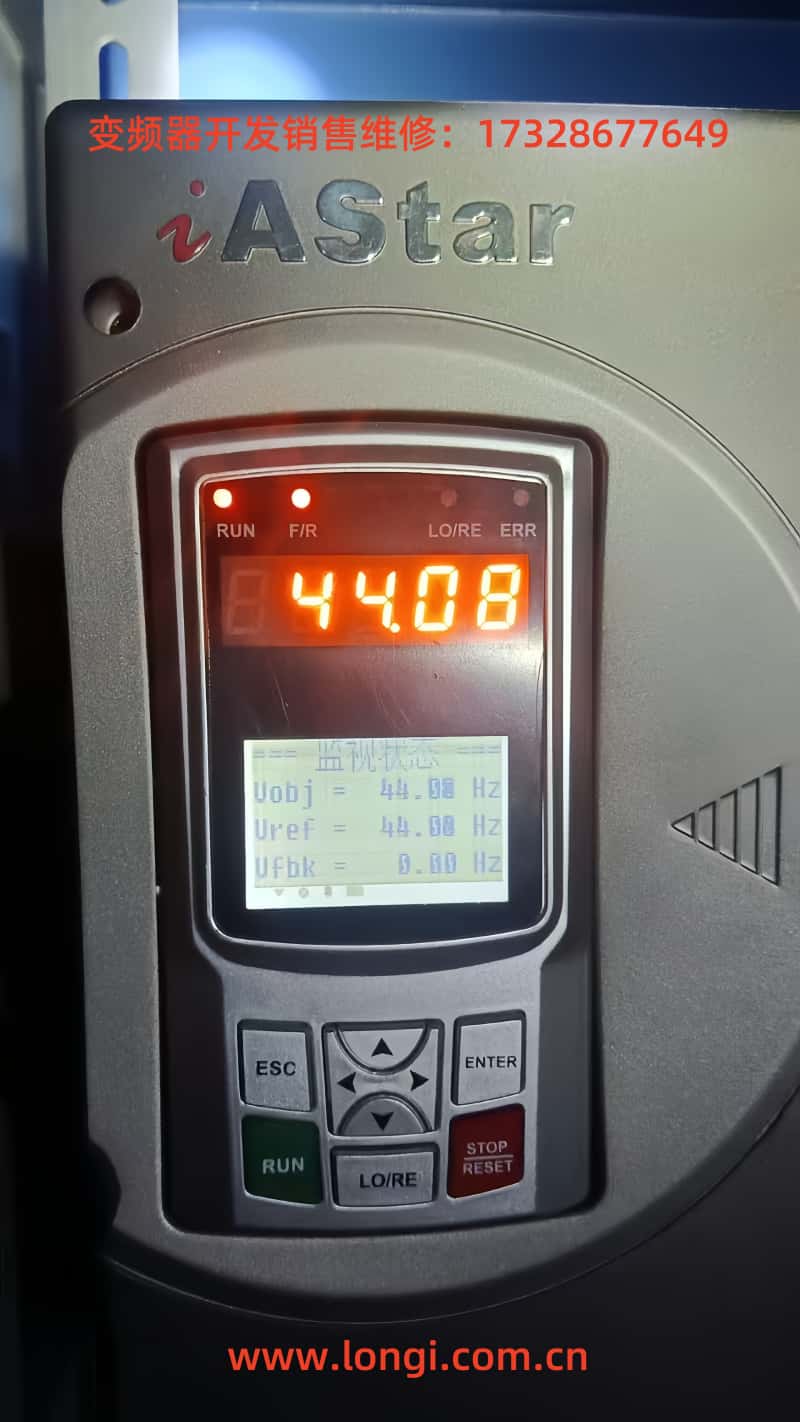

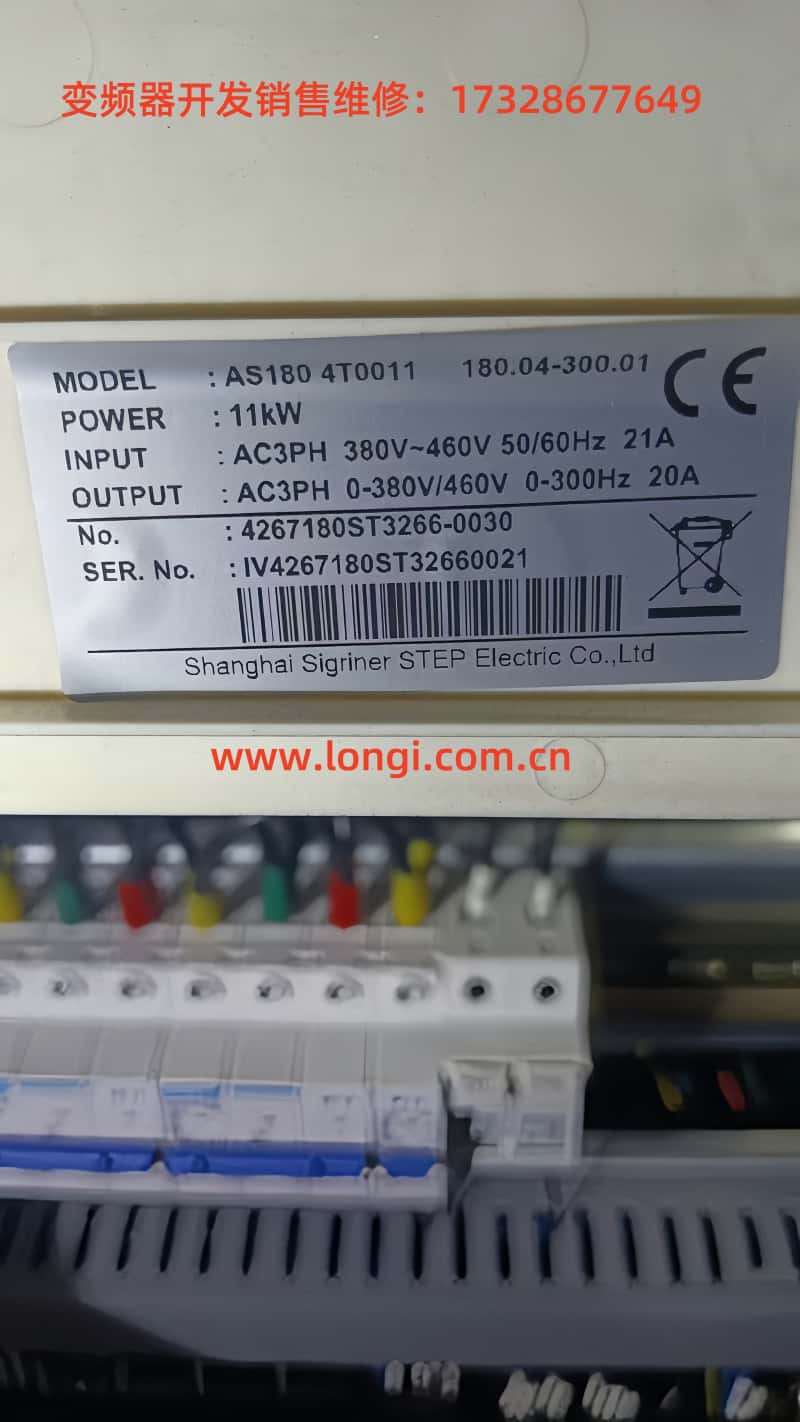

   該供水係統由三台 11kW 新時達 AS180 係列變頻器驅動三台水泵，前端配置 PLC 與觸摸屏，負責自動恒壓供水調節。變頻器的運行命令和頻率給定均來自通訊口，采用 Modbus-RTU 協議，經 RS-485 總線連接。

2. 故障表現

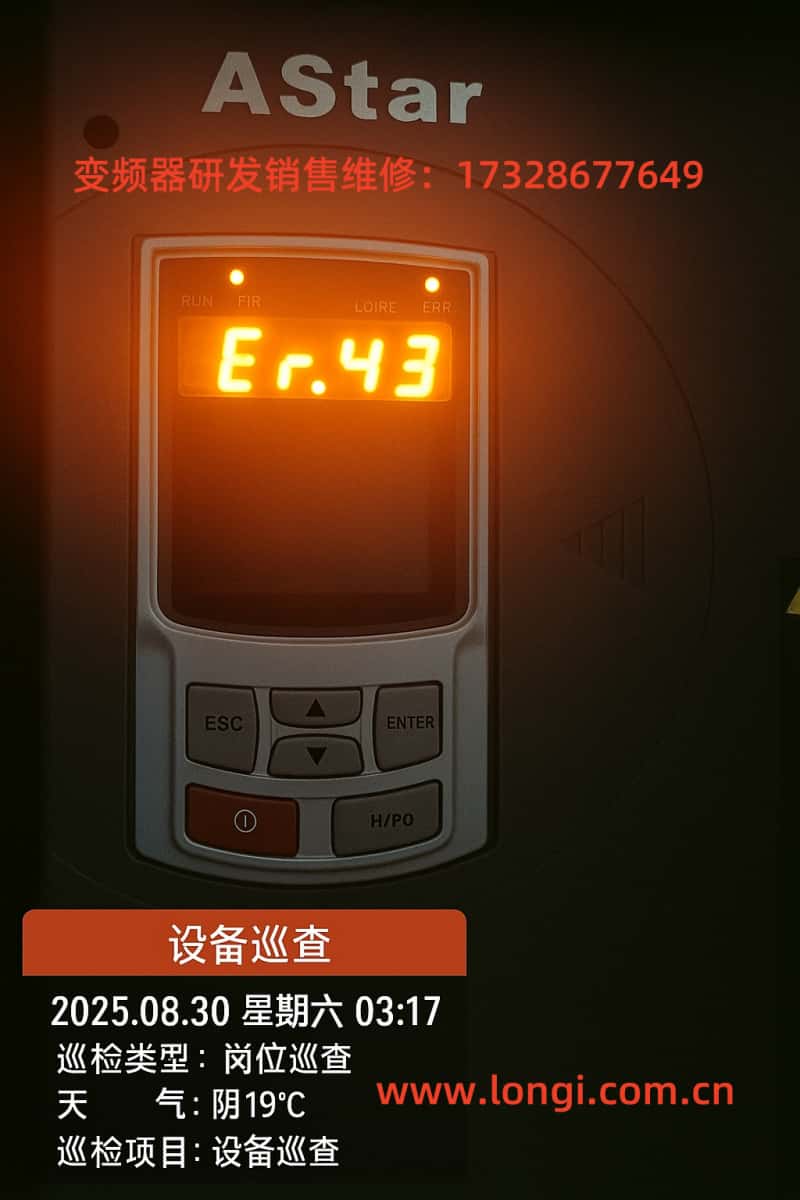

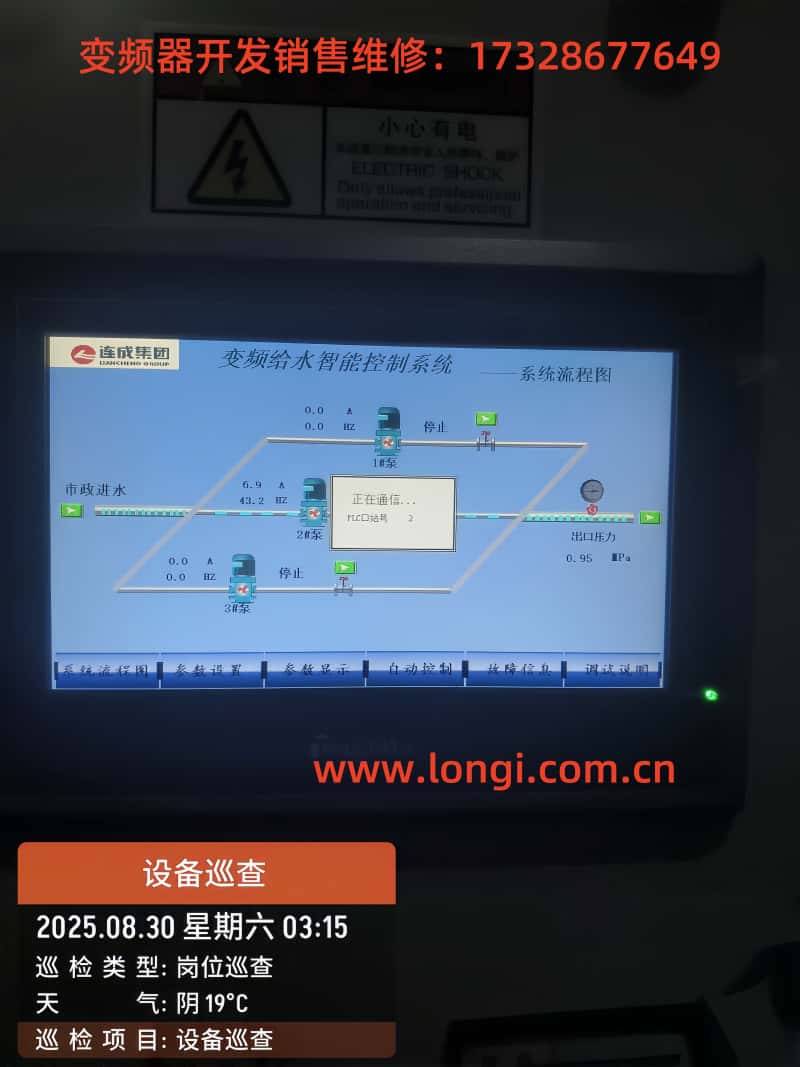

   在係統運行過程中，三台變頻器的麵板同時顯示 “Er.43” 報警，觸摸屏界麵提示“正在通信”，PLC 無法獲取實時電流、頻率等參數，導致係統自動控製功能癱瘓。

3. 手冊解釋
   查閱 AS180 手冊，故障代碼 43 的定義為：通訊故障——固定時間內沒有收到通訊數據。這意味著變頻器在設定的保護時間內未檢測到主站信號，即觸發通訊超時保護。

三、故障原因分析

通過對係統結構、報警特征和手冊描述進行比對，可以將 Er.43 故障的成因歸納為以下幾個層麵：

1. 主站故障（上位機問題）

三台變頻器同時報錯，說明故障並非單台設備內部異常，更可能是通訊主站（PLC 或觸摸屏）出現了問題：

• PLC/觸摸屏掉電或死機；

• 串口模塊損壞，或網關異常（如 485/232 轉換器）；

• 主站程序跑飛，未繼續發送輪詢幀。

2. 物理層問題（RS-485線路）

RS-485 通訊本質上是一根雙絞線的總線結構，任何斷線、接反或幹擾都會造成整條鏈路崩潰：

• A/B 線斷路、接反或壓接不牢；

• 屏蔽接地不當，電磁幹擾嚴重；

• 終端電阻裝錯，多處疊加或完全缺失；

• 長距離走線未加偏置電阻，導致總線浮空。

3. 參數配置問題

若三台變頻器的通訊參數不一致，也會造成全部掉線：

• 波特率、校驗位、停止位與主站不匹配；

• 站號衝突，主站輪詢時出現應答混亂；

• 變頻器運行命令或頻率通道未設置為“通訊給定”。

4. 現場電氣幹擾

供水係統多在泵房運行，大功率接觸器、工頻電機頻繁啟停，都會產生較強電磁幹擾。若通訊線敷設不合理，容易導致數據丟幀、CRC 校驗錯誤，最終觸發超時報警。

四、典型排查步驟

結合現場經驗，可以按以下順序逐項排查，避免盲目更換元件：

1. 檢查主站狀態

• 確認 PLC 與觸摸屏電源穩定，通訊口指示燈是否閃爍；

• 必要時重啟主站，觀察變頻器是否恢複正常；

• 若主站側完全無信號，基本鎖定問題在 PLC 或通訊模塊。

2. 檢查線路完整性

• 用萬用表蜂鳴檔測量 A/B 線是否通斷；

• 測量總線是否對地短路；

• 確認 A/B 沒有接反，壓線端子是否鬆動。

3. 核對通訊參數

• 三台變頻器的站號必須唯一；

• 波特率、校驗、停止位與主站一致；

• 運行命令、頻率給定均設置為通訊通道。

4. 調整保護參數

• 臨時將 P94.19（通訊斷線保護時間）調大至 5~10s，降低誤報頻率；

• P94.18 設置為“啟用通訊保護”，便於快速定位問題。

5. 幹擾與接地處理

• 確認通訊線為屏蔽雙絞線；

• 屏蔽層單端接地，避免環流；

• 通訊線走線與動力線保持 30cm 以上間距。

6. 分段隔離測試

• 隻連接一台變頻器，測試能否正常通訊；

• 若單台正常，多台同時連線就報錯，則問題在總線拓撲或終端處理。

五、實際案例歸納

在該現場，經排查發現：

• 三台變頻器參數一致，站號分別為 1、2、3；

• 通訊線為 485 總線，但終端電阻被錯誤地安裝在三台變頻器上，導致總阻抗過低；

• 同時，PLC 串口模塊在強幹擾環境下偶爾死機，觸摸屏界麵顯示“正在通信”。

最終處理措施：

1. 保留總線兩端各一個 120Ω 終端電阻，中間節點拆除多餘電阻；

2. 增加 1k/1k 偏置電阻，保持總線穩定電位；

3. 優化接地，確保屏蔽層單端接地；

4. 更換 PLC 串口模塊，並在軟件中加入通訊看門狗。

處理後，三台變頻器通訊穩定，係統恢複正常運行。

六、總結與建議

通過本次案例可以得出以下經驗：

1. 三台同時報錯，多從主站與總線查起。單台報錯可能是自身問題，而全部同時掉線幾乎可以確定是上位機或線路問題。

2. RS-485總線必須嚴格遵循布線規範。兩端終端電阻、偏置電阻、屏蔽接地是保證通訊穩定的“三件套”。

3. 合理設置通訊保護參數。在調試階段可放寬保護時間，避免誤跳閘；在投運階段則根據係統容忍度合理設置。

4. 電磁幹擾不可忽視。泵房環境幹擾大，通訊線敷設必須與動力電纜分開，並盡量縮短長度。

5. 建議運維人員配備485分析工具，可快速查看幀格式、錯誤類型，大幅提高排障效率。

七、結語

新時代 AS180 係列變頻器在供水行業應用廣泛，但由於其依賴通訊控製，一旦總線出現問題，可能導致整個係統癱瘓。通過對 Er.43 通訊故障的剖析，可以發現：這類問題並非變頻器本身缺陷，而更多源於通訊鏈路和上位係統。隻要掌握係統化的排查方法，從主站、線路、參數到幹擾逐項檢查，便能快速找到根因並徹底解決。

本案例為類似工程提供了參考，希望對一線的電氣工程師和運維人員有所幫助。
